Kotol MODRATHERM ZEUS 25 predstavuje teplovodný oceľový kotol určený na spaľovanie tuhých palív, primárne biomasy, ako je kusové drevo. Okrem dreva je možné v kotle spaľovať aj drevné brikety alebo uhlie. S tepelným výkonom v rozsahu 8 až 27 kW a najvyšším prevádzkovým pretlakom 0,25 MPa (2,5 baru) je tento kotol navrhnutý najmä na spaľovanie dreva s obsahom vlhkosti do 20% a maximálnou dĺžkou 400 mm, pričom pri vyšších verziách je to až 550 mm. Užívatelia oceňujú jeho spoľahlivosť, pričom niektorí ho opisujú ako "naozaj dobrý" kotol, ktorý dokáže bez problémov spaľovať uhlie aj drevo a pri dobrom ťahu sa dá čistiť aj za chodu. Pre mnohých je dôležitejšia ľahkosť obsluhy a schopnosť kotla vykurovať podľa potreby, prípadne možnosť použiť rôzne druhy palív.

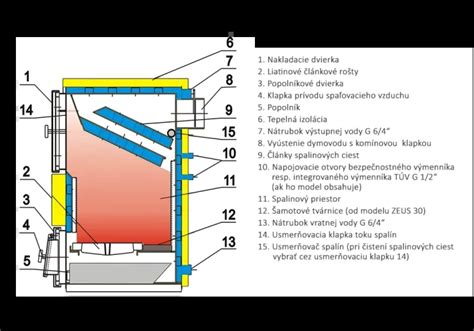

Konštrukčné vlastnosti a materiály
Kotlové teleso je vyrobené z vysokokvalitného oceľového plechu, čo zaručuje jeho dlhú životnosť a odolnosť. Steny spaľovacej komory, ktoré sú priamo v kontakte s plameňom a vodou, majú hrúbku 5 mm. Ostatné steny, ktoré prichádzajú do styku iba s vodou, sú hrubé 3 mm. Izolačný kryt kotla je vyhotovený z oceľového plechu hrúbky 1 mm (v niektorých variantoch 0,8 mm) a je povrchovo upravený technológiou statického nanášania práškovej farby. Tepelnú izoláciu zabezpečuje minerálna vata, chránená hliníkovou fóliou, čo prispieva k vysokej účinnosti kotla.
Kotol je štandardne vybavený článkovým liatinovým roštom, ktorý je zárukou dlhej životnosti. Na želanie je však možné dodať kotol s roštovou plochou s monolitickým roštom a žiarobetónovými tvarovkami LacFire 1550/30, ktoré optimalizujú proces spaľovania. V spodnej časti spalinového priestoru sa v závislosti od konkrétneho prevedenia nachádzajú aj tvarovky zo šamotu. Moderné konštrukčné riešenie teplovýmenných plôch a spaľovacieho priestoru zabezpečuje dokonalosť spaľovania s vysokou účinnosťou a nízkou tvorbou škodlivých látok v spalinách.
Technické parametre a výkon Modratherm Zeus
Kotly Modratherm Zeus sú navrhnuté pre efektívne vykurovanie rodinných domov a iných objektov. Nižšie uvádzame kľúčové technické parametre pre model Zeus 25 a ďalšie varianty, ktoré poskytujú prehľad o ich schopnostiach a spotrebe paliva.
| Typ kotla | ZEUS 25 | ZEUS 30 | ZEUS 35 | ZEUS 40 |
|---|---|---|---|---|
| Rozsah tepelného výkonu (min/max) kW | 8/27 | 10/32 | 12/37 | 14/42 |
| Účinnosť % | 74 - 78 | |||
| Doporučené palivo (EN 303-5) | guľaté drevo mäkké A1 a tvrdé A2, štiepané drevo B1 (maximálna vlhkosť paliva 20%) | |||
| Náhradné palivo | drevné brikety, uhlie | |||
| Maximálna dĺžka dreva mm | 400 | 550 | 550 | 550 |
| Objem vody l | 50 | 56 | 68 | 68 |
| Tlaková strata kotla pri V=1,5 m3.h-1 (∆ p=2V2) mbar | 3,1 | 3,2 | 4,7 | 5 |
| Prikladací priestor l | 61 | 83 | 110 | 110 |
| Doporučený ťah komína Pa | 15 | |||
| Maximálny prevádzkový tlak kotla bar | 2,5 | |||
| Max. tlak bezpečnostného výmenníka bar | 6 | |||
| Rozmery plniaceho otvoru (š x v) mm | 290 x 360 | 390 x 360 | 390 x 360 | 390 x 360 |
| Rozmery kotla (š x v x h) mm | 435x1050x760 | 435x1050x910 | 535x1050x910 | 535x1050x910 |
| Celková hmotnosť kotla kg | 200 | 237 | 280 | 282 |
| Pripojovací priemer hrdla odvodu spalín mm | 150 | |||
Prevedenia a možnosti pripojenia - výmenníky tepla
Kotol Modratherm Zeus 25 sa dodáva v troch základných prevedeniach, ktoré určujú jeho funkčnosť a možnosti integrácie do vykurovacieho systému. Tieto prevedenia sa líšia prítomnosťou a typom integrovaných výmenníkov tepla:
-
Prevedenie 1: Bez dodatočného výmenníka
Toto prevedenie je určené pre otvorené vykurovacie systémy, ktoré pracujú bez obehového čerpadla. V kombinácii s externým zariadením DBV2 (pravdepodobne externý bezpečnostný ventil) je však možné ho použiť aj v systémoch s obehovým čerpadlom.
-
Prevedenie 2: S integrovaným medeným bezpečnostným výmenníkom
Toto prevedenie zahŕňa medený bezpečnostný výmenník, ktorý slúži ako ochrana kotla proti prehriatiu. V prípade prekročenia maximálnej povolenej teploty vykurovacej vody (95 °C) je kotol chránený bezpečnostným ventilom, ktorý sa inštaluje na výstupný nátrubok G 1/2" z bezpečnostného výmenníka. Maximálny tlak bezpečnostného výmenníka je 6 bar.
-
Prevedenie 3: S integrovaným medeným výmenníkom na prietokový ohrev teplej úžitkovej vody (TÚV)
V tomto variante je kotol vybavený medeným výmenníkom na prietokový ohrev TÚV. Možno ho doplniť aj bezpečnostným medeným výmenníkom, ktorý zabezpečuje ochrannú funkciu kotla proti prehriatiu, rovnako ako v Prevedení 2.
Kotol je možné pripojiť k vykurovacej sústave pomocou závitových spojov G 6/4". Napájacie nátrubky bezpečnostného výmenníka sú vyhotovené so závitmi G 1/2". Kotol nemá zabudovaný teplomer a tlakomer, ale má na ne pripravené predprípravu, čo umožňuje jednoduchú inštaláciu týchto prvkov podľa potreby.
Prednosti kotlov Modratherm Zeus
Kotly Modratherm Zeus ponúkajú viacero výhod, ktoré z nich robia atraktívnu voľbu pre vykurovanie tuhými palivami:
- Možnosť spaľovania mäkkého aj tvrdého dreva, ako aj drevených brikiet a uhlia.
- Veľká násypná komora a veľké nakladacie dvierka pre pohodlné a jednoduché prikladanie paliva.
- Hĺbka spaľovacieho priestoru až 550 mm (pri verzii ZEUS 30 a vyššej), čo umožňuje prikladanie dlhších polien.
- Vysoká účinnosť spaľovania (74 - 78%) zaručujúca nízku spotrebu paliva a efektívnu premenu energie.
- Dlhá doba horenia v porovnaní s tradičnými liatinovými kotlami.
- Termostatická regulácia výkonu pomocou riadenia prívodu primárneho vzduchu.
- Integrované bezpečnostné zariadenie proti prehriatiu (pre prevedenie 2 a 3) pre zvýšenú bezpečnosť prevádzky.
- Možnosť doplniť kotol ZEUS 25 o žiarobetónové lôžko pre optimalizáciu spaľovania.
- Možnosť prevádzky aj na samotiaž, čo je výhodné pri výpadku elektrickej energie.
- Možnosť regulácie komínového ťahu pomocou komínovej klapky (odporúčaná hodnota 0,15 mbar).
- Možnosť inštalácie brzdičov spalín pre ďalšie zvýšenie účinnosti.
Diskusia a skúsenosti z praxe
V diskusii o kotloch Modratherm Zeus sa často porovnávajú s inými typmi, ako sú liatinové kotly alebo splyňovacie kotly. Zástancovia oceľových kotlov, nazývaných aj "plecháče", zdôrazňujú ich nízku cenu, vysoký výkon a schopnosť spáliť aj vlhké drevo, čo vedie k jednoduchšej obsluhe a spokojnosti. Uvádza sa, že kapsový kotol by mal mať pri dreve vyššiu účinnosť ako liatina vďaka väčšej ploche výmenníka a dlhšej spalinovej ceste. Naopak, pri spaľovaní čierneho uhlia a koksu je liatina často preferovaná, pretože lepšie akumuluje teplo a horí žiarom.
Pokiaľ ide o účinnosť, sériovo vyrábané kotly dosahujú okolo 75 %, zatiaľ čo automatické kotly sa pohybujú medzi 80 a 95 %. Účinnosť kotlov Modratherm Zeus je podľa technických špecifikácií v rozmedzí 74 - 78 %. Pre porovnanie, skúsenosť s liatinovým kotlom Modratherm s výkonom 27 kW pre dom s 200m2 a 15 radiátormi naznačuje, že aj bez zateplenia a s minimálnym využitím čerpadla je vykurovanie drevom efektívne. Je zrejmé, že optimalizácia spaľovania má priamy vplyv na spotrebu paliva, pričom rozdiel môže byť v spálení 10 metrov dreva ročne.
Typy spaľovania a paliva
Odporúča sa uprednostniť odhorievací kotol pred prehorievacím, pričom odhorievacie kotly sú dostupné aj v triede č.3. Odhorievací kotol, s konštrukciou akoby bol položený na ležato, by mal dosahovať ešte vyššiu účinnosť a byť ekologickejší vďaka postupnému odháraniu paliva. Skúsenosti ukazujú, že splyňovacie kotly môžu mať kratšiu životnosť a vyžadujú suché drevo, čo nie je vždy zabezpečené. Liatinové kotly na drevo sú zase kritizované za to, že "vidíte do komína a ohne šlahajú rúrou von", čo naznačuje nízku účinnosť.
Optimalizácia kotlov pre inžinierov a operátorov | Zníženie plytvania palivom + Zvýšenie účinnosti
Optimalizácia spaľovania a prevádzky

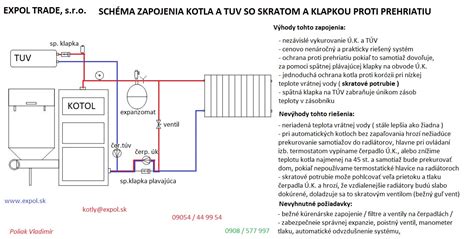

Pre zvýšenie efektivity a komfortu prevádzky sú k dispozícii rôzne metódy a technické riešenia. Jedným z odporúčaní je prepoj na výstupe so vstupom kotla, ktorý umožní dosiahnuť teplotu spiatočky 60°C už do 15 minút. Tento prepoj je možné doplniť termoventilom s hlavicou a oddeleným čidlom, čo zabezpečuje bezobslužné riadenie spiatočky a reguláciu teploty v bojleri. Regulácia teploty v bojleri sa dá dosiahnuť umiestnením čidla do jímky a ventilu na prívode vykurovacej vody.
Ďalším dôležitým prvkom je regulátor ťahu, ktorý dokáže uzavierať dusivku kotla, keď palivo dohorieva a kotol nedrží nastavenú teplotu. Nastavením napríklad 60°C na kotli na noc, je možné ráno zistiť uzavretú dusivku a po priložení dosiahnuť prevádzkovú teplotu už do 5 minút. Regulátor umožňuje uzavrieť dusivku s nastaviteľným oneskorením z akejkoľvek teploty, čím sa prechádza od snahy o stáložiar k regulovanému spotrebovávaniu paliva. Týmto spôsobom systém nie je ochladzovaný ťahom, drží dlhšie teplotu a obsluha kotla sa značne zjednoduší.
Pre optimálny ťah komína, ktorý je klasicky zhotovený zo 200 mm šamotiek a betónových tvárnic s dĺžkou približne 10 m, je dôležitá jeho správna regulácia. Komínovou klapkou je možné ručne nastaviť optimálny komínový ťah, pričom odporúčaná hodnota je 0,15 mbar (15 Pa). Dobrý ťah komína pomáha predchádzať dechtovaniu.
Opravy a údržba kotlov
Nové kotly najčastejšie tečú v mieste zvaru, nie cez samotný materiál, čo nastáva až časom v prípade prehorenie. Oprava vnútorného plášťa kotla si vyžaduje špecifický prístup, pretože sa zvára zo strany, kde je voda. Ak by sa zvarilo z opačnej strany, netesnosť by sa len presunula o kúsok ďalej. Osvedčený postup opravy spočíva vo vypílení otvoru (štvorca alebo obdĺžnika) tenkým kotúčom na vonkajšej strane kotla, presnom určení miesta netesnosti. Tým sa získa prístup do vnútra kotla, kde je možné zvar prevariť. Následne sa vypílený otvor upraví a zvarí späť. Vonkajší plech kotla spravidla neprehrdzavie, takže zvar na ňom nevadí. Zváranie by malo prebiehať pomaly, s nahrievaním materiálu a krátkymi prestávkami, často s použitím 2,5 mm elektród.
Pre overenie kvality zvaru je možné použiť metódu s vápenným roztokom a petrolejom. Po zavarení vnútorného plášťa sa zvary z jednej strany natrie vápenným roztokom. Po uschnutí vápna sa z druhej strany miesta zvaru nanesie tenkým štetcom petrolej. Ak do 24 hodín na vápne nevystúpi fľak, zvar je na 100% dobrý. Tento spôsob overovania sa používa aj pri ventiloch na autách po zabrusení.
Je dôležité poznamenať, že hoci niektorí preferujú zváranie elektródami pre mäkší a odolnejší zvar voči tepelnému namáhaniu, moderné oceľové kotly sa zvárajú metódou CO2 (v reáli COAg), často roboticky. Tieto zvary nie sú krehké, ako sa niekedy mylne predpokladá. Zvnútra kotol od strany vody neprehrdzavie, pretože voda postupne stráca kyslík a nemá čo korodovať, kým sa nevymení za novú. Naopak, decht z druhej strany je pre kov "pažravec". V prípade zanesenia kotla čiernou hmotou, ako sa stalo u jedného švagra, bolo potrebné brúsiť túto vrstvu takmer hodinu, aby sa dosiahol zdravý plech, čo dokazuje, že kotol zvnútra nezhnije, ak je v ňom voda.
Zvárač by mal byť ako chirurg s pevnou rukou. Niektorí majstri dokážu zvárať aj na základe zvuku, pričom ich zvary sú dokonalé a prejdú aj ultrazvukovými testami. Dnes je možné nechať si lacno narezať plechy na celý kotol a šikovný zvárač si ho zvládne zvariť sám, pričom je dôležité okopírovať osvedčený dizajn a neexperimentovať, aby sa predišlo vyššej spotrebe paliva.
