Stužujúci veniec je neodmysliteľnou súčasťou každej murovanej stavby, vrátane záhradného domčeka. Bez neho stavba nebude držať pokope a múry sa môžu rozchádzať, čo reálne hrozí vážnymi statickými problémami, vynútenou rozsiahlou rekonštrukciou objektu, alebo v najhoršom prípade i demoláciou. Táto vodorovná konštrukcia sa nachádza na úrovni stropu alebo vrcholu stien, kde sa ukladá krov každého podlažia. Zároveň stužuje obvodové a vnútorné nosné steny, vodorovne rozkladá a prenáša celú záťaž, ktorá sa vyvíja na konštrukcie, vrátane krovu, čím zabezpečuje aj stabilitu strechy.
Význam a funkcia stužujúceho venca
Hlavnou funkciou stužujúceho venca je zabezpečenie celkovej stability stavby proti účinkom vodorovných síl a zvýšenie priestorovej tuhosti stavby. Je to "prstenec", ktorý spevňuje murivo, rovnomerne rozkladá zaťaženie, napríklad od stropu alebo krovu, a pomáha celej konštrukcii pracovať ako celok. V prípade rodinných domov sa stužujúci veniec môže nachádzať vo dvoch základných polohách. Môže byť súčasťou tehlového stropného systému, ktorý sa zhotovuje priamo na stavbe, pričom sa nachádza v úrovni stropu a má rovnakú výšku ako stropná konštrukcia po zaliatí betónom. Betonáž venca sa v takomto prípade vykonáva súčasne s betonážou stropu.
Pri betonáži často dochádza k zatečeniu betónu do vodorovných dutín stropných vložiek a dokonca aj do zvislých dutín v tehlových blokoch. Zatečením betónu do posledného radu tehál nastane pevné spojenie medzi tehlami a stropom, respektíve tehlami a vencom, dôsledkom čoho môže viesť k oddeleniu posledného radu tehál od zvyšku muriva a k vzniku vodorovnej trhliny vo fasáde.
Typy stužujúcich vencov
Z praktického hľadiska rozoznávame tri základné typy vencov: oceľové, železobetónové a železobetónové prefabrikované. V súčasnosti sa pri montovaných rámových konštrukciách najčastejšie stretávame s prefabrikovaným vencom a monolitickým vencom. Pri drevených stropoch sa trámy taktiež pokladajú na stužujúci veniec.
Železobetónový veniec a jeho komponenty
V praxi sa pri stavbe, najmä pri murovaných záhradných domčekoch, používajú železobetónové stužujúce vence. Železobetónový veniec je tvorený pozdĺžnou výstužou, napríklad oceľovými prútmi B500B s priemerom 10-12 mm, a strmienkami (zvyčajne fi 6-8 mm), ktoré zabezpečujú správnu polohu pozdĺžnych prútov a zamedzujú ich posunutiu počas betonáže. Druh betónu by mal byť predpísaný projektovou dokumentáciou, napríklad C 16/20 či C 20/25.
Príprava debnenia a použitie vencových tehál
Pri príprave venca sa najprv priamo na mieste zhotoví samotné debnenie, následne sa uloží výstuž podľa návrhu a kladačského plánu. Pri obvodovom murive sa nesmie zabudnúť na tepelnú izoláciu, a nakoniec nasleduje betonáž.

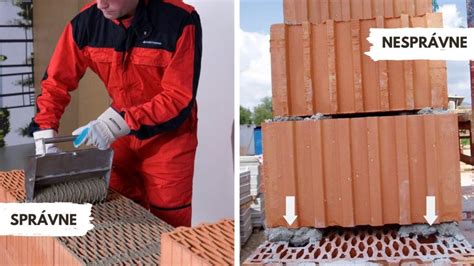

Najčastejšie sa veniec realizuje do U-tvarníc (U-šálung / U-porfix / Ytong U) alebo do klasického debnenia. Vencové tehly, tzv. vencovky, sa používajú na vonkajšie obmurovanie stropnej konštrukcie. Tvoria tak vonkajší obvodový plášť, ktorý býva zateplený vložením izolantu medzi konštrukciu a vencovku. Bežne sú dostupné aj vencové tehly s už zabudovaným izolantom. Po obvode stropu sa vymuruje jeden rad vencových tehál tak, aby tepelná izolácia smerovala dovnútra a tehlová časť lícovala s vonkajšou stranou obvodovej steny. Vencová tehla slúži ako tepelná izolácia venca aj ako debnenie pri betonáži.
V závislosti od celkovej hrúbky stropu v mieste uloženia na obvodové steny sa volí vencová tehla adekvátnej výšky. Celková hrúbka stropu závisí od hrúbky betónovej dosky a od najväčšieho montážneho prevýšenia v rámci stropu. Požadovaná výška horného okraja vencových tehál sa dosiahne zodpovedajúcou hrúbkou vrstvy maltového lôžka. Na zvýšenie stability vencových tehál počas betonáže sa odporúča pred vystužením venca vytvoriť z vnútornej strany maltový alebo betónový klin, tzv. klinček. Vencovky treba v prípade plánovaného zateplenia objektu zatepliť, a to ešte pred uložením výstuže. Ak je veniec zároveň súčasťou stropu, má vencovka za úlohu predovšetkým stužiť okraj dosky proti odštiepeniu počas prípadných ďalších prác.
Postup armovania (skladanie armokoša)
Pre veniec je nevyhnutné správne armovanie. Najpraktickejšie je skladať armokoš na zemi. Pripravte si strmienka v jednej línii. Navlečte alebo uložte 4 pozdĺžne prúty (2 hore, 2 dole) do rohov strmienok a postupne ich zacvaknite alebo zviažte (drôtom alebo plastovými páskami pre rýchlejšiu a čistejšiu prácu). Koš musí mať po celej dĺžke rovnaký tvar a nesmie byť „vlnitý“.
Armokoš položte do U-tvarníc alebo pripraveného debnenia tak, aby bolo dodržané krytie betónom. Prút nesmie sedieť priamo na dne - toto zabezpečí už samotný tvar strmienka, ale ak je potrebné, použite dištančné podložky pre väčšie krytie. Ak koš počas betonáže „sadne“ na dno, stratíte krytie, čo je pri oceli problém kvôli korózii a pri kompozite zas kvôli správnemu uloženiu prierezu a správaniu betónu v detailoch.
Často sa rozostup strmienok pohybuje medzi 200-300 mm. V rohoch a pri napojeniach sa rozostup zvyčajne zahusťuje. Podložky držia správne krytie betónom a bránia tomu, aby armokoš „sadol“ na dno alebo sa posunul počas betonáže. Toto je jedna z najčastejších chýb pri svojpomocnej výstavbe.
Veniec (z povrazu a živých rastlín)
Príklad výpočtu materiálu pre veniec (garáž 8x6m)
Pre jednoduchý príklad výpočtu materiálu pre veniec garáže s rozmermi 8 × 6 m použijeme rozostup strmienok s = 0,25 m (t. j. 4 strmienka na meter). Bežný veniec má 4 pozdĺžne prúty (2 hore, 2 dole). Dĺžka pozdĺžnej výstuže sa dá počítať jednoducho ako obvod × počet prútov. Podložky sa dávajú tak, aby koš držal krytie a počas betonáže „neplával“.
- Strmienka: cca 112 ks (pri rozostupe 250 mm)
- Pozdĺžna výstuž: cca 124 m (4 prúty + 10 % rezerva)
- Podložky: cca 140 ks (orientačne)
Tieto hodnoty sú orientačné a mali by byť vždy overené projektovou dokumentáciou.

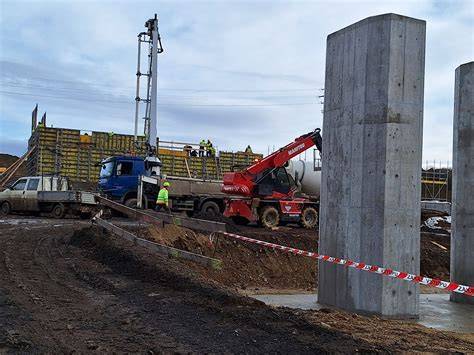

Betonáž venca
Betonáž je kľúčový krok, pri ktorom treba dbať na správny postup. Pri betonáži venca je kritické, aby betón nepadal z veľkej výšky priamo na armokoš. Ak ide betón cez hadicu pod tlakom, napríklad pri použití betónovej pumpy, je potrebné riešiť s obsluhou koncovku na hadici - v praxi sa používa koncové koleno alebo „S-koleno“ (ľudovo „spomaľovač“), aby betón na konci hadice nevyletel priamo do venca veľkou rýchlosťou. Betonujte po úsekoch a priebežne kontrolujte, či koš drží polohu a krytie. Betón pri ukladaní v dutinách zhutnite tyčou, aby sa odstránili vzduchové bubliny a zabezpečila sa homogénnosť. Betónovú zmes spracovávajte výhradne pri teplote vyššej ako +4 °C. Nezhadzujte betón z výšky, držte koniec hadice čo najbližšie k miestu ukladania a riešte s obsluhou koncovku/koleno. Ak betonáž prebehne v optimálnych podmienkach, možno pokračovať v stavbe zhruba po jednom týždni.
Krov uložený na stužujúci veniec

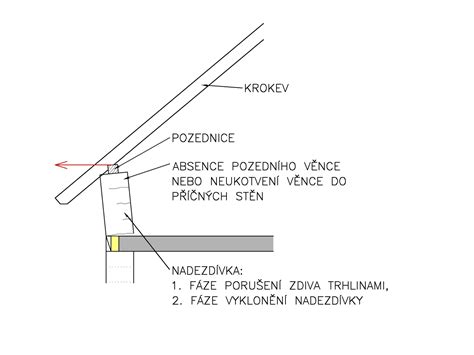

V prípade rodinných domov s obytným podkrovím sa konštrukcia krovu ukladá zväčša na podmurovku, ktorej výška je zvyčajne 3 až 5 radov tehál. Takáto podmurovka sa v mieste ukončenia často namáha veľkým horizontálnym zaťažením konštrukciou krovu. Z hľadiska namáhania venca (nadmurovky) horizontálnymi silami sa teda najvhodnejším javí krov s vrcholovou väznicou. Naopak, najväčšie vodorovné sily vznikajú pôsobením hambálkového krovu.
Pri návrhu krovu, či už tesárskeho alebo väzníkového, hrá dôležitú úlohu dispozícia nosného systému stien (obvodové a vnútorné nosné steny). Každý krov sa navrhuje na konkrétny nosný systém. Väzníkový krov sa ukladá priamo na železobetónový (ž.b.) veniec bez použitia pomúrnic, a teda spodná hrana väzníkov klesá na výšku ž.b. venca. Investor by mal dohliadnuť pri zalievaní ž.b. vencov na ich dokonalú rovinu. Pre osadenie a ukotvenie väzníkov sú v drvivej väčšine prípadov potrebné iba obvodové múry stavby ukončené stužujúcim vencom, čo prináša pre investora nesporné finančné výhody, ako je napríklad absencia nutnosti realizácie nosných prvkov v interiéri a ťažkého monolitického, prípadne prefabrikovaného stropu.
Pokiaľ podoprieme väzníky o podperu, o ktorej sme v návrhu neuvažovali, zmení sa jeho statická schéma. Jednotlivé dimenzie reziva a spôn budú odlišné a nemusia vyhovovať povoleným hodnotám využiteľnosti. Väzníky majú určité vypočítané priehyby, ktoré musia byť v budúcnosti umožnené. Z toho dôvodu musia byť nenosné steny minimálne o 50 mm nižšie ako je horná hrana ž.b. venca.
Záverečné tipy a odporúčania
Ak si nie ste istí, či zvládnete stavbu stužujúceho venca svojpomocne, môžete sa spoľahnúť na služby profesionálnych majstrov. Pre úspešnú stavbu budete potrebovať:
- Materiál: Stavebné rezivo (hranoly, fošne, dosky, laty) alebo systémové U-tvárnice/vencovky, armovacie prúty (pozdĺžne a strmienka), viazací drôt alebo plastové pásky, dištančné podložky, betónová zmes.
Príprava stavby na väzníkový krov je kľúčovým krokom, ktorý zabezpečuje úspešnú montáž a dlhú životnosť strešnej konštrukcie. Aby sa predišlo komplikáciám, je dôležité odsúhlasiť nosný systém, ktorý bude podporovať váhu krovu. Skutočné rozmery stavby musia byť presne overené pred zadaním do výroby, aby sa zabezpečila správna funkcia a stabilita. Pri návrhu väzníkového krovu je potrebné zohľadniť aj prístup k elektrike a komunikáciu medzi projektantom a zákazníkom. Týmto spôsobom sa vyhneme možným problémom počas montáže. Prístup kamiónu na stavenisko je tiež nevyhnutný, aby sa materiály dostali na správne miesto.
Projektanti sa v prvej fáze návrhu väzníkového krovu riadia projektovou dokumentáciou poskytnutou investorom. Skôr ako začneme krov vyrábať, projektanti si overujú a potvrdzujú skutočné rozmery stavby, polohu komína a iných telies zasahujúcich do strešného priestoru. Navrhnutý krov upravujeme vždy podľa skutočných rozmerov stavby. Výsledný väzníkový krov dodávame na skutočnú stavbu a nie na projektovanú.
Už pri riešení projektovej dokumentácie je možné počítať s väzníkovým krovom. Náklady šetríte aj pri murovaní priečok, nakoľko priečky nie sú nosným prvkom pri realizácii väzníkového krovu. Nemusíte tak stavať široké vnútorné steny, nemusíte pripraviť ani betónové základy a ani veniec pri týchto priečkach, čo prináša úsporu stavebného železa do stužujúceho venca nad priečkami a pri realizácii monolitického, prípadne prefabrikovaného stropu. Rýchlosť výstavby drevostavby je podstatným ukazovateľom, hlavne pri zohľadnení splácania hypotekárneho úveru.
V neposlednom rade je dôležitý aspekt statickej bezpečnosti drevostavby, keďže výrobca drevenej konštrukcie z priehradových väzníkov rieši statickú stránku úplne plnohodnotne. Drevo je prírodným stavebným materiálom, ktoré sa používa v stavebníctve už od praveku. Ako každý prírodný materiál však nesie v sebe možnosti chyby. Kontrola kvality použitého materiálu je preto nesmierne dôležitá. Jedným z najdôležitejších faktorov použitého dreva je jeho vlhkosť. Pri výrobe sa odporúča používať len strojovo sušené a hobľované drevo, tento fakt je zárukou toho, že takéto drevo sa nedeformuje, nepraská a je rozmerovo stále.
