Kompletný sprievodca: Háky na odkvapové žľaby a ich správna inštalácia

Odkvapový systém tvorí neoddeliteľnú súčasť každej strechy, bez ohľadu na to, či ide o strechu rodinného domu, priemyselnej či hospodárskej budovy, alebo dokonca terasy či prístrešku altánku. Jeho primárnou a nezastupiteľnou funkciou je efektívne odvádzanie zrážkovej vody zo strechy. Týmto spôsobom chráni samotnú stavbu pred nežiaducim zatečením a postupným znehodnocovaním konštrukcie, fasády, základov a okolia domu. Vzhľadom na neustále sa zosilňujúce búrky a prívalové dažde sa stáva kvalitný a správne nainštalovaný odkvapový systém ešte dôležitejším prvkom pre zabezpečenie dlhodobej ochrany vašej nehnuteľnosti.

Montáž odkvapového systému sa začína hákmi na odkvapy. Tie držia celý systém na mieste a pri správnej inštalácii zabezpečujú, že žľab bude plniť svoju funkciu. Háky na žľaby zabezpečujú upevnenie žľabov k strešnej konštrukcii a zároveň umožňujú nastavenie správneho spádu. Tento sprievodca vám poradí, ako si vybrať odkvapové háky, kedy a ako ohýbať háky a ako zvládnuť samotnú inštaláciu.

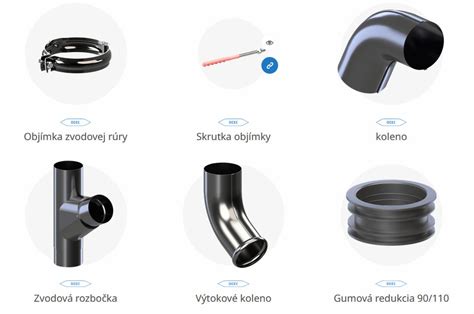

Základné prvky odkvapového systému a úloha hákov

Každý odkvapový systém sa skladá z viacerých špecifických prvkov, ktoré spoločne tvoria funkčný celok. Pochopenie ich úlohy je kľúčové pre správnu inštaláciu a dlhodobú spoľahlivosť.

Žľaby sú azda najviditeľnejšou časťou celého systému. Na Slovensku sa najčastejšie stretávame s polkruhovými žľabmi, ktoré sú obľúbené pre svoju efektivitu a estetiku. Výnimkou nie sú ani hranaté žľaby, avšak tie majú tendenciu k mierne kratšej životnosti, pretože vo vnútorných rohoch sa zadržiavajú nečistoty, ktoré zostávajú dlhšie prevlhnuté a urýchľujú koróziu. Žľaby sa spájajú pomocou špeciálnych spojok, ktoré zabezpečujú ich pevnosť a tesnosť. K nosnej konštrukcii strechy, teda ku krovu, sú pripevnené pomocou hákov, ktoré zabezpečujú aj ich požadované spádovanie, nevyhnutné pre správny odtok vody.

Zo žľabov voda steká do odpadových rúr alebo zvodov. Polohu zvodov na fasáde domu zabezpečujú objímky, ktoré je možné do fasády naskrutkovať. Estetické prepojenie žľabu a odpadovej rúry zabezpečujú kotlíky, ktoré majú vzhľadom na ich kónický tvar schopnosť zadržať väčšie množstvo vody a zároveň usmernia tok vody v odpadovej rúre a napomáhajú k jej rýchlejšiemu odtoku. Fasáda domu nie je vždy rovná a ani zaústenie do kanalizácie neleží vždy priamo pod kotlíkom. Vyrovnať sa s týmito odchýlkami možno pomocou kolien odpadového potrubia. Na spojenie dvoch zvodov z rôznych smerov do jedného slúži prvok vetvenia. K dispozícii je aj revízny zvod umožňujúci kontrolu a čistenie, predovšetkým dlhších zvodov. Záhradkári, ktorí chcú zhromažďovať zrážkové vody v sudoch, určite využijú odbočky zvodov do suda. Na konci zvodovej rúry sa umiestňuje lapač splavenín, ktorý slúži na zachytávanie listov a iných nečistôt, čím sa predchádza upchatiu potrubia.

Typy hákov na odkvapové žľaby

Výber správneho typu hákov je kľúčový pre efektívnu a stabilnú montáž odkvapového systému. Existujú rôzne typy, ktoré sú vhodné pre odlišné konštrukčné riešenia strechy:

• Klasické/priame háky: Tento typ hákov si vyberte, ak umiestňujete odkvapový systém pod strešnú krytinu (na krokvy alebo debnenie). Háky je potom potrebné vždy ohnúť do požadovaného sklonu. Nevýhodou je, že pri montáži musíte odkryť okraj strešnej krytiny. Klasické háky sa preto najčastejšie používajú pri rekonštrukciách striech alebo pri novostavbách. Na krov sa upevňujú najčastejšie zvrchu, klincami alebo skrutkami. Ak je to potrebné, vytvorí sa pre háky v debnení lôžko.
• Previsnuté háky: Slúžia na pripevnenie bočnej strany ku krokvám (trámom), takže nie je potrebné odkrývať strešnú krytinu. Nie každý dom má však pod strechou viditeľné krokvy, často sú skryté za debnením. Ak sa háky dajú umiestniť na trámy v rôznych výškach, aby sa zachoval minimálny sklon, nie je potrebné ich ohýbať. Háky je možné montovať aj z bočnej strany krokiev.
• Háky na prednú časť krovu: Tieto háky sa montujú buď na hlavy krokiev, alebo priamo na rímsy. Požadovaný sklon môžete dosiahnuť umiestnením hákov v rôznych výškach, takže ich nikdy nemusíte ohýbať. Sú však vhodnejšie pre menšie stavby, ako sú garáže alebo pergoly. Pre prípad, keď krokvy nie sú prístupné, konštruktéri vyvinuli háky určené pre montáž z čela.

Materiál a veľkosť hákov

Materiál odkvapových hákov by mal byť zhodný s materiálom celého odkvapového systému. Jedinou výnimkou sú plastové žľaby, kde je možné zvoliť aj kovové háky. Rovnako ako pri žľaboch, sa pri hákoch najčastejšie stretávame so štyrmi materiálmi - plast, zinok, zinok s farbou a hliník. Predovšetkým sa držte rovnakého výrobcu a zaobstarajte si háky určené pre odkvapový systém, ktorý ste si vybrali.

Veľkosť žľabových hákov musí zodpovedať veľkosti žľabu. Tá sa najčastejšie udáva v rozvinutej šírke, čo môže byť mätúce. Rozvinutá šírka žľabu (r.š.) je technický parameter udávajúci šírku plechu pred jeho ohnutím do konečného tvaru.

Spád odkvapového žľabu: Prečo je dôležitý a ako ho nastaviť

Aby odkvapový systém správne plnil svoju funkciu, musí mať primeraný sklon. Spád žľabov je nevyhnutný pre správny odtok vody. Montáž žľabov v príliš malom spáde alebo v opačnom spáde má za následok zadržiavanie vody v nich, presakovanie vlhkosti a rýchlejšiu degradáciu odkvapového systému. Nastavenie požadovaného sklonu žľabov sa zabezpečí správnou montážou hákov na odkvapovú hranu strechy.

To sa dosiahne buď montážou odkvapových hákov v rôznych výškach, alebo ich ohnutím. Najprv musíte poznať správny smer sklonu žľabu. Pri dĺžkach do 10 metrov stačí jeden odtokový žľab na jednej strane a celý žľab bude na tejto strane spádovaný. Pri dĺžkach nad 10 metrov musia byť žľaby spádované na oboch stranách, a to od stredu k okrajom.

Pre pododkvapové žľaby je predpísaný minimálny sklon 1:200, čo je 0,5 % alebo 0,45°. Sklon 1:200 predstavuje prevýšenie o 1 cm na dva metre dĺžky žľabu alebo 0,5 cm na 1 m dĺžky žľabu. Sklon plastového žľabu by mal byť minimálne 2 mm na meter. Sklon kovového žľabu by mal byť minimálne 5 mm na meter. Na základe dĺžky žľabu a požadovaného sklonu potom vypočítate rozdiel výšky žľabu na začiatku a na konci.

Príklad výpočtu:

• Ak je dĺžka strechy 8 metrov, vynásobte ju 5 mm pre kovové žľaby (výškový rozdiel 40 mm) a 2 mm pre plastové žľaby (výškový rozdiel 16 mm).
• Ak je dĺžka strechy väčšia ako 10 metrov a žľab bude mať sklon od stredu do strán, predpokladá sa polovica dĺžky strechy. Je to preto, že najvyšší bod žľabu bude v polovici dĺžky strechy. V prípade dĺžky strechy 20 metrov bude výškový rozdiel medzi kovovým žľabom 50 mm (10 m * 5 mm) a plastovým žľabom 20 mm (10 m * 2 mm).

Ak chcete dosiahnuť dostatočný sklon žľabu, umiestnite háky do rôznych výšok alebo ich ohnite. Háky sa na stavbe poohýbajú podľa požadovaného sklonu a vzdialeností krokiev.

Ohýbanie hákov: Kedy a ako na to

Ohýbanie je potrebné najmä pri klasických/rovných hákoch. Skrútené háky je potrebné ohýbať len v prípade, že nosník, do ktorého háky umiestňujete, nie je dostatočne veľký na to, aby ste mohli háky namontovať v rôznych výškach. Predné alebo rímsové háky sa vždy montujú v rôznych výškach a nijako sa neohýbajú.

Už viete, ktorým smerom a s akým sklonom budete žľab spúšťať. Môžete teda začať ohýbať háky. Najprv vypočítajte požadovaný rozdiel výšky žľabu na začiatku a na konci žľabu, ako je opísané vyššie. Vynásobte dĺžku strechy v metroch požadovaným sklonom na meter. Dbajte na to, aby ste zvážili, či budete odkvapy skláňať len v jednom smere alebo od stredu ku krajom.

Pripravte si príslušný počet háčikov:

• V prípade plastových žľabov umiestnite háčiky vo vzdialenosti 40-50 cm od seba, inak hrozí riziko prehýbania žľabu a zadržiavania vody.
• V prípade kovových žľabov umiestnite háky vo vzdialenosti 80-120 cm od seba. Pri montáži hákov je dôležité dbať na požadovaný sklon. Maximálny rozostup medzi hákmi by mal byť 40 až 60 cm, no odporúča sa aj pravidlo jedného háku na meter dĺžky žľabu. Držiaky odkvapových žľabov by sa mali montovať s odstupom 50 cm - 70 cm.

Nasleduje meranie hákov a označenie bodu ohybu. Háky očíslujte, aby ste ich neskôr nepomýlili, vyrovnajte ich tesne vedľa seba a zaistite proti posunu. Podľa vypočítaného rozdielu medzi najvyšším a najnižším bodom žľabu nakreslite cez všetky háky príslušnú šikmú čiaru.

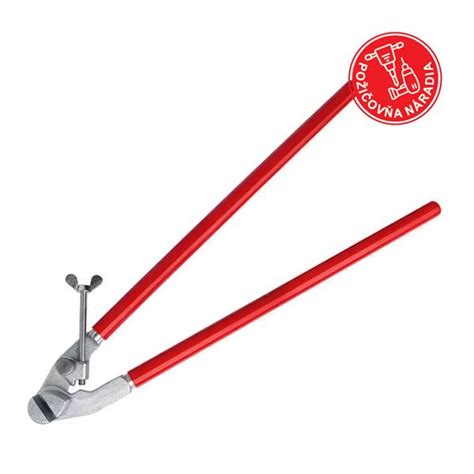

Na ohýbanie hákov použite buď špeciálnu ohýbačku hákov, alebo ohýbajte háky vo zveráku cez rúru s priemerom aspoň 20 mm. Je to dôležité, aby bol ohyb hladký a háčik sa nepoškodil. Pri ohýbaní hákov nezabudnite, že predný okraj žľabu musí byť približne o 6 mm nižšie ako zadný okraj.

Montáž hákov a inštalácia odkvapového systému

Na inštaláciu odkvapových hákov a celého systému budete potrebovať skrutky, vŕtačku, skrutkovač a dlhý povrázok. Napriek tomu, že montáž odkvapového systému sa môže zdať na prvý pohľad jednoduchá, vyžaduje si precíznosť a dodržiavanie technologických postupov. Pred samotnou montážou je potrebné starostlivo naplánovať celý proces, zvoliť vhodný systém a náradie. Dôležité je zohľadniť typ strechy, jej plochu a sklon.

Postup montáže hákov:

1. Nasaďte bočné háčiky: Prvý a posledný osadený hák určujú výšku a smer spádu. Ak ste vytvorili sklon ohnutím háčikov, nasadíte háčiky v rovnakej línii. Ak vytvárate spád umiestnením háčikov v rôznych výškach, namontujte najvyšší a najnižší hák podľa požadovaného rozdielu výšky odkvapu, ako ste vypočítali.
2. Natiahnutie šnúrok: Medzi bočné háčiky navlečte dve šnúrky - získate tak dva kontrolné body, ktoré vám uľahčia umiestnenie medziháčikov. Povrazy musia byť dobre napnuté a háky sa na nich nesmú opierať.
3. Montáž zvyšných háčikov: Zvyšné háčiky namontujte pozdĺž línie vyznačenej strunami - dbajte na to, aby medzi jednotlivými háčikmi bola čo najväčšia medzera (40-50 cm pre plastové žľaby a 80-120 cm pre kovové žľaby).

Potom sú háky pripravené na montáž samotného žľabu.

Inštalácia žľabov a ostatných prvkov

Žľaby sa upravia na potrebnú dĺžku (rezanie vykonajte ručne alebo elektrickými kmitacími nožnicami, nikdy nie rozbrusovačkou). Následne sa vkladajú do hákov zasunutím návalku do prednej časti hákov a ich poloha sa poistí prihnutím príponky cez zadnú hranu žľabu.

Jednotlivé žľaby sa spájajú optimálne pomocou spojok, ktoré umožňujú dilatáciu. Spojka sa nasadzuje odzadu na miesto spoja dvoch žľabov na zraz a zaistí sa ohnutím zámku. Vodotesnosť sa poistí trvalo pružným tmelom natlačeným medzi lamely tesnenia spojky. Žľaby je možné spájať aj vzájomným zasunutím žľabov do seba v smere toku vody. Presah spoja by mal byť 35 mm. Podobne sa na systém montujú aj žľabové rohy a kúty.

V mieste napojenia odkvapovej rúry na žľab namontujte kotlík. Montáž začnite naznačením oválneho otvoru zaústenia zvodu. Otvor vyrežte alebo vystrihnite nožnicami na plech. Okraje otvoru vyhnite klampiarskymi kliešťami v smere toku vody.

Dôležité upozornenie: Pri rezaní plechov s organickým povlakom nikdy nepoužívajte rozbrusovačku. Pri rezaní týmto nástrojom vznikajú horúce kovové úlomky, ktoré sa natavujú na okolitý plech a znehodnocujú jeho povrch!

Následne namontujte zvody. Ich montáž začnite naznačením polohy zvodu na fasáde a osadením objímok. Ich vzdialenosť nesmie byť väčšia ako 2 metre. Objímky by mali zabezpečovať vzdialenosť rúry od fasády minimálne 20 mm, ktorá je dostatočnou na to, aby sa vo vzniknutej škáre neusádzali nečistoty. Zároveň je to postačujúca vzdialenosť na to, aby od vlhkosti skondenzovanej na povrchu odkvapovej rúry nevlhla fasáda. Následne zmontujte zvodovú rúru s potrebnými tvarovkami. Horný koniec zvodu vsuňte do kotlíka. Rúru osaďte do objímok a uzatvorte ich.

Po dokončení montáže je nevyhnutné skontrolovať tesnosť všetkých spojov a otestovať funkčnosť systému simuláciou dažďa (napr. vodou z hadice).

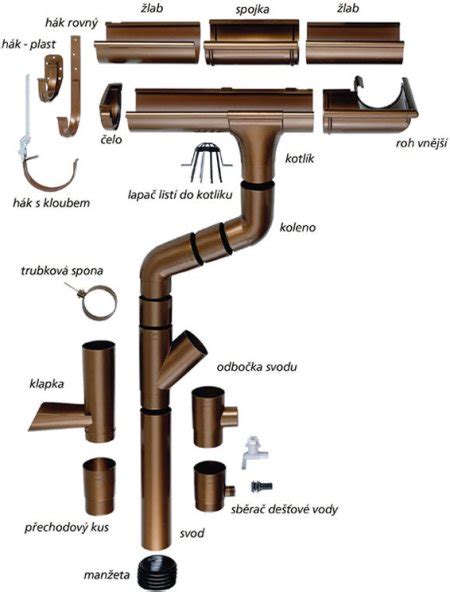

Prehľad prvkov odkvapového systému

Nasledujúca tabuľka sumarizuje hlavné komponenty odkvapového systému a ich funkcie:

Výber materiálu a jeho vplyv na životnosť

Všetky prvky odkvapového systému sa vyrábajú lisovaním a ohýbaním plechov. Na trhu sú dostupné rôzne materiálové vyhotovenia, pričom každý má svoje špecifické vlastnosti a výhody:

• Pozinkovaný oceľový plech: Tradičná a stále cenovo dostupná alternatíva. Pre zvýšenú odolnosť voči poveternostným vplyvom sa často používa pozinkovaný plech s hrúbkou 0,55 až 0,6 mm, ktorý je už vo výrobe opatrený povrchovou úpravou z organických povlakov. Tento materiál sa nazýva aj lakoplastový, poplastovaný alebo farbený plech. Kvalitatívne sa tieto plechy líšia predovšetkým nanesenou hrúbkou povlakov, pričom tie najkvalitnejšie majú hrúbku povrchovej úpravy 35 μm. Takéto odkvapové systémy sú schopné dlhodobo odolávať náročným podmienkam striedania štyroch ročných období - slnečnému žiareniu, dažďu, snehu, ľadu a pod. Výrobcovia potom vedia na svoje systémy poskytnúť záruku až 30 rokov.
• Pozinkovaná oceľ s polyuretánovou povrchovou úpravou: Tento systém ponúka dlhú životnosť a minimálnu údržbu vďaka ochrannému polyuretánovému náteru. Je odolný voči poškriabaniu a rôznym poveternostným vplyvom.
• Hliníkový plech: Vyznačuje sa nízkou hmotnosťou, vynikajúcou odolnosťou voči korózii a UV žiareniu. Je nemagnetický, pevný a tvárny, a preto si nevyžaduje takmer žiadnu údržbu. Ponúka sa v širokej palete farieb.
• Medený plech: Ponúka mimoriadnu odolnosť voči korózii a poveternostným vplyvom, s predpokladanou životnosťou viac ako 70 rokov. Pri styku s vodou a vzduchom meď vytvára samoobnoviteľnú patinu, ktorá mení farbu a dodáva budove historický a luxusný vzhľad. Je ekologický a plne recyklovateľný. Hoci sú počiatočné náklady vyššie, nízke náklady na údržbu a dlhá životnosť z neho robia ekonomicky výhodnú voľbu.
• Titánzinkový plech: Kombinuje vynikajúcu trvanlivosť, estetiku a minimálnu údržbu. Je vysoko odolný voči korózii a poveternostným vplyvom, pričom sa prirodzene pokrýva ochrannou patinou, ktorá zabraňuje ďalšiemu opotrebeniu. Titánzinok prináša moderný a sofistikovaný vzhľad a je ekologický a recyklovateľný.
• Plastové (PVC) systémy: Vďaka jednoduchej montáži, nízkej hmotnosti a cenovej dostupnosti sú obľúbené medzi domácimi majstrami. Kvalitné PVC systémy, napríklad s technológiou koextrúzie, ponúkajú vysoký lesk, zvýšenú pevnosť, odolnosť voči praskaniu, poškodeniu a UV žiareniu. Sú ľahšie, odolné voči korózii a nevyžadujú pravidelnú údržbu.

Pri výbere materiálu je dôležité zohľadniť aj potenciálnu interakciu s inými kovovými prvkami na streche. Voda stekajúca z medených častí môže spôsobovať koróziu zinku, titánzinku, pozinkovanej ocele a hliníka. Preto je dôležité, aby všetky súvisiace prvky boli z materiálov s podobným elektrickým potenciálom, aby sa predišlo elektrolytickej korózii.

Správna dimenzia a výpočet kapacity

Kľúčovým faktorom pre správnu funkciu odkvapového systému je jeho dostatočná kapacita, ktorá musí zodpovedať odvodňovanej ploche strechy. Podľa platnej normy pre dimenzovanie rozmerov žľabov a zvodov platí pravidlo, že na jeden meter štvorcový pôdorysu odvodňovanej plochy strechy sa odporúča 1 cm² prierezovej plochy žľabu alebo odkvapovej rúry. Zvod s priemerom 100 mm a žľab s rozvinutou šírkou 333 mm by mal postačovať teda na odvodnenie strechy s pôdorysom do 100 m².

Pri výbere je potrebné zohľadniť nielen plochu strechy, ale aj jej sklon, typ strešnej krytiny (z hladkej krytiny odteká voda rýchlejšie), klimatické podmienky a dĺžku zbernej plochy žľabu.

Najčastejšie chyby pri montáži a ich dôsledky

Nesprávna montáž odkvapového systému môže viesť k vážnym problémom a nákladným opravám. Medzi najčastejšie chyby patria:

• Nedostatočný sklon žľabov: Spôsobuje hromadenie vody, pretekanie, zamŕzanie a následnú degradáciu materiálu.
• Príliš veľké rozostupy medzi hákmi: Môže viesť k deformácii žľabov pod váhou vody alebo snehu.
• Chýbajúce dilatačné spojky: Pri plastových systémoch s vysokou rozťažnosťou môže dôjsť k deformácii alebo prasknutiu pri zmene teplôt.
• Zle umiestnený zvod: Ak je príliš ďaleko od okraja strechy, žľab sa môže preplniť.
• Kombinovanie nekompatibilných materiálov: Môže viesť k elektrolytickej korózii, napríklad voda stekajúca z medených častí môže spôsobovať koróziu zinku, titánzinku, pozinkovanej ocele a hliníka.
• Použitie nesprávneho náradia pri rezaní: Rozbrusovačka poškodzuje organické povlaky, ako bolo spomenuté.

Údržba pre dlhú životnosť

O všetko sa treba starať. Aj napriek tomu, že profesionálne namontovaný odkvapový systém od osvedčeného výrobcu je takmer bezúdržbový, aspoň raz do roka by ste mu mali venovať trocha pozornosti. Zimné obdobie je pre strechu a jej súčasti veľmi náročné, preto práve pred týmto obdobím je vhodné odkvapový systém skontrolovať a vyčistiť. Za celý rok sa v ňom určite nahromadilo dosť nečistôt, ktoré v ňom nemajú čo robiť. Očistite ich buď manuálne pomocou lopatky a metly, alebo použite nadstavec na polievaciu hadicu a žľaby so zvodmi prepláchnite vodou. Pravidelná kontrola a údržba predĺžia životnosť systému a zabezpečia jeho bezproblémovú funkčnosť.

Kedy zveriť montáž odborníkom?

Hoci návody na montáž odkvapových systémov sú často dostupné a mnohé systémy sú navrhnuté pre jednoduchú inštaláciu, je dôležité zhodnotiť vlastné schopnosti a skúsenosti. Pri práci vo výškach je nevyhnutné dbať na bezpečnosť. Pred prácou rebrík prekontrolujte a použite vhodnú obuv. Nepreceňujte svoje sily. Použitie kvalitného lešenia a práce vo dvojici sú odporúčané. Nezabudnite si chrániť žľaby, o ktoré bude rebrík opretý. V prípade nejasností, zložitých strešných konštrukcií alebo pochybností o správnom postupe, je vždy lepšie zveriť montáž do rúk profesionálov.
