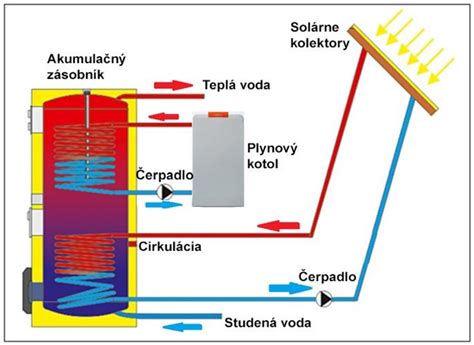

Expanzná nádoba je nevyhnutným prvkom každej inštalácie ústredného kúrenia (ÚK) a teplej úžitkovej vody (TUV). Jej hlavnou úlohou je ochrana systému pred nadmerným nárastom tlaku, ktorý by mohol viesť k poškodeniam. Funguje ako tlmič, absorbujúc prebytočný tlak a stabilizujúc chod celej inštalácie, čím zabezpečuje jej bezpečnosť. Expanzná nádoba je kľúčovým prvkom každej vykurovacej inštalácie, ktorý kompenzuje nárast objemu vody počas jej ohrevu. Vďaka tomu tlak v systéme zostáva stabilný, čo chráni inštaláciu pred poškodením a predlžuje jej životnosť.
Expanzná nádoba je zásadnou súčasťou vykurovacieho systému, ktorý pomáha pri udržiavaní stabilného tlaku vo vode, keďže voda má prirodzenú vlastnosť rozpínať sa pri ohrievaní. Bez expanznej nádoby by systémy ÚK a TUV boli vystavené prudkým výkyvom tlaku, čo by mohlo viesť k poruchám, nákladným opravám a dokonca prerušeniu dodávky tepla. Tento prvok zodpovedá za stabilitu prevádzky inštalácie, chráni ju pred poškodením a predlžuje jej životnosť. Vykurovací systém nízkopodlažného súkromného domu zvyčajne pracuje pri 1,5 - 1,8 atm. Na stabilizáciu tlaku v systéme je potrebná expanzná nádoba na vykurovanie.
Princíp fungovania expanznej nádoby
Ako to funguje v praxi? Keď je vykurovací systém v prevádzke, chladiaca kvapalina často mení svoju teplotu - ohrieva sa, potom sa ochladzuje. Pochopiteľne sa mení objem kvapaliny. Zvyšuje a klesá. S rastom teploty voda zväčšuje svoj objem. Prebytočná tekutina sa dostáva do expanznej nádoby, čo zabraňuje prudkému nárastu tlaku. Expanzná nádoba pracuje na jednoduchom princípe vyrovnávania tlaku, ktorý vzniká, keď sa voda ohrieva. Tento tlak je spôsobený fyzikálnym rozšírením vody pri zvyšovaní teploty. Prebytočná chladiaca kvapalina sa len natlačí do expanznej nádrže.
Expanzná nádoba spolupracuje s ďalšími prvkami systému, ako sú bezpečnostný ventil a manometer. Bezpečnostný ventil chráni inštaláciu pred nadmerným nárastom tlaku, zatiaľ čo manometer umožňuje priebežné sledovanie parametrov, čo umožňuje rýchlu reakciu v prípade nepravidelností. Mechanizmus kompenzácie nárastu objemu vody v expanznej nádobe nie je len technickým riešením, ale aj kľúčovým prvkom zabezpečujúcim bezpečnosť a efektivitu vykurovacích systémov.
Typy expanzných nádob a ich použitie
Rozlišujeme dva základné typy expanzných nádob: otvorené a membránové (uzavreté). Každý z nich má špecifické vlastnosti, ktoré určujú ich použitie v rôznych okruhoch. Expanzné nádoby sa delia podľa svojej konštrukcie a spôsobu fungovania na otvorené a uzavreté, pričom uzavreté nádoby sú dnes najčastejšie používané v moderných systémoch.
Otvorené expanzné nádoby pre samotiažové systémy
Otvorené modely, používané hlavne v starších systémoch, regulujú tlak prirodzeným spôsobom, pretože sú v kontakte s atmosférou. V starších systémoch, najmä tých s kotlami na pevné palivo, sa používajú otvorené nádoby. Otvorené expanzné nádoby sú tradičným riešením, často používaným v inštaláciách s kotlami na pevné palivo. Ich konštrukcia umožňuje prirodzené vyrovnávanie tlaku, čo sa osvedčuje najmä v starších systémoch.
Otvorená expanzná nádoba je neoddeliteľným prvkom inštalácií s kotlami na pevné palivo. Jej hlavnou funkciou je odvádzať prebytočnú vodu a paru, čím sa zabraňuje nekontrolovanému nárastu tlaku. Montujú sa na najvyšší bod vodného okruhu, čo umožňuje prirodzené vyrovnanie tlaku - je to obzvlášť dôležité v inštaláciách bez moderných regulačných mechanizmov. Otvorené nádoby sa montujú na najvyšší bod inštalácie, čo umožňuje voľné odvádzanie prebytočnej vody a pary.
Otvorený vykurovací systém neumožňuje cirkulačné čerpadlo. V tomto prípade je expanzná nádoba na vykurovanie akýkoľvek zásobník - dokonca aj vedro -, ku ktorému sú pripojené vykurovacie potrubia. V najjednoduchšej verzii ide o kontajner zváraný z kovu, ktorý je inštalovaný v podkroví. Spolupracuje s kotlom prostredníctvom stúpacej rúrky, ktorá zabezpečuje voľný prietok vody a pary do nádoby. Dodatočne prepadová rúrka odvádza prebytočnú vodu do kanalizácie, čím zvyšuje bezpečnosť celej inštalácie.
Táto možnosť má však významnú nevýhodu. Pretože nádrž uniká, chladiaca kvapalina sa odparuje a je potrebné neustále sledovať jej množstvo - neustále doplňovať. Môžete to urobiť ručne - z vedra. To nie je veľmi výhodné - existuje riziko zabudnutia na doplnenie zásob vody. Automatická kontrola hladiny vody je pohodlnejšia. Je pravda, že potom v podkroví budete musieť okrem vykurovacích potrubí vytiahnuť aj prívod vody a tiež niekde prepadovú hadicu (potrubie) vytiahnuť pre prípad, že je nádrž preplnená. V tomto type nádoby nie je plyn a voda od seba oddelené membránou, čo znamená, že voda má priamy kontakt s okolitým vzduchom.
Membránové (uzavreté) expanzné nádoby
Naopak, membránové nádoby, vďaka modernej konštrukcii, umožňujú presnú kontrolu tlaku a sú štandardom v moderných inštaláciách. Moderné vykurovacie systémy, najmä tie s plynovými a olejovými kotlami, využívajú membránové nádoby. Ide o uzavreté zásobníky vybavené flexibilnou membránou, ktorá oddeľuje vodu od vzduchu, umožňujúc presnú kontrolu tlaku. Expanzná nádoba má dve hlavné časti: časť naplnenú vodou a časť naplnenú vzduchom alebo dusíkom. V expanznej nádobe je tlak regulovaný pomocou dvoch komôr, ktoré oddeľuje pružná membrána.
Membránová expanzná nádoba je moderné riešenie určené pre uzavreté inštalácie. Skladá sa z dvoch komôr - vodnej a vzduchovej - oddelených flexibilnou membránou. Takáto konštrukcia umožňuje presnú reguláciu tlaku, čo je kľúčové pre bezpečnosť a efektivitu systému. Membrána v tlakových membránových nádobách zohráva podstatnú úlohu, umožňujúc kompenzáciu zmien objemu vody. Tým sa zabraňuje prudkým nárastom tlaku, čo je obzvlášť dôležité v inštaláciách s plynovými a olejovými kotlami.
V uzavretom systéme je cirkulácia chladiacej kvapaliny zabezpečená cirkulačným čerpadlom. V takomto vykurovacom systéme je expanzná nádrž na vykurovanie uzavretého typu. Nazýva sa uzavretý, pretože ide o zapečatenú nádobu, ktorá je elastickou membránou rozdelená na dve časti. V jednej časti je vzduch, v druhej je prebytočná chladiaca kvapalina premiestnená. Keď sa voda v systéme ohrieva, zväčšuje svoj objem, a tým stláča vzduch v nádobe. Membrána sa pohybuje podľa toho, ako sa mení objem vody. Expanzná nádoba tak absorbuje nadbytočný tlak a udržuje systém v rovnováhe. Po ochladení vody sa membrána vráti do pôvodnej polohy, pretože tlak klesá, čím sa systém vracia do pôvodného stavu.
Uzavreté expanzné nádoby sú najčastejšie používané v moderných systémoch. Majú zabudovanú membránu, ktorá hermeticky oddeľuje vodu od plynu, čím zabraňuje kontaktu vody so vzduchom alebo dusíkom. Toto oddelenie minimalizuje stratu plynu a pomáha udržiavať stabilný tlak v systéme počas celej jeho životnosti. Uzavreté expanzné nádoby sa stali štandardom v moderných systémoch, pretože sú efektívne, spoľahlivé a nevyžadujú pravidelnú údržbu v takej miere ako otvorené nádoby.
Porovnanie typov expanzných nádob
| Parameter | Otvorená expanzná nádoba | Membránová (uzavretá) expanzná nádoba |
|---|---|---|
| Princíp funkcie | Priamy kontakt s atmosférou, voľné odvetrávanie prebytočnej vody/pary. | Membrána oddeľuje vodu a plyn (vzduch/dusík), plyn absorbuje zmeny objemu vody. |
| Typické použitie | Staršie systémy, samotiažové kúrenie, kotly na pevné palivo. | Moderné systémy, plynové/olejové kotly, systémy s cirkulačným čerpadlom. |
| Umiestnenie | Na najvyššom bode vykurovacieho okruhu (napr. v podkroví). | Za kotlom, pred čerpadlom v uzavretom systéme. |
| Výhody | Jednoduchá konštrukcia, spoľahlivosť v gravitačných systémoch, nízka cena. | Presná kontrola tlaku, žiadne odparovanie vody, menšia korózia, efektívnejšia. |
| Nevýhody | Odparovanie vody, potreba pravidelného doplňovania, riziko zamrznutia, vyššia korózia, kontakt s kyslíkom. | Vyžaduje pravidelnú kontrolu tlaku plynu, citlivá membrána, potreba správneho natlakovania. |
| Odporúčaný tlak (v nádobe) | Atmosférický (nulový pretlak vody). | 1,2 - 1,6 atm (pre systémy ÚK), 1,5 - 3,5 bar (celkový rozsah). |
Dôležitosť správneho natlakovania a inštalácie
Kúrenie je kľúčovým systémom podpory života v súkromnom dome a jeho stabilná prevádzka je veľmi dôležitá. Jedným z parametrov, ktoré sa majú monitorovať, je tlak. Ak je príliš nízka, kotol nebude fungovať, ak je príliš nízka, zariadenie sa príliš rýchlo opotrebuje. Udržiavanie správneho tlaku je kľúčové pre stabilnú a bezporuchovú prevádzku celej inštalácie. Správne natlakovanie expanznej nádoby je kľúčové pre zabezpečenie jej správnej funkcie.
V niektorých kotloch (zvyčajne plynových) je v cestovnom pase uvedené, aký tlak musí byť nastavený na expandéri. Podľa toho by nádrž mala byť 1,2-1,6 atm. Optimálny prednastavený tlak v takejto nádobe je zvyčajne 1,5 bar pre systémy ústredného kúrenia a 3,5 bar pre systémy teplej úžitkovej vody. Tlak vo vnútri nádoby musí byť nastavený presne tak, aby zodpovedal požiadavkám vykurovacieho systému. Pred inštaláciou expanznej nádoby alebo pri jej pravidelnej údržbe je potrebné tlak v nádobe nastaviť na požadovanú hodnotu. Tento krok by mal byť vykonávaný odborníkom, ktorý pozná parametre systému a vie zabezpečiť, že expanzná nádoba bude pracovať optimálne.
Postup správneho natlakovania (pre membránové nádoby)
Jak správně nastavit tlak expanzní nádoby v systému topení
Správne natlakovanie expanznej nádoby je kľúčové pre zabezpečenie jej efektívneho fungovania. Ak je tlak v expanznej nádobe správne nastavený, systém funguje hladko a bez problémov. V prípade, že je tlak v nádobe príliš vysoký alebo nízky, môže to mať negatívny vplyv na fungovanie celého systému.
- Skontrolujte tlak: Prvým krokom je skontrolovať aktuálny tlak v expanznej nádobe pomocou manometra. Tlak by mal byť nastavený podľa pokynov výrobcu vykurovacieho systému. Zvyčajne sa odporúča tlak v rozmedzí 1 až 1,5 baru.
- Vypustite prebytočnú vodu: Ak je tlak príliš vysoký, je potrebné vypustiť prebytočnú vodu zo systému. To sa robí cez vypúšťací ventil alebo cez odvzdušňovací ventil na expanznej nádobe.
- Natlakujte expanznú nádobu: Použite pumpu alebo kompresor na natlakovanie expanznej nádoby. Postupujte opatrne, aby ste nepretlakovali nádobu, pretože by to mohlo viesť k poškodeniu membrány.
- Skontrolujte tlak po natlakovaní: Po natlakovaní skontrolujte tlak v nádobe znova. Tlak by mal byť v predpísanom rozmedzí. Ak je tlak stále príliš vysoký alebo nízky, zopakujte kroky a uistite sa, že všetky ventily sú správne uzavreté.
- Opätovná kontrola systému: Po úspešnom natlakovaní expanznej nádoby spustite vykurovací systém a sledujte, či funguje správne.

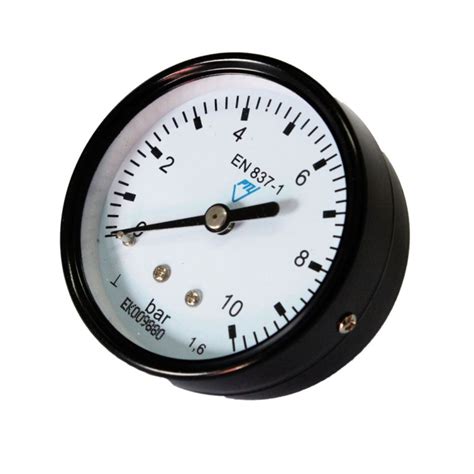

Tlak sa meria bežným manometrom, ktorý je pripojený k vsuvke, ktorá je umiestnená v hornej časti nádrže. Vsuvka je skrytá pod plastovým uzáverom, odskrutkujte ju, získate prístup k cievke. Cez ňu sa dá tiež uvoľniť nadmerný tlak. Môžete tiež zvýšiť tlak v expanznej nádobe. Bude to vyžadovať automobilové čerpadlo s manometrom. Všetky vyššie uvedené postupy sa vykonávajú pri odpojenej nádrži od systému. Ak je už nainštalovaný, nemusíte ho odstraňovať. Tlak v expanznej nádobe vykurovacieho systému je možné skontrolovať na mieste. Len buď opatrný! Ak systém nefunguje a je vypustená chladiaca kvapalina z kotla, je potrebné skontrolovať a upraviť tlak v expanznej nádrži na vykurovanie. Pre presnosť meraní a nastavenie nádrže je dôležité, aby bol tlak na kotol nulový. Preto vodu opatrne vypúšťame. Zatvorte kohútik a vypustite vodu z kotla. Skontrolujte tlak na odpojenej vetve (v kotle). Malo by to byť nula.
Umiestnenie a montáž expanznej nádoby
Výber vhodného modelu má kľúčový význam pre efektivitu a bezpečnosť vykurovacieho systému. Výber expanznej nádoby nie je len technickou, ale aj strategickou voľbou. Správna montáž expanznej nádoby je základom stabilnej a efektívnej prevádzky vykurovacieho systému. Najlepšie je umiestniť ju v blízkosti zdroja tepla, čo minimalizuje tlakové straty a zvyšuje účinnosť celej inštalácie. Nesprávne umiestnenie môže viesť k nerovnomernej prevádzke systému a v extrémnych prípadoch až k jeho poruche.
Rovnako dôležité je správne nastavenie prednastaveného tlaku. Štandardný rozsah je od 1,5 do 3,5 bar, avšak odporúča sa prispôsobiť ho konkrétnej inštalácii ešte pred naplnením vody. Presné nastavenie umožňuje účinne kompenzovať výkyvy tlaku, chrániť systém pred poškodením a predlžovať jeho životnosť. Nemožno zabudnúť na bezpečnostnú skupinu, ktorá zahŕňa membránovú nádobu, bezpečnostný ventil a manometer. Tieto prvky spoločne chránia inštaláciu pred nadmerným nárastom tlaku. Preto musí byť expanzná nádoba namontovaná tak, aby umožnila ich efektívnu spoluprácu. Nesprávne umiestnenie môže obmedziť účinnosť zabezpečenia a zvýšiť riziko poruchy. Presný výber miesta montáže a správne nastavenie sú kľúčom k bezpečnej a efektívnej prevádzky vykurovacieho systému.

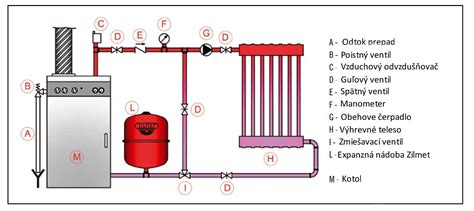

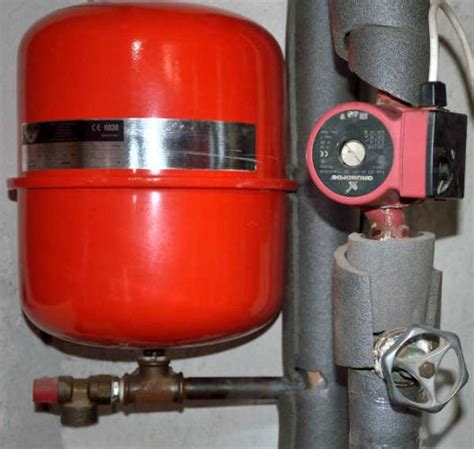

Expanzná nádrž v uzavretom systéme je umiestnená za kotlom pred čerpadlom, to znamená, že vytvára prietok v opačnom smere. Vďaka tomu je systém spoľahlivejší. Je pripojený k systému cez odpalisko. Do potrubia nastriháš T-kus, kolmý výstup nasmeruješ nahor, na ten sa naskrutkuje nádrž. Ak stena neumožňuje umiestnenie nádoby, budete musieť urobiť koleno, ale nádrž je otočená nahor. Ale pre uľahčenie kontroly je vhodné za nádrž umiestniť ďalšie tričko, na ktorého voľný výstup namontujte uzatvárací ventil. To umožňuje skontrolovať membránovú nádrž bez vypustenia celého systému - odreže ju.
Stanovenie objemu expanznej nádoby
Existuje veľmi jednoduchá metóda na stanovenie objemu expanznej nádrže na vykurovanie: počíta sa 10% objemu chladiacej kvapaliny v systéme. Pri vývoji projektu ste to museli spočítať. Ak tieto údaje nie sú k dispozícii, môžete empiricky určiť objem - vypustiť chladiacu kvapalinu a potom ju doplniť novou, pričom ju merať (prechádzať cez merač). Objem - mal by predstavovať približne 4-5 % celkového objemu vody v systéme.
Druhým spôsobom je výpočet. Definujte objem potrubia v systéme pripočítajte objem radiátorov. Bude to objem vykurovacieho systému. Druhým spôsobom, ako určiť objem expanznej nádrže na vykurovanie, je vypočítať ho pomocou vzorca. Výpočty nie sú príliš zložité, ale oplatí sa s nimi makať? Ak je systém otvorený, odpoveď je jednoznačná - nie. Expanzné nádoby na vykurovanie uzavretého typu sa oplatí počítať. Ich cena závisí od objemu. Ak má kotol expanznú nádrž, ale jej kapacita nie je dostatočná pre váš systém, vložte druhú. Typ inštalácie - veľkosť systému, jeho špecifiká a individuálne potreby používateľa majú kľúčový význam. Statický tlak - výška medzi najnižším a najvyšším bodom systému ovplyvňuje požadovaný kompenzačný tlak.
Časté problémy a údržba expanzných nádob
Jedným z najčastejších problémov spojených s expanznými nádobami je poškodenie membrány - kľúčového prvku stabilizujúceho tlak v systéme. Ak je tlak v nádobe príliš nízky, expanzná nádoba nebude schopná efektívne absorbovať tlak spôsobený expanziou vody, čo môže viesť k opotrebovaniu a zníženiu účinnosti systému. Ak všetok prebytok nezmestí, je odvzdušnený cez núdzový poistný ventil. Potom, keď teplota klesne, objem chladiacej kvapaliny sa zníži. Ale keďže v systéme je už menej, ako bolo, tlak v systéme klesá. Ak je nedostatok objemu zanedbateľný, nemusí byť taký pokles kritický, ale ak je príliš malý, nemusí kotol fungovať. Toto zariadenie má spodný limit tlaku, pri ktorom bude pracovať. Po dosiahnutí dolnej hranice je zariadenie zablokované. Ak ste v tomto čase doma, môžete situáciu napraviť pridaním chladiacej kvapaliny. Ak tam nie ste, systém sa môže zmraziť. Mimochodom, práca na limite tiež nevedie k ničomu dobrému - zariadenie sa rýchlo pokazí.
Nesprávne natlakovanie expanznej nádoby môže mať viaceré negatívne dôsledky. Jedným z najbežnejších problémov je prasknutie membrány v expanznej nádobe. Membrána, ktorá je zodpovedná za oddelenie vody a vzduchu v nádobe, môže byť preťažená, ak je tlak nesprávny. Ďalším dôsledkom nesprávneho natlakovania je neefektívne vykurovanie. Ak tlak nie je správne nastavený, systém nemusí správne fungovať, čo vedie k vyššej spotrebe energie. V niektorých prípadoch, najmä ak je tlak príliš vysoký, môže dôjsť k poškodeniu samotnej expanznej nádoby.
Porucha membrány môže viesť k prudkým nárastom tlaku, častému zapínaniu a vypínaniu čerpadla, náhlym poklesom tlaku a úniku vody. Netesnosť expanznej nádoby je možné rozoznať podľa niekoľkých charakteristických príznakov. Ak čerpadlo pracuje častejšie ako zvyčajne, tlak v systéme náhle klesá alebo sa objavia úniky, môže to znamenať poškodenie membrány. V takom prípade je vhodné vykonať tlakový test, aby sa overilo správne fungovanie systému. Poškodenie expanznej nádoby sa môže prejaviť rôznymi spôsobmi. Takéto príznaky môžu naznačovať problémy s membránou alebo inými prvkami nádoby. Natlakovanie expanznej nádoby sa môže zdať jednoduché, avšak existujú situácie, kedy je lepšie zavolať odborníka. Jedným z jasných signálov, že niečo nie je v poriadku, je časté vypínanie vykurovacieho kotla alebo neefektívna prevádzka vykurovacieho systému. Odborník vie presne diagnostikovať problém a zabezpečiť, že systém bude fungovať tak, ako má.
Prevencia a pravidelná údržba
Ako predchádzať problémom s expanznou nádobou? Prevencia je vždy lepšia ako riešenie problémov. Aby expanzná nádoba fungovala bez porúch po dlhý čas, je nevyhnutná pravidelná údržba. Pravidelná údržba expanznej nádoby a kontrola tlaku v systéme sú kľúčové pre zabezpečenie jej dlhodobej funkčnosti. Pravidelná kontrola tesnosti membrány je kľúčovým prvkom údržby expanznej nádoby. Membrána oddeľuje vodnú komoru od vzduchovej a kompenzuje zmeny objemu vody v inštalácii.
Rovnako dôležité je správne namontovanie nádoby. Pri membránových modeloch má kľúčový význam správna inštalácia a nastavenie, ktoré zabezpečujú optimálnu funkciu systému. Nesprávna montáž môže viesť k problémom s tlakom a predčasnému opotrebovaniu membrány. Preto je potrebné dodržiavať pokyny výrobcu týkajúce sa inštalácie a údržby. Pravidelné kontroly pomôžu odhaliť problémy, ako sú netesnosti, poškodenie membrány alebo nesprávne natlakovanie, ktoré by mohli viesť k vážnejším problémom. Správne natlakovanie expanznej nádoby je kľúčové pre bezproblémovú prevádzku vášho vykurovacieho systému. Aby ste sa vyhli týmto problémom, je dôležité pravidelne kontrolovať tlak a natlakovať expanznú nádobu podľa potreby. Výmena expanznej nádoby je nevyhnutná, ak sú poškodenia natoľko vážne, že oprava už neprináša účinok. Pravidelné hodnotenie stavu membrány a celkovej kondície nádoby umožňuje správne rozhodnutie o jej výmene. Správne nastavenie tlaku a pravidelná údržba nádoby zaisťujú, že systém bude pracovať spoľahlivo, bez potreby častých zásahov a opráv.
