Kompletný sprievodca schémou elektroinštalácie v byte

Elektrická energia je neodmysliteľnou súčasťou nášho každodenného života a naše nároky na ňu neustále rastú. Efektívna a bezpečná elektroinštalácia v byte je preto kľúčová nielen pre komfort, ale predovšetkým pre bezpečnosť celej domácnosti. Správne navrhnuté a realizované rozvody elektriny zabezpečujú bezproblémové fungovanie všetkých elektrických spotrebičov a minimalizujú riziko nehôd.

Je dôležité zdôrazniť, že akékoľvek práce s elektrickými rozvodmi, ich návrh a realizáciu, môžu vykonávať výlučne odborne spôsobilé osoby. Pri návrhu je to predovšetkým projektant - autorizovaný stavebný inžinier v kategórii inžinier pre technické, technologické a energetické vybavenie stavieb. Pri realizácii je to kvalifikovaný elektroinštalatér alebo firma s príslušným oprávnením. Tento článok slúži ako informatívny sprievodca, no nenahrádza potrebu odborne spracovaného projektu elektroinštalácie a následnej revíznej správy.

Projekt elektroinštalácie - Srdce každej elektrickej inštalácie

Elektroinštalácia v dome alebo byte nezačína ťahaním káblov ani montážou vypínačov. Všetko sa začne vypracovaním projektu - podrobnou technickou dokumentáciou, ktorá definuje každú súčasť elektrickej siete vášho budúceho domova.

Projekt elektroinštalácie (často nazývaný aj „schéma elektroinštalácie“) je súbor technických výkresov, popisov a tabuliek, ktoré detailne stanovujú:

• Rozloženie elektrických okruhov v dome: Osvetľovacích okruhov, zásuvkových okruhov a silnoprúdových spotrebičov.
• Umiestnenie všetkých prístrojov: Vývodov, zásuviek, vypínačov, svetiel.
• Konfiguráciu a umiestnenie rozvodnice: Ističov, prúdových chráničov, prepäťových ochrán a uzemnenia.
• Prehľad použitého materiálu a jeho parametre: Priemery káblov, typy ističov, počet modulov v rozvodnici.

Projekt predstavuje „modrú knižku“ pre realizačný tím, dodávateľov a revízne orgány - bez neho nie je možné bezpečne, zákonne ani ekonomicky vykonať elektroinštaláciu.

Význam projektovej dokumentácie

Projektová dokumentácia plní niekoľko zásadných funkcií, ktoré sú kľúčové pre úspešnú a bezpečnú realizáciu elektroinštalácie:

• Zabezpečiť bezpečnosť a súlad s normami: Projekt definuje, aké materiály a prístupy sa použijú, aby sa minimalizovalo riziko skratu, požiaru či úrazu elektrickým prúdom.
• Zjednodušiť realizáciu: Dodávateľom a elektrikárom poskytuje jasný návod, kde a ako viesť káble, aké ističe použiť a ako zapojiť jednotlivé okruhy.
• Optimalizovať náklady: Vypočíta presné množstvo materiálu, čím sa zabráni nadbytočným nákupom aj nedostatkom na stavbe.
• Uľahčiť budúcu údržbu a rozšírenie: Jasné výkresy a popisy umožňujú neskoršie bezpečné rozšírenie alebo údržbu systému bez zbytočného hľadania a rizika poškodenia.
• Získať povolenia a revízie: Úrady či revizní technici vyžadujú projekt pred vydaním kolaudačného súhlasu či revízneho protokolu.

Štruktúra a obsah projektu elektroinštalácie

Typický projekt elektroinštalácie obsahuje viacero dielčích častí, ktoré komplexne pokrývajú všetky aspekty inštalácie:

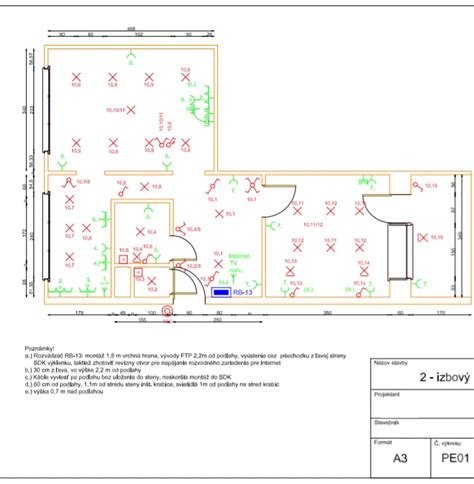

• Pôdorysové výkresy: Zobrazenie všetkých miestností s označenými pozíciami zásuviek, vypínačov a svetiel, ako aj vykreslené trasy vedení (kabeláže) medzi rozvádzačom a jednotlivými vývodmi.
• Schéma rozvádzača: Grafické znázornenie modulov (ističe, RCD, prepäťová ochrana) v rámci rozvodnice s popiskami, aké prúdové a charakteristiky má každý istič a aké okruhy chráni.
• Jednopólové schémy okruhov: Detailné zapojenie fázového, nulového a ochranného vodiča pre každý okruh, s označením typov a počtu žíl, priemeru vodičov a spôsobilosti použitia.
• Tabuľky materiálu (BOM): Vyčíslenie množstva a typov káblov (napr. 3 × CYKY 3×2,5 mm² pre zásuvky), počet a typ ističov (B16, C10, A30 RCD), a ďalšie prvky (zásuvky, vypínače, svorkovnice, rozvodnica s rezervou modulov).
• Popisné časti: Odsek o použitých normách a technických požiadavkách (STN, IEC) a inštruktážne texty pre elektrikárov týkajúce sa bezpečnostných postupov a návodu na merania po montáži.

Kto vyhotovuje projekt a zodpovednosť

Projekt elektroinštalácie vyhotovuje certifikovaný projektant elektroinštalácií - osoba so zodpovedajúcim vzdelaním a oprávnením, zvyčajne elektroinžinier alebo technik. Často dochádza k spolupráci s revíznym technikom, ktorý konzultuje detaily ochranných prvkov a ktorý nakoniec vykoná revíziu inštalácie.

Projekt môže vyžadovať schválenie miestneho stavebného úradu v rámci stavebného povolenia. Projektant preberá zodpovednosť za to, že schéma zodpovedá legislatíve a normám, a zabezpečuje aj zakreslenie správnych bezpečnostných značiek a upozornení.

Určenie potreby materiálu podľa projektu

Dokumentácia presne vypočíta množstvo a špecifikáciu materiálu, čo je kľúčové pre efektívne rozpočtovanie a minimalizáciu odpadu:

• Dĺžka káblov: Na základe vykreslených trás a ich dĺžok (s rezervou zvyčajne +5 %).
• Priemer vodičov: Podľa prúdového zaťaženia každého okruhu (napr. 1,5 mm² pre osvetlenie, 2,5 mm² pre zásuvky, 4-6 mm² pre silnoprúd).
• Počet modulov v rozvodnici: Projekt uvádza, koľko modulov bude obsadených (ističe + RCD) a koľko rezervných je ponechaných.
• Doplnkové prvky: Svorkovnice, farebné označovacie pásky, príchytky, pružné hadice, prepäťová ochrana, uzemňovacia tyč a vodiče.

Takýto výpočet zabezpečí, že na stavbe nebude žiadny materiál chýbať - ani zbytočne prebytočný.

Normy a legislatíva pre elektroinštalácie

Pri projekte a realizácii elektroinštalácie musia byť dodržané platné normy a predpisy. Elektroinštalácia musí byť navrhnutá a zrealizovaná v súlade s platnými normami, najmä:

• STN 33 2000 (súbor pre nízke napätie)
• STN EN 62305 (ochrana pred bleskom)
• STN EN 61643 (SPD - zvodiče prepätia)
• STN 33 2130 (ochrana pred úrazom elektrickým prúdom)
• STN 34 1390 (bleskozvodové zariadenia, ak sú súčasťou projektu)

Projektant do dokumentácie vždy zaznamená odkazy na jednotlivé normy a ich body, aby bola pri revíziách jednoznačná zodpovednosť za dodržanie legislatívy.

Softvér a nástroje na tvorbu projektu

Na efektívnu prípravu výkresov a tabuliek pre projekt elektroinštalácie sa používajú rôzne softvérové riešenia. Medzi populárne nástroje patria:

• QElectroTech: Open-source editor pre tvorbu elektrických schém a symbolov.
• AutoCAD Electrical: Profesionálny nástroj so širokou knižnicou elektro symbolov a automatickým generovaním BOM.
• EPLAN Electric P8: Komplexný BIM-orientovaný softvér pre veľké projekty.
• SketchUp + pluginy: Pre priestorové 3D zobrazenie trás káblov vo veľkých interiéroch.

Všetky tieto nástroje umožňujú šablóny, rýchle vkladanie symbolov a automatické kontroly, čo výrazne zefektívňuje prácu projektantov.

Praktické výstupy projektu pre realizačný tím

Pre realizačný tím sú najdôležitejšie nasledujúce výstupy z projektu, ktoré slúžia ako presný manuál pri inštalácii i pri následnej revízii:

• Čitateľné pôdorysy s legendou symbolov.
• Schémy zapojenia v rozvodnici.
• Tabuľky materiálu (pre objednávku a kontrolu na stavbe).
• Postupy meraní a skúšok (kontinuita, izolácia, funkčnosť RCD).

Postup kontroly a revízie projektu

Po vypracovaní projektu je nevyhnutné dodržiavať postup kontroly a revízie, aby sa zabezpečila jeho správnosť a bezpečnosť inštalácie:

1. Interná kontrola projektantom: Overenie súladu so zadávacími podkladmi a normami.
2. Zadanie do realizačnej dokumentácie: Tlač výkresov, generovanie výkazov materiálu.
3. Revízne skúšky po montáži: Kontrolný merací protokol (kontinuita, izolačný odpor, funkcia RCD).
4. Vydanie revízneho protokolu: Revízny technik potvrdí, že inštalácia zodpovedá projektu a normám.

Len takto zabezpečíte, že realizácia presne odráža návrh a že inštalácia bude spoľahlivá a bezpečná.

Výhody dobre spracovaného projektu

Kvalitný projekt elektroinštalácie prináša množstvo výhod, ktoré sa prejavia počas celej životnosti stavby. Zabezpečuje presné rozpočtovanie bez rizika neočakávaných nákladov, rýchlu realizáciu vďaka jasným návodom, minimálne chyby vďaka jednoznačným výkresom a tabuľkám, jednoduchú údržbu vďaka prehľadnej dokumentácii a možnosť rozšírenia, keďže projektant už na začiatku zabezpečí rezervy pre budúce úpravy.

7-krokový postup plánovania a realizácie elektroinštalácie v byte

Pre komplexné a bezpečné riešenie elektroinštalácie v byte je praktické postupovať v nasledujúcich siedmich krokoch:

Detailný pohľad na hlavný prívod a prípojku

Prvým krokom je vyriešenie spôsobu pripojenia domu k distribučnej sieti a rezervovaného príkonu. Pri nových stavbách je potrebné v žiadosti o stavebné povolenie priložiť aj projekt prípojky k sieťam. Rozvodný podnik sa vtedy vyjadrí, či s danou prípojkou súhlasí a či požadovaný výkon možno odoberať z verejnej siete.

Hlavný istič sa dimenzuje na základe súčtu inštalovaného výkonu a koeficientu súčasnosti. Pre rodinné domy sa podľa veľkosti a inštalovaného výkonu najčastejšie používa istič 25 A. Prípojka predstavuje zariadenie pre napojenie domácnosti k elektrickej sieti. Začiatok prípojky je v distribučnej sústave a jej koniec sa nachádza u vás doma - v rozvodnej skrini.

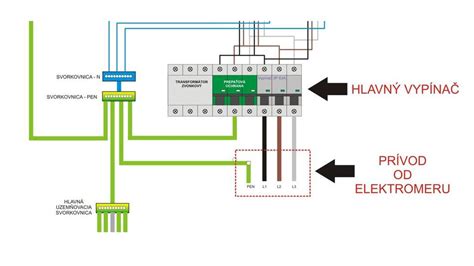

Uzemnenie a komplexná ochrana pred prepätím

Druhým krokom je riešenie uzemnenia, hlavného pospojovania (HUS), prípadného bleskozvodu a koordinácie zvodičov prepätia (SPD). Určite nezabudnite na uzemnenie všetkých elektrických zariadení. Uzemnenie slúži ako ochranný prvok, ktorý znižuje riziko úrazu elektrickým prúdom v prípade poruchy izolácie spotrebiča.

Ochrana pred prepätím (SPD) musí byť riešená v súlade s externou ochranou (bleskozvod) a typom napájania. Veľké prepätie môže vzniknúť v elektrickom obvode, ak do bleskozvodu nášho domu (alebo v jeho blízkosti) udrie blesk. Napätie sa zvedie do zeme, vzniká veľký prúd, ktorého časť sa cez uzemnenie môže dostať do zásuviek. Elektroinštalácii blesky nejako zvlášť ublížiť nemôžu, no môžu poškodiť spotrebiče pripojené na ňu. Všetky prístroje, ktoré máme pripojené v pohotovostnom režime, a je ich naozaj dosť, sa môžu poškodiť prepätím blesku. Preto odborníci odporúčajú použiť jeden zvodič prepätia priamo v rozvádzači, napríklad zvodič PRF1 12,5r. Ten ochráni väčšinu domácich spotrebičov pri blízkom údere blesku s následným prepätím a prúdom do 100 kA.

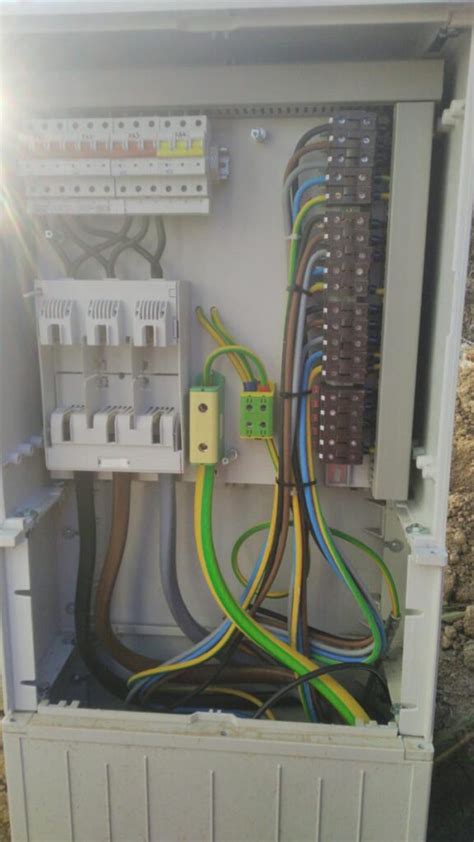

Domový rozvádzač a kľúčové ochranné prvky

Štvrtým krokom je návrh a usporiadanie domového rozvádzača. Rozvodnica je najvýznamnejšou časťou elektroinštalácie. V dome alebo v byte je nainštalovaný najčastejšie modulárny rozvádzač vo vyhotovení na stenu alebo pod omietku, ktorý sa na Slovensku predáva napríklad pod obchodným názvom Minipragma. Rozvádzač je s elektromerovým rozvádzačom spojený káblom, ktorý sa dimenzuje na hodnotu ističa v elektromerovom rozvádzači. Napríklad pre 25 A istič to môže byť kábel CYKY 5 x 10 mm2.

Ističe chránia elektroinštaláciu pred nadprúdom a skratom a slúžia zároveň ako vypínače, ktorými môžete príslušný okruh odpojiť od napätia. Na ističoch sa neoplatí šetriť a vždy radšej rozdeľte byt, resp. dom na viacero okruhov. Ak použijete jeden istič na všetky zásuvky, v prípade poruchy nebudete môcť používať ani jednu zásuvku, pokým poruchu neodstránite.

Prúdové chrániče (RCD) a RCBO

Prúdové chrániče sú kľúčovou súčasťou ochrany pred úrazom elektrickým prúdom. Normy vyžadujú prúdové chrániče pre zásuvkové obvody v obytných budovách s určitými výnimkami. V praxi sa odporúča mať všetky bežné zásuvkové okruhy chránené RCD (prúdový chránič) alebo RCBO (kombinovaný istič s RCD).

• Minimum: Jeden RCD pre viac okruhov (napr. väčšiu časť domu).
• Odporúčané riešenie: Viac RCD rozdelených podľa skupín okruhov, napríklad samostatne pre kuchyňu, kúpeľne, technickú miestnosť, garáž/exteriér a obytné miestnosti.
• Future-proof / komfort: Použitie RCBO pre kľúčové okruhy ako práčka, sušička, kuchyňa, technická miestnosť, dielňa alebo wallbox pre elektromobil.

Norma predpisuje minimálne jeden chránič s hodnotou rozdielového prúdu 30 mA (ktorý chráni zdravie osoby), no pre vyšší komfort a bezpečnosť sa ich môže použiť aj viac. V prípade zaúčinkovania jedného chrániča sa vypínajú všetky obvody. Pri použití viacerých chráničov obvody vypínajú oddelene, čo minimalizuje obmedzenie prevádzky v domácnosti. Dobre je namontovať všetky prvky (ističe, rozvádzač, prúdové chrániče) od jedného výrobcu, ktoré sú testované pri vzájomnom spolupôsobení a vypínajú sa v takom poradí, aké je potrebné.

Rozvodnú skrinku môže osadiť prístrojmi iba firma s príslušným oprávnením, ktorá skrinku zároveň otestuje a vydá protokol o kusovej skúške rozvádzača. Pri jej výbere by ste mali myslieť na to, že v budúcnosti do nej možno budete chcieť pridať ďalšie prístroje. Rozvodná skriňa by mala mať dostatočnú kapacitu (pre 4-izbový byt minimálne 12 - 18 modulov).

Káble a ich inštalácia

Elektrické rozvody si viete predstaviť ako sieť káblov, ktoré vedú v stenách a v podlahe domu. Skryté zapojenie v dome je obľúbenejšie a odolnejšie, a celý rad nie je výrazný. Drôty by mali prechádzať pozdĺž stien a stropu iba striktne vertikálne a horizontálne, s otočením v pravom uhle. Pre bezpečnosť a ochranu vkladáme káble do dutého potrubia, tzv. husích krkov.

Na rýchle a presné vyrezanie línií v stenách slúži drážkovacia fréza (flexa). Následne sa manuálne vyseká drážka. Káble vkladáme do vytvorenej drážky a pripevníme ich sponami alebo sadrou. Pre exteriér sa používajú káble určené priamo na podzemnú inštaláciu, ktoré by mali byť dodatočne zabezpečené ochrannou trubicou. Výkop pre uloženie káblov je ideálne 70 centimetrov hlboký, hladký a bez kameňov, ktoré by mohli káble poškodiť.

Najjednoduchším spôsobom inštalácie je vedenie káblov po stene. Na ich uchytenie slúžia zverné spony a chráničky. Zverné spony sa upevňujú do steny v rozostupoch približne 30 až 40 centimetrov. Káble zo steny vychádzajú cez univerzálne krabice - plastové krabičky určené pre inštaláciu vypínačov a zásuviek.

Voľba materiálu: Meď vs. hliník

V minulosti sa pre elektroinštalácie často používali hliníkové káble kvôli ich nižšej cene. V dnešnej dobe sa však preferuje meď. Meď je síce drahšia, ale jej vlastnosti sú výrazne pozitívnejšie. Meď má menší elektrický odpor a vyššiu pevnosť ako hliník. Navyše sa ľahšie spája a zvára. Hliníkové káble majú tendenciu sa uvoľňovať spod svoriek, čo môže viesť k prehrievaniu a potenciálnemu riziku požiaru, najmä pri starých inštaláciách. Preto sa odporúča vymeniť pôvodné hliníkové prívodné káble za nové medené, čím sa zvýši bezpečnosť a spoľahlivosť celej elektroinštalácie. Napriek tomu, že sa hliník už v nových inštaláciách takmer nepouživa, stále sa s ním môžeme stretnúť v starších bytoch a domoch.

Bezpečné zapojenie zásuviek a vypínačov

Piatym krokom je konkrétne rozmiestnenie zásuviek, vypínačov a ovládania svetiel v miestnostiach. Bezpečné zapojenie zásuviek je jedným z najdôležitejších aspektov elektroinštalácie. Pri inštalácii zásuviek dodržujte zásadu používania kvalitných certifikovaných materiálov a realizujte zapojenie presne podľa schémy. Systém zapojenia je najčastejšie paralelný, čo umožňuje pripojiť viacero zásuviek na jeden okruh bez toho, aby sa navzájom ovplyvňovala ich funkčnosť.

Bežne sa na jeden zásuvkový obvod zapája maximálne 10 zásuviek (myslí sa tým vývod), pričom v obvode môže pretekať maximálny prúd 16 A. Na zásuvkové okruhy sa používajú vodiče s prierezom 3 x 2,5 mm2 (napr. káble CYKY 3 x 2,5 mm2). Na zásuvkové obvody sa používajú jednopólové ističe s menovitým prúdom 16 A a vypínacou charakteristikou B.

Pri plánovaní zohľadnite, že v obývačke alebo v detských izbách, kde sa často používa elektronika, je potrebné umiestniť viac zásuviek. Predlžovačky alebo predlžovacie káble by mali byť len dočasnou pomocou.

V prípade potreby umiestnenia viacerých zásuviek vedľa seba alebo pod sebou sa používajú jednozásuvky a viacnásobné rámčeky. Značkoví výrobcovia ponúkajú širokú škálu farebných a materiálových riešení. Pre zvýšenie bezpečnosti, najmä v domácnostiach s malými deťmi, sa odporúča použiť zásuvky s detskými clonkami. Tieto zásuvky majú svorky prekryté krytom, ktorý sa otvorí iba pri súčasnom zatlačení oboch cloniek vidlicou. Ak dieťa strká do otvoru iba jeden predmet, clonka sa zasekne a nedôjde ku kontaktu s napätím.

Pri plánovaní zásuviek je dôležité zvážiť aj ich umiestnenie v rámci jednotlivých miestností. V obývačke by ste mali venovať pozornosť aj dátovým a televíznym zásuvkám. Vždy je lepšie mať tieto zásuvky predimenzované ako naopak, vzhľadom na neustále rastúci počet pripojiteľných zariadení. Osvedčilo sa mať jednu zásuvku vždy pri dverách na tej strane, kde je aj vypínač na svetlo.

Špecifiká elektroinštalácie v kuchyni a kúpeľni

Osobitnú pozornosť si zaslúži kuchyňa. Je vhodné rozdeliť zásuvkové obvody na spotrebiče zabudované v kuchynskej linke (umývačka riadu, elektrická rúra, chladnička, mikrovlnná rúra, kávovar) a na spotrebiče položené na linke. Každý zabudovaný spotrebič by mal mať svoju vlastnú zásuvku.

Dôležité je tiež pamätať na samostatné okruhy pre spotrebiče, ktoré vyžadujú nepretržité napájanie alebo sú citlivé na výpadky prúdu, ako napríklad kotol, práčka, chladnička, domáca vodáreň alebo alarm. Práčka v kúpeľni musí mať podľa predpisov samostatný okruh. V miestnostiach s vysokou vlhkosťou, ako sú kúpeľne, sa vypínače a zásuvky odporúčajú umiestniť mimo dosah striekajúcej vody, ideálne aspoň 60 cm od vane.

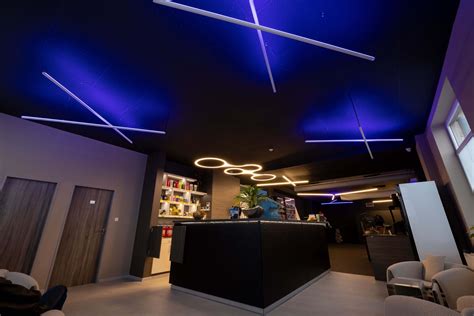

Osvetlenie: Tvorba atmosféry a úspora energie

Tvorba správneho osvetlenia je zásadná pre vytvorenie príjemnej atmosféry v každej miestnosti. Pri výbere osvetlenia sa zamerajte na typy svietidiel, ich umiestnenie a intenzitu svetla. Pri inštalácii osvetlenia dbajte na kvalitné vedenie a zachovávajte správnu výšku umiestnenia svietidiel.

Na svetelné okruhy sa používajú vodiče s prierezom 3 x 1,5 mm2. Na svetelné obvody sa používajú ističe s menovitým prúdom 10 A. Umožňujú inteligentnú inštaláciu, kde sa vypínače môžu „učiť“, ktoré svietidlo budú zapínať, a poskytujú užívateľovi flexibilitu pri zmene rozmiestnenia nábytku. Taktiež umožňujú nastaviť úroveň osvetlenia a tým vytvoriť požadovanú náladu - napríklad pri stolovaní pridať viac svetla, alebo pri oddychu svetlá ubrať. Niektoré prvky, ako napríklad stmievače radu Unica, si pamätajú poslednú nastavenú hodnotu stmievania a pri ďalšom zapnutí sa rozsvietia presne podľa posledného nastavenia.

Tipy na osvetlenie, ako sú LED žiarovky, sa odmenia výraznou úsporou energie a dlhou životnosťou. LED technológia je dnes štandardom pre moderné a úsporné osvetlenie.

Inteligentné elektroinštalácie a moderné riešenia

V súčasnosti sa čoraz viac presadzujú moderné technológie a inteligentné riešenia v oblasti elektroinštalácie. Inteligentné inštalácie umožňujú automatizáciu domácnosti, ovládanie osvetlenia, tienenia, vykurovania či zabezpečovacích systémov prostredníctvom smartfónu alebo hlasových asistentov. Domácnosť je možné v režime smart home jednoducho nastaviť a ovládať tak, aby šetrila energie a zároveň financie.

Vďaka možnostiam inteligentnej elektroinštalácie je možné nastaviť si rôzne scenáre pre rôzne situácie - napríklad „prebudenie“, „odchod z domu“ alebo „príchod domov“. Tieto systémy dokážu optimalizovať spotrebu energie a zvýšiť komfort bývania. Pre stabilné internetové pripojenie (home office, TV, multimédiá, smart home) má zmysel riešiť aj štruktúrovanú kabeláž.

Fotovoltika sa stáva čoraz dostupnejšou a umožňuje vyrábať vlastnú elektrickú energiu zo slnečného žiarenia. Panely a ďalšie komponenty výrazne zlacneli, čím sa táto technológia stáva atraktívnejšou pre bežných spotrebiteľov. Vedľa meniča bude malý fotovoltický rozvádzač, ktorý bude s meničom prepojený. Zo skrinky zároveň povedú do hlavného rozvádzača domu dva silové káble a uzemňovací vodič. Už pri projekte je rozumné počítať s rezervou príkonu, miestom v rozvádzači, chráničkami a prípadne aj pripravenými prívodmi pre FVE a wallbox.

Rozpočtovanie a náklady na elektroinštaláciu

Pri plánovaní elektroinštalácie je nevyhnutné zohľadniť aj rozpočet. Náklady sa môžu výrazne líšiť v závislosti od komplexnosti prác, rozsahu rekonštrukcie alebo novostavby a použitých materiálov. Odporúča sa vypracovať si presný plán, ktorý zohľadní všetky predpokladané náklady na materiály, prácu odborníkov a prípadné dodatočné úpravy.

Pri prerábke elektrických rozvodov v byte alebo dome sú hlavnými nákladovými položkami medené káble, elektrické zásuvky a vypínače, prípadne nová rozvodná skriňa s ističmi. Okrem toho je potrebné počítať s nákladmi na elektrikársku sadru, stierku na vyspravenie drážok a samozrejme s odmenou pre elektrikára. Celkové náklady na prerábku elektrických rozvodov v jednom prípade dosiahli približne 400 eur, čo zahŕňalo materiál, požičanie náradia a odmenu elektrikárovi. Je dôležité si uvedomiť, že cena závisí od rozsahu prác a použitých materiálov. Odporúča sa neodkladať obnovu starých inštalácií, pretože môžu byť nebezpečné a ich dlhodobé zanedbávanie môže viesť k vyšším nákladom na opravy v budúcnosti.

Konzultácia s odborníkmi: Kľúč k optimálnemu riešeniu

Odborníci jednohlasne odporúčajú, aby ste pred zahájením akýchkoľvek prác na elektroinštalácii vyhľadali konzultáciu s kvalifikovaným elektrikárom. Skúsený elektrikár vám pomôže naplánovať rozvody optimálne s ohľadom na vaše potreby a špecifiká bytu, čím sa vyhnete častým chybám a potenciálnym problémom.

Konzultácia s projektantom alebo elektrikárom je dôležitá aj pri určovaní počtu a umiestnenia zásuviek, vypínačov a osvetlenia. Projektant predpíše základné požiadavky, no užívateľ si môže detailne určiť svoje preferencie. Napríklad, kde presne bude umiestnené svetlo, či bude jedno alebo viacero svietidiel, kde bude vypínač, či bude ovládaný z jedného alebo viacerých miest. Pri plánovaní rozmiestnenia zásuviek je dobré poznať aj presné rozloženie nábytku v priestore. Taktiež je potrebné myslieť na miesta, kde budete pripájať menej bežné spotrebiče, ako napríklad vysávač, preto nezabúdajte na návrh zásuviek aj na chodbách a schodiskách. Svoje návrhy by ste mali konzultovať aj s rodinou, pretože je dôležité zvážiť aj ich potreby a zvyklosti.

Najčastejšie chyby pri elektroinštalácii a ako sa im vyhnúť

Medzi najčastejšie chyby pri elektroinštalácii patria nedostatočné dimenzovanie káblov, neprimerané umiestnenie zásuviek a ignorovanie bezpečnostných predpisov. Mnohí sa snažia ušetriť tým, že si práce vykonávajú sami, čo však často vedie k nebezpečným situáciám. Je dôležité neprehliadať detaily a zveriť prácu profesionálom.

Jednou z častých chýb je aj nesprávne dimenzovanie káblov. Na zásuvky sa bežne používa kábel CYKY-J 3×2,5 mm2 v kombinácii s 16 A ističom, na osvetlenie potom kábel CYKY-J 3×1,5 mm2 s 10 A ističom. Na prípojky sa používajú káble CYKY 5×10 A a hrubšie alebo ich hliníková alternatíva AYKY.

Ďalšou chybou je nedostatočný počet zásuviek. Predlžovačky by mali slúžiť len ako dočasné riešenie. Na rozdiel od pevnej elektroinštalácie nie sú chránené pred poškodením, čo môže viesť k skratu či požiaru. Omnoho bezpečnejším riešením je používať dostatočný počet zásuviek priamo v stene.

Pri elektroinštaláciách sa často zabúda na slaboprúdové rozvody, ako sú dátové káble, káble pre alarmy, TV alebo satelitný signál. Myslí sa, že všetko sa dá prepojiť bezdrôtovo cez WiFi, čo však nikdy nedosiahne také spoľahlivé pripojenie ako kábel. Slaboprúdové káble je potrebné uložiť do chráničky, pretože nemajú vhodnú izoláciu na priame uloženie pod omietku. Svojpomocné práce bez znalostí predstavujú vysoké riziko úrazu, požiaru a právnych dôsledkov, preto elektroinštalačné práce môže vykonávať len osoba s odbornou spôsobilosťou.

Revízia a dokumentácia elektroinštalácie

Posledným krokom v procese je výchozia revízia a dokumentácia stavu, s úvahou o budúcom rozšírení. Finálnu revíziu prevádza revízny technik, ktorý vykoná prehliadku a kontrolné meranie. K revízii sa vystaví revízna správa. Obsahuje informácie o všetkých činnostiach prevádzaných počas revízie a prípadné zistené závady. Záverom revízie je, že elektrické zariadenie je spôsobilé na bezpečnú prevádzku. V prípade, že sa objavia závady, je potrebné ich bezodkladne odstrániť.

Revízia elektroinštalácie je odborná kontrola, ktorá overuje súlad inštalácie s normami a predpismi. Je povinná pre všetky nové elektroinštalácie a rekonštrukcie. Bez potvrdenia od revízneho technika sa stavba nemôže úspešne skolaudovať. Revízia je odborne povedané prvá odborná prehliadka a odborná skúška elektroinštalácie. Chránite tým nielen seba a svoju rodinu, ale aj ďalších obyvateľov bytu. V prípade škôd spôsobených poruchou elektriny bez revízie, poisťovňa nemusí preplatiť plnenie a môžete niesť zodpovednosť za škody na majetku a zdraví. Pre murované obytné objekty je pravidelná revízia povinná každých 5 rokov.
