Zmiešavacie ventily sú kľúčové prvky armatúry, ktoré umožňujú reguláciu systémov teplovodného ústredného kúrenia. Ich primárnou funkciou je regulácia teploty vykurovacej vody prostredníctvom miešania vykurovacieho média (horúcej vody odoberanej zo zdroja tepla, napr. z kotla) a návratu z vykurovacieho systému (ochladenej vody vracajúcej sa z inštalácie).
Týmto spôsobom zmiešavacie ventily zabezpečujú optimálnu teplotu distribuovanú do radiátorov alebo iných prvkov vykurovacieho systému. Vďaka nim je možné optimálne spravovať energiu, minimalizovať tepelné straty a predĺžiť životnosť celej vykurovacej inštalácie.
Prečo sú zmiešavacie ventily kľúčové?
Zmiešavacie ventily pomáhajú udržiavať stabilné pracovné podmienky systému ústredného kúrenia, čo je obzvlášť dôležité pre zabezpečenie tepelného komfortu v miestnostiach.
Hlavným cieľom používania zmiešavačov je zabrániť "studenému návratu". Studený návrat je veľmi škodlivý, najmä pre moderné vykurovacie zariadenia, ako sú plynové kotly. Vďaka miešaniu médií môžeme zvýšiť teplotu vody vracajúcej sa do kotla (alebo iného zdroja tepla - krbu s vodným plášťom, elektrického kotla či tepelného čerpadla). Zvýšenie teploty návratu umožňuje zabrániť kondenzácii pary na stenách kotla alebo podobného vykurovacieho zariadenia, ktoré používame. To znamená, že v dlhodobom horizonte sa vyhneme korózii vnútri kotla.
Netreba asi dodávať, že korózia, teda jednoducho hrdzavenie oceľových prvkov kotla, má zásadný vplyv na jeho životnosť a prevádzku. Týka sa to hlavne oceľových kotlov, staré liatinové kotly nevyžadujú miešanie, aj keď ho možno používať z iných dôvodov, napríklad na dosiahnutie možnosti regulácie teploty.
Aby sa predišlo korózii kotla, je potrebné nastaviť ventil tak, aby voda vracajúca sa do kotla mala teplotu najmenej 50-55°C (môžete sa stretnúť s rôznymi údajmi oscilujúcimi okolo tejto hranice). Samozrejme, ak hovoríme o nízkoteplotných systémoch, v ktorých zariadenie pracuje napríklad na 45°C - napríklad pri kondenzačných kotloch alebo tepelných čerpadlách - teplota návratu by mala byť primerane nižšia.
Trojcestný ventil: Konštrukcia a Funkčnosť
Zmiešavacie ventily sa zvyčajne vyskytujú v dvoch variantoch - 3-cestné ventily a 4-cestné ventily (štvorcestné). Medzi zmiešavačmi je rozhodne najpopulárnejší 3-cestný ventil.
Definícia a princíp fungovania
Trojcestný ventil je zariadenie s tromi portami pre prietok. Funguje hlavne na princípe zmiešavania dvoch prúdov média (horúceho a chladnejšieho) alebo rozdeľovania jedného prúdu na dva rôzne okruhy. V praxi to znamená, že tento ventil môže plniť funkciu zmiešavania aj rozdeľovania, v závislosti od potrieb vykurovacieho systému, avšak nemôže vykonávať obe funkcie súčasne.
Schéma fungovania spočíva v smerovaní prúdu média z jedného vstupného portu do dvoch výstupných portov, alebo naopak, v spájaní dvoch prúdov do jedného vstupného portu.
Typy a aplikácie trojcestných ventilov
Trojcestné ventily sa delia na dva základné typy podľa ich funkcie v systéme:
- Miešací ventil: Spája dva prúdy média - horúceho a chladnejšieho - za účelom dosiahnutia stabilnej teploty, ktorá následne smeruje do vykurovacieho alebo chladiaceho okruhu. Toto je užitočné napríklad na reguláciu teploty vody smerujúcej do radiátorov alebo podlahového vykurovania.
- Rozdeľovací ventil: Rozdeľuje jeden prúd média do dvoch rôznych okruhov. Toto je užitočné v systémoch, kde je potrebné súčasne zásobovať dva nezávislé okruhy, napríklad radiátory a bojler.
Vďaka svojej konštrukcii a funkcii sú trojcestné ventily ideálne pre domáce a malé zariadenia, kde umožňujú riadenie toku teplej a studenej vody. Používajú sa vo vykurovacích alebo chladiacich systémoch na prepínanie medzi rôznymi cestami alebo na miešanie médií, čo zabezpečuje presnú reguláciu teploty v podlahovom vykurovaní, centrálnych vykurovacích systémoch a klimatizáciách. Trojcestné ventily, ktorých súčasťou je valcový uzáver, dovoľujú prerušenie toku nezávisle na tlaku medzi rôznymi cestami. Hlava ventilu je navyše odnímateľná, čo uľahčuje údržbu a servis.
Výhody a nevýhody trojcestného ventilu
- ✔️ Jednoduchá konštrukcia. Trojcestný ventil má jednoduchšiu stavbu, čo uľahčuje jeho inštaláciu a údržbu.
- ✔️ Univerzálnosť.
- ❌ Obmedzená regulácia. Trojcestný ventil neumožňuje súčasné zmiešavanie a rozdeľovanie prúdov, čo môže obmedzovať jeho použitie v zložitejších inštaláciách.
- ❌ Nižšia presnosť.
Montáž a pripojenie trojcestného ventilu
Otázka, ako pripojiť trojcestný ventil, závisí od špecifikácií inštalácie a jej zamýšľanej funkcie (miešanie alebo rozdeľovanie médií).
Kde namontovať trojcestný ventil?

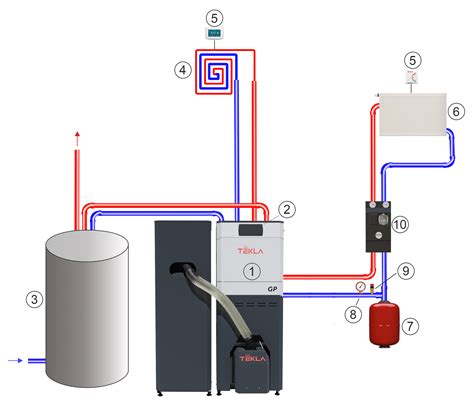

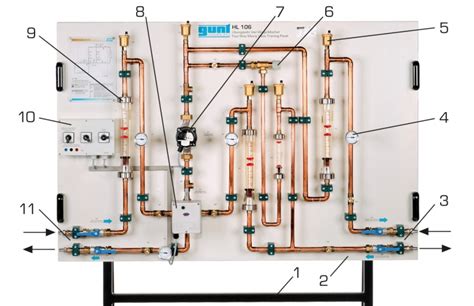

Vo všeobecnosti sa trojcestný ventil montuje na prívodnom potrubí, kde jedným portom vchádza médium z kotla a dvoma ďalšími portami vychádza do rôznych okruhov (napríklad podlahového vykurovania a radiátorov). Dôležité je, aby smery prietoku zodpovedali označeniam na ventile, čo zabezpečí jeho správnu funkciu. Trojcestný ventil by mal byť namontovaný pred čerpadlom. Takéto umiestnenie umožňuje efektívne miešanie alebo rozdeľovanie prúdov média pred jeho prečerpaním. Ventil pred čerpadlom zabezpečuje stabilný prietok a bráni kavitácii, ktorá by mohla poškodiť čerpadlo.
Možnosti montáže: Prívod vs. Návrat
Trojcestný ventil môže byť namontovaný ako na prívode, tak aj na návrate, v závislosti od požadovaného efektu v vykurovacom alebo chladiacom systéme.
- Regulácia teploty na prívode: 3-cestný ventil namontovaný na prívode umožňuje kontrolu teploty vody smerujúcej do vykurovacieho okruhu. Toto je užitočné v inštaláciách, kde je dôležité zabezpečiť médium s vhodnou teplotou pre spotrebiče tepla (napr. radiátory). Miešací ventil v tomto prípade chráni inštaláciu pred prehriatím, najmä v situáciách, keď zdroj tepla (napr. kotol) produkuje extrémne vysoké teploty.

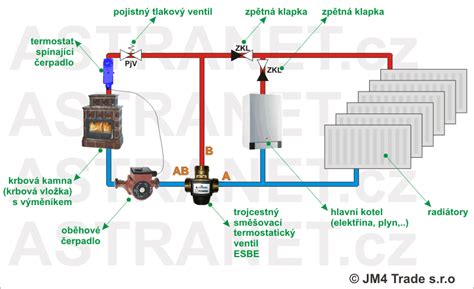

- Regulácia teploty návratu: 3-cestný ventil namontovaný na návrate umožňuje reguláciu teploty vody vracajúcej sa do zdroja tepla. Týmto spôsobom možno chrániť kotol pred príliš nízkou teplotou návratu, čo je obzvlášť dôležité pre kotly na tuhé palivá, ktoré môžu byť citlivé na kondenzáciu.
Nastavenie a kalibrácia
Nastavenie 3-cestného ventilu závisí od cieľovej teploty, ktorú chcete dosiahnuť v danej inštalácii.
- Automatické systémy: V systémoch s automatickým ovládaním servopohonom sa nastavenia obvykle konfigurujú v regulátore, ktorý ovláda polohu ventilu na základe nameraných teplôt. Ak sa používa servopohon, musí byť správne kalibrovaný, aby presne riadil prietok.
- Manuálne nastavenie: Pri manuálnom nastavení je potrebné ventil postupne regulovať a sledovať teplotu v okruhu, až kým nedosiahnete optimálne hodnoty. Napríklad, ak má ventil miešať horúcu vodu z kotla s chladnejšou vodou vracajúcou sa z inštalácie, mal by byť nastavený tak, aby dosiahol teplotu vhodnú pre daný okruh, napríklad 55 °C pre radiátory (čo zodpovedá teplote približne 20-22 °C v miestnosti).

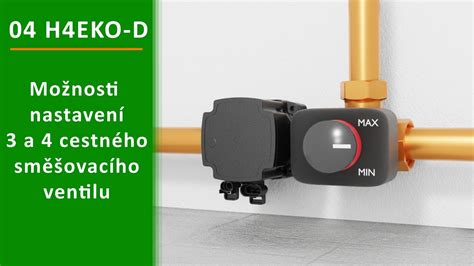

3-cestný ventil s pohonom je už viac rozvinutá verzia zmiešavača. Pohon - namontovaný na tomto zmiešavači - je zodpovedný za ovládanie pohybu ventilu (zatváranie/otváranie prietoku) čo umožňuje jeho automatickú alebo diaľkovú kontrolu. 3-cestný ventil s pohonom je často kľúčovým prvkom v nových systémoch HVAC (Vykurovanie, Vetranie a Klimatizácia) alebo v iných priemyselných systémoch, vrátane chladiacich.
Servis a kontrola funkčnosti
Pokazený 3-cestný ventil môže spôsobovať nesprávnu funkciu vykurovacieho systému, prejavujúcu sa nerovnomerným rozložením tepla, príliš nízkou teplotou v miestnostiach alebo nadmerným zvýšením teploty.
Ako skontrolovať 3-cestný ventil: Je potrebné vykonať vizuálnu kontrolu, overiť správnu činnosť servopohonu a monitorovať teplotu a prietok média v systéme.
Technické parametre trojcestných guľových ventilov so servopohonom
Nižšie sú uvedené technické špecifikácie rôznych modelov trojcestných guľových ventilov so servopohonom, ktoré sa líšia predovšetkým pripojením a prietokom (Kv) a elektrickým napájaním.
| Parametre | R 3/4" | R 1" | R 1 1/4" | R 1 1/2" | R 2" |
|---|---|---|---|---|---|
| Modely s napájaním 230V AC | |||||
| Pripojovacia veľkosť | R 3/4" (EN 10226-1) M | R 1" (EN 10226-1) M | R 1 1/4" (EN 10226-1) M | R 1 1/2" (EN 10226-1) M | R 2" (EN 10226-1) M |
| Maximálny prevádzkový tlak | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar |
| Stredný rozsah prevádzkovej teploty | -10-110 °C | -10-110 °C | -10-110 °C | -10-110 °C | -10-110 °C |
| Rozsah teploty prostredia | -10-55 °C | -10-55 °C | -10-55 °C | -10-55 °C | -10-55 °C |
| Elektrické napájanie | 230 V AC | 230 V AC | 230 V AC | 230 V AC | 230 V AC |
| Trieda ochrany | IP 65 | IP 65 | IP 65 | IP 65 | IP 65 |
| Hodnota kontaktu prídavného mikrospínača (230 V) | 6 (2) A | 6 (2) A | 6 (2) A | 6 (2) A | 6 (2) A |
| Max. tlakový spád (△p max.) | 10 bar | 10 bar | 10 bar | 10 bar | 10 bar |
| Prietokový koeficient (Kv) | 9,9 m³/h | 13,4 m³/h | 22,8 m³/h | 44 m³/h | 50 m³/h |
| Prevádzkový čas (rotácia 90°) | 100 s | 100 s | 100 s | 100 s | 100 s |
| Modely s napájaním 24V AC | |||||
| Pripojovacia veľkosť | R 3/4" (EN 10226-1) M | R 1" (EN 10226-1) M | R 1 1/4" (EN 10226-1) M | R 1 1/2" (EN 10226-1) M | R 2" (EN 10226-1) M |
| Maximálny prevádzkový tlak | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar |
| Stredný rozsah prevádzkovej teploty | -10-110 °C | -10-110 °C | -10-110 °C | -10-110 °C | -10-110 °C |
| Rozsah teploty prostredia | -10-55 °C | -10-55 °C | -10-55 °C | -10-55 °C | -10-55 °C |
| Elektrické napájanie | 24 V AC | 24 V AC | 24 V AC | 24 V AC | 24 V AC |
| Trieda ochrany | IP 65 | IP 65 | IP 65 | IP 65 | IP 65 |
| Hodnota kontaktu prídavného mikrospínača (230 V) | 6 (2) A | 6 (2) A | 6 (2) A | 6 (2) A | 6 (2) A |
| Max. tlakový spád (△p max.) | 10 bar | 10 bar | 10 bar | 10 bar | 10 bar |
| Prietokový koeficient (Kv) | 9,9 m³/h | 13,4 m³/h | 22,8 m³/h | 44 m³/h | 50 m³/h |
| Prevádzkový čas (rotácia 90°) | 100 s | 100 s | 100 s | 100 s | 100 s |
Štvorcestný ventil: Konštrukcia a Funkčnosť
Definícia a princíp fungovania
Štvorcestný ventil má štyri porty pre prietok. Toto zariadenie môže súčasne rozdeľovať aj spájať prúdy média.
Výhody a nevýhody štvorcestného ventilu
- ✔️ Pokročilá regulácia. Umožňuje súčasné zmiešavanie a rozdeľovanie prúdov, čo zabezpečuje lepšie vyváženie teploty medzi prívodom a vratným okruhom.
- ✔️ Lepšia ochrana kotla. Vďaka zložitejšej regulácii štvorcestný ventil lepšie chráni kotol pred nízkou teplotou vratnej vody, čím sa predchádza korózii a predlžuje životnosť zariadenia.
- ✔️ Zvýšená energetická účinnosť.
- ❌ Zložitejšia konštrukcia. Komplexná stavba znamená, že inštalácia a údržba štvorcestného ventilu môžu byť náročnejšie.
- ❌ Vyššia cena.
Trojcestný vs. Štvorcestný ventil: Porovnanie a Voľba
Rozdiely medzi týmito dvoma typmi ventilov sú významné, najmä pokiaľ ide o ich konštrukciu, princíp fungovania a spôsob ovládania. Ich použitie závisí od toho, čo konkrétne chceme dosiahnuť a aký typ zmiešavania vody potrebujeme. Trojcestný ventil a štvorcestný ventil sa líšia hlavne konštrukciou a funkciou v systéme vykurovania.
Kedy zvoliť trojcestný ventil?
Trojcestný ventil je vhodný pre jednoduchšie vykurovacie systémy, kde sú dôležité náklady a jednoduchá obsluha. Trojcestný ventil je často vyberaný v jednoduchších systémoch, kde je kľúčová možnosť zmiešavania alebo rozdeľovania prúdov média. Osvedčuje sa v inštaláciách, ktoré nevyžadujú súčasnú reguláciu prívodu a spätného okruhu, ako sú napríklad systémy podlahového vykurovania alebo jednoduché radiátorové systémy.
- Pre podporu radiátorov v systémoch ústredného kúrenia je lepšou voľbou trojcestný ventil. Tento typ ventilu je ideálny pre jednoduchšie inštalácie, kde je dôležité zmiešať horúce médium z kotla s chladnejším návratom, aby sa dosiahla požadovaná teplota v okruhu kúrenia. Trojcestný ventil umožňuje flexibilné riadenie teploty prívodu do radiátorov, čo pomáha udržať tepelný komfort v miestnostiach. Vďaka svojej jednoduchosti a nižším nákladom je trojcestný ventil vhodnejší pre bežné radiátorové systémy, kde nie je potrebná pokročilá regulácia teploty návratu.
- V systémoch podlahového vykurovania je najlepšou voľbou trojcestný ventil. Tento typ ventilu - známy aj ako zmiešavací ventil pre podlahové kúrenie - účinne znižuje teplotu média pred tým, než vstúpi do vykurovacích okruhov. Ak teda stojíte pred rozhodnutím: zmiešavací ventil trojcestný alebo štvorcestný pre podlahové vykurovanie, vyberte trojcestný ventil. Je dostatočne efektívny na zabezpečenie správnej teploty prívodu, čo je kľúčové pre udržanie tepelného komfortu a ochranu podlahy pred prehriatím.
Kedy zvoliť štvorcestný ventil?
Na druhej strane, štvorcestný ventil sa používa v pokročilejších inštaláciách ústredného kúrenia, kde je dôležité presné riadenie teploty prívodu aj návratu. Štvorcestný ventil má štyri prietokové porty a môže súčasne fungovať ako miešací aj rozdeľovací ventil. Umožňuje zároveň regulovať teplotu na prívode a návrate, čo je obzvlášť užitočné v zložitejších inštaláciách, napríklad s kotlami na tuhé palivá.
- Pre kotly na tuhé palivo je najlepšou voľbou štvorcestný ventil. Tieto ventily chránia kotly pred nízkoteplotnou koróziou zvýšením teploty vratného média. Vďaka pokročilej regulácii teploty prívodu a návratu štvorcestný ventil účinne stabilizuje podmienky prevádzky kotla, čo predlžuje jeho životnosť. Tým sa tiež predchádza kondenzácii, ktorá by mohla viesť k poškodeniu a korózii vnútorných povrchov kotla.
Kľúč k správnej voľbe
Rozhodnutie, či použiť trojcestný alebo štvorcestný ventil, by malo byť podmienené špecifikami konkrétnej inštalácie ústredného kúrenia a požiadavkami na reguláciu teploty.
