Trojcestný ventil je kľúčovým prvkom armatúry, ktorý umožňuje reguláciu centrálneho vykurovania prostredníctvom miešania vykurovacieho média a návratu z vykurovacieho systému. Tepelný ventil pripravuje teplonosnú látku so zadanými parametrami a používa sa na ovládanie systému podlahového vykurovania, reguláciu vykurovania v miestnostiach tej istej budovy, či na vytvorenie vykurovacích systémov vo viacerých samostatných budovách.
Konštrukcia a princíp fungovania
Trojcestný ventil tvorí kovové teleso (zvyčajne z mosadzných zliatin alebo liatiny s antikoróznym povlakom) s tromi ramenami a nastavovacím prvkom vo vnútri. V miešacej batérii nájdeme dva vstupné a jeden výstupný otvor, zatiaľ čo oddeľovací ventil disponuje dvoma výstupnými rúrami a jednou vstupnou.
Regulačný prvok, ktorým môže byť tyč alebo guľa, funguje pomocou externého pohonu (hydraulického, elektrického alebo pneumatického). Pri miešaní sa cez jeden vstup privádza vyhrievaná chladiaca kvapalina a cez druhý ochladený prúd z vratného potrubia. Zariadenie následne zmieša kvapalinu na optimálnu teplotu, ktorá vychádza výstupným potrubím.
How a Jandy 3-Way Valve Works
Hlavné typy ventilov podľa funkcie
- Miešacie ventily: Znižujú teplotu chladiacej kvapaliny zmiešaním horúcej vody a ochladeného prúdu. Sú nevyhnutné pre systémy, kde treba udržiavať presnú teplotu.
- Oddeľovacie ventily: Rozdeľujú tok na dve časti bez zmeny teploty, čo je ideálne na presmerovanie toku do rôznych okruhov.
Klasifikácia podľa spôsobu riadenia
Pohon zabezpečuje pohyb ovládacej tyče a fungovanie celého zariadenia. Rozlišujeme nasledujúce typy:
- Termostatické: Obsahujú tepelne citlivý prvok, ktorý pri zahriatí zväčšuje svoj objem a ovplyvňuje tyč.
- Termostatická hlavica: Vybavená senzorom pripojeným kapilárnou trubicou, čo umožňuje presnejšie nastavenie.
- Elektrický pohon s regulátorom: Senzory merajú teplotu a odosielajú informácie do ovládača, ktorý zabezpečuje veľmi precíznu reguláciu.

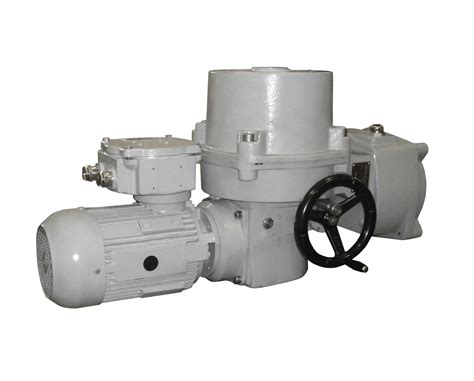

- Servopohon: Zjednodušená verzia, kde pohon prijíma signály priamo zo snímača.
Inštalácia a pripojenie
Správna inštalácia je nevyhnutná pre dlhodobú životnosť systému. Ventily sa inštalujú za prietokom v smere šípok na puzdre. Je dôležité, aby sa na teleso neprenášalo ťahové, krútiace alebo ohybové zaťaženie z potrubia.
Odporúčania pre montáž:
- Pred zariadenie vždy nainštalujte hrubý filter.
- Os termostatickej hlavice musí byť umiestnená kolmo na os potrubia.
- Pohon by mal byť vždy umiestnený nad kohútikom, nikdy nie pod ním.
- Zostavu urobte ľahko odnímateľnú pomocou špeciálnych konektorov alebo „amerických“ tvaroviek.
| Kritérium | Odporúčanie |
|---|---|
| Počet okruhov | Pre zložité systémy voľte automatické elektrické pohony. |
| Priemer | Nesmie byť menší ako prierez okruhov vykurovacieho zariadenia. |
| Materiál | Mosadz je odolnejšia a ľahšia než liatina. |
Prečo používať trojcestné ventily?
Hlavným cieľom používania zmiešavačov je zabrániť „studenému návratu“. Zvýšenie teploty vody vracajúcej sa do kotla (minimálne na 50-55 °C) zabraňuje kondenzácii pary na stenách kotla, čím sa predchádza korózii a predlžuje sa životnosť vykurovacieho zariadenia. Správne zvolený trojcestný automatický ventil navyše dokáže znížiť spotrebu paliva až o 50 %.
