Zabezpečenie prívodu vzduchu pre krb: Kľúč k efektívnemu a bezpečnému kúreniu

Pripojenie krbovej vložky či krbových kachlí na externý prívod vzduchu je v dnešnej dobe pasívnych a nízkoenergetických domov prakticky nutnosť. Moderný krb je účinný zdroj tepla, ktorý na správne horenie potrebuje externý prívod vzduchu.

Prečo je externý prívod vzduchu nevyhnutný pre krb?

Každý plameň na spaľovanie potrebuje kyslík a v moderných domoch s dokonalým tesnením okien a dverí ho často nie je dostatok. Ak krb nemá vlastný prívod, začne si vzduch brať z miestnosti. Tým vzniká podtlak, ktorý môže spôsobiť spätné nasávanie spalín, zadymovanie interiéru a neefektívne horenie. Moderné domy a byty majú kvalitnejšie okná ako tomu bolo v minulosti. Tesnosť okien je dôležitá pre zabránenie úniku tepla z budovy, ale zároveň bránia prísunu čerstvého vzduchu. Tomuto sa prispôsobil aj dizajn a konštrukcia moderných spotrebičov a prívod vzduchu do ohniska je vedený centrálnym kanálom.

Krb alebo krbová vložka funguje na princípe spaľovania. Aby drevo horelo správne, potrebuje dostatok kyslíka. V starších domoch bývali okná a konštrukcie menej tesné, ale dnešné stavby sú úplne iné, a to znamená, že v dome už nie je prirodzený prísun vzduchu taký ako kedysi. V nízkoenergetických a pasívnych domoch je externý prívod vzduchu prakticky veľmi dôležitý, pretože takéto domy sú tesné a citlivé na tlakové zmeny. Ak je dom vybavený rekuperačným systémom, tlakové pomery v objekte sú ešte citlivejšie. Nové domy sú tesnejšie a energeticky úspornejšie, a preto sú moderné vložky často priamo pripravené na napojenie externého prívodu vzduchu.

Výhody externého prívodu vzduchu

Externý prívod vzduchu zabezpečuje stabilné a čisté horenie, vyššiu účinnosť, úsporu paliva a bezpečnú prevádzku aj pri zapnutom digestore alebo rekuperácii. Je nevyhnutný najmä pre nízkoenergetické a pasívne domy, kde prirodzené vetranie prakticky neexistuje. Externý vzduch pre krb nie je nadštandard, ale nevyhnutnosť moderného bývania. Zabezpečuje zdravé spaľovanie, vyššiu účinnosť, bezpečnosť aj komfort. Ak má krb dostatok spaľovacieho vzduchu, horí stabilnejšie a účinnejšie. Pri externom prívode si krb berie vzduch zvonku, takže menej zasahuje do vnútorného prostredia miestnosti.

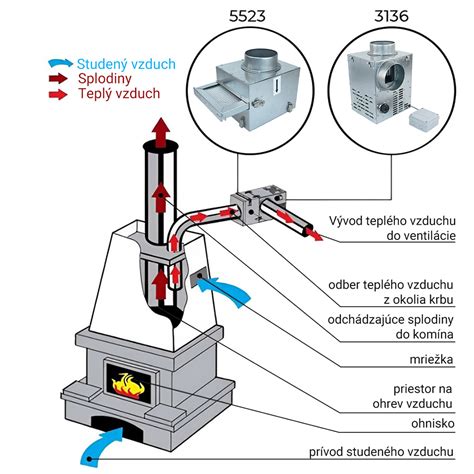

Základný princíp prívodu vzduchu ku krbu

Prívod vzduchu ku krbu je potrubie, ktoré privádza čerstvý vonkajší vzduch priamo do ohniska, takže si krb neberie kyslík z miestnosti. Vďaka tomu dochádza k stabilnému horeniu, vyššej účinnosti a čistejšiemu spaľovaniu bez podtlaku v interiéri. Potrubie môže viesť pod podlahou, stenou alebo v telese komína, podľa konštrukcie domu aj typu vykurovacieho telesa. Správne navrhnutý prívod tak zabezpečuje bezpečnú prevádzku, úsporu energie a dlhšiu životnosť krbu.

Typy prívodu vzduchu

Existujú dva základné spôsoby, ako možno zabezpečiť prívod kyslíka do krbovej vložky:

1. Vnútorný prívod: Vzduch sa nasáva priamo z miestnosti, v ktorej je krb umiestnený. Tento spôsob je jednoduchý, ale môže znižovať kvalitu vzduchu a spôsobovať prievan. Nie je ideálny pre moderné domy s vysokou tesnosťou okien a dverí.
2. Externý (centrálny) prívod: Vzduch sa privádza potrubím priamo z exteriéru. Ide o najvhodnejšie riešenie pre nové domy, pretože nedochádza k úbytku kyslíka v interiéri a systém funguje nezávisle od vetrania miestnosti. Externý prívod je často vybavený regulačnou klapkou, ktorá umožňuje nastaviť množstvo prúdiaceho vzduchu podľa potreby spaľovania.

Pri spaľovaní dreva vzniká chemická reakcia, pri ktorej sa kyslík z okolitého vzduchu spája s uhlíkom obsiahnutým v palive. Ak je kyslíka nedostatok, horenie prebieha neúplne - vzniká dym, sadze a neefektívne využívanie energie. Kvalitný prívod vzduchu zabezpečí úplné spaľovanie paliva, vyššiu účinnosť krbu, menšie množstvo znečistenia a čistejšie sklo na dvierkach. Bez dostatočného prísunu vzduchu krb „dusí oheň“, čo znižuje výkon a skracuje životnosť zariadenia.

Možnosti realizácie externého prívodu vzduchu

Externý prívod vzduchu je možné vyriešiť niekoľkými spôsobmi. Každý z nich má svoje výhody aj špecifické využitie podľa typu stavby a umiestnenia krbu. Správne zvolený systém zabezpečuje dostatok kyslíka na spaľovanie, stabilný ťah aj vysokú účinnosť kúrenia bez rizika podtlaku v interiéri. Pri plánovaní krbu myslite na prívod vzduchu už vo fáze projektu. Najlepšie ho napojte priamo z vonkajšieho priestoru pomocou izolovaného potrubia.

Inštalácia potrubia sa zvyčajne vykonáva počas výstavby alebo rekonštrukcie domu. Potrubie s priemerom 100-150 mm sa vedie z vonkajšej steny alebo z podlahy priamo do priestoru pod ohniskom vložky. Odporúča sa použiť tepelne izolované potrubie, ktoré zabraňuje ochladzovaniu nasávaného vzduchu a vzniku kondenzácie. Dôležité je, aby cesta prívodu bola čo najkratšia a bez ostrých ohybov, ktoré by znižovali prietok. Odborní technici pri montáži vždy dbajú na správne utesnenie, optimálny priemer a bezpečné prepojenie s vložkou podľa noriem EN 13229.

Spôsoby vedenia externého prívodu vzduchu

Externý prívod vzduchu je najčastejšie vedený v podlahe, alebo cez zadnú stenu, prípadne múr rodinného domu a vždy je privedený k miestu realizácie stavby krbu. Ak konštrukcia domu nedovoľuje priviesť vzduch zvonka cez múr, rieši sa to privedením interného vzduchu napr. z podkrovia. V tomto prípade je potrubie vedené z podkrovia, dierou v strope.

Tu sú najčastejšie metódy vedenia prívodu vzduchu:

1. Cez stenu: Ide o najjednoduchší spôsob napojenia, kedy krbová vložka či kachle sú umiestnené pri vonkajšej stene. Vykoná sa prievlak cez vonkajšiu stenu a dierou sa pretiahne flexibilná hliníková hadica rovnakého priemeru, aký má príruba na krbovej vložke či kachliach. Na fasáde sa potom prívod zakončí mriežkou. V ponuke sú ako nerezové, tak farebné prevedenia ukončovacích mriežok. Na prírube krbovej vložky či kachlí sa potom flexibilná hadica proti vysunutiu zaistí sťahovacou páskou. Jednoduché a cenovo dostupné riešenie vhodné najmä pri dodatočnej montáži krbu. Potrubie s dĺžkou do 1 metra prechádza obvodovou stenou priamo do ohniska. Aby bolo nasávanie účinné a bezpečné, je nutné venovať pozornosť kvalitnej izolácii, tesneniu aj vonkajšej mriežke, ktorá chráni otvor pred dažďom a kondenzáciou.
2. Pod podlahou: Toto riešenie je najčastejšie a zároveň najefektívnejšie, najmä pri novostavbách. Potrubie vedie skryto v tepelnej izolácii podlahy a ústi priamo pod krbovú vložku. Vďaka tomu nedochádza k únikom tepla ani k viditeľnému vedeniu potrubia v interiéri. Inštalácia sa vykonáva už pri ukladaní podlahy, takže pôsobí esteticky čisto a funkčne. Základným predpokladom pre možnosť vytvoriť prívod vzduchu vedený v podlaze je samozrejme to, že stavba domu je ešte vo fázi hrubé stavby, pred dokončením čistých podlah. V prípade, že to skladba podlahy dovoľuje, je možné externý prívod vzduchu zhotoviť pomocou tzv. obdĺžnikových rozvodov. Jednotlivé komponenty obdĺžnikových rozvodov sa medzi sebou prepájajú pomocou spojok. K prechodu medzi obdĺžnikovými rozvodmi a guľatou flexibilnou hadicou sa používa redukcia.

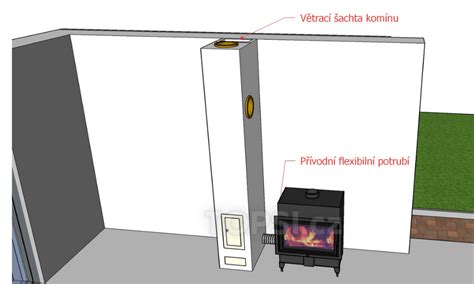

3. Komínom: V tomto prípade sa pre napojenie externého vzduchu využíva vetracia šachta v komíne. Jedná sa o veľmi praktický spôsob, ako bez dodatočného zložitého búrania externý vzduch ku krbu priviesť. S týmto typom komína je však potrebné počítať už pri plánovaní domu. Moderné komínové systémy, ako Schiedel, Heluz alebo Ciko, často obsahujú integrovaný kanál na prívod vzduchu vedený plášťom komína. Vzduch prúdi dutinou komína priamo do ohniska, čo eliminuje potrebu zásahu do obvodových stien. Tento spôsob je ideálny pre pasívne a nízkoenergetické domy, kde je potrebné zachovať vzduchotesnosť konštrukcie.

Tabuľka nižšie sumarizuje vhodné spôsoby vedenia prívodu vzduchu:

Krbové kachle s externým prívodom vzduchu (CPV)

Moderné krbové kachle s externým prívodom vzduchu (označované skratkou CPV - centrálny prívod vzduchu) predstavujú ideálne riešenie pre dnešné úsporné a vzduchotesné domy. Vďaka napojeniu na samostatné potrubie získavajú vzduch potrebný na spaľovanie priamo z exteriéru, nie z miestnosti. Tým sa zabezpečuje dokonalé horenie, vyššia účinnosť a stabilná prevádzka aj pri zapnutej rekuperácii alebo ventilácii. Kachle s CPV tak umožňujú nezávislé a vysoko efektívne kúrenie bez narušenia tlaku a mikroklímy v interiéri. Okrem rúry s priemerom Ø120mm, existuje aj systém plochej plastovej, alebo kovovej rúry, ktorej výhodou je väčšia flexibilita umiestnenia v interiéri.

Možnosti napojenia CPV podľa typu kachlí

Dimenzovanie potrubia a technické požiadavky

Správne dimenzovanie prívodu vzduchu ku krbu je kľúčové pre jeho bezpečnú a efektívnu prevádzku. Potrubie musí zabezpečiť dostatočný prietok vzduchu bez výrazných tlakových strát, ktoré by mohli ovplyvniť ťah aj kvalitu spaľovania. Každý výrobca krbových vložiek zvyčajne uvádza odporúčané parametre, ktorých dodržanie má priamy vplyv na výkon aj životnosť spotrebiča. Príliš úzke vedenie obmedzí prísun kyslíka, zatiaľ čo zbytočne dlhé trasy s mnohými ohybmi môžu spôsobiť nerovnomerné spaľovanie alebo podtlak v ohnisku.

Kľúčové parametre pre dimenzovanie potrubia:

• Minimálny priemer potrubia: 100-150 mm podľa výkonu krbu
• Maximálna dĺžka vedenia: 5 m bez nadmerného počtu ohybov
• Každé koleno pridáva približne 0,5 m odporu
• Potrubie musí byť tepelne aj difúzne izolované, aby nedochádzalo ku kondenzácii alebo únikom vzduchu

Na základnú orientáciu možno použiť jednoduchý výpočet: Plocha prívodu (cm²) = 8 × menovitý výkon kachlí (kW). Napríklad krb s výkonom 10 kW potrebuje otvor s plochou 80 cm², čo zodpovedá potrubiu s priemerom približne 100 mm. Pri vyšších výkonoch je vhodné zvoliť väčší priemer alebo dvojité vedenie, ktoré zabezpečí rovnomerné spaľovanie aj pri plnom zaťažení.

Potrubie sa väčšinou umiestňuje čo najviac k zadnej stene tak, aby vystupovalo z podlahy za vložkou, nie pod vložkou. Musíme ale zároveň počítať s tým, že stenu za krbom budeme izolovať, a preto nesmie byť potrubie úplne pri stene. Pozor si ale musíme dať tiež na celkovú dĺžku prívodu. Prúdením v potrubí samozrejme vznikajú určité straty. Preto je dôležité zvoliť čo najkratšiu trasu prívodu.

Príklad výpočtu a realizácie prívodu vzduchu

Aby sme boli schopní prívod vzduchu správne navrhnúť, ponúka nám norma tabuľku, v ktorej sú stanovené požadované plochy prierezu potrubia v závislosti na dĺžke a prímosti potrubia. Pre jednotlivé úseky potrubia sú definované tzv. "jednotky". Potom teda postupujeme tak, že navrhneme trasu prívodu a jeho zloženie z jednotlivých dielov a následne sčítame jednotky zodpovedajúce týmto dielom. Výpočet si opäť ukážeme na konkrétnom prípade nášho príkladového krbu. Jeho krbová vložka Romotop HEAT 2g 59.50.01 má zozadu prírubu pre napojenie na prívod vzduchu pre spaľovanie o priemere 150 mm. Potrubie postupne tvorí (v smere od krbovej vložky) tieto diely: krátky úsek hliníkového ohybného potrubia o priemere 150 mm, ktorý tvorí koleno 90° (2 jednotky), nasleduje redukcia 90° z kruhového potrubia na obdĺžnikové, ktorú musíme opäť započítať ako koleno 90° (2 jednotky), a potom 2,5 metra rovného potrubia (2,5 jednotky) a na konci ešte krycia vstupná mriežka na fasádu (asi 1 jednotka). Podľa tabuľky uvedenej v norme potom vychází - pre najbližšiu vyššiu hodnotu (8 jednotiek) a našu krbovú vložku o menovitom výkone 7 kW - požadovaná plocha prierezu potrubia 95 cm². To je teda zhruba polovičná hodnota než má naše potrubie.

Pri inštalácii postupujeme nasledovne:

1. Najskôr si určíme vhodnú pozíciu, kde má kruhové potrubie vystupovať z podlahy tak, aby sa nám dobre pripájalo na prírubu krbovej vložky. Vynesú sa preto stredová os budúceho ustavenia krbovej vložky (príruba je vzadu vycentrovaná na stred vložky) a ďalej stredová os potrubia.
2. Začneme skladať jednotlivé diely potrubia.
3. Nakoniec potrubie podľa možností trochu vyspádujeme smerom od krbu von, aby mohol odtekať prípadný kondenzát.
4. Následne je možné položiť izoláciu podlahy a vytvoriť konečnú podlahu, napríklad betónový poter. Z čistej podlahy potom už vystupuje len ohybné hliníkové potrubie.

Význam správnej regulácie vzduchu v ohnisku

Moderné vložky sú vybavené niekoľkými prívodmi - primárnym, sekundárnym a terciárnym vzduchom:

• Primárny vzduch sa privádza do spodnej časti ohniska a pomáha pri rozhorievaní dreva.
• Sekundárny vzduch sa nasáva zhora, prechádza popri skle a zabraňuje jeho očadeniu.
• Terciárny vzduch sa pridáva v zadnej časti spaľovacej komory a zlepšuje dohorenie plynov.

Vďaka tejto trojitej regulácii sa dosahuje vysoká účinnosť a čisté spaľovanie s minimálnymi emisiami. Nasávanie vzduchu patrí medzi kľúčové faktory ovplyvňujúce výkon, účinnosť aj čistotu horenia v krbe. Správne množstvo privádzaného vzduchu rozhoduje o tom, či bude plameň jasný a stabilný, alebo sa bude krb dusiť a dechtovať. Ak sa do ohniska nedostáva dostatok kyslíka, spaľovanie je neúplné, vznikajú sadze, decht a nežiaduci dym. Vzduch sa tak predhrieva, čím sa zvyšuje účinnosť vykurovania, znižuje spotreba dreva a celý systém pracuje ekologickejšie aj ekonomickejšie.

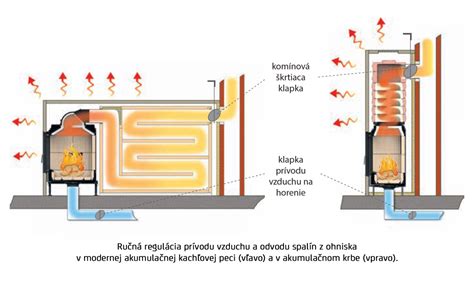

Praktické rady k regulácii vzduchu počas prevádzky

S naplno otvorenými prívodmi vzduchu do ohniska nekúrte príliš dlho, aby ste pec príliš neprehriali. Keď už drevo dobre horí, postupne privierajte prívod vzduchu do ohniska. Plamene by v tejto fáze mali byť svetložlté - ak je plameň tmavočervený až purpurový, spaľovaciemu procesu chýba kyslík a vtedy musíte viac otvoriť klapku. Keď zhasnú posledné plamene nad tlejúcimi uhlíkmi (tretia fáza horenia), úplne zavrite prívod vzduchu na horenie do ohniska aj komínovú klapku a nechajte dávku dohorieť. Po spálení uhlíkov má byť vnútorný povrch ohniska bledý - začmudené ohnisko signalizuje nesprávne horenie.

Pred prikladaním ďalšej dávky do krbovej vložky naplno otvorte komínovú klapku aj primárny prívod vzduchu do krbu. Potom na niekoľko sekúnd pootvorte dvierka a nechajte krb chytiť poriadny ťah. Čo najrýchlejšie priložte a zatvorte dvierka. Celý proces sa potom opakuje: po priložení maximálne otvorte prívod vzduchu do ohniska aj komínovú klapku, nechajte drevo dobre rozhorieť a pomaly postupne uzatvárajte prívod vzduchu.

Automatické riadenie vzduchu

Niektoré nové modely krbových vložiek sú vybavené automatickou reguláciou prívodu vzduchu. Systém pomocou senzorov sleduje teplotu spaľovania a sám upravuje množstvo privádzaného kyslíka. Tým dosahuje optimálnu rovnováhu medzi výkonom, účinnosťou a spotrebou paliva. Takéto riešenia sú ideálne pre používateľov, ktorí chcú maximálny komfort bez potreby neustálej manuálnej regulácie.

Prepojenie s rekuperáciou a moderným vetraním

V novostavbách sa čoraz častejšie využíva rekuperačný systém, ktorý zabezpečuje neustály prísun čerstvého vzduchu a odvádzanie vlhkosti. V takýchto prípadoch je dôležité, aby bol krb vybavený uzatvoreným prívodom, ktorý neovplyvňuje tlak v interiéri. Kvalitné vložky sú kompatibilné s rekuperačnými systémami a spĺňajú požiadavky nízkoenergetických a pasívnych domov.

Najčastejšie chyby pri inštalácii prívodu vzduchu

Hoci sa prívod vzduchu ku krbu môže zdať ako jednoduchý detail, v praxi práve drobné chyby často spôsobujú problémy s horením, dymom alebo dokonca prehriatím ohniska. Správna montáž aj voľba materiálov sú preto absolútne zásadné pre dlhodobo bezproblémovú prevádzku. Mnoho používateľov sa stretáva s problémami spôsobenými nesprávnym návrhom alebo montážou. Medzi najčastejšie chyby patria:

• Nedostatočne izolované potrubie: Bez tepelnej a parotesnej izolácie dochádza ku kondenzácii, ktorá môže spôsobovať vlhkosť, plesne alebo koróziu kovových častí.
• Príliš úzky alebo dlhý prívod: Obmedzuje prúdenie vzduchu, krb nemá dostatok kyslíka a vzniká neúplné spaľovanie, ktoré znižuje výkon aj čistotu skla.
• Nesprávne umiestnený vývod: Vývod orientovaný proti prevládajúcemu vetru alebo vystavený mrazu môže v zime zamŕzať a brániť prísunu vzduchu.
• Zanesená alebo neprístupná mriežka: Prach, hmyz alebo nečistoty obmedzujú priechod vzduchu, čo sa prejaví kolísaním plameňa a zníženou účinnosťou.
• Použitie plastových materiálov, ktoré nie sú tepelne odolné.
• Chýbajúce tesnenie v mieste pripojenia.
• Nesprávna poloha otvoru na vonkajšej fasáde.

Tieto nedostatky môžu viesť k zlému horeniu, spätnému prúdeniu dymu alebo nadmernému znečisteniu vložky.

Údržba a kontrola prívodu vzduchu

Správne fungujúci prívod vzduchu je základom efektívnej a bezpečnej prevádzky krbu. Bez dostatočného množstva kyslíka dochádza k neúplnému spaľovaniu, usadzovaniu sadzí a poklesu výkonu. Preto je dôležité aspoň raz ročne vykonať kontrolu celého systému, od vstupnej mriežky až po napojenie ku krbovej vložke. Skontrolujte, či nie je potrubie zanesené prachom, hmyzom alebo stavebnými zvyškami a overte, že všetky spoje tesnia.

Vonkajšia mriežka by mala byť čistá, voľne priechodná a chránená pred dažďom alebo snehom. Pred vykurovacou sezónou mriežku a potrubie vždy skontrolujte a vyčistite. Aj malá prekážka v prívode vzduchu môže ovplyvniť výkon celého krbu. Pravidelná kontrola prívodu vzduchu predlžuje životnosť spotrebiča aj komína. Zanedbaný systém môže spôsobiť podtlak v miestnosti, zadymovanie interiéru alebo zníženú účinnosť ohniska. Odporúča sa tiež skontrolovať izolačné materiály pri podlahových vedeniach, ktoré môžu časom strácať účinnosť. Odborný servis zahŕňa aj kontrolu prívodu, funkčnosť klapiek a tesnení. Tým sa zaručí bezchybná prevádzka počas celej vykurovacej sezóny.

Pred vykurovacou sezónou urobte jednoduchý test - rozložte oheň pri otvorených dvierkach krbu. Ak po ich zatvorení plameň zhasína, je to jasný signál, že prívod vzduchu nefunguje.
