Plánujete stavbu domu alebo rekonštrukciu bytu a premýšľate, ako najúčinnejšie zatieniť interiér? Rozhodli ste sa pre zatienenie okien vonkajšími žalúziami? Premýšľate, ako zabudovať žalúzie nad oknom, aby neznižovali svetlosť okna a pri vytiahnutí sa skryli pod fasádou? Chcete zabrániť vzniku tepelných mostov pri inštalácii vonkajších žalúzií pod fasádou? Vonkajšie žalúzie, alebo exteriérové žalúzie, sú ideálnym riešením na ochranu pred slnkom a vonkajšími vplyvmi, ktoré môžu ovplyvniť komfort vášho domova. Pre ich správne fungovanie je však veľmi dôležitá správna predpríprava.
Čo je to zateplený kastlík ISO-KASTL a aké sú jeho výhody?

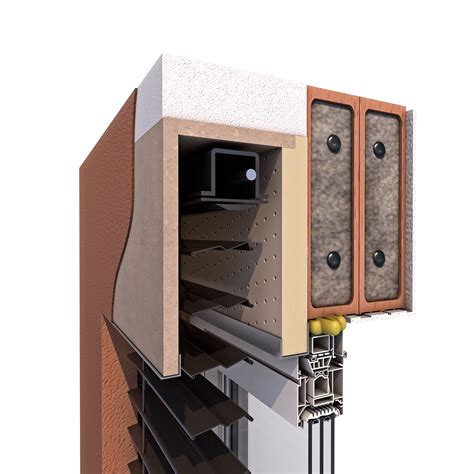

Systém ISO-KASTL je vysoko variabilný sendvičový podomietkový kastlík pre vonkajšie žalúzie, ktorý bol vyvinutý tak, aby mohol byť ľahko a rýchlo zabudovaný do stavby, zjednodušil montáž žalúzií a zamedzil vzniku tepelných mostov. Kastlík pre vonkajšie žalúzie ISO-KASTL sa skladá z izolačného materiálu, ktorý je po obvode tvorený konštrukčnými doskami. V hornej časti a na bokoch je riešený tak, aby ako samonosný prvok umožnil montáž žalúzie. Kastlík pre vonkajšie žalúzie ISO-KASTL je vyrobený z PURENITU® o hrúbke 15 mm, skladá sa z troch obvodových dosiek, dvoch bočníc a hliníkovej ukončovacej a montážnej lišty. Bočné dosky sú k hornej doske prilepené a prisponkované, aby bola dosiahnutá dostatočná pevnosť a stabilita kastlíka.
Povrch dosiek je opatrený fliesom odolným UV žiareniu. Predná časť podomietkového kastlíka je opatrená hliníkovou ukončovacou lištou zaisťujúcou pevnosť prednej hrany. Hliníková ukončovacia lišta má tvar "L" so skosenou odtokovou hranou. Hliníková lišta má tvar „L" a je z vnútornej strany kastlíku priskrutkovaná. Rozmer lišty je 20 mm pre uchycení do desky kastlíku (šírka dosky) + síla omítky. Povrch žalúziového kastlíka je zo všetkých strán rovnaký. Preto doporučujeme jeho spodnú a vnútornú viditeľnú časť ošetriť rovnakou povrchovou úpravou, ako je finálna farba fasády, aby bolo dosiahnuté celkovo pekného vzhľadu fasády domu.
Kľúčové výhody systému ISO-KASTL:
- Vysoká stabilita pri nízkej hmotnosti (ľahká manipulácia).
- Tepelná a hluková izolácia.
- Veľmi dobrá priľnavosť ku stavebným materiálom.
- 100% odolnosť voči vode.
- Neobsahuje formaldehyd.
- Štandardizovaný vnútorný rozmer vhodný pre akýkoľvek typ vonkajšej žalúzie.
Technické parametre a typy kastlíkov
Kastlíky ISO-KASTL sú navrhnuté tak, aby spĺňali vysoké nároky na tepelnú izoláciu. Součinitel prostupu tepla kastlíků ISO-KASTL činí až 0,255 (W/m2.K).
Žalúziové kastlíky sú dodávané v dvoch prevedeniach: s vnútorným zateplením alebo bez zateplenia. Celková šírka žalúziového kastlíka je pri zateplenom prevedení 190 mm (vrátane 30 mm vnútornej izolácie) a pri nezateplenom prevedení 160 mm. Kastlíky sú dodávané vrátane bočných dosiek, pričom vnútorný rozmer kastlíka je menší o hrúbku bokov, celkom o 30 mm. Dĺžka kastlíka je maximálne 3 m, pre žalúzie o šírke nad 3 m sa odporúča vyrobiť kastlík z dvoch častí.
Okrem purenitového kastlíka sú k dispozícii aj plechové kastlíky, resp. plechové boxy na vonkajšie žalúzie. Tieto riešenia sú vhodné do rôznych typov stavieb. Sú menej náročné na minimálnu hrúbku zateplenia a tiež sú cenovo dostupnejšie oproti purenitu.
Pri výbere je dôležité zohľadniť aj typ lamiel. Najobľúbenejší a najodolnejší je dizajn lamiel Z90 a tiež S90.
Minimálna hrúbka fasádnej izolácie sa líši podľa typu kastlíka a lamiel:
- Za predpokladu použitia najobľúbenejších lamiel Z90 je pri purenitovom kastlíku minimálna hrúbka izolácie 17 cm.
- Za predpokladu použitia najobľúbenejších lamiel Z90 je pri plechových kastlíkoch minimálna hrúbka izolácie 15 cm.
Poznámka: Správny výber hrúbky a typu zateplenia musí byť v súlade so stavebným projektom a závisí od rôznych špecifikácií danej stavby. Tento článok nie je poradenstvom pre zateplenie stavieb. Použitie podomietkových kastlíkov konzultujte s projektantom a v prípade akýchkoľvek doplňujúcich otázok nás neváhajte kontaktovať.
Montáž a prispôsobenie kastlíkov
Montáž kastlíkov je variabilná. Žalúziové kastlíky ISO-KASTL sa montujú priamo na zeď nad oknom pomocou uholníkov, ktoré sú upevňované na kastlík zhora cca 200 mm od kraja kastlíka a vzdialenosť medzi jednotlivými uholníkmi by nemala presiahnuť 900 mm. Pre dosiahnutie lepšej stability kastlíka doporučujeme upevniť kastlík tiež na krajoch a v spodnej časti ku stavbe. Pokiaľ to stavba umožňuje, môžu sa kastlíky montovať priamo do prekladov alebo muriva.
Umiestnenie purenitového kastlíka alebo plechového boxu je kľúčové pre bezproblémové fungovanie žalúzií. Pred inštaláciou je nevyhnutné zabezpečiť, aby bol box umiestnený v správnej výške, kde nebráni pohybu okien alebo dverí. Dôležité je, aby bol box dostatočne prístupný na neskoršiu údržbu a výmenu. Žalúziové kastlíky sú spravidla dodávané na stavbu samostatne o niekoľko týždňov skôr než vonkajšie žalúzie, preto je vhodné vyrobiť kastlík širší než je predpokladaná šírka žaluzie. Dĺžka kastlíka sa rovná šírke otvoru pre okno alebo dvere + 20 mm. Výška kastlíka je daná výškou stiahnutej žaluzie, ktorá sa bude do kastlíka montovať. Kastlíky sú vyrábané podľa konkrétneho požiadavku zákazníka, pretože výška a dĺžka kastlíka sa prispôsobuje tak, aby vyhovovala konkrétnym rozmerom vonkajšej žaluzie. Žalúzie by mali byť správne upevnené do podomietkového kastlíka, aby sa zabránilo ich uvoľneniu alebo poškodeniu.
Riešenie tepelných mostov
Veľmi často sa stáva, že na umiestnenie kastlíka pre vonkajšie žalúzie alebo vonkajšie rolety je nedostatok priestoru. Priestor medzi kastlíkom a vencom (prekladom) je možné zatepliť PUR doskou alebo styrodurom. Získame tak z každého cm izolantu lepší izolačný efekt, ako v prípade štandardného polystyrénu alebo vaty. Nezriedka však máme celkom minimálny priestor, ako napríklad v situácii, keď je hrúbka zateplenia plášťa domu napríklad 15 cm, kastlík má 13 cm a na zateplenie venca zostali 2 cm. Tieto 2 cm izolantu sú jednoznačne nepostačujúce - hrozí riziko vzniku kondenzu a následne plesní na vnútornej strane špalety či venca. Ak sa však tak nestalo a to je absolútna väčšina prípadov, máme v sortimente špeciálnu tenkú reflexnú izoláciu, ktorá pri hrúbke cca 1 cm dosahuje maximálny izolačný účinok ako takmer 20 cm minerálnej vaty.
Zápustné puzdrá pre vodiace lišty
Zápustné puzdrá sú špeciálne navrhnuté boxy alebo hliníkové kazety, do ktorých sa ukotvujú vodiace lišty. Vodiace lišty sú dôležité pre pohyb žalúzií, pričom zabezpečujú ich stabilitu, tichý chod a odolnosť proti vetru. Zápustné puzdrá umožňujú, aby tieto lišty boli skryté v stene, v špalete, čím sa dosiahne čistý a minimalistický vzhľad. Puzdrá sú umiestnené priamo do stavebnej konštrukcie, čo znamená, že sú ukryté pred vonkajším pohľadom, čo je ideálne pre moderné stavby.
Puzdrá sa môžu inštalovať pred zateplením stavby, v takom prípade sa montujú na držiaky do muriva po stranách okien. Druhá možnosť je inštalovať ich krátko po zateplení, kedy je nutné vyrezať alebo vyfrézovať drážky do izolácie a puzdrá do nej vlepiť. Ďalšou možnosťou sú hotové predpripravené izolačné panely, kde je puzdro už vlepené do styrodurovej dosky, ktorá sa použije na zateplenie špaliet počas zatepľovania stavby. Samozrejme, stále existuje možnosť priznaných vodiacich líšt, v takom prípade tento krok pri predpríprave nie je potrebné riešiť.
Požiarna ochrana a žalúziové kastlíky

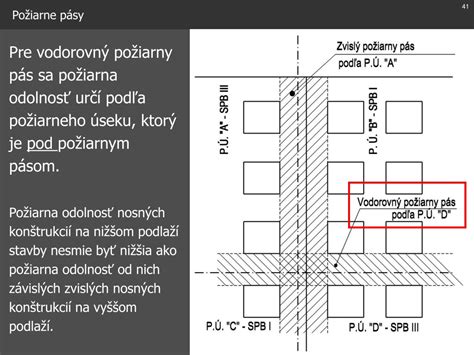

Zabudovanie vonkajších žalúzií nad okná do požiarnych pásov je citlivá téma, pretože môže ovplyvniť požiarnu bezpečnosť stavby. Riešenie závisí od viacerých faktorov, najmä od typu stavby, požiarneho delenia a požiadaviek požiarnej odolnosti. Stavebné požiarne pásy (horizontálne alebo vertikálne deliace konštrukcie a tesnenia) majú zabrániť šíreniu požiaru medzi požiarnymi úsekmi (napríklad medzi podlažiami alebo medzi bytmi). Ich hlavnou úlohou je zastaviť alebo spomaliť šírenie ohňa, umožniť lepší prístup hasičom k požiaru a ochrániť budovu pred požiarom. V stavebníctve sa môžeme tiež stretnúť s požiarnymi pásmi v opláštení budov, ktoré sú vyplnené nehorľavým materiálom (napríklad minerálnou vlnou).
Ak sú vonkajšie žalúzie zabudované nad okná a zasahujú do požiarneho pásu (napríklad nadokenným kastlíkom alebo viditeľnými vodiacimi lištami), je potrebné riešiť ich v súlade s požiadavkami požiarnej ochrany. Možnosti riešenia zahŕňajú:
- Použitie žalúziového boxu s požiarnou odolnosťou: Pri výrobe žalúziových boxov používame hliníkový plech. Hliník patrí do kategórie A1 podľa normy EN 13501-1. Keďže pevný hliník je nehorľavý kov a v bežných podmienkach nedochádza k jeho vznieteniu ani k šíreniu plameňa, nie je potrebný žiadny certifikát. Trieda A1 je najvyššia možná klasifikácia - označuje nehorľavé materiály, ktoré neprispievajú k horeniu, nešíria plameň ani neuvoľňujú toxické plyny alebo dym. Hliník v čistej forme (napríklad zliatina 1050 H24) sa preto považuje za materiál, ktorý nepotrebuje ďalšie testovanie, pretože z princípu vyhovuje podmienkam pre A1. Na zákazku vyrobíme žalúziový box, ktorý bude mať požiarnu odolnosť EI30 (alebo podľa požiadaviek projektu).
- Presun žalúzií pred fasádu: Ide o vonkajšie prevedenie mimo konštrukcie, napríklad s predokennými žalúziami, ktoré sa montujú na rám okna alebo na fasádu.
- Zachovanie požiarneho pásu bez narušenia: Napríklad použitím špeciálnych riešení, ktoré umožnia prechod žalúzií cez požiarny pás bez narušenia jeho celistvosti.
Pri riešení tejto problematiky je dôležitá koordinácia s projektantom požiarnej ochrany. Je nevyhnutné, aby riešenie schválil projektant požiarnej ochrany, ktorý ho zapracuje do projektu stavby. Môže stanoviť napríklad použitie nehorľavého materiálu (trieda reakcie na oheň A1 alebo A2), požiadavky na EI konštrukcie, spôsob kotvenia (napríklad kotvy s požiarne odolnými tmelmi). Projektant musí vypracovať odborné posúdenie alebo upraviť projekt. Spoločnosť K-system nemá oficiálne certifikované požiarne boxy vo svojej bežnej ponuke. Riešenie sa dá realizovať na zakázku s požadovanými parametrami EI, alebo pomocou nadokennej alternatívy mimo pásu. Pri montáži je potrebné dbať na to, aby kotvenie a prestupy boli riešené s takými materiálmi (napríklad protipožiarny tmel), aby sa zachovala požiarna odolnosť.
Ovládanie a údržba
V závislosti od typu inštalácie si môžete zvoliť rôzne možnosti ovládania žalúzií. Manuálne ovládanie je čoraz menej populárne a pre podomietkové riešenia sa vôbec nepoužíva. Stále viac zákazníkov volí elektrické a automatické systémy, ktoré zabezpečujú maximálny komfort. Po inštalácii vonkajších žalúzií je dôležité pravidelne kontrolovať ich funkčnosť. Exteriérové žalúzie sú vystavené poveternostným podmienkam, a preto je potrebné zabezpečiť ich pravidelnú údržbu, aby sa predĺžila ich životnosť. Pre správne zameranie a montáž nás neváhajte kontaktovať. S odbornou montážou vám pomôžu naši dlhoroční odborníci. Montujeme žalúzie, ktoré vám vydržia desaťročia! Sme dlhoročným obchodno-montážnym partnerom najspoľahlivejších vonkajších žalúzií od českého výrobcu NEVA.
