Každý, kto konštruuje elektrické obvody, musí zaistiť bezpečnosť používateľov a elektrických zariadení. V dôsledku toho si musia vybrať medzi použitím ističa alebo poistky. Tieto dva elektrické prístroje sa od seba značne líšia v ich aplikácii, princípe fungovania, opätovnej použiteľnosti a cene. Hoci každý dom by mal mať oboje, miesto a čas ich použitia sa pravdepodobne budú líšiť. V tomto článku sa podrobne pozrieme na to, čo je istič a čo poistka, ako fungujú, aké sú ich hlavné rozdiely a výhody.
Čo je to istič a ako funguje?
Ističe sú elektromechanické zariadenia, ktoré automaticky prerušia obvod, keď prúd prekročí menovitú hodnotu alebo pri skrate. Sú to elektrické spínače, ktoré chránia pred preťažením a skratom obvodu, ktoré zvyčajne postihujú mnoho zariadení naraz vrátane celých domácností. Po pripojení a zapnutí istič umožní normálny tok energie. Ak je záťaž príliš vysoká alebo ak dôjde ku skratu pripojeného zariadenia alebo časti obvodu, istič sa vypne a preruší napájanie.
Istič funguje na dvoch princípoch ochrany:
- Magnetická (rýchla) ochrana: Reaguje na veľmi vysoké prúdy, typické pre skrat. Elektromagnet v ističi okamžite pritiahne kotvu, čím preruší obvod ešte skôr, ako skratový prúd dosiahne maximum.
- Termická (pomalšia) ochrana: Reaguje na dlhodobejšie preťaženie. Tvorí ju bimetalový pásik, ktorý sa vplyvom tepla pri prechode prúdu ohýba na jednu stranu a presunie prepínač do polohy vypnutia.
Väčšie a vyššie hodnotené ističe chránia celé domy, zatiaľ čo menšie a nižšie hodnotené chránia jednotlivé zariadenia. Ističe, ktoré sú dnes k dispozícii, nielenže poskytujú ochranu, ale odlišujú sa od poistiek aj ďalšími funkciami, ako je signalizácia, meranie napätia a výkonu, prúd, komunikačná schopnosť a meranie energie. Použitie ističa má za následok kratší čas údržby, menšie zásoby a v konečnom dôsledku úsporu nákladov.

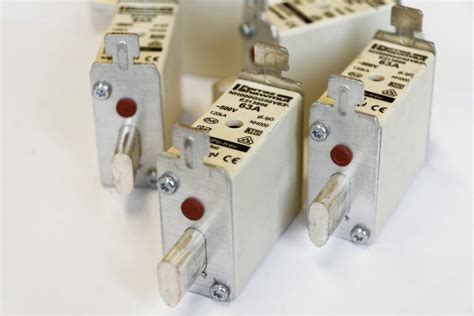

Čo je to poistka a ako funguje?
Poistka je pasívny ochranný prvok s tavným vodičom. Skladá sa len z drôtu, ktorý sa ľahko roztopí, ak sa niečo pokazí. Poistka je elektrické zariadenie umiestnené medzi dvoma napájacími svorkami elektrického zariadenia. Jej účelom je prerušiť elektrickú energiu do gadgetu a zabrániť poškodeniu v prípade, že je napájanie väčšie, ako zariadenie potrebuje (preťaženie) alebo dôjde ku skratu. Kým nedôjde k prúdovému alebo výkonovému rázu, poistka umožní normálny tok prúdu alebo energie.
V dôsledku obrovskej elektrodynamickej sily, ktorá je aplikovaná na komponent pri skrate v dôsledku vysokého prúdu, sa tavný vodič zlomí. Poistka vyhorí v priebehu 2 až 5 milisekúnd, čím sa minimalizuje maximálne množstvo prepustenej energie. Účelom kremenného piesku, ktorý sa často nachádza v poistkách, je účinne uhasiť oblúk a absorbovať tlak, čím sa zabráni spáleniu poistky.
Poistky sú vytvorené špeciálne pre gadget a zohľadňujú jeho požiadavky na napájanie. Vyrábajú sa však aj v typických prúdových hodnotách ako 3 A, 5 A a 13 A. Pre lepšiu ochranu by poistka mala byť inštalovaná na zariadení, ktoré zvládne viac prúdu, ako potrebuje. Vyskakovací indikátor, ktorý sa objaví vždy, keď sa poistka preruší, uľahčuje identifikáciu vypálenej poistky. Celý dom môže byť zabezpečený centrálnou poistkou, ktorá je umiestnená v centrálnej poistkovej skrini.
Spoločné ciele a základné princípy
Jedna podobnosť medzi poistkami a ističmi možno nájsť v ich hlavných účeloch. Funkcie poistiek a ističov zahŕňajú ochranu elektrických obvodov pred prúdovým preťažením a skratom, ktoré by mohli spôsobiť požiar a poškodenie. Dosahujú to rôznymi spôsobmi zasahovania do elektrického toku. Obidva typy ochranných prvkov sú prvé „strážne body“ v elektrickom systéme, ktoré sledujú prúd v obvode a pri prekročení povolenej hodnoty obvod odpoja.
Miniatúrne ističe môžu chrániť špecifické predmety v domácnosti, keď je potrebné nízke napätie, tým, že zabraňujú preťaženiu a skratu, rovnako ako poistky sú prospešné pre elektrické zariadenia a domácnosti, ktoré používajú nízke prúdové zaťaženie. V tejto situácii môžu ističe fungovať ako resetovateľné poistky. Ističe a poistky sú rozdelené do rôznych skupín podľa rôznych charakteristík vrátane napäťovej kapacity.
Hlavné rozdiely medzi ističom a poistkou
Primárny rozdiel medzi ističom a poistkou je v ich princípe fungovania a opätovnej použiteľnosti. Zatiaľ čo istič funguje tak, že mechanicky preruší spojenie, poistka zastaví poškodenie tým, že sa roztaví.
Opätovná použiteľnosť
Poistka sa prepáli, ak je vstupný prúd väčší, ako potrebuje gadget, ale potom sa už nedá znova použiť. Na rozdiel od toho, istič funguje tak, že mechanicky vypne a preruší spojenie a dá sa jednoducho znova zapnúť, čo umožňuje viacnásobné použitie.
Princíp činnosti
Poistka používa vodivé materiály, ktorých elektrické a tepelné vlastnosti sa poškodia, keď prúd prekročí požadovanú úroveň. Na rozdiel od toho, istič elektromagneticky a termicky preruší spojenie.
Doba odozvy
Reakčná doba poistky je extrémne rýchla, približne 0,002 sekundy, kým doba odozvy ističa je medzi 0,02 a 0,05 sekundy. Vzhľadom na rýchlosť, ktorou sa kovová poistka roztaví, majú poistky výhodu v tom, že dokážu rýchlejšie prerušiť tok energie. Avšak kvôli tomuto procesu tavenia bude potrebné poistky vymeniť. Keď sa preruší obvod, stačí resetovať istič.
Náklady
Inštalácia ističa vo vašom dome môže byť drahá, pretože komponenty sú zložité. Ističe sú spočiatku drahšie ako poistky. Na druhej strane, poistky ponúkajú veľmi rýchlu a účinnú ochranu za nižšiu cenu. Množstvo času potrebného na reakciu ističa na prudký nárast elektriny v domácnostiach je tiež dôležitým faktorom. Počas prepätia môže dôjsť k poškodeniu vášho elektrického zariadenia, pretože istič niekoľko minút nereaguje na prepätie, zatiaľ čo poistky reagujú takmer okamžite.
Využitie
Poistky sa často používajú v domácnostiach s miernym elektrickým zaťažením a v elektronických zariadeniach, ktoré odoberajú nízky prúd. Ističe však využívajú motory a iné ťažké stroje, ktoré spotrebúvajú veľa elektrickej energie. Namiesto jedného alebo dvoch elektronických zariadení je celý dom chránený ističmi, zatiaľ čo poistky pokrývajú len určité pomôcky.
Indikácia stavu
Ističe ukazujú stav svojej činnosti a či potrebujú nejaké opravy (napríklad vypnutá poloha páčky). Na druhej strane poistky, okrem vyskakovacieho indikátora na niektorých typoch, nemajú žiadnu indikáciu stavu ich činnosti.
Ochrana
Ističe chránia domy a zariadenia pred preťažením aj skratom prostredníctvom svojich duálnych (termickej a magnetickej) spúšťačov. Poistky tiež reagujú na nadprúdy spôsobené preťažením alebo skratom tým, že sa roztavia, ale ističe ponúkajú komplexnejší a spoľahlivejší mechanizmus ochrany proti obom typom porúch.
Nasledujúca tabuľka sumarizuje hlavné rozdiely:
Porovnanie ističov a poistiek
- Opätovná použiteľnosť:
- Istič: Opätovne použiteľný (resetovateľný)
- Poistka: Jednorazová (po prepálení nutná výmena)
- Princíp činnosti:
- Istič: Elektromechanický (bimetal, elektromagnet)
- Poistka: Tavný vodič (roztavenie kovu)
- Doba odozvy:
- Istič: 0.02 - 0.05 sekundy
- Poistka: 0.002 sekundy (rýchlejšia)
- Náklady:
- Istič: Vyššie inštalačné náklady, nižšie prevádzkové (netreba meniť)
- Poistka: Nižšie počiatočné náklady, vyššie prevádzkové (nutná výmena)
- Využitie:
- Istič: Celé domy, motory, ťažké stroje, trojfázové systémy
- Poistka: Jednotlivé zariadenia, domy s nízkym zaťažením, citlivá elektronika
- Indikácia stavu:
- Istič: Viditeľná (páčka ON/OFF)
- Poistka: Zvyčajne neviditeľná (okrem vypálenej indikácie)
- Rozsah ochrany:
- Istič: Preťaženie a skrat, možnosť ochrany proti zemnému spojeniu
- Poistka: Preťaženie a skrat (roztavením), menej komplexná ochrana
Výhody ističov oproti poistkám
Ističe sú vpredu vybité, čo znižuje riziko pri manipulácii v porovnaní s poistkami, kde sú živé časti niekedy odkryté. Ističe je možné pre správnu funkciu testovať, zatiaľ čo poistka by sa musela v procese zničiť, aby bola riadne otestovaná. Pri výmene počas zapnutého napájania môže dôjsť k oblúku poistky. Ističe poskytujú duálnu vypínaciu krivku (termickú a magnetickú ochranu), zatiaľ čo poistka má len tepelnú. Stav ističov je viditeľný zvonku a slúži ako obojstranný vypínač ON/OFF. Pri ističoch sa eliminuje problém s nábehovými prúdmi, ktoré u poistiek môžu vyžadovať ich predimenzovanie. Navyše, ističe môžu poskytnúť ochranu pred zemným spojením a na rozdiel od poistiek, časom "nestarnú" ani sa "nedegradujú". Trojpólové ističe zabraňujú jednofázovému pripojeniu na trojfázové záťaže, čím sa vypnú všetky obvody súčasne.
Výhody poistiek oproti ističom
Poistky sú ľahko použiteľné a priamočiare. V porovnaní s ističmi sa poistky vypnú rýchlejšie, čo môže byť kľúčové pre ochranu citlivých elektronických zariadení. Ističe sú spočiatku drahšie ako poistky a poistky zaberajú menej miesta v rozvádzači. Typy poistiek sú dostupné v širokej škále, aby vyhovovali rôznym použitiam. Kvôli absencii pohyblivých prvkov majú poistky tendenciu byť časom spoľahlivejšie a nevyžadujú častú údržbu. Zakaždým, keď dôjde k nadprúdovému vypnutiu, poistka sa vymení, čím sa zaručí rovnaký stupeň účinnosti ochrany obvodu. Ochrana obvodu zabezpečená poistkami je rýchla, jednoduchá a lacná. Snáď ich najväčšou výhodou oproti ističom je rýchlejšia doba ochrany obvodu.
Ktorý typ ochrany je lepší pre vaše potreby?
V porovnaní s poistkovou skriňou je istič sofistikovanejší, možno ho opakovane použiť a nevyžaduje výmenu. Ističe sú lepšie ako poistkové skrinky napriek ich pomalšiemu času odozvy z nasledujúcich dôvodov:
- Konzistentná prevádzka: Ako poistky starnú, ich výkon sa často zhoršuje. Ističe sa zvyčajne testujú a môžu sa otestovať znova neskôr, čím sa zachováva ich účinnosť.
- Vylepšená bezpečnosť a prevádzková doba: Používanie poistiek vystavuje technický personál a nekvalifikované osoby rizikám v dôsledku odkrytých vodičov. Ističe sú bezpečnejšie, pretože sú pripojenia skryté a možno ich ovládať na diaľku.
- Optimálna funkčnosť: Ističe umožňujú koordináciu medzi ističmi a tie sofistikovanejšie majú flexibilnú architektúru, ktorá umožňuje inováciu v teréne. Patria sem aj techniky ako prevencia zemných porúch.
- Zvýšená ochrana: Oproti identickým poistkám majú ističe vypínacie schopnosti až o 150 kA vyššie. V prípade preťaženia môžu vypnúť až 1000-krát rýchlejšie ako poistky. Ističe majú tri fázy pracujúce súčasne, čo zaručuje spoľahlivú ochranu, najmä pre trojfázové aplikácie.
Pri porovnávaní poistiek a ističov je dôležité uvedomiť si, že tieto komponenty nie sú vždy zameniteľné pre všetky druhy použitia. Pre aplikácie zahŕňajúce tri fázy ponúkajú ističe lepšiu ochranu. Napájanie je možné obnoviť rýchlejšie bez toho, aby ste museli hľadať náhradnú poistku, pretože ističe nie sú obetavé a nie je potrebné ich vymieňať. Na druhej strane, poistky sú kľúčové pri ochrane citlivých elektronických zariadení vďaka ich rýchlej dobe odozvy. Pri výbere medzi týmito dvoma typmi ochrany je preto kľúčové zamyslieť sa nad konkrétnou aplikáciou, operačným prostredím a umiestnením.
Dôležité upozornenie: Istič ani poistka samy osebe nie sú dostatočnou ochranou pred úrazom elektrickým prúdom. Na doplnkovú ochranu pred úrazom elektrickým prúdom sa používajú prúdové chrániče (RCD) s citlivosťou 30 mA a správne vyhotovenie ochranného pospájania a uzemnenia. Prúdové chrániče (RCD) sú určené predovšetkým na ochranu proti úrazu alebo usmrteniu elektrickým prúdom. Monitorujú rovnováhu prúdu tečúceho neutrálnym a fázovým vodičom a odpoja obvod, ak niektorý z prúdov dosiahne výchylku vopred stanoveného limitu.
Kompletný sprievodca prúdovými chráničmi (RCD)
Kľúčové parametre pre správny výber ističov a poistiek
Rozumieť ističom a menovitému prúdu znamená vedieť, ako správne dimenzovať ochranu pre konkrétne obvody a zariadenia. Nesprávne zvolený istič môže spôsobiť časté výpadky alebo naopak nedostatočnú ochranu vašej elektroinštalácie.
Menovitý prúd
Menovitý prúd je hlavný parameter, ktorý garantuje bezpečnú prevádzku a ochranu celého obvodu a pripojených zariadení. Ide o maximálny prúd, ktorý môže bezpečne prechádzať ochranným zariadením. Menovitý prúd ističa by mal byť vyšší ako menovitý prúd obvodu - ak by bol totiž poddimenzovaný, mohol by zbytočne často reagovať (vypínať) aj pri bežnej prevádzke. Nadradený istič by mal byť zároveň schopný zvládnuť maximálnu možnú záťaž sústavy podradených obvodov, to znamená, že jeho menovitý prúd musí byť nižší alebo rovný súčtu menovitých prúdov podradených ističov.
Vypínacia schopnosť
Vypínacia schopnosť určuje, aký maximálny skratový prúd dokáže istič bezpečne vypnúť. Vyjadruje sa v ampéroch (A) alebo kiloampéroch (kA). Tento parameter určuje projektant. Hodnota vypínacej schopnosti ističa musí byť vyššia alebo rovná hodnote predpokladaného skratového prúdu.

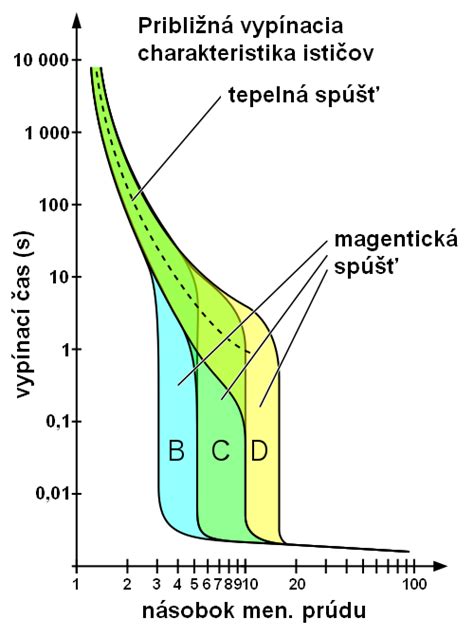

Charakteristiky ističov (B, C, D)
Charakteristika ističa naopak informuje o tom, ako rýchlo a pri akej hodnote nadprúdu istič zareaguje, teda kedy dôjde k prerušeniu elektrického obvodu. Istič totiž musí zareagovať ešte predtým, ako stratový prúd dosiahne svoje maximum. Pre napätie do 230 V je to do 0,4 s. Charakteristiky:
- Charakteristika B: istič typicky rýchlo (magneticky) vypína pri prúde približne 3-5-násobku menovitého prúdu (In). Používajú sa na istenie svetelných okruhov a zásuvkových okruhov s bežnými spotrebičmi.
- Charakteristika C: istič typicky rýchlo vypína pri prúde približne 5-10-násobku In. Využijete ich pri istení okruhov so spotrebičmi, ktoré majú vysoký rozbehový prúd, napr. elektromotory, zváracie transformátory či okruhy s veľkým počtom žiarivkových svietidiel.
- Charakteristika D: istič typicky rýchlo vypína až pri prúde približne 10-20-násobku In. Používajú sa pre veľmi vysoké nábehové prúdy a špeciálne priemyselné aplikácie.
Bežný istič s charakteristikou B okamžite vypne pri 3-násobku menovitého prúdu, čo je oblasť, kde začína reagovať elektromagnetická spúšť. Pre 16 A istič, bežne používaný na zásuvkové obvody v domoch a bytoch, to znamená prúd až 48 A. Ističe s ostatnými charakteristikami sa potom využívajú napríklad v priemysle.
Poistky a nábehové prúdy
Pri zapnutí niektorých zariadení (motory, transformátory, napájacie zdroje) vznikajú krátkodobé nábehové prúdy, ktoré môžu byť niekoľkonásobne vyššie než prevádzkový prúd. Poistky tiež majú svoje vypínacie charakteristiky, ktoré opisujú, v akom čase zareagujú na akú veľkosť nadprúdu. Bežné poistky pre domáce použitie sú určené na ochranu elektroinštalačného vedenia a chránia ho pred skratom i nadprúdom. Patria do triedy gG. Pre ilustráciu, 16 A poistka typu gG preruší el. obvod pri 48 A za cca 2 s.
Inštalácia a bezpečnosť elektroinštalácie
Návrh istenia, výber ističov/poistiek a zásahy do rozvádzačov musí robiť kvalifikovaný elektrikár podľa projektu a platných noriem STN. Pri pridávaní obvodov alebo elektroinštalácie do domu vždy skontrolujte regionálne stavebné predpisy a potvrďte ich. Nikdy neodstraňujte kryt z elektrickej skrinky, pokiaľ nie je k dispozícii skúsený elektrikár.

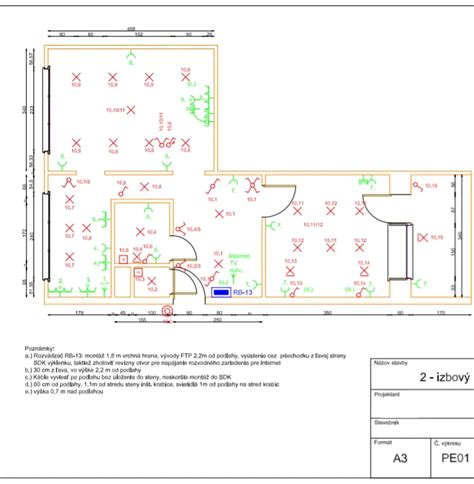

Delenie elektrických obvodov
V minulosti mali rodinné domy 4 až 6 elektrických obvodov, dnes je ich množstvo oveľa väčšie. Odporúča sa delenie elektroinštalácie na jednotlivé obvody:
- Svetelný obvod: Odporúča sa samostatný obvod pre kuchyňu, kúpeľňu, vonkajšie osvetlenie a samostatný obvod pre izby na každom podlaží.
- El. zásuvky v izbách: Zásuvky by mali byť pripojené do samostatného obvodu alebo rozdelené do niekoľkých samostatných obvodov - v závislosti od ich počtu a veľkosti stavby.
- Počítačové vybavenie - AV - TV: Samostatný elektrický obvod pre počítač, tlačiareň, skener, audiosústavu a domáce kino je vysoko odporúčané riešenie.
- Komunikačné úseky (evakuačné): Všetky chodby, prechody, spojenia domu s garážou by mali byť zapojené do samostatného obvodu.
- Spotrebiče s výkonom nad 1500W: Všetky takéto zariadenia by mali byť napájané z vlastného obvodu, ako napríklad indukčná doska, umývačka, chladnička, práčka a rúra.
- Dvor, okolie domu: Osvetlenie vonkajších priestorov, bazénové čerpadlo, elektrická brána, vykurovanie podzemných priestorov, záhradná fontánka a náradie si vyžadujú jeden až dva samostatné obvody.

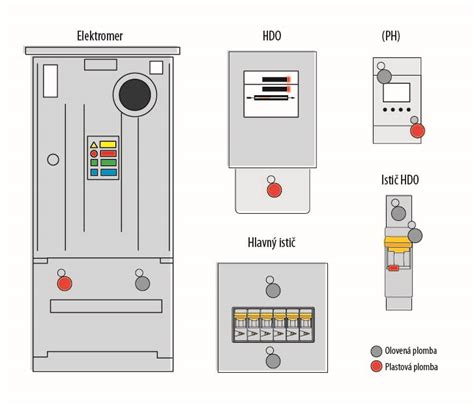

Rozvodnica (ističová skrinka)
Rozvodnica je zabudovaný priestor, v ktorom sú zoskupené všetky obvody lokálnej elektroinštalácie. Obsahuje ističe, prúdový chránič (RCD) a často aj hlavný vypínač. Okrem uvedených základných prvkov môžeme v rozvodnej skrinke nájsť aj prepäťovú ochranu, prioritné relé, ovládacie programátory a moduly dátového prenosu.
Ističová (poistková) skrinka sa zapája medzi elektromer a ostatné elektrické obvody v dome. Moderné jednotky neobsahujú poistky, ale miniatúrne mechanické ističe (MCB - miniature circuit breaker), ktoré ich nahradili. Moderné ističové skrinky môžu tiež obsahovať ďalšie zariadenia, napríklad časové spínače a zvončekové transformátory.
Umiestnenie zásuviek a vypínačov a inštalačné zóny
Zásuvky sa umiestňujú vo výške 30 cm nad úrovňou podlahy, resp. podľa potreby interiéru, nad pracovnou doskou v kuchyni vo výške 120 cm. Vypínače sa osádzajú do výšky 120 cm nad úroveň podlahy. Pri umiestňovaní skrytých vedení, zásuviek, spínačov a vývodov v budovách platí zásada presného vymedzenia elektroinštalačných zón podľa STN 33 2130/Z3:2002.
Elektroinštalácia v kúpeľni
V kúpeľni a práčovni so sprchou sú stanovené zóny 0, 1, 2 podľa STN 33 2000-7-701:2007. Dôležité je, že po aktualizácii normy z roku 2019 je povinné inštalovať prúdové chrániče (RCD) ku každému prístupnému elektrickému obvodu, nielen do kúpeľne. Každý nový a novo zrekonštruovaný rodinný dom, byt či kancelária musia byť vybavené prúdovými chráničmi.
