Pripojenie bezdrôtového termostatu k plynovému kotlu: Kompletný sprievodca pre komfortné vykurovanie

Termostat je kľúčovým zariadením pre efektívnu reguláciu vykurovania v domácnosti. Jeho hlavnou funkciou je snímanie aktuálnej teploty v interiéri a následné odoslanie požiadavky vykurovaciemu systému, ako je plynový kotol, na úpravu teploty. Vďaka moderným technológiám je ponuka termostatov mimoriadne široká, pričom bezdrôtové termostaty predstavujú jedno z najpopulárnejších a najkomfortnejších riešení. Pre väčšinu ľudí je klasický spôsob správneho nastavenia termostatu otáčanie bielej termostatickej hlavice na radiátore. Ako už názov napovedá, snímač teploty meria teplotu v miestnosti a reaguje na ňu.

Miestnosť sa teda po otvorení termostatu nevyhrieva nepretržite, ale namiesto toho sa vyhrieva na určitú hodnotu, napríklad 20 stupňov Celzia. To, ako horúco má byť v miestnosti, určujú obyvatelia nastavením termostatickej hlavice. Aj keď na termostatickej hlavici nie sú uvedené presné čísla stupňov, teplota v miestnosti sa dá ľahko regulovať, pretože čísla na nej zodpovedajú určitej teplote. Vnímanie tepla je subjektívne, no z ekonomických a ekologických dôvodov sa oplatí dbať na správnu teplotu.

Vývoj termostatov: Od mechanických po bezdrôtové a smart

Keď sa hovorí o termostate, väčšina ľudí má na mysli analógový, mechanický model. Už niekoľko rokov existujú moderné varianty, ktoré sa líšia predovšetkým rozsahom funkcií. Patria medzi ne elektrické bezdrôtové termostaty a digitálne programovateľné termostaty. Tie poskytujú obyvateľom možnosť nastaviť si požadovanú teplotu z pohodlia gauča. Digitálne programovateľné termostaty vykurovania možno dokonca ovládať pomocou aplikácie zo smartfónu alebo tabletu. Týmto spôsobom možno regulovať teplotu v miestnosti aj v neprítomnosti obyvateľov. Väčšinu týchto moderných termostatov možno nainštalovať bez odborných znalostí.

Typy termostatov a ich funkcie

Existuje niekoľko typov termostatov, ktoré sa líšia svojimi funkciami a spôsobom ovládania:

• Manuálne termostaty

  Tieto najjednoduchšie termostaty umožňujú nastaviť požadovanú teplotu manuálne. Sú cenovo dostupné a ľahko ovládateľné, avšak neponúkajú programovanie alebo diaľkové ovládanie.

• Programovateľné termostaty

  Umožňujú nastaviť rôzne teplotné programy pre rôzne časti dňa alebo týždňa, čím prispievajú k úspore energie. Príkladom je Protherm Thermolink P, ktorý umožňuje nastaviť až 12 časových intervalov s rôznou teplotou za deň. eBus programovateľný regulátor umožňuje nastaviť jeden týždenný program s možnosťou kombinácie až 7 rôznych časových úsekov s individuálne nastaviteľnou teplotou pre vykurovanie a aj pre ohrev teplej vody. Umožňuje ovládanie vykurovacieho systému v závislosti od izbovej teploty a od nastaveného vykurovacieho programu, prípadne aj v závislosti od vonkajšej teploty (ak je pripojený vonkajší snímač) s možnosťou automatickej optimalizácie vykurovacej krivky.

• Bezdrôtové termostaty

  Tieto termostaty komunikujú s kotlom bezdrôtovo, čo eliminuje potrebu ťahať káble po dome. Poskytujú väčšiu flexibilitu pri umiestnení termostatu. Je dôležité overiť si dosah signálu a životnosť batérií. Ak si želáte vymeniť stacionárny termostat za niečo bezdrôtové s WiFi, aby ste nemuseli búrať a ťahať káble, sú na trhu dostupné riešenia vysokej kvality.

• WiFi/Smart termostaty

  Najmodernejšie termostaty, ktoré umožňujú ovládanie cez internet pomocou smartfónu alebo tabletu. Ponúkajú pokročilé funkcie ako diaľkové ovládanie, sledovanie spotreby energie a automatizáciu na základe rôznych parametrov. Príkladom je moderný regulátor MiSet s dotykovým displejom. Je potrebné mať na pamäti, že pri starom kotli z roku 2002 nemusí byť možné ovládanie cez WiFi a aplikáciu bez ďalších prepojení (napríklad modemu alebo prijímača).

Kľúčové vlastnosti pri výbere bezdrôtového termostatu

Pri výbere bezdrôtového termostatu by ste mali zvážiť nasledujúce parametre:

• Typ pripojenia: Väčšina plynových kotlov vyžaduje bezpotenciálne (beznapäťové) spínacie kontakty. Overte si špecifikácie vášho kotla.
• Dosah: Bezdrôtové termostaty majú rôzny dosah, ktorý sa môže zmenšovať s prechodom cez steny.
• Programovateľnosť: Možnosť nastaviť denné a týždenné programy vykurovania pre maximálnu úsporu energie a komfort.
• Ovládanie cez aplikáciu: Wi-Fi termostaty umožňujú ovládanie a monitorovanie vykurovania na diaľku prostredníctvom smartfónu.
• Hysterézia: Nastaviteľný rozptyl teploty, ktorý určuje, o koľko musí teplota klesnúť alebo stúpnuť, aby sa kotol znovu zapol alebo vypol.

Napríklad, ak máte kotol s protokolom OpenTherm, môžete využiť špeciálne termostaty, ktoré umožňujú nielen zapnutie/vypnutie kotla, ale aj reguláciu jeho výkonu. Týmto spôsobom sa dosahuje plynulejšia a efektívnejšia regulácia vykurovania. Pre staršie kotly alebo systémy, ktoré nevyžadujú pokročilé komunikačné protokoly, sú vhodné jednoduchšie bezdrôtové termostaty s beznapäťovými kontaktmi. Dôležité je overiť si kompatibilitu s konkrétnym modelom kotla.

Kompatibilita bezdrôtových termostatov s kotlami Protherm

Pri výbere a nastavovaní termostatu pre vykurovací systém je dôležité zohľadniť špecifické požiadavky vášho kotla a preferencie pre komfortné ovládanie. Bezdrôtové termostaty ponúkajú flexibilitu a moderné možnosti ovládania, pričom je potrebné zabezpečiť ich kompatibilitu s konkrétnym modelom kotla Protherm. Niektoré staršie kotly Protherm, najmä tie z rokov výroby okolo 2002-2007, nemusia plne podporovať pokročilé funkcie moderných bezdrôtových alebo WiFi termostatov bez dodatočných úprav alebo kompatibilných regulátorov. V takýchto prípadoch je často nevyhnutné overiť si priamo u výrobcu alebo špecializovaného technika, či je možné pripojenie externého termostatu a aké konkrétne modely sú vhodné.

Je potrebné rozlišovať medzi kotlami, ktoré sú pripravené na pripojenie externého termostatu, a tými, ktoré vyžadujú špecifické originálne regulácie. Niektoré kotly môžu mať vstavané svorky pre pripojenie termostatu, zatiaľ čo iné vyžadujú špeciálne moduly alebo komunikujú cez protokoly ako eBus. Pri výbere bezdrôtového termostatu pre kotol Protherm je kľúčové zistiť jeho presný model a rok výroby. Rôzne generácie kotlov Protherm, ako napríklad Panther, Leopard, Tiger, Medveď, Raja, Ray, LEV, Gepard, KTV, KKO, KOV, KLOM, KTZ, KTO, KOO-ZP, KLZ, majú odlišné komunikačné možnosti a podporu pre externé regulátory. Pre staršie kotly bez eBus elektroniky sú vhodné analógové alebo jednoduché digitálne termostaty, prípadne bezdrôtové termostaty s bezpotenciálovým kontaktom (napr. Salus, Emos, Avansa). Pre kotly s eBus komunikáciou sú zasa ideálne originálne regulácie Protherm (napr. Thermolink P, Thermolink RC, MiSet).

Prehľad kompatibility termostatov s vybranými kotlami Protherm

Detailné zapojenie bezdrôtového termostatu ku kotlu

Spôsob pripojenia termostatu závisí od typu kotla a termostatu. Niektoré termostaty sa pripájajú cez dvojlinkový kábel (napr. eBus), zatiaľ čo iné vyžadujú trojžilové alebo viacžilové pripojenie. Pri starších kotloch je dôležité overiť si označenie svoriek na kotle a termostate, aby nedošlo k nesprávnemu zapojeniu. Na eBus sa termostat pripája skutočne cez dva vodiče. Izbové termostaty, ktoré sú "beznapäťové" alebo "bez fázy", znamenajú, že fungujú ako jednoduchý spínač, ktorý len zopne alebo rozopne obvod kotla bez privádzania napätia.

Inštalácia bezdrôtového termostatu zvyčajne pozostáva z dvoch častí: spínacej jednotky (prijímača) pripojenej ku kotlu a ovládacej jednotky (vysielača) umiestnenej v miestnosti. Pripojenie spínacej jednotky ku kotlu by malo byť vykonané kvalifikovaným odborníkom, najmä ak ide o prácu s elektrickými obvodmi. Vodiče sa pripájajú k určeným svorkám na kotle, ktoré slúžia na ovládanie vykurovacieho systému. Zapojenie by mal vykonať elektrikár, ale pripojenie ku kotlu je jednoduché: na svorky L a N sa pripojí napájanie 230V napríklad z najbližšej zásuvky. Ku kotlu sa potom pripoja svorky NO a COM na svorky priestorového termostatu (typicky) on/off. Pri WiFi pripojení sa k sieti pripája jednotka pri kotle - receiver (krabička s diódami), pretože práve táto jednotka je napájaná 230V. Jednotku displeja je možné napájať batériami a s jednotkou pri kotle komunikuje v úspornom režime po vlastnej frekvencii 868 MHz. Na tejto frekvencii je zaistený značný dosah medzi displejom a jednotkou kotla, až 120 m vo voľnom priestore, čo je v praxi dostatočné aj pre väčší rodinný dom.

Pri bezdrôtových termostatoch je dôležité zabezpečiť dostatočný signál medzi vysielačom a prijímačom. Prekážky ako hrubé steny alebo kovové konštrukcie môžu signál oslabiť. V prípade problémov s dosahom je možné zvážiť umiestnenie prijímača na strategickom mieste alebo použitie externých antén, ak to model umožňuje.

Špecifiká zapojenia a funkcie pre kotly Protherm Ray

Pripojenie izbového termostatu k vášmu kotlu Protherm Ray môže výrazne zvýšiť komfort vykurovania a zároveň znížiť náklady na energiu. Hoci sú kotly Protherm Ray elektrické, princípy ich regulácie a zapojenia eBus termostatov sú v mnohom podobné plynovým kotlom Protherm, ktoré tiež využívajú toto komunikačné rozhranie. Pochopenie týchto špecifík pomôže pri správnom výbere a inštalácii termostatu aj pre plynové modely.

Pochopenie kotla Protherm Ray a jeho regulácie

Elektrické kotly Protherm Ray, ako napríklad Ray 9 KE alebo Ray 14, sú moderné vykurovacie zariadenia navrhnuté s dôrazom na efektivitu a komfort. Kotly Protherm Ray sú vybavené integrovaným eBus komunikačným rozhraním, ktoré umožňuje širokú variabilitu pri pripojení rôznych druhov regulácií. Toto rozhranie je kľúčové pre diaľkové ovládanie a optimalizáciu vykurovacieho systému. Nová rada elektrických kotlov Ray využíva plynulý modulačný rozsah výkonu, čo znamená, že kotol sa postupne spína alebo odpája jednotlivé vykurovacie špirály podľa aktuálnej potreby tepla. Táto technológia nielenže predlžuje životnosť kotla vďaka rovnomernému rozdeleniu spínacích cyklov, ale tiež umožňuje efektívne využívanie výkonu kotla s cieľom dosiahnuť maximálnu tepelnú pohodu pri čo najnižších nákladoch. Kotly Protherm Ray sú v základnom prevedení vybavené integrovanou ekvitermickou reguláciou. Pre plnohodnotnú ekvitermickú reguláciu, ktorá je ideálna pre podlahové kúrenie, je nutné dokúpiť a pripojiť snímač vonkajšej teploty k elektrokotlu. Táto funkcia umožňuje efektívne riadenie vykurovania v závislosti od vonkajších teplôt, čo vedie k úsporám energie.

Výber správneho termostatu pre Protherm Ray (a eBus kotly)

Pri výbere termostatu pre kotol Protherm Ray je dôležité zvážiť typ pripojenia a požadované funkcie. Kotly Protherm Ray využívajú eBus komunikačné rozhranie, čo znamená, že najlepšie s nimi spolupracujú regulátory s touto komunikáciou.

Drôtové termostaty

Pre kotly Protherm Ray (a iné eBus kotly) sú vhodné káblové izbové regulátory. Medzi odporúčané patria:

• Protherm Thermolink P: Tento programovateľný regulátor eBus umožňuje nastaviť týždenný program s možnosťou kombinácie až 7 rôznych časových úsekov s individuálne nastaviteľnou teplotou pre vykurovanie a aj pre ohrev teplej vody. Umožňuje ovládanie vykurovacieho systému v závislosti od izbovej teploty a od nastaveného vykurovacieho programu, prípadne aj v závislosti od vonkajšej teploty (ak je pripojený vonkajší snímač). Má textové navádzanie na podsvietenom displeji, možnosť nastavenia teploty TÚV s týždenným programom, automatickú ekvitermickú krivku, optimálny štart vykurovania a riadenie recirkulačného čerpadla. Pripojenie ku kotlu je drôtové.
• Protherm Thermolink Select: Manuálny termostat, ktorý ponúka jednoduché nastavenie teploty.
• Protherm MiSet: Programovateľný termostat s týždenným programom, ktorý je vhodný pre moderné vykurovacie systémy.

Bezdrôtové termostaty

Ak nechcete ťahať káble, existujú aj bezdrôtové alternatívy pre eBus kotly:

• Protherm Thermolink RC: Tento termostat má rovnaké vlastnosti a parametre ako Thermolink P, ale s bezdrôtovým pripojením ku kotlu. Je vhodný pre konkrétne typy kotlov Protherm, vrátane elektrokotla Ray.
• Protherm MiSet R: Bezdrôtová verzia programovateľného termostatu MiSet.

Pri výbere termostatu je dôležité overiť jeho kompatibilitu s konkrétnym modelom kotla Protherm. Niektoré staršie kotly Protherm (napr. z roku 2002) nemusia podporovať všetky moderné funkcie bezdrôtových termostatov alebo smart regulácií bez dodatočných prepojení.

Postup zapojenia izbového termostatu (pre Protherm Ray a podobné eBus kotly)

Zapojenie izbového termostatu na kotol Protherm Ray je zvyčajne proces, ktorý vyžaduje základné znalosti elektroinštalácie. Vždy sa odporúča konzultovať s kvalifikovaným technikom, najmä ak si nie ste istí.

1. Príprava: Pred začatím prác vypnite napájanie kotla na hlavnom ističi. Uistite sa, že máte všetky potrebné nástroje a materiály.
2. Lokalizácia svoriek: Na kotle Protherm Ray vyhľadajte svorky určené pre pripojenie izbového termostatu. Tieto svorky sú zvyčajne označené ako "T1", "T2" alebo "TERMOSTAT". Na starších kotloch Protherm mohli byť svorky riadené fázou (230V), zatiaľ čo novšie modely ako Ray využívajú napätie 24V DCS cez eBus rozhranie.
3. Pripojenie káblov:
   • Drôtový termostat: Na termostate pripojte dva vodiče k príslušným svorkám (zvyčajne označené ako "T1" a "T2" alebo podobne). Tieto vodiče potom pripojte k zodpovedajúcim svorkám na kotle. Ak používate termostat s eBus komunikáciou (napr. Thermolink P), pripojte ho podľa schémy zapojenia výrobcu, ktorá zvyčajne zahŕňa dva vodiče pre komunikáciu.
   • Bezdrôtový termostat: Bezdrôtový termostat sa skladá z dvoch častí: diaľkového ovládania (termostatu) a prijímača, ktorý je pripojený ku kotlu. Prijímač sa pripája k svorkám termostatu na kotle rovnako ako drôtový termostat. Komunikácia medzi ovládaním a prijímačom prebieha bezdrôtovo.
4. Umiestnenie termostatu: Izbový termostat by mal byť umiestnený v obytnej miestnosti, na vnútornej stene, mimo priamych zdrojov tepla (radiátory, slnečné svetlo, prievan). Ideálna výška je približne 1,5 metra od podlahy.
5. Zapnutie a nastavenie: Po pripojení všetkých káblov zapnite napájanie kotla. Na termostate nastavte požadovanú izbovú teplotu a vykurovací program. Ak používate termostat s eBus komunikáciou, môže byť potrebné vykonať základné nastavenie alebo párovanie s kotlom podľa návodu výrobcu.
6. Testovanie: Skontrolujte, či kotol reaguje na zmeny nastavenia teploty na termostate. Vyskúšajte rôzne teplotné nastavenia a programy, aby ste sa uistili, že všetko funguje správne.

Riešenie bežných problémov a dôležité upozornenia

Pri inštalácii a používaní bezdrôtového termostatu sa môžete stretnúť s niekoľkými bežnými problémami:

• Staršie kotly a WiFi: Ak ide o starý kotol (napr. z roku 2002), overte, či vôbec bude možnosť ho ovládať cez WiFi a aplikáciu bez ďalších prepojení ako modem alebo prijímač.
• Zapojenie Thermolink P: Ak na svorkách termostatu nie je označený +/-, zatiaľ čo na kotli áno, a v manuáli k novšiemu Thermolinku P to nie je uvedené, je to potrebné overiť pre správne zapojenie.
• Problémy s kotlom Leopard 24 BTV: Ak sú vstupy pre izbový termostat na matičnej doske stále zopnuté, mali by ste vybrať klemu. Ak to pretrváva aj po jej odstránení, môže to vyžadovať servisný zásah.
• Termostat nedosahuje výkon (Protherm Ray): Ak termostat nedokáže ísť do výkonu a ohrieva vodu len na 25°C, pričom požadovaná teplota je vyššia, skontrolujte nastavenia termostatu a kotla, prípadne konzultujte s technikom.
• Kompatibilita iných značiek: Termostat Vaillant VRC 410s pravdepodobne nebude fungovať s kotlom Protherm Panther Condens, ani s kondenzačným Tiger, pretože sú určené pre kotly Vaillant. To isté platí aj pre termostaty Junkers, ktoré sú vyrábané len pre kotly Junkers a fungovať nebudú.
• Prekážky v snímaní teploty: Správne nastavenie termostatu znamená aj rozdielne vykurovanie každej miestnosti. Jednou z možných príčin, prečo termostat nedosahuje požadovanú teplotu, je, že je zakrytý závesmi alebo nábytkom. Ak teplo nemôže uniknúť, akumuluje sa. V dôsledku toho snímačový prvok predpokladá vyššiu teplotu a znižuje prietok vykurovacej vody skôr, ako sa skutočne dosiahne požadovaná teplota. Proces regulácie môžu ovplyvniť aj radiátorové výklenky a nedostatočná vzdialenosť medzi parapetom a termostatom. To isté platí aj pre stály prievan.

Pre optimálnu funkčnosť celého vykurovacieho systému je dôležité aj správne hydraulické vyváženie. Aby čerpadlo vykurovacieho okruhu pracovalo efektívne a rovnomerne rozvádzalo teplo po celom dome, musí byť celý vykurovací systém správne nastavený. Hydraulické vyváženie vytvára základ pre tento účel. Na jeho základe sa jednotlivé radiátory nastavia tak, aby dostali potrebné množstvo vykurovacej vody. To je však možné len s vopred nastaviteľnými termostatmi vykurovania. Ak zvolíte príliš vysokú úroveň a teplotu, systém bude pokračovať vo vykurovaní a miestnosť sa prehreje. Často sa potom stáva chyba, že sa otvoria dvere alebo okno.

Pokročilé nastavenia a funkcie

Moderné kotly a termostaty ponúkajú aj pokročilé možnosti:

• Externý snímač teploty a ekvitermická regulácia: Niektoré termostaty umožňujú pripojenie externého snímača vonkajšej teploty (napr. Protherm 0020040797). Tento snímač umožňuje kotlu regulovať vykurovaciu vodu na základe vonkajšej teploty (ekvitermická regulácia), čo prispieva k úspore energie a komfortu. Pripojenie vonkajšieho snímača je možné aj na staršie kotly, ak to umožňuje ich elektronika. V podstate je vždy lepšie použiť externé čidlo, ktoré sa umiestňuje na severnú stranu a umožňuje plynulejšiu reguláciu kúrenia. Bezdrôtový snímač je možné napojiť aj k Thermolink LUX a Thermolink RC. V základe každý kotol funguje aj bez vonkajšieho čidla alebo termostatu.
• Ovládanie teplej úžitkovej vody (TÚV): Niektoré termostaty umožňujú okrem regulácie vykurovania aj nastavenie teploty teplej úžitkovej vody, najmä ak je kotol pripojený k externému bojleru alebo má vstavaný zásobník. Kotol Protherm Ray je možné jednoducho doplniť o zásobník, ako je napríklad stacionárny zásobník TÚV Protherm FE 120 BM s objemom 120 litrov, čím zabezpečíte dostatok teplej vody pre celú domácnosť.

Tipy pre optimálne používanie a úsporu energie

• Umiestnenie vysielača: Termostat by mal byť umiestnený v miestnosti, kde trávite najviac času, na mieste s dobrou cirkuláciou vzduchu, mimo priamych zdrojov tepla (radiátory, slnečné svetlo, prievan). Ideálna výška je približne 1,5 metra od podlahy.
• Programovanie: Využite možnosť týždenného programovania na optimalizáciu spotreby energie. Nastavte nižšiu teplotu počas noci alebo keď nie ste doma. Pri kratšej neprítomnosti, pracovnom dni alebo víkendovom pobyte môžete teplotu znížiť. Najlepšie je rozhodnúť sa v závislosti od vonkajšej teploty. Orientačná hodnota je 16 stupňov Celzia.
• Pravidelná kontrola: Občas skontrolujte nastavenia a funkčnosť termostatu, najmä po zmene ročného obdobia.

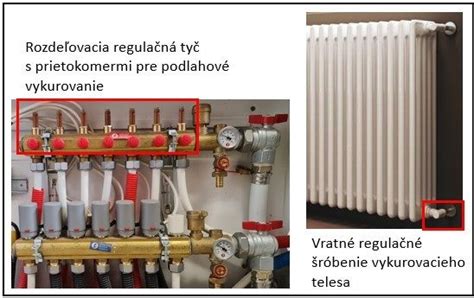

• Zónová regulácia vykurovania: Najvyššiu úroveň komfortu a úspor energie poskytuje zónová regulácia vykurovania. Tento systém sa skladá z viacerých izbových termostatov, ktoré umožňujú nezávisle regulovať teplotu v každej miestnosti zvlášť. Týmto spôsobom je možné predchádzať zbytočnému prekurovaniu alebo podkurovaniu jednotlivých priestorov, čo sa priamo premieta do nižších nákladov na vykurovanie.
