Výber vykurovacieho systému pre dom je jedným z najdôležitejších rozhodnutí, ktoré je potrebné urobiť už vo fáze plánovania. Teplo v interiéri najčastejšie vyrábame z plynu, elektriny alebo dreva. Zdrojom tepla môže byť plynový kotol, tepelné čerpadlo, solárne zariadenia alebo elektrické priamo výhrevné telesá. Pri výbere vykurovacieho systému je vždy potrebné dbať na rentabilnosť a návratnosť vybraného riešenia, teda zrátať si nielen nákupnú cenu samotného zariadenia a komponentov, ale aj ročné náklady, servis a životnosť zvolenej technológie ako takej. Pre pohodlný pobyt v dome je potrebná optimálna teplota v izbách a existuje mnoho spôsobov, ako vykurovať miestnosti.
Základná funkcia teplovodnej vykurovacej sústavy je doprava tepla zo zdroja do vykurovacích telies. V moderných systémoch sa delíme na tie s prirodzeným obehom a tie s núteným obehom, ktoré sú poháňané obehovým čerpadlom. Pochopenie ich rozdielov je kľúčové pre efektívny a ekonomický výber.
Prirodzený Obeh Vykurovacieho Systému
Princíp ústredného vykurovania s prirodzeným obehom vody je v tom, že teplá ohriata voda vystupuje z kotla smerom nahor do expanznej nádoby, odkiaľ prechádza do jednotlivých vykurovacích telies, obyčajne radiátorov, kde odovzdá teplo, ochladí sa a smeruje opäť do kotla, kde sa znova ohrieva. Systém s prirodzeným obehom funguje na princípe rozdielu tlakov, ktorý spôsobuje rôzna hustota vody v prívodnom a návratnom potrubí. Vyhrievané chladivo ide hore do stúpačky, potom sa všetky rúry a vykurovacie telesá zahrejú, vyhrievaný nosič núti studené prvky dole. Takýto cyklus je vo väčšine známych schém konštantný.
Výhody a Nevýhody Prirodzeného Obehu
Hlavnou výhodou prirodzeného obehu je nezávislosť od dodávky elektrickej energie, čo znamená, že systém funguje aj pri výpadkoch prúdu. Je to teda bezprúdový vykurovací systém. Avšak, pri vykurovaní s prirodzenou cirkuláciou sa chladivo pohybuje pomaly, čo vedie k tomu, že teplota sa bude horšie rozvádzať. Nevýhodou klasického vykurovacieho systému je nerovnomerné rozloženie teplôt v miestnosti, ktorá znižuje pocit tepelnej pohody. Klasické konvenčné vykurovacie systémy sú navrhnuté na teplotný spád 75/65 °C, 70/60 °C alebo 70/50 °C, čo znamená, že voda sa zohreje napr. na 75 °C, odovzdá teplo vykurovacej sústave a ochladená sa vracia s nižšou teplotou. Prirodzený obeh je optimálny pre jednopodlažné budovy.
Nútený Obeh Vykurovacieho Systému
Princíp ústredného vykurovania s núteným obehom vody zabezpečuje obehové čerpadlo, ktoré cirkuluje vodu v sústave. Obehové čerpadlo umožňuje pretlačenie chladiacej kvapaliny cez zdroj tepla, zvyčajne to je kotol na teplú vodu, ktorý môže pracovať s rôznymi druhmi paliva. Kvapalina prechádza prívodnými rúrami, radiátormi a výstupnými rúrami a odovzdáva teplo do miestností. Potom sa vracia späť do čerpadla na opakovanie cyklu. Celkovým bodom nútenej cirkulácie nosiča vo vykurovacom systéme je zvýšenie účinnosti vykurovania.
Zloženie Zariadenia v Systéme s Núteným Obehom
Vykurovací okruh s núteným obehom obsahuje nasledujúce hlavné prvky:
- Kotol alebo iný zdroj tepla: Zvyšuje teplotu chladiacej kvapaliny na vykurovanie miestnosti. Zvyčajne sa nachádza v kotolni v suteréne alebo na úrovni prvého poschodia.
- Chladiaca kvapalina: Pracovná tekutina pre tento okruh, prenáša teplo zo zdroja k spotrebiteľom. Najlacnejšia a najdostupnejšia je bežná voda, používajú sa menej často nemrznúce zmesi, ktoré vám umožňujú nevypúšťať vykurovací systém ani vo veľmi chladnom počasí.
- Potrubia a armatúry: Zabezpečujú cirkuláciu do radiátorov, od nich závisí hydraulický odpor a životnosť celého systému. Čím väčšia je odolnosť týchto prvkov voči korózii, tým dlhšie vydrží kúrenie.
- Radiátory: Od ich konfigurácie závisí výmena tepla a teplota v miestnosti. Vykurovacie systémy rozdeľujeme na konvenčné - ako sú radiátory, alebo plošné s nízkoteplotným spádom - podlahové, stenové a stropné vykurovanie.
- Obehové čerpadlo: Zabezpečuje stabilnú cirkuláciu, môže byť buď nízkoenergetické, s malým systémovým odporom, alebo veľké. Tesniace prvky obehového čerpadla nie sú prispôsobené na prácu pri vysokých teplotách, preto je vždy inštalované pred vstupom do kotla, čím sa vytvárajú tie najšetrnejšie podmienky.

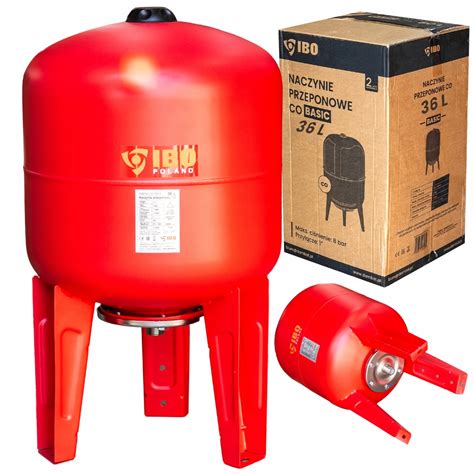

- Expanzná nádrž: Dôležitá súčasť tohto vykurovacieho systému, poskytuje kompenzáciu tepelnej rozťažnosti chladiacej kvapaliny. Ak chýba, môže dôjsť k prekročeniu maximálneho povoleného tlaku a prasknutiu potrubí alebo batérií. Chráni tiež pred vodným rázom pri spustení systému.
Výhody a Nevýhody Núteného Obehu
Systém s núteným obehom má mnoho výhod. Umožňuje rýchle zahriatie kvôli skorému začiatku pohybu chladiacej kvapaliny. Vďaka čerpadlu je možné použiť potrubia minimálnej veľkosti, čo môže ušetriť veľa peňazí. Zabezpečuje rovnomerné rozloženie tepla na radiátoroch, takže vo všetkých miestnostiach bude teplota v batériách približne rovnaká. Pre zložité obvody existuje možnosť regulácie teploty v každej miestnosti. Nútený obeh je efektívny pri rozsiahlejších budovách alebo vtedy, keď je kotol na rovnakej úrovni ako vykurovacie telesá, a umožňuje umiestniť vykurovacie telesá na úroveň zdroja tepla alebo pod ňu.
Medzi nevýhody núteného obehu patrí závislosť na dodávke elektrickej energie, čo robí systém energeticky závislým. Aj čerpadlo s nízkym výkonom vyžaduje na prevádzku elektrický prúd a v prípade problémov v centrálnej sieti pomôže proti chladu iba inštalácia dieselového generátora. Pokles tlaku pri zapnutí čerpadla môže viesť k vzniku únikov, hoci v systémoch je na ich neutralizáciu nainštalovaná expanzná nádrž. Sústava je z prevádzkového hľadiska nákladnejšia kvôli spotrebe elektriny čerpadlom. Niekedy čerpacie zariadenie vytvára nadmerný hluk; tento problém sa dá vyriešiť inštaláciou zariadenia do samostatnej miestnosti.
Rozdiely Medzi Uzavretými a Otvorenými Expanznými Nádržami
V závislosti od aplikácie typu expanznej nádrže sú systémy s núteným obehom rozdelené na uzavreté a otvorené. Toto zariadenie umožňuje vode mierne sa rozpínať pri zahrievaní, čím chráni potrubia a zariadenia pred nadmerným tlakom.
- Otvorená expanzná nádrž: Má kontakt so vzduchom. Z tohto dôvodu sa voda z vykurovacích potrubí postupne odparuje, a preto je potrebné pravidelne doplniť určité množstvo chladiacej kvapaliny do systému. Okrem toho sa kyslík rozpúšťa vo vode, čo zvyšuje rýchlosť korózie a upchávania kovových častí. Nepochybnou výhodou takejto nádrže je jej lacnosť.
- Zatvorená expanzná nádrž: Tvorí uzavretý systém a nemá nevýhody otvoreného okruhu. Náklady na takéto zariadenie sú však výrazne vyššie. Na trhu sú dva hlavné typy uzavretých nádrží: s bránicovou membránou a membránou typu balóna. Čím zložitejší je dizajn, tým je toto zariadenie spoľahlivejšie a drahšie. Výhodou bude absencia strát a kontaktu s atmosférou.
Možnosti Zapojenia pre Okruh s Obehovým Čerpadlom
Existujú dva spôsoby pripojenia radiátorov medzi sebou: sériové a paralelné pripojenie.
Sériové Pripojenie (Jednorúrkový Systém)
Pri sériovom vzájomnom prepojení batérií je iba celkovo jedna rúra, preto sa táto schéma nazývala jednorúrková. Jednotlivé potrubie schéma šetrí materiál a inštalačné práce trvajú málo času. Bohužiaľ nie je možné zabezpečiť rovnakú teplotu v každom radiátore, pretože chladiaca kvapalina sa pohybuje dôsledne. Pri veľkom počte batérií sa táto verzia systému stáva nefunkčnou; prví spotrebitelia dostávajú príliš vysokú teplotu a chladiaca kvapalina vstupuje do posledných batérií s nedostatočným zahrievaním. Zvláštnosťou jedného potrubného vedenia je pripojenie batérií. Jednorúrková verzia je uzavretý okruh rúrok a radiátorov. Rúry sa ukladajú z vykurovacej jednotky a pripojenie radiátorov je zvyčajne konzistentné.
Paralelné Pripojenie (Dvojrúrkový Systém)
Pri paralelnom pripájaní jedného potrubia je prívod a druhý zberný. Náklady sú v porovnaní s jednorúrkovým usporiadaním výrazne vyššie, ale vďaka rovnomernému rozloženiu tepla medzi radiátormi je teplota v miestnostiach rovnaká. Hydraulický odpor sa znižuje, čo má vynikajúci vplyv na prevádzkový režim obehového čerpadla. Pri dvojrúrkovom vykurovaní každý radiátor vyžaduje samostatné vedenie, ktorým sa chladivo bude pohybovať v rôznych smeroch.
Horizontálne a Vertikálne Zapojenie
Vertikálne rozloženie je klasické jednorúrková schéma, v ktorej je teplá voda privádzaná na strechu bytového domu a odtiaľ prechádza do všetkých radiátorov. Táto schéma šetrí materiál, preto ju stále používajú bezohľadní stavitelia. Dvojité vertikálne potrubie rozloženie sa používa v moderných domoch, keď je horúca stúpačka (spolu so zbernou) predĺžená cez všetky poschodia a rozdeľuje chladiacu kvapalinu do každého radiátora samostatne, preto každý byt má približne rovnakú teplotu. Táto schéma umožňuje znížiť tepelné straty, ale vyznačuje sa vysokými nákladmi na potrubia.
Horizontálne dvojrúrkové usporiadanie sa používa pri vykurovaní viacpodlažných aj súkromných domov, niekedy nazývaný poschodie po poschodí. Vykurovacie zariadenia na podlahe nie sú zapojené sériovo ani paralelne, čo môže spôsobiť vzduchové uzávery. Z tohto dôvodu je potrebné inštalovať do takéhoto systému uzatváracie ventily a vzduchové ventily pre každú batériu bez výnimky.
Porovnanie a Výber Vykurovacieho Systému
Výber správneho systému vykurovania nie je taký jednoduchý, ako to znie. Nútený obeh je obzvlášť dôležitý pre budovy s veľkou plochou, kde ľudia žijú trvalo, a je optimálny pre dvojpodlažnú budovu. Naopak, prirodzená cirkulácia je vhodnejšia pre jednopodlažnú budovu. Predpokladá sa, že pre systém s núteným obehom si môžete vybrať menšie radiátory, čo však platí pre presné výpočty.
Všeobecné Odporúčania a Výpočty
Pre inštalačné práce na vykurovacom systéme sú k dispozícii normy SP.13330.2012, ktoré sa používajú na výpočet počtu radiátorov a prietoku chladiacej kvapaliny. Správny výpočet a vypracovanie schémy vám ušetrí nadmerné množstvo materiálu a nezrovnalosti počas inštalácie. Pre takúto prácu je lepšie vybrať si osobu so skúsenosťami v stavebníctve.
Výkon používaný v schéme zariadenia by mal úzko súvisieť s plochou budovy. Cirkulačné čerpadlo sa vyberá výhradne podľa veľkosti miestnosti. Napríklad:
- Pre plochu 250 m² stojí za zváženie modely s kapacitou najmenej 0,4 atm, 3,5 m³.
- Pre domy s rozlohou 350 m² sú vhodné jednotky 0,6 atm, s kapacitou 5,4 m³.
- Pre väčšie priestory sú vhodné prístroje 0,8 atm, 11 m³ a vyššie.
Hlavným parametrom, na ktorý by ste sa mali spoľahnúť pri výpočtoch pre inštaláciu systému, je výkon vykurovacieho zariadenia a tiež výkon vykurovacích telies. Môžete si vybrať kotol so zameraním na najdostupnejšie palivo. Výkon kotla sa vypočíta správne s prihliadnutím na tepelné straty. Rovnako dôležité sú typy a priemer potrubí. Polymérne alebo oceľové rúry majú svoje výhody a nevýhody. Napríklad oceľové rúrky nie je možné spájať bez zvárania, zatiaľ čo výrobky z polymérov sa ľahšie montujú a sú spoľahlivé z hľadiska korózie. Batérie použité v schéme môžu byť rebrované, sálavé alebo konvekčné.
Pri nesprávnej montáži systému sa môžu objaviť vzduchové uzávery, zvyčajne v spojoch radiátorov alebo vo vertikálnych stúpačkách. Týmto poruchám vykurovacích jednotiek pomôžu predchádzať špeciálne ventily "Mayevsky".
Moderné Trendy a Úspora Nákladov
V posledných rokoch sú najobľúbenejšími vykurovacími zariadeniami na Slovensku plynové kotly, ale postupne vstupujú do hry aj iné zdroje tepla. Napríklad v novopostavených domoch je tepelné čerpadlo čoraz obľúbenejším vykurovacím systémom. Z hľadiska ekológie a energetickej efektívnosti sa dá tepelné čerpadlo sotva poraziť. Hoci obstaranie ktoréhokoľvek typu tepelného čerpadla je spojené s vyššími počiatočnými investičnými nákladmi, z dlhodobého hľadiska presviedča nízkymi prevádzkovými nákladmi.
Na znižovanie nákladov na vykurovanie je kľúčové znižovať spotrebu energie v domácnosti. Každý stupeň teploty navyše zvyšuje spotrebu energií približne o 6 %. Inteligentné termostaty umožňujú naprogramovať teplotu v jednotlivých miestnostiach podľa dennej doby alebo prítomnosti obyvateľov. Okrem výberu vhodného vykurovacieho systému existuje mnoho spôsobov, ako znížiť náklady na vykurovanie domácnosti, napr. rovnomerné vykurovanie miestností, správne zateplenie budovy a investície do technológií, ktoré podporujú účinnosť inštalovaných systémov.
