Kompletný stavebný systém Ytong ponúka ucelené riešenie celej hrubej stavby aj povrchových úprav. Ucelený stavebný systém Ytong ponúka praktické prefabrikované riešenie schodiska z pórobetónu Ytong, pripravené presne podľa projektovej dokumentácie. Pórobetónové schody Ytong sú atraktívne nízkou hmotnosťou, jednoduchou inštaláciou a veľmi ľahkým opracovaním.
Čo sú prefabrikované schodiská Ytong?
Veľkou prednosťou pórobetónového schodiska Ytong je vysoká presnosť a možnosť postaviť ho a užívať vo veľmi krátkej dobe. Jednotlivé diely sú pri dodávke už narezané na mieru, takže odpadajú úpravy a schodisko môžete rýchlo a ľahko zostaviť. Vystužený prvok z pórobetónu. Slúži na zhotovenie schodísk v interiéri rodinných príp. bytových domov. Použitie v exteriéri sa nepredpokladá.
Výhody schodísk Ytong
Výrobca pórobetónu Ytong, spoločnosť Xella CZ, dodáva vyhotovovaciu dokumentáciu obsahujúcu presné tvary stupňov a spôsob uloženia podľa existujúceho stavu na stavbe. V porovnaní s klasickým železobetónovým schodiskom odpadá šalovanie, výstuž, betonáž, hutnenie, vlhčenie betónu pri zrení, odbedňovanie aj likvidácia odpadov zo šalovania. Schodisko je pojazdné do 24 hodín a medzi jeho prevádzkové výhody patrí vysoká stabilita a minimum kročajového hluku. Ich povrch je dokonale rovný a tvorí ideálny podklad pre pokládku ľubovoľnej krytiny. Hlavu si nemusí autor projektu robiť ani s tým, či sa mu podarí trafiť sa do priestorových dispozícií - variabilita tvarov je naozaj vysoká. Dajú sa s ním usporiť aj náklady na stavbu, pretože výstavba schodiska nezablokuje remeslá a ľudí a práce na objekte budú môcť bez problémov pokračovať.
Staviame s Ytong - Schodisko
Montáž a inštalácia schodiskových stupňov Ytong
Schodiskové stupne Ytong sa dodávajú presne narezané podľa projektovej dokumentácie, vyhotovovacej dokumentácie a doprava je v cene. Samotná montáž je jednoduchá, zvládne ju murár s jedným pomocníkom. Bežné schodisko v rodinnom dome zmontujú dvaja murári za jednu pracovnú smenu. Jednotlivé stupne sa ukladajú na podmurovku hr. 125 mm na vápennocementovú maltu, ak je práca dostatočne presná, možno použiť tenkovrstvovú maltu. Výhodná, aj keď koordinačne náročnejšia, je montáž priamo do nosného muriva počas hrubej stavby. Schodisko je v tomto prípade použiteľné už pri montáži a betónovaní stropu. Uložené schodiskové stupne sú už nasledujúci deň po montáži plne zaťažiteľné. Stupne sa osadzujú po oboch stranách na murivo (podmurovanie) do maltového lôžka alebo pomocou oceľovej konzoly. Štandardné uloženie je 150 mm na každej strane. Stupne je možné podmurovať, zamurovať do muriva alebo uložiť na konzoly. Výška a šírka schodiskových stupňov na stavbe sa rieši zodpovedajúcou hrúbkou maltového lôžka, podmurovaním a presahom stupňov cez seba.
Normatívne požiadavky a certifikácie
Téma schodisko rieši samostatná norma: Schodiská a šikmé rampy - Základné požiadavky ČSN 73 4130 (Stairways and sliding ramps - Basic requirements). Od apríla 2010 je účinná ČSN 73 4130 určujúca požiadavky pre rozmery a tvar schodísk a šikmých ramp, ktoré sú trvalou súčasťou interiéru a exteriéru stavebných objektov a sú určené ako komunikácie pre peších. Norma platí pre navrhovanie schodísk a šikmých ramp s funkciou komunikácie pre peších, ktoré sú trvalou súčasťou stavebnej časti stavieb. Pri zmenách stavieb táto norma platí len vtedy, ak je schodisko alebo šikmá rampa predmetom zmeny. Norma neplatí pre navrhovanie schodísk a šikmých ramp tvoriacich súčasť technologických zariadení a miestnych komunikácií, pohyblivých schodísk, a schodísk a šikmých ramp pri rekonštrukciách nehnuteľných kultúrnych pamiatok. Ytong prefabrikované schodiská podľa STN/EN a ISO sú moderným riešením pre rodinné aj bytové domy, ktoré spája rýchla montáž, nízka hmotnosť a vysoká presnosť. Vďaka certifikáciám ISO 9001, ISO 14001 a ISO 45001 od Xella Slovensko spĺňajú prísne požiadavky na kvalitu a bezpečnosť. Normy a legislatívny rámec pre Ytong prefabrikované schodiská podľa STN/EN a ISO určujú technické požiadavky na rozmery, únosnosť, požiaruodolnosť a bezpečnosť používania. Tieto predpisy garantujú, že schodiská sú funkčné, bezpečné a spĺňajú aktuálne stavebné štandardy. STN 73 4130 - Schodiská a šikmé rampy. Zákon č. 50/1976 Zb.
Technické parametre a ergonomické zásady

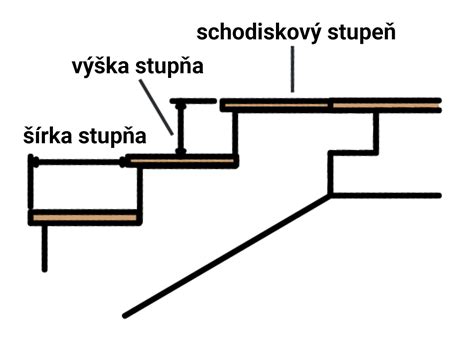

Technická analýza návrhu Ytong prefabrikovaných schodísk podľa STN/EN sa opiera o výpočty únosnosti, ergonomické zásady a montážne podmienky. V praxi sa zohľadňujú aj akustické, tepelné a požiarne požiadavky podľa platných noriem. Podchodná výška ramena h1 sa meria ako zvislá vzdálenost mezi hranou schodiskového stupňa na výstupnej čiare a konštrukciou (podhľadom) nad toutou hranou. Výška a šírka stupňa: navrhovať podľa krokového vzťahu 2h + b = 600-630 mm, pričom bmin = 250 mm (na výstupnej čiare bs,min = 210 mm). Akustika: posúdiť podľa ISO 717-1/717-2 a požiadaviek akustického návrhu (napr. DnT,w chodba-byt, L′n,w kročaje). Krokový vzťah 2h + b = 600-630 mm podľa STN 73 4130 určuje pohodlné a bezpečné rozmery stupňov Ytong prefabrikovaného schodiska. Všetky uvedené varianty spĺňajú odporúčaný sklon 25-35° pre obytné budovy a plne vyhovujú platným normovým požiadavkám.
| Parameter | Hodnota | Poznámky |
|---|---|---|
| Krokový vzťah (2h + b) | 600-630 mm | Základné normové kritérium pre pohodlné používanie schodiska. |
| Minimálna šírka stupňa (b) | 250 mm | Na výstupovej čiare; ak je schodisko točité, kontroluje sa aj bs na vnútornom okraji stupňa. |
| Minimálna šírka stupňa (bs) | 210 mm | Na vnútornej hrane točitého schodiska. |
| Odporúčaný sklon ramena (α) | 25-35° | Pre obytné budovy je odporúčané udržať sklon v rozmedzí 25-35°. Sklon ramena je vypočítaný z tangensového vzťahu tg α = h / b. |
Porovnanie s inými typmi schodísk
Porovnanie Ytong prefabrikovaných schodísk s alternatívami ako monolitický betón a oceľové schodiská ukazuje rozdiely v hmotnosti, montážnom čase, akustike a požiarnej odolnosti.
| Vlastnosť | Ytong prefabrikované schodisko | Monolitický betón | Oceľové schodisko |
|---|---|---|---|
| Hmotnosť konštrukcie | Nízka (~400-700 kg/m³) | Vysoká (~2 400 kg/m³) | Stredná až vysoká |
| Montážny čas | Veľmi krátky (1 pracovná smena, 24 hodín pojazdné) | Dlhodobý (šalovanie, betonáž, zrenie) | Stredný (zváranie, montáž) |
| Akustická izolácia | Dobrá (minimum kročajového hluku, DnT,w ≈ 52 dB) | Stredná až dobrá | Nízka (často vyžaduje dodatočné úpravy) |
| Požiarna odolnosť | Vysoká (REI 60 min podľa STN EN 13501-2) | Vysoká | Stredná až vysoká (závisí od úpravy) |
| Povrchová úprava | Ideálny, rovný podklad pre akúkoľvek krytinu | Často vyžaduje dodatočné vyrovnanie povrchu | Rôzne možnosti, často s vyššími nákladmi |
| Odpad a prácnosť | Minimum (narezané na mieru, bez šalovania) | Vysoká (šalovanie, betón, odbedňovanie) | Stredná |
Poznámky k tabuľke: Hodnoty hmotnosti sú orientačné a vychádzajú z hustoty AAC (~400-700 kg/m³) a betónu (~2 400 kg/m³). Montážny čas závisí od pripravenosti stavby a zvoleného systému. Požiarna odolnosť (REI) je uvedená podľa STN EN 13501-2 a môže byť zvýšená úpravou konštrukcie. Akustická izolácia sa líši podľa projektového návrhu a typu povrchovej úpravy. Cena je uvedená orientačne a závisí od rozsahu dodávky a doplnkových prác.
BIM modely a podpora pre projektantov
Knižnica obsahuje štandardizované tvary prefabrikovaných schodísk podľa STN EN ISO 23386 a STN EN ISO 19650-1/-2. Sú pripravené vo formátoch .RFA, .GSM, .IFC a .DWG a zahŕňajú presné rozmery, detaily stupňov, ramien a podest pre projektovanie a koordináciu v BIM prostredí. BIM objekty prefabrikovaných schodísk by mali podľa odporúčaní STN EN ISO 23386 a STN EN ISO 19650 obsahovať technické a normové údaje pre jednoduché použitie v projektovej dokumentácii a BIM koordinácii.
| Formát súboru | Popis obsahu | Normová referencia |
|---|---|---|
| .RFA | Revit Family - parametre schodiska, rozmery stupňov, materiálové vlastnosti | STN EN ISO 23386 - BIM parametre; STN EN 1991-1-1 - Zaťaženia schodísk |
| .GSM | ArchiCAD GDL objekt - variabilné tvary ramien a podest | STN EN ISO 19650-1/-2 - Správa BIM informácií |
| .IFC | Univerzálny otvorený formát pre koordináciu medzi profesiami | STN EN ISO 16739 - Industry Foundation Classes |
| .DWG | 2D/3D CAD výkres - geometria, kótovanie, konštrukčné detaily | STN 73 4130 - Schodiská a šikmé rampy |
Zhrnutie tabuľky: Všetky uvedené formáty obsahujú normovo presné modely schodísk pripravené na okamžité použitie v projektovej dokumentácii.
Cena a možnosti objednávky
Cena sady schodiskových stupňov sa pohybuje podľa zložitosti a dĺžky schodiska medzi 12 000 Kč až 25 000 Kč. Ak záujemca nemá k dispozícii kvalitný projekt alebo chystá úpravy či rekonštrukcie existujúcej budovy, má možnosť si projekt objednať priamo u výrobcu. Odporúča sa BIM koordinácia už v štádiu projektu a objednanie prefabrikátu minimálne 3 týždne pred montážou. Zabezpečte logistiku montáže a manipulácie na stavbe. Pre tento tovar sú k dispozícii nasledujúce možnosti dopravy:
- Paletová doprava: Celoštátne do 2 pracovných dní do max.
- Regionálna doprava: Pre okresy: Košice-okolie, Košice I-IV a Rožňava. Regionálna doprava zabezpečuje rýchle a výhodné doručenie objednávok v okresoch Košice-okolie, Košice I-IV a Rožňava.
- Xella doprava: Celoštátne do 10 pracovných dní pri min. množstve objednávky 1 kamión (Ucelený kamión 30 pal.).
Praktická realizácia a výsledky
Táto prípadová štúdia ukazuje, ako možno Ytong prefabrikované schodisko v rodinnom dome navrhnúť a realizovať v súlade s normami STN/EN a ISO, vrátane kľúčových technických parametrov, montážnych postupov a merateľných výsledkov. Investor požadoval schodisko s nízkou hmotnosťou, vysokou presnosťou a rýchlou montážou, pričom bolo potrebné dodržať STN 73 4130 a požiadavky REI 60 min podľa STN EN 13501-2. Projektant navrhol schodisko s h = 175 mm, b = 280 mm, sklonom 33°, podľa krokového vzťahu 2h + b ≈ 630 mm a kategórie zaťaženia A (EN 1991-1-1). Montážny proces zahŕňal prípravu otvoru, osadenie prefabrikovaných stupňov na maltové lôžko a kontrolu presnosti laserom. Výsledkom bola úspora 2 pracovných dní oproti betónu, presnosť ±1 mm, zníženie hmotnosti konštrukcie o cca 35 % a akustické hodnoty DnT,w ≈ 52 dB. Tieto odporúčania zohľadňujú návrhové, realizačné a normové aspekty Ytong prefabrikovaných schodísk.
Často kladené otázky o Ytong schodiskách
- Aká je náročnosť výstavby schodov z Ytongu? Samotná montáž je jednoduchá, zvládne ju murár s jedným pomocníkom.
- Ako dlho trvá montáž Ytong prefabrikovaného schodiska? Bežné schodisko v rodinnom dome zmontujú dvaja murári za jednu pracovnú smenu.
- Aká je požiarna odolnosť Ytong schodiska? REI 60 min podľa STN EN 13501-2.
- Sú k dispozícii BIM modely? Áno, v knižniciach pre ArchiCAD a Revit.
- Aké ISO certifikáty má Xella Slovensko? Spĺňajú ISO 9001, ISO 14001 a ISO 45001.
- Ako prebieha údržba Ytong schodiska? Povrch sa kontroluje vizuálne, protišmyková úprava sa obnovuje podľa potreby.
- Aké povrchové úpravy sú vhodné? Keramická dlažba, laminát, PVC, protišmykové nátery.
Premeňte svoj projekt na rýchlu, presnú a normovú realizáciu - vyberte si Ytong prefabrikované schodiská od Xella Slovensko, ktoré spĺňajú prísne STN/EN normy a sú certifikované podľa ISO 9001, ISO 14001 a ISO 45001. Kontaktujte technickú podporu Xella Slovensko ešte dnes a zabezpečte si prefabrikát na mieru už v projektovej fáze.
