Spojovací materiál pre krov: Komplexný sprievodca tesárskymi a konštrukčnými skrutkami

Strecha je súčasne so stenami, stropom a schodiskom jednou zo štyroch základných častí každej budovy. Nielenže chráni budovu pred nepriaznivými poveternostnými vplyvmi, ako sú dážď, sneh, vietor, chlad či teplo, ale jej tvarové riešenie má veľký význam pre celkový vzhľad budovy aj z hľadiska estetiky. Šikmá strecha sa skladá z krytiny a krovu, ktorý je nosnou konštrukciou zastrešenia. Nosné konštrukcie zastrešenia môžu byť drevené, oceľobetónové, oceľové alebo kombinované. Stále však vedú drevené konštrukcie, najmä pri návrhu šikmých striech rodinných domov.

Význam a vývoj spojovacieho materiálu pre krov

Kvalitné konštrukčné spoje dreva musia byť vyhotovené spoľahlivo a stabilne, správne vykonanie drevenej konštrukcie určuje bezpečnosť užívateľov investície. V modernom tesárstve konštrukčné skrutky postupne nahrádzajú klasické tesárske klince. V celkovom rozpočte strechy tvoria náklady na spojovací materiál zvyčajne len 2 - 3 %. Pokúšať sa ušetriť práve tu je zbytočný hazard.

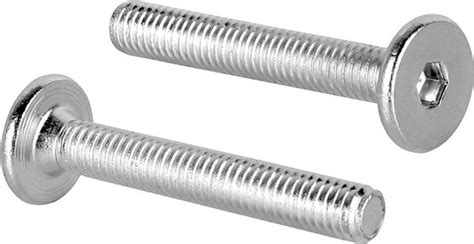

Od klincov k tesárskym skrutkám: Prečo je zmena nevyhnutná

Tesárske výrobky sa líšia od tých, ktoré boli ponúkané na trhu pred niekoľkými rokmi. Priebežne vykonávané testy a technologické inovácie umožnili rozširovať ponuku, pričom sa individuálne riešenia starostlivo venovali špecifickým otázkam práce pokrývačov a tesárov. Dnes však na strechách čoraz častejšie počuť bzučanie uťahovákov než údery kladiva.

Ak staviate dom, altánok alebo len opravujete strechu, stojíte pred rozhodnutím: Kúpiť 5 kíl klincov za pár eur, alebo investovať do konštrukčných tesárskych vrutov? Aby sme pochopili rozdiel, musíme ísť do fyziky. Predstavte si klinec zatlčený v dreve. Čo ho tam drží? Iba trenie medzi hladkým kovom a drevným vláknom. Problém nastáva, keď drevo (najmä bežný smrek) začne vysychať. Objem dreva sa zmenšuje, zovretie povolí a diera okolo klinca sa mikroskopicky zväčší. Výsledok poznáte: staré podlahy vŕzgajú a staré krovy sa hýbu.

Moderná tesárska skrutka naproti tomu drží mechanicky pomocou závitu. Závit sa zareže hlboko do štruktúry dreva. Aby ste spoj porušili, museli by ste doslova rozdrviť drevné vlákna v celej dĺžke závitu. Výťažná sila pri rovnako hrubej skrutke je často nad 200 - 300 kg. Skrutky do dreva majú oveľa väčšiu nosnosť v porovnaní s klincami používanými v minulosti. Okrem toho je potrebné zdôrazniť, že aj spôsob inštalácie je oveľa pohodlnejší. Vďaka závitovaniu sa zlepšuje aj dotiahnutie spájaných prvkov. Stabilné spojenia výrazne ovplyvňujú tuhosť konštrukcie.

Typy a vlastnosti moderných tesárskych skrutiek

Tesárske skrutky sú názov širokej sortimentnej skupiny, ktorá zahŕňa všetky spojovacie prvky určené pre drevené konštrukcie. Konštrukčná skrutka je špecializovaný spojovací prvok navrhnutý pre nosné drevené konštrukcie. Pre nosné konštrukcie jednoznačne nie sú vhodné bežné skrutky, pretože nemajú dostatočne hrubé jadro závitu, nemajú certifikovanú únosnosť a neexistuje pre ne žiadna technická dokumentácia. Konštrukčné skrutky sú kritickou súčasťou každej drevenej nosnej konštrukcie.

Charakteristické vlastnosti konštrukčných skrutiek

Moderné tesárske skrutky sú technologicky vyladené nástroje, ktoré ponúkajú niekoľko kľúčových vlastností:

• Zosilnené jadrové teleso: Priemer jadra závitu je výrazne väčší ako u štandardných skrutiek.
• Optimalizovaný závit s veľkým stúpaním: Špeciálny tvar závitu umožňuje rýchle zavŕtanie bez nadmerného predpätia dreva.
• TORX pohonná drážka: Hviezdicový profil (najčastejšie TX20, TX30, TX40) dokáže preniesť podstatne vyšší krútiaci moment než klasická Phillips drážka. Krížové drážky (Phillips alebo PZ) boli navrhnuté tak, aby pri nadmernom utiahnutí bit "vyskočil". To je super pri sadrokartóne, ale katastrofa pri 30 cm dlhej tesárskej skrutke. Preto všetky naše konštrukčné skrutky používajú systém TORX (Hviezdica).
• Samovŕtacia špička: Frézovacia alebo vŕtacia hrotová časť eliminuje potrebu predvŕtania pri väčšine mäkkých až stredne tvrdých drevín. Nový frézovací hrot je originálnym riešením KLIMAS Wkręt-met, ktorý je vybavený dvojitým závitom, ktorý umožňuje okamžité uchopenie dreva menším tlakom.
• Malá špirála v strede skrutky: Jej úlohou je rozšíriť kanál v pripájanom dreve, aby driek netrel o steny.
• Kvalitné tesárske skrutky majú vrstvu vosku: Tento "lubrikant" znižuje odpor pri skrutkovaní až o 30 %.
• Európske technické posúdenie (ETA): Certifikácia ETA garantuje, že skrutka bola testovaná a spĺňa parametre únosnosti deklarované výrobcom. Pri nosných konštrukciách je ETA prakticky povinné.

Špeciálne typy tesárskych skrutiek podľa použitia

Ponuka tesárskych skrutiek je rozsiahla a prispôsobená rôznym typom spojov:

• Konštrukčné skrutky s plným závitom (WKFC a WKFS): Používajú sa pri spojoch nových konštrukcií, ako aj tých, ktoré sú predmetom renovácie a spevnenia. Vďaka svojmu plnému závitu držia skrutky do dreva materiály, ktoré sa majú spájať. Skrutky sa používajú v miestach oslabenia konštrukčných prvkov, ako sú otvory alebo podrezania nosníkov. Zvlášť citlivým miestom, v ktorom dochádza k delaminácii dreva je hrebeňová zóna. Všetky opísané miesta by mali byť spevnené stavebnými skrutkami. Skrutky WKFC a WKFS je možné montovať pod uhlom 90, 60 a 45 stupňov. Líšia sa použitou hlavou, v prípade WKFC ide o valcovú hlavu, ktorá sa skryje v štruktúre dreva, pričom WKFS sú vybavené kónickou hlavou, ktorá lícuje s jej povrchom.
• Skrutky WKCP a WKCS: Sú určené na tesárske spoje, ako je spájanie krokiev so stenovou doskou, spájanie trámov pod rôznymi uhlami, montáž dreveného stĺpa so základovou kotvou alebo montáž strešného krovu. Hlava s podložkovým hrotom použitá v skrutkách zaručuje silné dotiahnutie upevňovaného prvku. Ekvivalentom týchto skrutiek so zápustnou hlavou, ktorá dokonale lícuje s drevom, sú skrutky do dreva WKCS.
• Stolárske skrutky KMWHT: Sú príkladmi skrutiek pre konštrukčné spojenie drevených prvkov, ako sú laty a kontralaty, montáž OSB dosiek na konštrukciu a montáž záhradného nábytku. Majú širokú škálu veľkostí, priemery od 3 do 6 mm a dĺžky od 30 do 300 mm.
• Vyrovnávacie skrutky pre laty (WKSS): Tesárske skrutky WKSS sa používajú na vyrovnanie lát pod strešnú krytinu. Vďaka dvojitému závitu eliminujú potrebu neúčinných klinov. Vyrovnávacie skrutky pre laty takmer zlikvidovali používanie klincov, a to vďaka dvojitému závitu, ktorý umožňuje získať medzeru medzi latou a kontralatou a vyrovnanie povrchu strechy. Skrutka umiestnená v konštrukcii by mala byť úplne utiahnutá a potom uvoľnená, aby sa získal príslušný vyrovnávací priestor. Správne vykonané zarovnanie povrchu strechy vyžaduje, aby sa toto ošetrenie vykonalo medzi susednými produktmi.
• Farmárske skrutky: Po dokončení tesárskych prác pristupujú pokrývači k vykonaní krytiny. V prípade montáže škridiel sú na zhotovenie krytiny potrebné farmárske skrutky, bežne známe ako farmery. Klimas Wkręt-met ponúka farmárske skrutky so šesťhrannou hlavou a menšie s TORX hniezdom. Farmárske skrutky so závitom TORX sú ideálne pre montáž kovových strešných škridiel, kde je dôležitá neviditeľnosť upevňovacích prvkov. Každá farmárska skrutka je vybavená EPDM podložkou, ktorá chráni pred prenikaním vody v mieste montáže.

Typy hláv skrutiek a ich využitie

Stolárska skrutka by mala byť vybavená tvarom hlavy vhodným pre zamýšľaný účel. V našom e-shope nájdete dva hlavné typy hláv.

Výber a správna montáž spojovacieho materiálu

Pripravujete stavbu krovu, drevostavby alebo terasovej konštrukcie? Výber správnych konštrukčných skrutiek je kľúčový pre bezpečnosť a trvanlivosť celého diela.

Kritériá výberu tesárskych skrutiek

Správny výber tesárskej skrutky vyžaduje presné určenie jej priemeru a dĺžky. V prípade prác realizovaných v súlade so stavebným projektom, obsahuje on informácie o vhodných tesárskych spojoch, avšak pri realizácii bez profesionálneho projektu je bremeno výberu vhodných skrutiek do dreva na zhotoviteľovi.

• Priemer skrutky: Skrutka do dreva najčastejšie používaná pri stavebných prácach má priemer 6,8 alebo 10 mm. Pri montáži podhľadu alebo debnenia môžu mať tieto skrutky menší priemer. Čím väčší je priemer, tým pevnejšie je spojenie. Priemer skrutky určuje jej únosnosť.
• Dĺžka skrutky: Dĺžka stavebných skrutiek závisí od hrúbky spájaných prvkov. Kľúčom k montáži tesárskych skrutiek je, že sa celý povrch so závitom musí nachádzať v podkladovom materiáli. Výber správnej dĺžky je najkritickejší parameter pri výbere konštrukčnej skrutky. Praktický príklad: Chcete priskrutkovať strešnú latu s hrúbkou 40 mm (5x4 cm) do krokvy. Výpočet: 40 mm × 2,5 = 100 mm. Skrutka prejde cez latu a ďalších 60 mm sa zahryzne do nosnej krokvy. Tento vzorec zabezpečuje, že skrutka vnikne do spodného (nosného) prvku na dostatočnú hĺbku, aby sa plne využil jej únosnostný potenciál.
• Tvrdosť dreviny: Pri mäkkých drevinách (smrek, borovica, jedľa) je bezpečnejšie voliť o jeden rozmer dlhšiu skrutku. Pri tvrdých drevinách (dub, buk, jaseň, agát) je predvŕtanie povinné vždy.
• Uhol zavŕtania: Pri šikmom zavŕtaní (nie kolmo) sa dráha skrutky predlžuje. Skrutky majú najväčšiu únosnosť, keď sú zavŕtané kolmo na vlákna. Pri zavŕtaní pozdĺž vlákien klesá únosnosť a zvyšuje sa riziko prasknutia.
• Vlhkosť dreva: Čerstvo rezané drevo sa pri vysychaní zmenšuje.
• Projektová dokumentácia: Pri stavbách podľa projektu vždy dodržujte presne špecifikované rozmery z výkresov a statických výpočtov.

Antikorózna ochrana a povrchová úprava

Výber správnej povrchovej úpravy je kľúčový pre životnosť konštrukcie. Konštrukčné skrutky Klimas Wkręt-met sú zaistené vysoko odolným lamelovým povlakom SQ Ceramic. Ide o antikoróznu ochranu pozostávajúcu zo zmesi zinkových vločiek, hliníka a spojivových živíc. Lamelový povlak je vysoko účinný proti korózii, dokonca desaťnásobne prevyšuje galvanický zinok (HDG). Povlak je tiež extrémne odolný voči chemikáliám a žiareniu a neobsahuje ťažké kovy. Klasické "žlté" alebo "biele" tesárske skrutky sú určené pre zakryté konštrukcie (krovy, prístrešky s krytinou). Žltá farba pochádza z procesu pozinkovania, konkrétne z pasivačnej vrstvy žltého chrómanu. Táto povrchová úprava poskytuje základnú antikoróznu ochranu. Ak na skrutku bude priamo pršať (napr. pri montáži plotu), treba použiť nerezové prevedenie (A2) alebo skrutky s inou certifikovanou povrchovou úpravou. Pre exteriéry s expozíciou dažďu minimálne biely pozink, ideálne nerez A2.

Certifikácia ETA

Európske technické posúdenie (ETA) je certifikácia, ktorá garantuje, že skrutka bola testovaná a spĺňa parametre únosnosti deklarované výrobcom. Dôležité: Ak robíte krov, drevostavbu alebo akúkoľvek nosnú konštrukciu, používajte výhradne skrutky s platným ETA certifikátom. Číslo ETA certifikátu má formát ETA-XX/XXXX.

Časté chyby pri montáži spojovacieho materiálu a ako sa im vyhnúť

Správne umiestnenie skrutiek je rovnako dôležité ako ich výber. Konštrukčné skrutky sú kritickou súčasťou každej drevenej nosnej konštrukcie. Ich správny výber a montáž určuje bezpečnosť a životnosť celého diela.

1. Nesprávna dĺžka skrutky: Mnohí stavebníci volia skrutku "na oko" bez výpočtu potrebnej dĺžky.

   Riešenie: Vždy počítajte minimálnu dĺžku podľa vzorca: hrúbka horného prvku + (6-8) × priemer skrutky.

2. Nepredvŕtanie: Pri tvrdých drevinách (dub, buk, jaseň, agát) je predvŕtanie povinné vždy. Pri skrutkách nad 10 mm odporúčame predvŕtať bez ohľadu na drevo. Pri bežnom smrekovom dreve a použití skrutiek s reznou špičkou to nie je nutné. Skrutka si cestu urobí sama bez toho, aby drevo rozštiepila.

   Riešenie: Pri všetkých tvrdých drevinách povinne predvŕtajte pilotnú dieru priemerom 60-70% priemeru skrutky. Pri predvŕtaní si označte požadovanú hĺbku farebnou lepenkou alebo izolačnou páskou omotanou okolo vrtáku.

3. Nesprávne umiestnenie skrutiek: Správna montáž stavebných skrutiek by mala byť vykonaná vo vhodnej vzdialenosti od okraja nosníka.

   Riešenie: Vždy dodržujte minimálne 7× priemer skrutky od okraja pozdĺž vlákien a 4× priemer od okraja naprieč vlákien.

4. Používanie nesprávnych (nekvalitných) skrutiek: Najčastejšou príčinou je použitie nesprávnych skrutiek. Čierne fosfátované skrutky (sadrokartonárske) sú určené na fixáciu ľahkých dosiek, nie na prenášanie záťaže. Keď drevená konštrukcia zapracuje (napučí alebo sa pohne vetrom), čierna skrutka sa okamžite zlomí (ustrihne sa hlavička). Ak používate čierne fosfátované (sadrokartonárske) alebo bežné kalené vruty bez frézky, pri silnom odpore sa zlomia.

   Riešenie: Vždy kupujte skrutky s ETA certifikátom od renomovaných výrobcov. Pre nosné konštrukcie jednoznačne nie sú vhodné bežné skrutky.

5. Nesprávny typ hlavy pre daný materiál:

   Dôsledky: Pri zápustnej hlave na OSB dochádza k pretiahnutiu hlavy cez materiál a strate únosnosti. Riešenie: Pre plošné materiály (OSB, preglejka, podlahovky) vždy tanierová hlava.

6. Nedostatočné alebo nadmerné utiahnutie:

   Riešenie: Nastavte správny krútiaci moment na skrutkovači. Pri tanierových skrutkách zastavte, keď podložka dosiahne povrch.

7. Zlá povrchová úprava pre exteriér:

   Riešenie: Pre exteriéry s expozíciou dažďu minimálne biely pozink, ideálne nerez A2.

8. Opakované zavŕtanie do toho istého miesta:

   Riešenie: Neodporúča sa. Pri prvom zavŕtaní skrutka vytvorí presný závit v dreve, ktorý zabezpečuje maximálnu únosnosť. Pri vyskrutkovaní a opätovnom zavŕtaní do toho istého miesta sa závit v dreve rozširuje a deformuje, čím klesá jeho držnosť.

9. Skladovanie skrutiek:

   Riešenie: Aj pozinkované skrutky začnú korodovať, ak ich skladujete vo vlhkom prostredí. Po otvorení balenia presypte skrutky do vzduchotesného vedierka alebo plastového boxu.

10. Používanie nekvalitných bitov:

    Riešenie: Áno, ba dokonca je to odporúčané. Lacné bity sa rozdrvia alebo zaoblujú už po 15-20 skrutkách, čo vedie k poškodzovaniu drážok v hlavách. Kvalitný TORX bit z kalených nástrojových ocelí vydrží 500-1000 skrutiek. Predĺžený nástavec 150-200 mm s magnetickým držaním bitu dramaticky uľahčuje prácu, najmä pri montáži nad hlavou alebo v ťažko prístupných miestach.

11. Montáž v mraze:

    Riešenie: Drevo pri mrazoch je krehkejšie a ľahšie praskne.

12. Nedostatočný počet skrutiek: Z hľadiska nosnosti často áno, ale z hľadiska stability odporúčame vždy dve. Jeden bod tvorí "pánt", okolo ktorého sa môže drevo časom pootočiť.
13. Testovací spoj:

    Riešenie: Pred začatím montáže urobte testovací spoj na odpadovom kuse dreva. Nastavte krútiaci moment tak, aby skrutka zasadla správne bez pretiahnutia.

14. Dokumentácia:

    Riešenie: Počas montáže sa niektoré skrutky zlomia, niektoré stratíte, niekedy potrebujete pridať ďalší spoj. Pred zakrytím nosných spojov (napr. sadrokartónom, podhľadom) urobte fotografie s rozmermi.



Tradičné tesárske spoje a ich kombinácie s modernými prvkami

Drevené krovy šikmých striech sú jednou z dvoch hlavných častí zastrešenia, čo znamená, že vytvárajú strešné plochy a nesú krytinu a ďalšie zaťaženie, ktoré na ňu pôsobí (vietor, sneh). Tvoria ich základné tesárske konštrukcie, ktoré sú doplnené latovaním alebo debnením pre montáž krytiny. Pevnosť a trvanlivosť jednotlivých drevených konštrukcií je priamo závislá od pevnosti spojov.

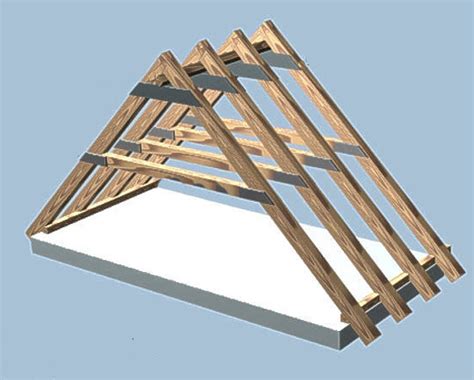

Konštrukčné zásady a typy drevených krovov

Tvary striech a strešných plôch závisia od pôdorysného tvaru budovy, využitia a polohy, ako aj od celkového architektonického riešenia. Jednotlivé krovové sústavy majú svoje prednosti, zvláštnosti, výhody, prípadne nevýhody. Pri voľbe vhodnej krovovej sústavy na konkrétnu budovu sú rozhodujúce tieto okolnosti: využitie budovy, jej okolité prostredie, sklon strechy v súvislosti s použitou krytinou, spôsob podoprenia nosnej krovovej konštrukcie, voľná šírka a výška strechy a, samozrejme, aj hospodárnosť navrhovaného riešenia.

Každá krovová sústava musí spĺňať tieto konštrukčné zásady:

• krov musí zaťažovať svoje podpory (steny, stĺpy, piliere) len v zvislom smere. V jazyku tesárov hovoríme, že krov je zviazaný. To docielime klieštinami, väznými trámami alebo oceľovými ťahadlami;
• v obidvoch smeroch, priečnom aj pozdĺžnom, musí byť krovová konštrukcia dostatočne tuhá;
• prierezy jednotlivých krovových konštrukčných prvkov treba navrhnúť jednak s ohľadom na vnútorné sily v nich pôsobiace a jednak s ohľadom na ich zoslabenie tesárskymi väzbami, ako sú výdlaby a zapustenia;
• väzné trámy sa musia čo najmenej namáhať na ohyb.

Spájanie dreva je podmienené vzájomnou polohou prvkov, ich rozmermi a spôsobom a veľkosťou namáhania spoja. Spoje zhotovujeme odborne, presne, starostlivo, a najmä vhodnými spájacími prostriedkami (klince, skrutky, kolíky, kovové kotvy, spojky, držiaky, ozubené prstencové záchytky a pod.). Styčné plochy musia byť rovné a musia na seba doliehať tak, aby boli splnené predpoklady statického výpočtu. Spájaním jednotlivých drevených prvkov sa vytvárajú základné tesárske konštrukcie, ktoré tvoria podstatu drevených krovov. Pozostávajú z vodorovných trámov, zvislých stĺpikov a šikmých vzpier. Vzpery sú väčšinou namáhané tlakom, ale keď sú ťahané a zdvojujú sa, hovoríme o klieštinách. Jednotlivé drevené prvky sa skladajú do sústavy tuhých trojuholníkových polí. Pre trámy namáhané tlakom je vhodný štvorcový alebo kruhový prierez, pre trámy namáhané ohybom obdĺžnikový prierez postavený na výšku a pre ťahané trámy prierez pretiahnutého obdĺžnika v ľubovoľnej polohe. Nesmieme nikdy zabudnúť na zabezpečenie konštrukcie pred vybočením, čo sa dosiahne zavetrovaním. Najčastejšie tesárske konštrukcie sú sedlá, pásiky, vzperadlá, vešadlá a priečnikové nosníky.

Špecifické tesárske konštrukcie

• Sedlo: Krátkym trámom býva vystužený drevený trám v mieste podpory, zväčša pri väčšom zaťažení a rozpätí. Dĺžka sedla je jedna až dve pätiny rozpätia trámu. Sedlo býva spojené s nosným trámom skrutkovaním, zazubením alebo príchytkami a zoskrutkovaním.
• Pásik: Spolupôsobí pri prenášaní tlaku z trámu na stĺpik, skracuje rozpätie trámu a vystužuje konštrukciu v pozdĺžnom smere. Spojenie všetkých prvkov má byť tuhé a spája sa šikmým alebo vháňaným čapom, zabezpečeným dreveným kolíkom. Dĺžka pásika je zvyčajne 1 000 až 1 500 mm. V prípadoch, keď šetríme drevom, nahrádzame pásiky doskami s prierezom 30/140 mm, ktoré pribíjame k stĺpiku a trámu. Doskové pásiky môžu byť aj zdvojené.
• Vzperadlo: Je konštrukcia, ktorej nosný trám je podopretý vzperami, ktorými sa zaťaženie prenáša priamo do podpier. Nosný trám je namáhaný ohybom a vzpery tlakom. Tesárske spoje sú zabezpečené skobami.
• Vešadlo: Skladá sa z hlavného trámu, ktorý je mierne namáhaný ťahom vešiaka a vzpier. Je to konštrukcia, ktorá vešiakmi a vzperami vynáša hlavný trám a prenáša jeho zaťaženie čo najbližšie k podperám. Vešiak namáhaný ťahom je začapovaný do hlavného trámu a ťahovú silu prenáša oceľový strmeň, ktorý obopína hlavný trám a do vešiaka je upevnený svorníkmi. Vzpery sú spojené s hlavným trámom šikmým čapom. Osi vzpery a hlavného trámu sa majú pretínať nad podporou.
• Priečnikový nosník: Pozostáva z horného tlačeného pása a spodného ťahaného pása. Pásy či pásnice sú vzájomne spojené priečnikmi, ktoré vytvárajú najčastejšie trojuholníkovú sústavu. Spojenie prvkov v styčníku môže byť klincové, svorníkové, svorníkové s príchytkami a lepené.

Typy tesársky viazaných spojov

Podľa vzájomnej polohy spájaných konštrukčných prvkov a účelu rozlišujeme tri základné druhy tesárskych väzieb: pozdĺžne väzby (zrazy, plátovanie), priečne väzby (čapovanie, preplátovanie, kampovanie, osedlanie/zadrapnutie), zosilňovanie driev (zosilňujúce väzby, rozširujúce väzby).

Pozdĺžne väzby

Pozdĺžnymi väzbami nadstavujeme vodorovné, zvislé a šikmé prvky. Vodorovné trámy nadstavujeme spojmi, ako sú zrazy a plátovanie. Na zraz spájame tam, kde je trám podopretý po celej dĺžke alebo len čiastočne, pričom podpora musí vždy byť pod spojením. Čelá zrazov môžu byť tupé, šikmé, klinočelné alebo s čapom. Proti vybočeniu môžeme trámy zabezpečiť tesárskymi skobami, ale aj drevenými alebo oceľovými príložkami tak, aby na každej strane spoja boli minimálne dva svorníky. Pozdĺžne nadstavovanie zvislých stĺpov a šikmých vzpier nazývame štepovanie. Čelá nadstavovaných prvkov sa najčastejšie spájajú prostým čelným zrazom. Prostý zraz, ako spoj použitý pri štepovaní stĺpov, zabezpečujeme pred bočným posunutím tesárskymi skobami alebo okovaním plochou valcovou oceľou, prípadne čiastočne zapustenými drevenými alebo oceľovými príložkami spojenými so stĺpom svorníkmi. V mieste, kde nie je zraz dostatočne podopretý, spájame trámy pozdĺžnym plátovaním. Podobne postupujeme, keď plátujeme dlhšie pomúrnice, ale aj väznice krovu nad stĺpikmi. Plátovanie môže byť rovné, šikmé, rovnočelné, šikmočelné, klesajúce, stúpajúce, jednoduché s ozubom a pod. Spoje ešte zabezpečujeme proti bočnému posunutiu oceľovými svorníkmi a spevňujeme kovovými spojkami.

Priečne väzby

K najrozšírenejším tesárskym spojom na spojenie dvoch alebo troch drevených prvkov, ktoré sa vzájomne križujú, patrí čapovanie. Aj v prípade, že sa jeden trám končí na druhom tráme, používame tento spoj. Podľa uhla, pod ktorým sa trámy spájajú, rozlišujeme čapovanie pravouhlé alebo šikmé. Spájajú sa ním krokvy v hrebeni, vzpery a pásiky v krove, ale aj priečne trámy k stĺpikom. Základným prvkom tejto väzby je čap na konci jedného prvku a výdlab na druhom. Preplátovanie používame vtedy, keď sa v konštrukcii križujú dva vodorovné trámy alebo jeden je ukončený na druhom. Preplátovanie sa používa aj na spojenie väzníc a pomúrnic pri valbových krovoch. Rozoznávame úplné alebo čiastočné preplátovanie. Kampovanie je osadzovanie na ozub, ktoré zabráni posunutiu prvku a súčasne šetrí drevo. Nazývame tak určitý druh preplátovania, ktoré je výhodné pri križujúcich sa trámoch namáhaných na ohyb. Kampovanie môže byť jednostranné, obojstranné jednoduché, obojstranné dvojité a obojstranné rybinovité. Používame ho vo väzbe krovu pri spájaní väzného trámu a pomúrnice, väznice a trámu alebo klieštin navzájom. Osedlanie je spoj, ktorým spájame šikmý trám s vodorovným, ako sú napríklad krokva a pomúrnica. V šikmom tráme sa vyreže sedlo, vďaka ktorému šikmý trám dosadne na hornú plochu vodorovného trámu. Spoj ešte zabezpečujeme nárožníkmi, t. j. klincami dlhými 160 až 210 mm.

Zosilňovanie driev

V miestach, kde sú trámy namáhané na ohyb, používame zosilňujúce väzby. Spojenie dvoch vodorovných trámov tak, aby pri ohybe pôsobili konštrukčne ako celok, nazývame rošt. Rošty môžu mať rozličné úpravy. Trámy kladieme na seba a pritom dávame pozor, aby boli spojené čo najdokonalejšie a neposúvali sa. Posunutiu zabránime spojením skrutkami, skobami, rozličnými príchytkami, ozubmi, klinmi alebo kombináciou uvedených spôsobov. Rozširujúce väzby sa uplatňujú najmä pri doskách a fošniach.



Ďalšie spojovacie prvky pre drevené konštrukcie

• Zbíjané (klincové) spoje: V niektorých prípadoch dopĺňajú tesársky viazané spoje. Často nahrádzajú tesárske väzby a vo veľkej miere sa uplatňujú pri konštrukciách plnostenných väzníkov, priehradových väzníkov krovu a pod. Výhodou klincových spojov je nenáročnosť a jednoduchosť ich zhotovenia a sú aj cenovo výhodné. Pre správne zhotovený spoj je dôležitý vhodný výber klincov nielen z hľadiska dĺžky, ale aj ich hrúbky, t. j. priemeru. Na zbíjanie sa bežne používajú stavebné klince so zápustnou mriežkovanou hlavou, kolárske klince a stavebné klince s plochou hlavou. Pevnosť zbíjaných častí závisí od odporu klinca proti vytiahnutiu, na čo slúži aj ryhovanie klincov v hornej časti (pod hlavou). Klinec vtlčený kolmo na vlákna dreva drží lepšie ako klinec vbíjaný pozdĺž vlákien (do čela).
• Svorníkové spoje: Používame buď ako nosné spoje bez tesárskych väzieb, alebo ako spoje konštrukčne doplňujúce tesársku väzbu. Svorník je na jednom konci ukončený štvor- alebo šesťhrannou hlavou a na druhom konci má závit, na ktorý sa naskrutkuje matica. Pod hlavu a maticu sa ukladá kruhová podložka, aby bolo drevo v mieste spoja chránené proti otlačeniu. Otvory pre svorníky treba vyvŕtať veľmi opatrne. Vzdialenosť svorníkov v smere vlákien dreva je sedem násobok priemeru svorníka, najmenej však 100 mm.
• Sponové spoje: V miestach, kde sú spájané drevené prvky namáhané prevažne tlakom a šmykom, používame ako spojovací materiál špeciálne kovové spony z lisovaného plechu alebo antikora. Používame nosiče trámov, papuče trámov, univerzálne spojky, ťahové pásy kotvy väzníc, dierované platne a pásy, držiaky krokiev. Spony majú rôzny tvar, väčšinou kruhový (prstencový) alebo obdĺžnikový. Takzvané tanierové spony majú v priereze tvar T alebo Z. Sú otvorené, uzavreté, ozubené, jednostranné alebo obojstranné. Najmä použitie ozubených kovových spôn má široké využitie. Netreba pre ne vydlabať lôžko, takže montáž je jednoduchá a po stiahnutí konštrukcie vnikajú dosť hlboko do dreva, čím chránia spájané drevené prvky pred vzájomným posunutím. Všetky druhy kovových spôn majú veľkú mieru využitia, hlavne pri stavbe drevených krovových nosných konštrukcií.
• Lepené spoje: Sú dokonalým, ale dosť nákladným spôsobom spájania drevených konštrukcií. Niektoré druhy tesárskych spojov (čapy) sa tiež spájajú lepením. Lepené spoje sa zväčša využívajú pri konštrukciách väzníkov. Takéto spoje sú veľmi pevné, húževnaté, pružné a odolávajú vode. Vyžadujú však presné opracované plochy a väčší lisovací tlak. Na lepené spoje sa najčastejšie využívajú syntetické lepidlá.

Tesárske práce na krove a ich upevňovanie

Krokvy sa kladú v sklone strechy a sú osedlané na väznice. K väzniciam sa pribíjajú klincami - nárožníkmi s dĺžkou 180 až 250 mm. Vo vrchole je každá dvojica krokiev spojená rohovým čapom. Tenšie krokvy sa preplátujú. Spoj je zabezpečený dreveným kolíkom alebo protiľahlými klincami. Väznice sú nosné vodorovné trámy, ktoré sú zaťažované krokvami. Poznáme vrcholovú (hrebeňovú), strednú a odkvapovú väznicu. Ak je odkvapová väznica uložená na povalovej nadmurovke, nazýva sa pomúrnica. Vrcholová a stredné väznice sú podopierané stĺpikmi štvorcového prierezu, ktoré sú v spodnej časti zapustené alebo sa čapujú do väzných trámov, podobne ako v hornej časti do väzníc. Spoje sa ešte zabezpečujú skobami alebo kolíkmi. Konce väzných trámov sa impregnujú a ukladajú do káps v nosných stenách. Záhlavie nesmie byť zamurované, musí byť okolo neho minimálne 50 mm medzera. Väzný trám prenáša zaťaženie do nosných stien budovy a jeho spodná strana musí byť aspoň 80 mm nad podkrovnou podlahou. Z hľadiska spotreby dreva je úspornejší väzný trám typu papuče, keď sa skracuje dĺžka trámu a stĺpiky sa nahradia šikmými vzperami. Pomúrnica sa zvyčajne kotví v miestach plných väzieb. Klieštiny a vzpery v plných väzbách vystužujú krov v priečnom smere. Do pomúrnice a väznice sa klieštiny začapujú. Ku krokve alebo stĺpiku sa pripájajú čapom alebo lepením, pričom spoj sa ešte zabezpečí svorníkom. Pásiky spolu s väznicami vystužujú krov v pozdĺžnom smere a sú začapované do stĺpikov a väzníc.

Kvalitu ponuky Klimas Wkręt-met zaručujú testy, ktoré sa neustále vykonávajú vo výskumných laboratóriách. Výrobky podliehajú technologickým procesom zameraným na zlepšenie funkčnosti výrobkov a ich vývoj. Vďaka týmto procesom sa produktové portfólio vyvíja v súlade s potrebami trhu so stavebnými materiálmi. Konštrukčné skrutky tvoria základ bezpečnosti vašej drevenej konštrukcie. Investícia do kvalitných certifikovaných skrutiek a ich správna montáž sú poistkou proti budúcim problémom.
