Základové pásy patria medzi najčastejšie využívané typy zakladania rodinných domov. Používajú sa pre založenie stenových aj skeletových konštrukčných systémov.
Výstuž je kľúčovým spájacím prvkom každého základu. Predstavuje spoľahlivý skelet, ktorý drží betón a štrk a udržuje budovu stabilnú. Preberá všetky hlavné lineárne deformačné napätia, ktoré vznikajú nielen z hmotnosti stien, stropov, striech, ľudí a nábytku, ale aj z teplotných zmien.
Vlastnosti základového pásu
Základový pás tvorí súvislý nosník s prierezom, ktorý má tvar obdĺžnikový, stupňovitý alebo rebrový. Základovým pásom sa rozumie monolitická konštrukcia po celom obvode budovy, vyrobená zo zmesi betónu a štrku. Štruktúra má pravidelné geometrické tvary a rovnakú výšku a šírku vo všetkých oblastiach.
Technicky nie je usporiadanie takejto základne zložité a nevyžaduje použitie špeciálneho zariadenia, ako je to v prípade pásových alebo pätkových základov. Jeho jedinou nevýhodou je vysoká spotreba stavebných materiálov a zvýšené náklady na pracovnú silu.
Oblasti použitia základových pásov
- V budovách so soklom a suterénom.
- Pre konštrukcie, v ktorých sú poskytnuté ťažké železobetónové podlahy.
- V budovách s tehlovými a blokovými stenami s hustotou viac ako tisíc tristo kilogramov na meter kubický.
- V oblastiach s ťažkou pôdou, ktorá zabraňuje rovnomernému zmršťovaniu základne budovy.
- Základový pás sa používa na stavbu budov na piesočnatej a hlinenej pôde.
Príprava a realizácia základových pásov
Na mieste budúcich základov sa odhrnie ornica v hrúbke 200 až 300 mm. Na dno výkopu sa nanesie vrstva drveného kameniva s frakciou 16/32 v hrúbke 100 až 150 mm. V súlade s projektovou dokumentáciou sa uloží uzemňovacia pásovina, časti kanalizačných potrubí a vodovodných chráničiek. Na rohoch stavby sa vyvedie uzemňovacia guľatina.
Výkopy základovej konštrukcie sa zalejú betónom triedy min. C 12/15. Vrchná vybetónovaná časť základových pásov sa vyrovná pomocou 2 m hliníkovej laty a vodováhy.
Pri betónových pásoch je dôležitá ešte jedna poznámka. Výkopy pre základové pásy je potrebné mať vodorovné. Neplatí to však pri základovej doske vo svahu. Pri tejto základovej doske sa výkopy vykonávajú stupňovito, tzv. "kaskádovo".
Do vyrovnaného betónu sa ešte predtým, ako stvrdne, odporúča vertikálne zapichnúť oceľové roxorové tyče. Tyče umiestnite v rozostupoch tak, aby potom po osadení debniacich betónových tvárnic boli umiestnené približne v ich strede.
Po vyliatí základových pásov si dajte záležať na vyrovnaní ich povrchu. Ideálne bude, ak ich vyrovnáte a uhladíte pomocou vodováhy.
Na dno výkopu sa v závislosti od druhu podložia dáva vrstva štrku, ktorá sa následne zhutní. Na zhutnenie môžete použiť vibračné dosky alebo valce. Potom sa rozkladá zemniaca pásovina. Tá bude slúžiť na neskoršie pripojenie bleskozvodu. Ďalším krokom je umiestnenie tzv. chráničiek. Do výkopov môžete dať aj armatúru, tento krok však závisí od projektu.
Pri snahe o ušetrenie finančných prostriedkov nezmenšujte hĺbku základových pásov. Vykopanie základov do nezamŕzajúcej hĺbky pôdy má svoje opodstatnenie. V prípade plytšie vykopaných základov sa pod ne môže dostávať voda, ktorá bude v zime mrznúť a následne zväčšovať svoj objem. Základy tak môžu byť v zimnom období vytláčané smerom hore a po oteplení budú zasa klesať dole. Takéto nežiaduce pohyby základov môžu spôsobiť poškodenie vášho domu.
Výstuž základového pásu
Viazanie výstuže pod pásový základ je spoľahlivým spôsobom, ako vytvoriť tuhý kovový rám pre železobetónovú konštrukciu. Výstužná klietka premení betónovú konštrukciu na železobetón. Jeho vlastnosti sa výrazne líšia. Zatiaľ čo bežný betón odoláva iba tlakovým zaťaženiam, železobetón aktívne odoláva napätiu a lomu.
Najsilnejší účinok naťahovania je na spodnej časti základne domu a kompresia na vrchnej strane. Na zvýšenie pevnosti je potrebné použiť výstužný rám pokrývajúci celý základ.

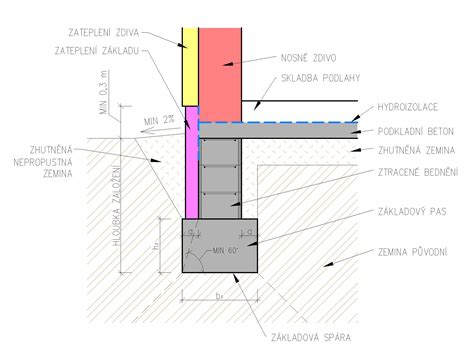

Schéma a výpočet výstuže
Výpočet výstuže poskytuje nielen záruku pevnosti konštrukcie, ale aj významné úspory materiálu.
Príklad výpočtu:
Základ s rozmermi v metroch: 15 (dĺžka) x 10 (šírka) x 0,8 (výška) x 0,3 (hrúbka). Obvod konštrukcie bude (15 + 10) x 2, spolu 50 metrov. Ak chcete vypočítať potrebné množstvo výstuže, mali by ste si predstaviť jej umiestnenie v podklade. Najlepšou voľbou by bolo umiestniť po celom obvode štyri rámovacie tyče. Obvod 50 metrov vynásobíme počtom kovových výstužných pásov - získame požadovaných dvesto metrov výstuže. K tomuto výsledku by sa malo pripočítať asi dvadsať percent za prekrývanie, teda celkovo za 240 metrov.
Ďalej musíte vypočítať vertikálne časti základne výstuže. Schéma pletenia výstuže naznačuje, že sú potrebné dva vertikálne a dva horizontálne rady krátkych tyčí. Vzdialenosť medzi nimi musí byť najmenej pol metra. Opäť zoberieme obvod, 50 metrov a vynásobíme 4 - to bude celková dĺžka oblasti zvislých a vodorovných pruhov. Získame 200. Vydeľte 0,5 metra (vzdialenosť medzi tyčami) = 400. Pre vodorovné tyče potrebujete 30 centimetrov výstuže, vertikálne tyče - 80 centimetrov (parametre nášho základu, výška a hrúbka). Potrebujeme 200 zvislých a rovnaký počet vodorovných tyčí. 0,8 x 200 = 160 metrov a 0,3 x 200 = 60 metrov. 160 + 60 = 220 + 20% = 264 metrov sa použije na zvislé a priečne prúty.
Vzdialenosť medzi tyčami a hrúbku výstuže upravujú stavebné predpisy schválené SNiP číslo 52.01.2003. Obsahuje všetky vlastnosti technológie pre stavbu betónových a železobetónových konštrukcií.
Materiály pre viazanie výstuže
Schéma pletenia výstuže je dosť jednoduchá. Spojenie častí je možné vykonať pomocou pletacieho drôtu a stavebného háku, ktoré nie je ťažké vyrobiť sami. Na uľahčenie procesu si môžete kúpiť špeciálnu pištoľ. Niektorí používajú zváranie na to, aby držali diely pohromade, ale táto metóda nie je vhodná pre všetky materiály.
Pletací drôt
Pletací drôt je vyrobený z ocele. Roztavený materiál prechádza úzkou štrbinou valcovacieho zariadenia a získa sa dlhý tenký materiál, ktorý si po žíhaní zachová svoju pružnosť.
Klasifikácia oceľových drôtov:
- Podľa typu povlaku: nepotiahnuté označené „C“ (ľahké) alebo „H“ - čierne a potiahnuté zinkom alebo elastickým polymérom.
- Podľa úrovne spracovania: dve triedy 1C a 2C.
- Podľa profilu: okrúhle a pravidelné.
- Tvar prierezu: okrúhly, štvorcový, oválny, mnohouholníkový.
- Pre hardvér: s normálnou a zvýšenou presnosťou.
Pre súkromné stavby sa zvyčajne používa drôt s prierezom 1,2 mm. Tento materiál sa považuje za ľahko použiteľný a dostatočne odolný. Tepelne žíhaný materiál je odolný voči namáhaniu v ťahu.
Hardvér do veľkosti 0,8 milimetra je vhodný iba na upevnenie vodorovných výstužných prútov a pre zvislé tyče zvoľte materiál s prierezom 0,8 alebo 2 milimetre. Je dôležité pamätať na to, že čím je spojovací materiál hrubší, tým ťažšie sa z neho vytvorí pevný uzol.
Drôt s prierezom tri a štyri milimetre sa používa v situáciách, keď sa vyžaduje vysoká odolnosť proti agresívnym vonkajším vplyvom. Jeho pozinkovaný povlak v niekoľkých vrstvách umožňuje použitie materiálu aj v aktívnom chemickom prostredí.
Spotreba pletacieho drôtu
Na 1 tonu výstužnej klietky bude potrebných priemerne až pätnásť kilogramov drôtu. Spotreba na 1 tonu výstuže závisí od nasledujúcich faktorov:
- Veľkosť a typ základu.
- Počet uzlov.
- Priemer pletacieho materiálu.
- Spôsob pripevnenia.
Pre hospodárnu spotrebu materiálov odporúčajú odborníci pletenie výstužnej klietky šachovnicovým vzorom. V tomto prípade sú posledné rady každej steny zafixované v každom bode.
Každé spojenie bude vyžadovať drôt, ktorý má tridsať priemerov pripevnenej výstuže. Napríklad pre prierez dvanásť milimetrov bude potrebných najmenej 36 centimetrov drôtu.
Aby ste predišli akútnemu nedostatku materiálu, odporúča sa ho kúpiť s rezervou jeden a pol až dvakrát.
Ako správne uviazať opasok - NÁVOD
Nástroje na viazanie výstuže
Existuje niekoľko techník a nástrojov na správne pletenie výstuže:
| Nástroj | Popis |
|---|---|
| Prefabrikovaný háčik | Najbežnejší nástroj na ručné viazanie výstuže. |
| Domáci háčik | Jednoduchý nástroj vyrobený z kovovej tyče a háku, často s ložiskom pre rýchlejšiu rotáciu. |
| Skrutkovač s nástavcom | Automatizovaná možnosť, kde sa nástavec z klinca alebo iného kovu vytvorí do háku. Vyžaduje kontrolu otáčok náradia. |
| Špeciálna pištoľ | Automatický nástroj na rýchle a efektívne viazanie uzlov, vhodný pre veľké objemy práce. Cenovo dostupnejší variant je ručná pištoľ. |
| Kliešte | Môžu byť použité na manipuláciu s drôtom, ale nie sú primárnym nástrojom na viazanie uzlov. |
Na vytvorenie obrobkov vo forme svorky je potrebný špeciálny ohýbací stroj na prúty. Môže byť vyrobený vlastnými rukami z materiálov, ktoré sú vždy k dispozícii na stavenisku.

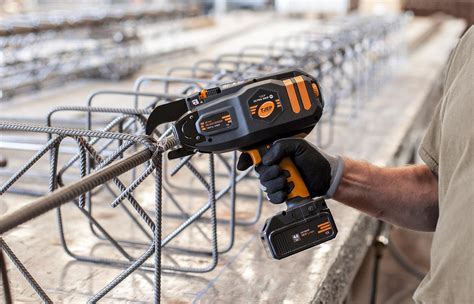

Pletacia pištoľ na príslušenstvo
Pištole na viazanie rámov sú jedným z najjednoduchších a najpohodlnejších nástrojov na prácu. S ich pomocou bude jeden uzol trvať iba pár sekúnd. Ich výhodou je rýchlosť a pevnosť spojov, nevýhodou je vyššia cena, ktorá nie je pre súkromného vývojára vždy dostupná.
Zariadenie sa skladá z výkonného elektrického motora s nabíjateľnou batériou. Motor roztáča cievky, aby naviedol drôt na požadované otočenie. Nôž zabudovaný v pištoli preruší drôt v pravý okamih a potom skrutkový mechanizmus pevne zafixuje jeho konce.
Drôt pre pištoľ sa vyberá s priemerom 0,8 až 1,5 milimetra. Cievka pištole pojme od päťdesiat do sto metrov drôtu. Z jednej cievky môžete uviazať asi dvesto uzlov.
Háčik na pletenie výstuže
Háčik je najprimitívnejší nástroj na prácu s výstužou. Existuje pokročilejšia verzia - skrutkovací hák. Tento poloautomatický hák má trojitý závitovkový prevod, ktorý výrazne zvyšuje pracovnú rýchlosť.
Algoritmus na utiahnutie uzla pomocou háku:
- Z drôtu je vyrezaný kus dlhý štyridsať centimetrov.
- Kus drôtu je ohnutý na polovicu a položený na križovatke výstužných tyčí.
- Háčik chytí koniec drôtu a skrúti ho druhým koncom.
- Rotácia sa opakuje niekoľkokrát, kým sa nedosiahne pevné spojenie.
Drôtené slučky by nemali byť príliš utiahnuté, aby sa predišlo zlomeniu spoja.
Ako správne uviazať opasok - NÁVOD
Porovnanie s inými typmi základov
Základy sú jedinečnou konštrukciou, od ktorej závisí stabilita stavby. Typ základov navrhne architekt, nosnosť musí skontrolovať statik. Len on môže určiť, ktorý z uvedených typov základov je najvhodnejší.
Základová doska
V posledných rokoch je základová doska častým typom základov pre rodinné domy, murované aj montované. Predtým sa na tento účel používali základové pásy. Základová doska zaberá celú plochu stavby, redukuje napätie pod základom vďaka prenosu plošného zaťaženia, čím predchádza nerovnomernému sadaniu objektov. Je obľúbenou voľbou pre nízkoenergetické stavby, pretože spája tepelnú izoláciu, hydroizoláciu a nosnú základovú dosku do jedného celku. Je dobrým riešením, keď sa do pôdy prenáša veľké zaťaženie alebo keď je základová pôda menej únosná.
Základové pätky
Základové pätky, na rozdiel od základovej dosky, nie sú monolitické. Prenášajú zaťaženie do konkrétnych bodov. Na rozdiel od základových pásov a základových dosiek, základové pätky idú hlbšie do zeme. Ich realizácia je možná len na pevnej zemi, kedy nehrozí sadanie.
Základový nosník
Základový nosník je potrebný, keď nie je možné zakladanie základovými pätkami, najčastejšie vtedy, keď je pôda málo únosná. Jeho úlohou je preniesť zaťaženie zo stĺpov na zem.
Pilóty (hlbinné základy)
Pilóty tvoria hlbinný základ, ktorý sa používa, keď je pôda nestabilná alebo málo únosná. Pilóty môžu byť drevené, oceľové, betónové a železobetónové. Majú za cieľ dosiahnuť stabilné podložie hlbšie pod povrchom.
