Betónová výstuž, ľudovo nazývaná „roxor“, je oceľ zalievaná do betónu, ktorá zabezpečuje pevnosť v ťahu a odolnosť proti praskaniu. Bez výstuže by sa betón pri ohybe rýchlo praskal, pretože má vysokú pevnosť v tlaku, ale v ťahu je jeho odolnosť minimálna. Oceľová výstuž tento problém rieši - preberá ťahové napätia, rozkladá sily a spolu s betónom vytvára trvácny celok.
Vďaka železobetónu vznikajú mosty s veľkými rozpätím, pevné stropy aj základové dosky, ktoré bez problémov unesú celé budovy. Ďalšou výhodou je, že betón aj oceľ majú podobnú teplotnú rozťažnosť, a preto pri zmenách počasia pracujú spoločne, bez nadmerného namáhania spojov. Výstuž tak nielen zaisťuje stabilitu, ale aj predlžuje životnosť celej stavby. Správne navrhnutý a zrealizovaný železobetón vydrží desiatky rokov bez väčších opráv a odolá extrémnym podmienkam - od mrazov až po letné horúčavy.
Označenie a Triedy Betonárskej Ocele
Betonárska oceľ sa nevyrába len v jednom univerzálnom prevedení. Podľa slovenskej normy STN 42 0139 sa rozlišuje viacero tried podľa ťažnosti, teda schopnosti materiálu odolávať ohybu a deformáciám. Práve táto vlastnosť určuje, či sa oceľ hodí skôr do plošných konštrukcií, do nosných vencov alebo do špeciálnych prvkov s vysokými nárokmi na pružnosť a pevnosť.
| Trieda | Označenie | Vlastnosti | Použitie |
|---|---|---|---|
| A | B500A | Normálna ťažnosť | KARI siete, plošné konštrukcie |
| B | B500B | Vysoká ťažnosť, vhodná na ohýbanie | Tyče, prúty do základov a vencov |
| C | B500C | Veľmi vysoká ťažnosť | Špeciálne konštrukcie |
Typy Betonárskej Výstuže a Úloha Strmeňov
V stavebníctve sa stretávame s rôznymi formami betonárskej výstuže, z ktorých každá má špecifickú funkciu a využitie:

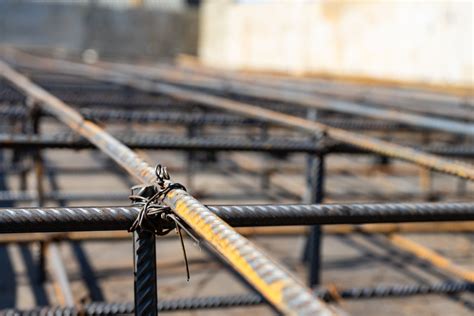

- Tyčová výstuž - klasické rebrované prúty s priemerom 6 až 32 mm, najčastejšie v triede B500B. Používajú sa do základov, vencov aj nosných konštrukcií a tvoria „kostru“ väčšiny železobetónových prvkov. Hrebienkové roxorové tyče sú dostupné v rôznych priemeroch, napríklad 8 mm, 10 mm, 12 mm alebo 16 mm, vyrobené z ocele B500B. Roxor sa vkladá do betónu za účelom zvýšenia jeho únosnosti a zníženia deformácie betónu.
- KARI siete - zvárané siete z oceľových drôtov, najčastejšie B500A. Ideálne pre podlahové dosky, potery alebo základové dosky, kde rozkladajú zaťaženie a bránia vzniku prasklín. Predstavujú hotovú plošnú výstuž, ktorá výrazne urýchľuje prácu pri betonáži podláh, základových dosiek, poterov, chodníkov, parkovísk a spevnených plôch. Zabezpečujú rovnomerné rozloženie výstuže v betóne a pomáhajú minimalizovať vznik trhlín.
- Strmene - tieto kľúčové prvky sú uzavreté obdĺžnikové či štvorcové útvary, ktoré zaisťujú správne držanie pozdĺžnych prútov. Prenášajú šmykové napätia a bránia rozovretiu konštrukcie, napríklad v pilieroch a stĺpoch. Nepodceňujte strmene; tieto nenápadné prvky prenášajú šmykové napätia a držia pozdĺžne tyče pohromade, takže práve vďaka nim vydržia stropy, vence či základy zaťaženie bez prasklín. Betonárske strmienka sa používajú najmä pri vystužovaní stĺpov, prievlakov, vencov a nosníkov. Dostupné sú napríklad strmene s rozmermi 200 x 150 mm, 200 x 200 mm alebo 250 x 250 mm, vyrobené z betonárskej ocele s priemerom 8 mm.
- Rámová výstuž - hotové armokoše zložené z tyčí a strmeňov. Používajú sa tam, kde je potrebný pevný a presne pripravený základ - napríklad do monolitických základov, nosníkov alebo stĺpov - a šetria čas na stavbe.
Semi-automatic Rebar Wire Twister Tool
KARI Siete: Rozmery a Využitie
KARI siete sú obľúbeným typom betonárskej výstuže, pretože urýchľujú prácu a zaisťujú rovnomernú pevnosť konštrukcie. Namiesto viazania jednotlivých prútov sa používa hotová zváraná sieť, ktorú stačí položiť na podklad. Najčastejšie nachádzajú využitie v základových doskách, podlahách, poteroch a stropoch, kde pomáhajú prenášať zaťaženie a zabraňujú vzniku prasklín. Vyrábajú sa v rôznych veľkostiach ôk a priemeroch drôtov, takže možno zvoliť variant pre ľahké aj náročnejšie konštrukcie.
| Označenie | Priemer drôtu | Rozmer ôk |
|---|---|---|
| KA 16 | 4 mm | 100 × 100 mm |
| KD 37 | 5 mm | 150 × 150 mm |
| KY 50 | 8 mm | 150 × 150 mm |
Správne Použitie Betonárskej Výstuže a Prevencia Korózie
Správne použitie betonárskej výstuže rozhoduje o životnosti celej stavby. Nestačí len vložiť prúty do betónu - kľúčové je riadiť sa projektovou dokumentáciou a statickým výpočtom, ktoré určujú množstvo aj rozmiestnenie ocele. Rovnako dôležité je dodržať minimálne krytie betónu, pretože práve vrstva betónu chráni výstuž pred vlhkosťou a koróziou.

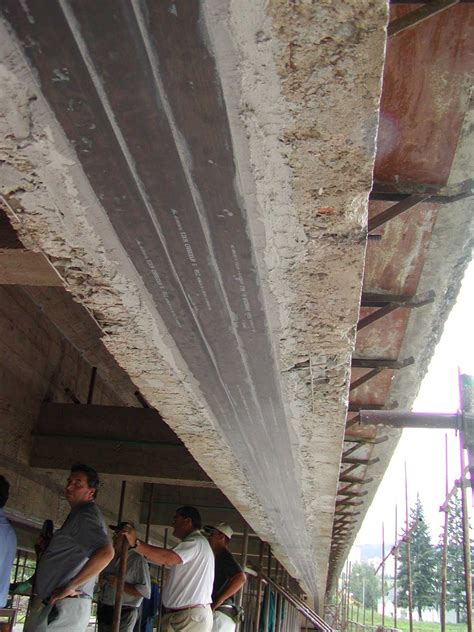

Najväčším nepriateľom betonárskej výstuže je korózia. Nedostatočné krytie ocele v betóne vedie ku korózii výstuže a praskaniu konštrukcie. Ak sa oceľ dostane do kontaktu s vlhkosťou a kyslíkom, začne hrdzavieť. Následkom toho sa objem ocele zväčšuje a v betóne vzniká tlak, ktorý spôsobuje praskliny a odlamovanie krycej vrstvy. To môže ohroziť stabilitu celej konštrukcie.
Pre predchádzanie korózii je nevyhnutné dodržiavať nasledujúce zásady:
- Krytie betónom - správna hrúbka betónu nad výstužou chráni oceľ pred vlhkosťou a agresívnymi látkami.
- Kvalita betónu - vyššia trieda betónu s menšou priepustnosťou obmedzuje prenikanie vody a solí.
- Dištančné podložky - výstuž nikdy nesmie ležať priamo na zemi. Používajú sa dištančné podložky, ktoré zabezpečia správnu polohu prútov v konštrukcii a zabraňujú tomu, aby výstuž ležala priamo na zemi, kde by bola vystavená vlhkosti. Dostupné sú horizontálne aj vertikálne dištančné podložky pre presnú betonáž.
- Antikorózne nátery alebo galvanizácia - pri špeciálnych konštrukciách možno použiť povrchovú ochranu výstuže.
Inovatívne Materiály: Kompozitná GFRP Výstuž
Tradičná oceľová armatúra bola dlhé roky jednou zo základných súčastí stavebných materiálov. V súčasnosti sa však stále viac začínajú aj v stavebníctve používať nové progresívne materiály. Kompozitná GFRP tyčová výstuž je skleným vláknom vystužená polymérová tyč, vyrobená z prameňov sklených vláken, ktoré sú impregnované tepelne vytvrdenou polymérovou živicou. Výstuže sú svetlo- až tmavožltej farby.
Štandardne sa vyrába v priemeroch 4 mm; 6 mm; 8 mm; 10 mm; 12 mm; 14 mm; 16 mm a v dĺžkach do 12 m. Priemery od 4 mm do 10 mm sa dodávajú aj v zvitkoch dĺžky od 50 m do 100 m. Ponuka kompozitných riešení pre stavby zahŕňa kompozitné výstuže, kompozitné kari siete, ale aj výrobu, dodávku a montáž kompozitných zábradlí, roštov, schodísk, lávok a rebríkov. Medzi ďalšie produkty patria strmienka bez potreby viazania drôtom a plastové trávnikové obrubníky.
