Rozvádzač, rozvodná skriňa, ističová skrinka či elektrická skrinka - hoci si niektorí ľudia tieto pojmy zamieňajú a majú podobný účel, medzi jednotlivými zariadeniami existuje mnoho odlišností. Všetky zariadenia, ktoré slúžia na rozvod elektrickej energie, sú nevyhnutnou súčasťou každej modernej stavby. Rozvodné skrine, známe tiež ako hlavné domové rozvádzače, predstavujú akési centrá, ktoré prijímajú elektrický prúd z hlavného prívodu a následne ho bezpečne a organizovane rozdeľujú do jednotlivých obvodov a zariadení v budove.
Rozdiel medzi rozvádzačom a rozvodnicou
Elektrický rozvádzač je nosným prvkom elektroinštalácie, kde je potrebné elektrický prúd rozdistribuovať. Elektrické rozvádzače nízkeho napätia sú kombináciou jedného alebo viacerých spínacích prístrojov (ističe, vypínače) s pridruženým meracím, riadiacim, signalizačným, regulačným či ochranným zariadením. Rozvodnica je na druhej strane jednoduchšia verzia rozvádzača. Rozvodnice sa na rozdiel od rozvádzačov môžu umiestniť tak, aby boli prístupné laickej obsluhe kvôli spínaniu jednotlivých prvkov či výmene poistiek a sú vyhotovené na montáž na zvislú rovinu do menovitého napätia 300 V oproti zemi.
Typy rozvádzačov podľa využitia
- Bytová rozvodnica: Slúži na rozvod energie v bytoch, domoch, kancelárskych priestoroch či v ľahkom priemysle.
- Elektromerový rozvádzač: Je predpripravený na montáž elektromeru či ďalších pomocných zariadení. Podľa konštrukčného vyhotovenia sa delia na pilierové, nástenné a pre zapustenú montáž pod omietku.
- Zásuvková rozvodnica: Sú osadené jednou alebo viacerými elektrickými zásuvkami na 230 V alebo 400 V.
- Staveniskový rozvádzač: Je určený na napájanie dočasných rozvodov elektrickej energie na stavenisku, pri stavebných, rekonštrukčných či búracích prácach.
Kľúčové parametre pri výbere
Najdôležitejším parametrom pri rozvádzačoch a rozvodniciach je počet modulov, resp. pozícií pre prístroje. Pri výbere rozvádzača či rozvodnice si pre istotu vždy nechajte rezervu v počte niekoľkých modulov, ideálne 20 - 30 %, pre prípady ďalšieho rozšírenia. Majte na pamäti, že rôzne prístroje zaberú rôzne množstvo pozícií - jednofázový istič 1 pozíciu, 3-fázový 3 pozície.
Odolnosť a montáž
Dôležitým parametrom je aj odolnosť voči vlhkosti a vniknutiu prachu, vyjadrená krytím IP. Štandardom je krytie IP40, nájdete však aj rozvodnice a rozvádzače s krytím až IP65, ktoré sú odolné voči tryskajúcej vode. Rozvodná skriňa pod omietku pôsobí nenápadne, na jej inštaláciu však musíte do steny vysekať pomerne veľký otvor, čo môže byť napr. v paneláku problematické.
Čo to znamená prerábať elektrický rozvádzač ?

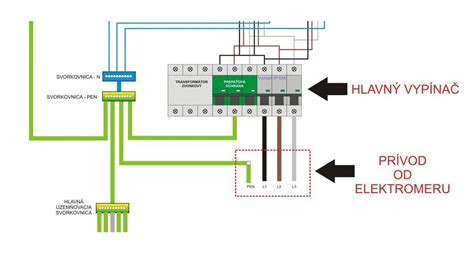

Komponenty v rozvádzači
Sekcia rozvádzačov a modulárnych prístrojov združuje kľúčové komponenty pre distribúciu, istenie, ovládanie a ochranu elektrických obvodov:
- Ističe: Kľúčové ochranné prvky, ktoré chránia obvody pred preťažením a skratmi.
- Prúdové chrániče (RCCB): Poskytujú dodatočnú ochranu pred úrazom elektrickým prúdom.
- Zbernice a svorkovnice: Slúžia na organizáciu a distribúciu elektrických rozvodov.
- Zvodiče prepätia: Chránia citlivé domáce spotrebiče pri blízkom údere blesku a následnom prepätí.
| Komponent | Funkcia |
|---|---|
| Istič | Ochrana pred preťažením a skratom |
| Prúdový chránič | Ochrana pred úrazom el. prúdom |
| Zvodič prepätia | Ochrana elektroniky pred prepätím |
Bezpečnostné upozornenie
Tento článok slúži iba ako informatívny. Návrh, realizáciu či opravu elektroinštalácie, rozvádzačov i rozvodníc vždy zverte kvalifikovaným elektrikárom, resp. projektantom. V opačnom prípade sa vystavujete ekonomickým i trestnoprávnym dôsledkom v prípade požiaru alebo úrazu elektrickým prúdom. Hotový rozvádzač ako celok musí vyrobiť firma, ktorá má na túto činnosť oprávnenie od inšpekcie práce.
