Neviete si rady, ako si správne vybrať vypínač do vášho domu či bytu? Domové vypínače sú možno nenápadné, no predstavujú kľúčový prvok každodenného komfortu aj bezpečnosti. Ovládajú svetlo, určujú atmosféru miestnosti a často aj ovplyvňujú spotrebu energie.
Domový vypínač je základný prvok elektroinštalácie, ktorý umožňuje spínať a rozpínať elektrický obvod, najčastejšie na ovládanie svetiel, ventilátorov alebo zásuviek. Funguje ako jednoduchý, ale nevyhnutný prepínač elektrickej energie. Vypínače slúžia na zapínanie a vypínanie el. spotrebičov, vo väčšine prípadov ide o svietidlá. Pred kúpou si umiestnenie vypínačov precízne rozkreslite, aby ste videli, koľko a aké typy budete potrebovať. Kľúčovým parametrom je prúdové a napäťové zaťaženie - štandardné vypínače bývajú dimenzované na 250 V a 10 A, čo zaručuje bezpečnú prevádzku v bežnej domácnosti.
Pri výbere vypínača skontrolujte nielen dizajn, ale aj kompatibilitu so spotrebičmi. Pre výkonnejšie osvetlenie alebo vonkajšie obvody môže byť potrebný typ s vyšším prúdovým zaťažením. Väčšina výrobcov má k dispozícii niekoľko dizajnových radov prístrojov (napr. vypínače Legrand, vypínač Schneider) - zásuvky, vypínače, stmievače i ďalšie prístroje z rovnakého radu majú rovnaký dizajn.
Dnes už vypínače nie sú len technickým prvkom, ale aj súčasťou interiérového štýlu. Ponúkajú sa v širokej škále tvarov, farieb a materiálov - od minimalistických kovových až po dotykové a smart varianty, ktoré možno ovládať cez mobil alebo hlasového asistenta. Moderný vypínač tak dokáže spojiť praktickosť s estetikou aj komfortom inteligentnej domácnosti.
Druhy domových vypínačov a ich použitie
Rozdiely medzi jednotlivými vypínačmi nespočívajú len v ich vzhľade či farbe, ale predovšetkým v zapojení a spôsobe, akým ovládajú elektrický obvod. Každý typ má svoje špecifické využitie, niektoré sú určené na ovládanie svetla z jedného miesta, iné umožňujú spínanie z viacerých stanovíšť. Podľa funkcie a zapojenia tak rozlišujeme niekoľko základných druhov, ktoré sa líšia zložitosťou, počtom kontaktov aj možnosťou kombinácie s ďalšími prvkami elektroinštalácie.
| Typ vypínača | Typické použitie |
|---|---|
| Jednopólový | Ovládanie svetla z jedného miesta |
| Schodiskový | Ovládanie svetla z dvoch miest - ideálne pre schodisko alebo dlhé chodby |
| Krížový | Umožňuje ovládať svetlo z troch a viacerých miest |
| Sériový | Ovládanie dvoch nezávislých svetiel alebo okruhov z jedného miesta |
| Tlačidlo | Spínanie zvončeka, ventilátora alebo osvetlenia s časovačom či relé |
Jednopólový vypínač (radenie č. 1) - základný typ ovládania svetla
Jednopólový vypínač je najjednoduchší a najbežnejší typ, ktorý ovláda jeden svetelný okruh z jedného miesta. Označuje sa aj ako jednopólový vypínač, prípadne ako radenie jedna. Ide o najčastejšie využívaný vypínač, ktorý vám umožní zapnúť a vypnúť jedno svietidlo iba z jedného miesta. Používa sa zväčša v miestnostiach s jedinými dverami. Nájdete ho v menších miestnostiach, ako je kúpeľňa, spálňa alebo komora, kde nie je potrebné zapínať svetlo z viacerých stanovíšť. Funguje tak, že prerušuje fázový vodič, čím preruší prívod prúdu k svetlu. Štandardne je určený pre napätie do 250 V a prúd do 10 A.
Vypínače ovládané z jedného miesta majú v rôznych krajinách iné normy montážnej polohy. V USA či Ázii zapínate svetlo smerom hore, v Anglicku smerom dolu. V Japonsku je zvykom montovať vypínač naležato - kolískou pohybujete zľava doprava.
Dvojpólový vypínač (radenie č. 2)
Dvojpólový vypínač je na prvý pohľad na nerozoznanie od jednopólového vypínača č. 1. Vypínač č. 2 už má dva vstupy a dva výstupy. Plní rovnakú funkciu ako jednopólový, no jednou ovládacou klapkou viete ovládať dva obvody súčasne. Tento jednopáčkový vypínač je vlastne dvojpólový, pretože zapína a rozpína dva kontakty zároveň. Je to ako keby boli dva nezávislé vypínače č.1 v jednom vypínači pod jedným krytom spoločne ovládané.

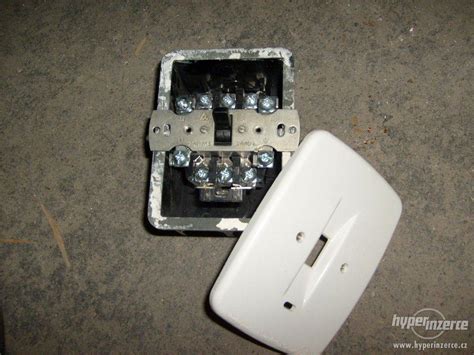

Trojpólový a štvorpólový vypínač (radenie č. 3)
Ide o trojpólový vypínač s troma dvojicami kontaktov. Najčastejšie ho nájdete v prevedení ako sporákový vypínač, ktorý je určený na ovládanie 3-fázového sporáka. Na rozdiel od bežného vypínača na osvetlenie sú tie sporákové stavané na vyššie prúdové zaťaženie (znesú aj 16 či 20 A), preto sú aj robustnejšie. Vyznačujú sa vyššou prúdovou zaťažiteľnosťou 16 alebo 20A, kvôli ich použitiu najmä pri vypínaní varnej dosky alebo sporáka. Sporákovými vypínačmi môžete ovládať aj iné výkonné trojfázové spotrebiče, ako napr. el. bojlery. Vypínač č. 3 nájdete aj ako štvorpólový. Ten je vybavený štyrmi dvojicami kontaktov, ktoré sú ovládané jednou ovládacou klapkou. Najčastejšie sa využíva pri trojfázových rozvodoch.
Hotelový vypínač (radenie č. 4)
Ide o otočný vypínač, ktorý má jeden prívod a dva vývody. Má štyri polohy - v prvej zapína prvý obvod, v druhej druhý obvod, tretia zapne oba a štvrtá vypne oba obvody. Tento vypínač sa nazýva aj hotelový, keďže sa v minulosti využíval v hotelových izbách.
Sériový alebo lustrový vypínač (radenie č. 5)
Ide v podstate o zdvojený vypínač č. 1 s jedným spoločným prívodom a dvoma nezávislými vývodmi. Dvojpáčkový vypínač ovláda dve svetlá z jedného miesta. Nazýva sa aj sériový alebo lustrový vypínač, používa sa najmä v obývačkách, kúpeľniach alebo halách. Vypínač č. 5 má delenú klapku, takže vám umožní zapínať a vypínať dve svietidlá, prípadne dve časti jedného svietidla. To sa využíva napr. pri lustroch, preto sa vypínaču č. 5 hovorí aj lustrový.
Schodiskový alebo striedavý vypínač (radenie č. 6) - pohodlné ovládanie svetla
Schodiskový vypínač patrí medzi najpraktickejšie riešenia v domácej elektroinštalácii. Umožňuje ovládať jedno svetlo z dvoch rôznych miest - napríklad hore a dole na schodisku, na oboch koncoch dlhej chodby alebo aj pri dverách a posteli v spálni. Jeho zapojenie využíva dva prepínače prepojené dvojicou vodičov, ktoré medzi sebou prenášajú elektrický signál.
Nazýva sa aj striedavý, dvojsmerný, chodbový vypínač či schodiskový vypínač. Ide o jednopáčkový vypínač, ktorý je na prvý pohľad na nerozoznanie od jednopólového vypínača č. 1. Názov „schodiskový“ asi najlepšie vystihuje funkciu tohto vypínača - dolu na schodisku zapnete vypínač a rozsvietite svetlo, hore druhým vypínačom to isté svetlo vypnete. Vypínač č. 6 využijete najmä na chodbách, schodiskách či v priechodných miestnostiach. Ak necháte jeden z vývodov nezapojený, môžete ho použiť aj ako jednopólový vypínač č. 1.
Zapojenie vypínača č. 6

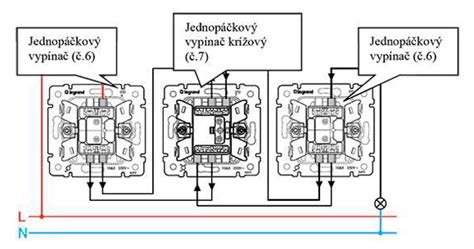

Krížový vypínač (radenie č. 7) - keď chcete svetlo ovládať z viacerých miest
Krížový vypínač rozširuje možnosti klasického schodiskového zapojenia. Ide o jednopáčkový vypínač, ktorý sa používa iba v schodiskových systémoch, keď chceme jedno svetlo ovládať z viac ako dvoch miest ( 2x vypínač č.6 ) treba ho zaradiť vždy medzi vypínače č.6. Umožňuje ovládať jedno svetlo z troch a viacerých miest, čo oceníte v dlhých chodbách, viacpodlažných domoch alebo veľkých miestnostiach s viacerými vstupmi. Funguje ako medzičlánok medzi dvoma schodiskovými vypínačmi, kde prepína ich vodiče a zabezpečuje plynulú zmenu stavu svetla z ktoréhokoľvek bodu. Krížový vypínač býva často mylne zamieňaný za striedavý, ten však funguje iba pre dve ovládacie miesta. Krížový systém je preto ideálnym riešením všade tam, kde potrebujete plnú kontrolu nad osvetlením z rôznych častí miestnosti alebo podlažia.
Kombinované vypínače (radenie č. 5a a 5b)
Vypínač č. 5a je dvojpáčkový vypínač, ktorého jedna časť je zapojená ako vypínač č. 1 a druhá časť ako vypínač č. 6. Vypínač 5a teda môžete použiť na ovládanie dvoch svietidiel, pričom to druhé môžete pomocou ďalšieho vypínača č. 6 vypnúť aj z iného miesta. Vypínač číslo 5B, resp. 6 + 6 je vlastne dvojitý dvojpáčkový striedavý vypínač č. 6 v jednom rámčeku. Dvojitou klapkou môžete s použitím dvoch takýchto vypínačov ovládať dva svetelné okruhy z dvoch miest. Môžete tiež skombinovať 5b vypínač a dva vypínače č. 6.

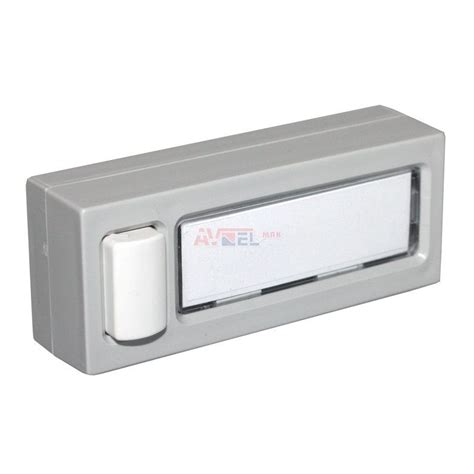

Tlačidlový vypínač (radenie č. 1/0) a časové spínače
Tlačidlový vypínač, známy aj pod označením 1/0, patrí medzi praktické prvky elektroinštalácie. Tlačidlá sú jednopáčkové vypínače č.1, ktoré sa vracajú pomocou strunky do pôvodnej polohy. Funguje na jednoduchom princípe, po stlačení sa obvod krátko zopne a po uvoľnení sa kontakt vráti späť, čím sa obvod rozopne. Tento systém sa využíva všade tam, kde je potrebný krátky impulz, napríklad pri domových zvončekoch, ventilátoroch s časovým spínačom alebo svetlách riadených relé, automatov či časovačov. Existuje viacero druhov tlačidiel: jednopáčkové, dvojpáčkové, rozpínacie, podsvietené alebo s piktogramami. Moderné tlačidlá bývajú doplnené o podsvietenie, ktoré uľahčuje orientáciu v tme, a často sa kombinujú s automatickými systémami riadenia osvetlenia či vetrania, čím prispievajú k úspore energie aj vyššiemu komfortu.
Pri tlačidlách s časovým relé zvoľte dobu zopnutia podľa využitia - napríklad 20 až 30 sekúnd pre kúpeľňu alebo krátky interval pre chodbu či zvonček. Časové spínače sú ideálne na osvetlenie chodieb, prípadne na ovládanie kúrenia či vetrania, ktoré má bežať iba po určitý čas.
Spínače s kontrolkou
Na výber máte okrem tradičnej veľkoplošnej aj klapky s kontrolkou. Sú vybavené malou kontrolkou, ktorá svieti vo vypnutom stave, vďaka čomu vypínač rýchlo nájdete v tme. V minulosti sa na osvetlenie vypínačov používali tlejivky, v súčasnosti ich nahrádzajú miniatúrne LED, ktoré sú úspornejšie a majú dlhšiu životnosť. Rozlišujeme dva hlavné typy:
- Orientačná kontrolka - Signálka na kolíske slúži pre lepšiu orientáciu v tme. Svieti ak je svetlo vypnuté, aby ste ľahšie našli vypínač.
- Signalizačná kontrolka - Signálka svieti, ak je prístroj v zapnutom stave. Využijete ju napríklad, ak sa vypínač nachádza v inej miestnosti ako svetlo. Svoje opodstatnenie našla najmä v kúpeľniach či na toaletách. Signalizačné osvetlenie však viete namontovať, iba ak sa v inštalačnej krabici nachádza nulový vodič (tzv. N-vodič).
Ďalšie typy spínačov
- Ťahové spínače - Hodia sa napr. do kúpeľní.
- Otočné spínače - Sú vhodné aj na ovládanie výkonných spotrebičov.
Ako vybrať správny typ vypínača
Výber domového vypínača nie je len otázkou estetiky, ale predovšetkým funkčnosti a bezpečnosti. Pred kúpou je dôležité zvážiť niekoľko faktorov, ktoré ovplyvnia nielen pohodlie, ale aj dlhú životnosť elektroinštalácie.
- Počet ovládacích miest - určite, či chcete svetlo ovládať z jedného, dvoch alebo viacerých miest.
- Typ obvodu - iný vypínač potrebujete pre jedno svetlo, iný pre viac okruhov alebo ventilátor s časovačom.
- Dizajn a farebné prevedenie - vypínač môže byť nenápadný detail alebo štýlový prvok interiéru.
- Rozmery inštalačnej krabice - niektoré modely, napríklad stmievače alebo smart vypínače, vyžadujú viac priestoru.
- Zaťažiteľnosť - štandardná hodnota je 10 A, pri výkonnejších spotrebičoch je nutné použiť stykač.
Taktiež existujú vypínače a zásuvky s vyšším krytím IP44, ktoré máme taktiež v ponuke. Rozdelenie je také isté, ako pri klasických vypínačoch a zásuvkách. K vypínačom je samozrejme nutné dokúpiť rámiky.
Dnešní výrobcovia ponúkajú celé dizajnové série vypínačov, od tradičných mechanických až po elegantné dotykové panely z kovu či skla, ktoré možno jednoducho integrovať do systémov inteligentnej domácnosti a ovládať napríklad hlasom alebo mobilom.
Zapojenie domového vypínača - zásady inštalácie
Správne zapojenie vypínača je kľúčové nielen pre jeho funkčnosť, ale predovšetkým pre bezpečnú prevádzku celej elektroinštalácie. Každý typ vypínača má svoje špecifické zapojenie a počet vodičov, preto je dôležité držať sa schém a odporúčaní výrobcu. Napriek tomu, že na internete nájdete množstvo návodov pre domácich majstrov, práca s elektrickým prúdom by mala byť vždy v rukách kvalifikovaného elektrikára. V opačnom prípade sa vystavujete ekonomickým i trestnoprávnym dôsledkom v prípade požiaru alebo úrazu el. prúdom.
Pri zapájaní je potrebné dbať na správne zapojenie vodičov - vypínač má vždy prerušovať fázu, nie nulový vodič. Z hľadiska bezpečnosti je preto vhodné, aby montáž vykonal odborník s platným oprávnením, ktorý zabezpečí správnu funkciu aj ochranu pred úrazom elektrickým prúdom.
Nasledujúca tabuľka prehľadne ukazuje najčastejšie typy zapojenia a ich použitie v praxi.
| Typ zapojenia | Vodiče | Popis |
|---|---|---|
| Jednopólový | 2 | Jednoduché prerušenie fázového vodiča, vhodné na základné ovládanie svetla z jedného miesta. |
| Schodiskový | 3 | Umožňuje ovládanie jedného svetla z dvoch miest, ideálne pre chodby a schodiská. |
| Krížový | 4 | Slúži na ovládanie svetla z troch a viacerých miest, používa sa ako doplnok ku schodiskovým vypínačom. |
| Sériový | 3 až 4 | Umožňuje nezávislé ovládanie dvoch svetelných okruhov z jedného miesta, typicky napr. hlavné a doplnkové svetlo. |
Rozdiel medzi spínačom a vypínačom
Pojmy spínač a vypínač sa v praxi často zamieňajú, napriek tomu medzi nimi existuje jemný technický rozdiel, ktorý stojí za zmienku. Obe zariadenia slúžia na ovládanie elektrického obvodu, ale každé z nich má trochu inú úlohu:
- Spínač - zariadenie, ktoré privádza napätie do obvodu a umožňuje priechod elektrického prúdu. Inými slovami, obvod „zapne“ a zariadenie uvedie do prevádzky.
- Vypínač - naopak obvod prerušuje, zastavuje priechod prúdu a tým vypína svetlo alebo spotrebič.
V moderných elektroinštaláciách sa však tieto funkcie často spájajú do jedného prvku, takže bežný „vypínač“ v skutočnosti funguje aj ako spínač. Rozdiel je teda skôr terminologický než funkčný - dôležité je, že oba zabezpečujú pohodlné a bezpečné ovládanie elektrických zariadení v domácnosti.
