Hľadáte úsporný a spoľahlivý spôsob vykurovania a ohrevu vody? V súčasnosti sú k dispozícii rôzne moderné riešenia, ktoré zabezpečujú optimálny komfort a zároveň minimalizujú prevádzkové náklady. Kľúčovou súčasťou mnohých efektívnych vykurovacích systémov sú akumulačné nádrže, ktoré spolu s ohrevom teplej úžitkovej vody (TUV) a tepelnými čerpadlami tvoria základ moderného prístupu k energetickej nezávislosti.
Akumulačné nádrže - Srdce efektívneho vykurovacieho systému
Akumulačná nádrž uchováva teplo vyrobené zdrojom (napr. kotlom) a pomáha stabilizovať prevádzku vykurovacieho systému. Ich výhodou je, že dokážu teplo "uskladniť" a potom pri požiadavke na vykurovanie sa toto teplo použije na vykurovanie, alebo ohrev TUV.
Prečo sú akumulačné nádrže dôležité?
Akumulačné nádoby pre vykurovanie bývajú dôležitou súčasťou kotolní, kde je hlavným zdrojom tepla kotol s typickým kolísavým výkonom a striedaním nízkych a vysokých teplôt, ako je napr. kotol na biomasu, tepelné čerpadlo či solárne panely. Používajú sa všade tam, kde je zdroj tepla premenlivý, napr. pri splyňovacích kotloch na drevo alebo pri solárnej energii, alebo pri tepelných čerpadlách. Vhodným zdrojom môže byť kotol na tuhé palivo, tepelné čerpadlo, solárne kolektory, ale aj krbová vložka.
Zásobník Triven funguje ako zásobník tepla medzi kotlom a vykurovacím systémom. Sú určené na uskladňovanie technickej vody do vykurovania, smerujúcej do systému podlahového ale radiátorového kúrenia. Nádoby tohto typu sa vyrábajú z uhlíkovej ocele povrchovo ošetrenej len z vonkajšej strany, nakoľko sa nádoba zapája do uzavretých systémov bez prístupu vzduchu.
Izolácie pre akumulačné nádoby sú zhotovené z 100mm polyuretanovej peny krytou tkaninou z polyesteru.
Typy akumulačných nádrží a ich využitie
Akumulačné nádrže sa používajú pre uchovávanie teplej vody. Akumulačné nádrže ZG 1000, ZG 1500 a ZG 850 sa používajú pre uchovávanie teplej vody. Existuje viacero variantov akumulačných nádrží, ktoré sú navrhnuté pre rôzne potreby a systémy.
| Typ akumulačnej nádoby | Popis | Funkcia / Vlastnosti |
|---|---|---|
| Typ ZG | Od 850L do 3000L | Len obyčajná nádoba na kúrenársku vodu. |
| Typ ZGI | Od 850L do 3000L | S jedným vykurovacím výmenníkom. |
| Typ ZGIB | Od 850L do 2200L | S jedným výmenníkom a s 200L zásobníkom pre TUV. |
| Akumulačná nádoba bez výmenníka (Puffer) | - | Slúži len na uskladnenie teplej vody. |
| Akumulačná nádoba s 1 alebo 2 tepelnými výmenníkmi | - | Slúžia na ohrev vody cez ďalší zdroj tepla. |
| „Nádoba v nádobe“ | - | Akumulačná nádoba na technickú vodu s vnoreným zásobníkom na teplú úžitkovú vodu. |
| Akumulačná nádoba na technickú vodu s prietokovým ohrevom úžitkovej vody | - | Ohrev úžitkovej vody sa deje prostredníctvom špirálovitého tepelného výmenníka z nerezovej ocele 316L, ktorý prechádza stredom nádoby. Tento model je dostupný taktiež vo verzii s jedným alebo dvoma prídavnými tepelnými výmenníkmi. |
| Nádrže typu NADO a NADOS | - | Dovoľujú aj ohrev vody vo vnútornej smaltovanej nádobe alebo nerezovom výmenníku. Ocelové rúrkové výmenníky pre prietokový ohrev vody použiť nemožno! |
| Nádrže typu NAD a UKV | - | Bez vnútorného zásobníka, neumožňujú ohrev teplej úžitkovej vody. |
Integrácia TUV s akumulačnými nádržami
Akumulačné zásobníky s možnosťou prípravy teplej úžitkovej vody sú vhodné k mnohým druhom vykurovacích systémov vrátane tepelných čerpadiel. V závislosti od teploty vykurovacej vody, ktorá sa akumuluje v nádrži, umožňuje zapojenie s kotlom väčšinou priamy ohrev TUV vo vnútornej nádrži na požadovanú teplotu. Naopak, zapojenie na solárne kolektory alebo tepelné čerpadlo TUV len predohreje a je nutné zaradiť ďalší (napríklad elektrický) ohrievač vody, ktorý dohrieva vodu na požadovanú teplotu.
Možnosti elektrického dohrevu TUV
Priamo do akumulačnej nádoby je tiež možné namontovať elektrický dohrev, ktorý umožňuje elektrická vykurovacia jednotka TJ 6/4" alebo vykurovacia príruba TPK. Skladovacie nádrže NAD sa vyrábajú s možnosťou usporiadania nátrubkov G 6/4“. Objímku G 6/4“ možno použiť na montáž elektrickej vykurovacej jednotky TJ 6/4“.
Môže sa vyrábať aj s viacerými objímkami. Na požiadanie je možné zmeniť usporiadanie nátrubkov a počet nátrubkov. V štandardnom vyhotovení je objímka zaslepená. Skladovacie nádrže NAD sa vyrábajú s možnosťou použitia jednej až troch prírub. Na montáž vykurovacej jednotky s prírubou TPK možno použiť prírubu s rozstupom skrutiek 210 mm. Rozstup prírub a počet prírub je možné na požiadanie zmeniť.
Optimalizácia prevádzky vykurovacieho systému

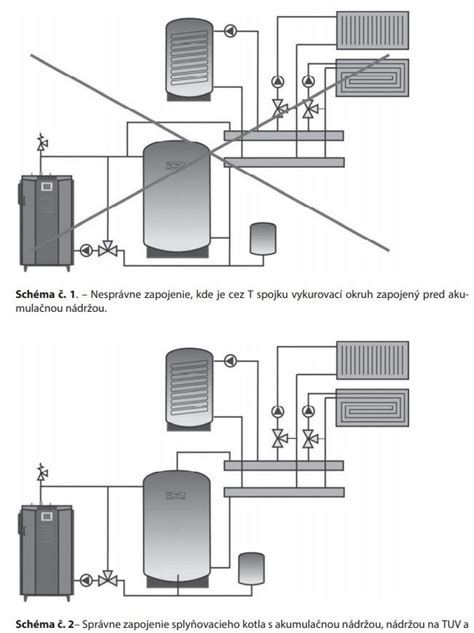

Pre správnu prevádzku systému s akumulačnou nádržou sa odporúča namontovať snímače teploty v hornej a dolnej časti nádrže a riadiť nabíjanie a vybíjanie podľa teplôt. Teplota v zásobníku (horná časť) sa často používa vyššia (napr. 80-90°C), aby bolo zabezpečené dostatočné množstvo tepla.
Ochrana a riadenie systému
Ochrana spiatočky kotla (TV) je zabezpečená termostatickým ventilom (alebo nabíjacou jednotkou), ktorý sleduje minimálnu teplotu vratnej vody do kotla. Ochrana proti spätnému toku sleduje minimálnu teplotu vratnej vody do kotla. Odporúča sa chrániť čerpadlá, ventily a rozdeľovač pred nečistotami. V uzavretom systéme je expanzná nádoba zvyčajne pripojená k vratnému potrubiu (chladnejšia časť), ideálne na mieste s tichším prúdením.
Špecifiká podlahového vykurovania
Podlahové vykurovanie zvyčajne potrebuje nižšiu teplotu, ako je teplota v zásobníku. Pri podlahovom zmiešavacom systéme je zmiešavanie kľúčové - chráni podlahu a komfort (bez prehrievania). Maximálna teplota na podlahe je vždy určená zložením podlahy, krytinou a projektom.
Ako funguje termostatický zmiešavací ventil (a prečo ho potrebujete)
Tepelné čerpadlá ako moderný a efektívny zdroj tepla

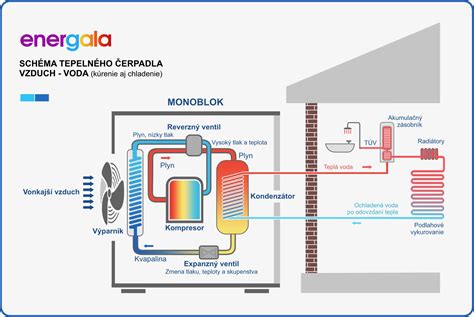

Tepelné čerpadlo pracuje principiálne rovnako ako obyčajná chladnička, ktorej hnacím komponentom je kompresor poháňaný elektrickou energiou. Náplňou chladiaceho okruhu je chladivo. Tepelné čerpadlo odoberá pomocou výparníku (studeného výmenníku) nízkopotenciálne teplo z okolitého / vonkajšieho prostredia, tým toto prostredie ochladzuje a pomocou kompresoru napájaného elektrickou energiou teplo zhodnocuje na vyššiu teplotnú úroveň využiteľnú pre vykurovanie. Potom teplo predáva v kondenzátore (teplému výmenníku) vykurovacej sústave.
Množstvo tepla získaného z vonkajšieho prostredia pomocou výparníku sa pritom zvyšuje o teplo, na ktoré sa v kompresore mení hnacia elektrická energia. Súčtová hodnota týchto čiastkových zložiek je výsledné teplo využiteľné pre vykurovanie. Výhradnou prednosťou tepelného čerpadla oproti iným zdrojom tepla je vysoký pomer energie dodanej do budovy k odobranej z elektrickej rozvodnej siete. Použitím 1 kWh elektrickej energie na pohon kompresoru dodá tepelné čerpadlo 3 až 5 kWh tepla do objektu.
Efektivita tepelných čerpadiel
Vykurovací faktor tepelného čerpadla je pomer vykurovacieho výkonu k elektrickému príkonu tepelného čerpadla. Jeho hodnota je závislá od podmienok, pri ktorých tepelné čerpadlo pracuje a je vždy väčšia ako 1. Čím je toto číslo väčšie, tým je tepelné čerpadlo efektívnejšie. Vykurovací faktor tepelného čerpadla môže byť udávaný taktiež ročný (SPF) alebo pre konkrétne podmienky (COP) - napr. A2/W35 (teplota vzduchu 2 °C, teplota výstupnej vody 35 °C). Ďalej je novo zavedený parameter sezónny vykurovací faktor (SCOP).
Typy tepelných čerpadiel
- „Monoblok“, kedy je celý chladiaci okruh situovaný vo vonkajšej jednotke a je hermeticky uzatvorený už vo výrobe. Vo vnútornej jednotke je iba elektronika, prípadne ďalšie vybavenie ako zásobníkový ohrievač teplej vody. Je možné ho využiť pre vykurovanie, prípravu teplej vody a väčšinou aj pre chladenie.
- „Split“, kedy je tvorené vonkajšou jednotkou (kompresor a výparník s ventilátorom) a vnútornou jednotkou (kondenzátor s riadiacim systémom).
Komplexné riešenia pre moderné vykurovanie
V našej ponuke nájdete široký sortiment zariadení - od akumulačných nádrží, cez ohrievače vody až po moderné tepelné veže a vykurovacie telesá. Kompaktné a praktické riešenie spájajúce viac funkcií v jednom zariadení. Elegantné a výkonné telesá sú vhodné pre nové inštalácie aj rekonštrukcie. Naše produkty sú vhodné pre rodinné domy, byty aj komerčné priestory.
