Rozvádzače a rozvodnice sú elektrické skrine a boxy určené na bezpečné rozdelenie, istenie a ovládanie elektrických obvodov v bytových, priemyselných aj vonkajších inštaláciách. V tejto kategórii nájdete širokú ponuku vrátane fólií, nálepiek a značenia, elektromerových rozvádzačov, zásuvkových rozvodníc, skriniek na ističe, prázdnych rozvodných skríň, rack skríň a príslušenstva rozvodníc a rozvádzačov.
Správny výber rozvádzača alebo rozvodnice rozhoduje o bezpečnosti, prehľadnosti a servisovateľnosti celej inštalácie.
Čo sú rozvádzače a rozvodnice a na čo slúžia?
Rozvádzače a rozvodnice slúžia na sústredenie elektrických prístrojov a pripojení do jedného bezpečného celku, aby bolo možné obvody prehľadne rozdeliť, istiť a ovládať. Zároveň chránia vodiče a prístroje pred dotykom, prachom a vlhkosťou podľa zvoleného krytia IP.

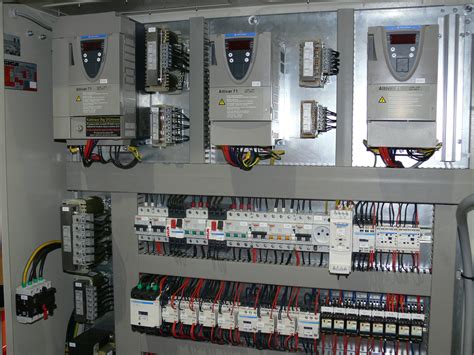

V praxi sa používajú od bytových modulárnych rozvádzačov (napr. zapustené vyhotovenia s desiatkami modulov) až po skriňové prázdne rozvodné skrine do dielní a prevádzok. Modulárne rozvádzače často obsahujú N/PE svorkovnice a umožňujú rýchlu montáž na DIN lištu, čo je dôležité pri rekonštrukciách aj nových rozvodoch.
Elektromerové rozvádzače: Kľúč k pripojeniu odberného miesta
Samostatnou skupinou, ktorá je nevyhnutná pre každé odberné miesto, sú elektromerové rozvádzače. Sú určené pre meranie a pripojenie odberného miesta k distribučnej sieti. Ich správna funkčnosť a spoľahlivosť je kľúčová pre dodávku elektrickej energie do objektu.

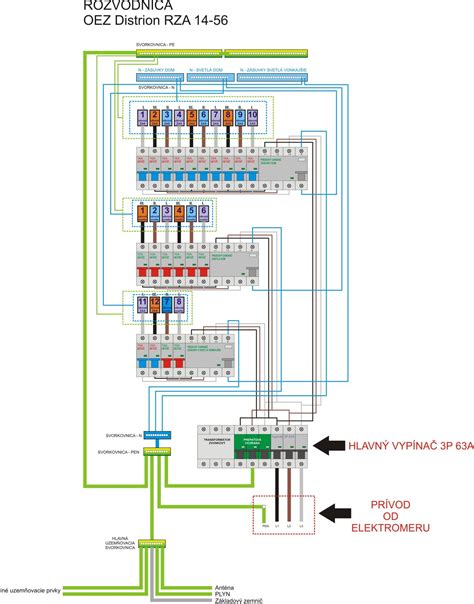

Schéma zapojenia jednofázového domu / Merač energie / Jednofázové zapojenie DB
Ako vybrať správny rozvádzač alebo rozvodnicu?
Správny výber rozvádzača alebo rozvodnice rozhoduje o bezpečnosti, prehľadnosti a servisovateľnosti celej inštalácie. Závisí najmä od miesta montáže (interiér/exteriér), požadovaného krytia IP, počtu modulov na DIN lištu, typu dverí (plné/priehľadné), potreby N/PE svorkovníc a od toho, či ide o hotové zásuvkové vyhotovenie (napr. 16 A/32 A, 230 V/400 V) alebo prázdnu skriňu na osadenie prístrojmi.
Pri výbere si najprv ujasnite, či potrebujete hotové zásuvkové vyhotovenie (230 V/400 V, 16 A/32 A) alebo prázdnu skriňu na osadenie modulárnymi prístrojmi. Potom vyberajte podľa krytia IP, počtu modulov, spôsobu montáže (nástenná/zapustená) a požiadaviek na pripojenie (svorky N/PE, priechodky, dvere).
Kľúčové je prispôsobiť vyhotovenie prostrediu a budúcemu rozšíreniu: iné nároky má bytový rozvádzač (napr. 48 modulov, IP40) a iné prázdna kovová skriňa do výroby (napr. IP55) alebo zásuvková rozvodnica do exteriéru (napr. IP54-IP67).
Krytie (IP)
Krytie (IP) - do interiéru sa bežne volí IP20/IP30 alebo IP40. Do vonkajšieho prostredia sa typicky volí minimálne IP44, častejšie IP54, a pri náročných podmienkach (striekajúca voda, prach) aj IP67. Do dielne a exteriéru sa odporúčajú IP44, IP54, IP55 až IP67; vyššie IP znižuje riziko vniknutia prachu a vody (napr. rozvodnica s držiakom a vývodkou v IP67). Príkladom je zásuvková rozvodnica s vývodkou a držiakom v IP67, ktorá lepšie znáša mokré a prašné prostredie.
| Krytie (IP) | Popis a ochrana | Odporúčané prostredie |
|---|---|---|
| IP20/IP30/IP40 | Základná ochrana proti prachu, bez ochrany proti vode (IP40 lepšia ochrana proti telesám) | Interiéry, suché priestory |
| IP44 | Ochrana proti vniknutiu malých predmetov a striekajúcej vode zo všetkých smerov | Dielne, garáže, exteriéry s menšou expozíciou |
| IP54/IP55 | Ochrana proti prachu a striekajúcej vode (IP55 proti prúdom vody) | Priemyselné prostredie, exteriéry, vlhké priestory |
| IP67 | Úplná ochrana proti prachu a dočasnému ponoreniu do vody (1m, 30 min) | Náročné exteriérové podmienky, prostredie s vysokou vlhkosťou a prašnosťou |
Počet modulov (M) a radenie
Počet modulov (M) a radenie - určite si rezervu pre budúce doplnenie. V ponuke sú malé rozvodnice (napr. 5M, 7M, 11M, 13M) aj viacradové rozvádzače typu 4×12 modulov alebo 6×24 modulov. Počet modulov závisí od počtu okruhov a použitých prístrojov; bežné sú viacradové rozvádzače (napr. 4×12 modulov) aj väčšie zapustené bytové vyhotovenia (napr. 90M). Rezerva uľahčí doplnenie ďalšieho okruhu, prepäťovej ochrany alebo merania bez výmeny celej skrine. Praktický tip: pri modulových rozvádzačoch si nechajte rezervu aspoň niekoľko modulov pre budúce doplnenie ochrany alebo okruhov.
Spôsob montáže
Spôsob montáže - nástenné vyhotovenie urýchľuje montáž v technickej miestnosti, zapustené bytové rozvádzače šetria miesto a zlepšujú estetiku (napr. zapustený bytový 90M s kovovými dvierkami).
Typ dverí a prístup
Typ dverí a prístup - plné dvere znižujú riziko nechceného zásahu, priehľadné dvere zjednodušujú kontrolu. Najmä v prevádzkach, kde hrozí mechanické poškodenie alebo potrebujete rýchlu vizuálnu kontrolu, je dôležité zvážiť náhradné dvere alebo transparentné dvierka. Priehľadné dvere zjednodušia kontrolu stavu bez otvorenia, a dostupnosť náhradných dverí/dvierok pre konkrétny typ rozvádzača skracuje prestoje pri servise. Pri servise pomôžu aj náhradné dvere/dvierka (napr. presklené alebo transparentné pre konkrétne rady rozvádzačov).
Vyhotovenie zásuviek a istenie
Vyhotovenie zásuviek a istenie - pri zásuvkových rozvodniciach sledujte kombináciu 230 V/400 V, počet a typ pólov (napr. 5P), menovité prúdy 16 A/32 A a či je rozvodnica neistená, istená alebo má „možnosť istenia“ pre doplnenie prvkov podľa projektu.
Označenie 5P znamená päťpólové vyhotovenie (L1, L2, L3, N, PE). Použijete ho pri trojfázových spotrebičoch, ktoré vyžadujú aj pracovný vodič N (napr. kombinované záťaže 230/400 V). V ponuke sú zostavy napr. 16 A/400 V/5P v kombinácii s 230 V zásuvkami.
Neistená rozvodnica má zásuvky vyvedené bez integrovaného istenia a ochranu riešite v nadradenom rozvádzači. Vyhotovenie s možnosťou istenia počíta s doplnením istenia v tele rozvodnice (moduly/miesto), čo je praktické, ak potrebujete mať ochranu priamo pri odberných zásuvkách.
Materiál a odolnosť skrine
Materiál a odolnosť skrine - plastové skrine sú ľahké a vhodné do bežných priestorov, kovové skriňové rozvádzače sa volia tam, kde je požiadavka na vyššiu mechanickú odolnosť a stabilitu (napr. prázdne kovové skrine v IP55).
Kvalitne zvolený rozvádzač alebo rozvodnica znamená bezpečnejšiu inštaláciu, jednoduchšiu revíziu, rýchlejší servis a menšie riziko dodatočných úprav pri rozširovaní rozvodov.
Špecializované typy: Zásuvkové rozvodnice a Rack skrine

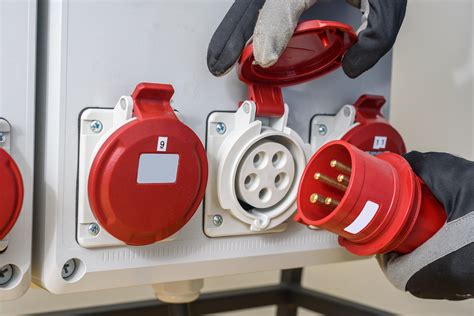

Zásuvkové rozvodnice

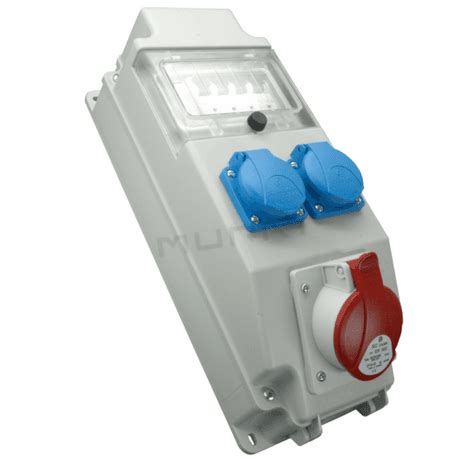

Zásuvkové rozvodnice riešia mobilnú alebo pevne montovanú distribúciu napájania tam, kde potrebujete kombináciu 230 V a 400 V zásuviek. Typickým príkladom sú rozvodnice s vývodmi 2×16 A/400 V/5P + 2×250 V, vo vyhotovení neistenom alebo s možnosťou istenia, s krytím napr. IP44 až IP67 podľa prostredia.
Rack skrine pre slaboprúdové technológie
Rack skriňa je určená pre slaboprúdové rozvody a dátové prvky (patch panely, switch, organizácia kabeláže), typicky v 10" alebo 19" štandarde. Klasický elektrický rozvádzač je pre silnoprúdové prístroje na DIN lištu a istenie okruhov. Nekombinujte ich bez jasného návrhu a oddelenia obvodov. Rack skrine sú ideálne pre slaboprúdové a dátové technológie (napr. 10" nástenné skrine a patch panely), kde je prioritou organizácia kabeláže, prístup a chladenie.
SEZ Krompachy: Tradičný výrobca s históriou
Spoločnosť SEZ Krompachy a.s. pôsobí na elektrotechnickom trhu 70 rokov a je tradičným výrobcom prístrojov nízkeho a vysokého napätia, medzi ktoré patria hlavne ističe do 125 A, prúdové chrániče, vačkové spínače, rozvádzače, domový elektroinštalačný materiál, vonkajšie a vnútorné odpájače a odpínače.
Zároveň má vlastnú nástrojáreň, kde vyrába nástroje a formy. V dcérskej firme SEZ Plaset vyrába plastové výlisky. Spoločnosť je držiteľom certifikátov systému manažérstva kvality ISO a ďalších certifikátov potvrdzujúcich, že produkuje výrobky najvyššej kvality.
Rozvádzače a rozvodnice na jednom mieste
V kategórii nájdete modulárne rozvádzače pre DIN lištu, prázdne rozvodné skrine, zásuvkové rozvodnice pre 230 V/400 V, fólie a značenie, príslušenstvo aj špecializované elektromerové rozvádzače a rack skrine. Pri výbere si pomôžte filtrom podľa krytia IP, počtu modulov alebo typu montáže, prípadne zvoľte konkrétnu podkategóriu na rýchle zúženie ponuky.
