Mnoho moderných riešení na ohrev vody v domoch vyžaduje použitie čerpacej skupiny. Nútená schéma sa od prirodzenej líši pridaním jedného alebo viacerých obehových čerpadiel. Celkovým bodom nútenej cirkulácie nosiča vo vykurovacom systéme je zvýšenie účinnosti vykurovania, čo je obzvlášť dôležité pre budovy s veľkou plochou, kde ľudia žijú trvalo. Vysoký tlak vo vykurovacom okruhu umožňuje realizáciu mnohých schém zapojenia, čo je dôležitá výhoda.
Princíp činnosti a komponenty systému

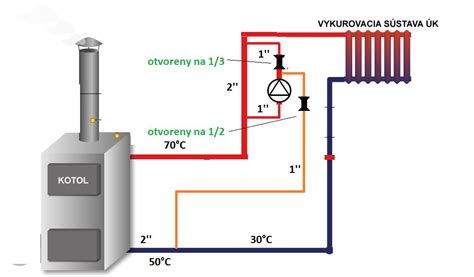

Obehové čerpadlo umožňuje pretlačenie chladiacej kvapaliny cez zdroj tepla, zvyčajne kotol, ktorý môže pracovať s rôznymi druhmi paliva. Vykurovací okruh obsahuje tieto hlavné prvky:
- Kotol: Zdroj tepla, ktorý zvyšuje teplotu chladiacej kvapaliny.
- Chladiaca kvapalina: Pracovná tekutina, najčastejšie voda, ktorá prenáša teplo zo zdroja k spotrebiteľom.
- Potrubia a výstuž: Zabezpečujú distribúciu vody do radiátorov; čím sú odolnejšie voči korózii, tým dlhšie systém vydrží.
- Obehové čerpadlo: Zabezpečuje stabilnú cirkuláciu v systéme.
- Expanzná nádrž: Poskytuje kompenzáciu tepelnej rozťažnosti chladiacej kvapaliny a chráni pred vodným kladivom.
Pri vykurovacej schéme s núteným obehom budú vyššie rýchlosti vody ako v gravitačnom modeli. Preto je možné použiť menší priemer potrubia pri rovnakých parametroch vykurovania budovy. Tým sa znižujú náklady na ohrev vody z hľadiska nákladov na potrubia a tvarovky.
Možnosti usporiadania potrubia
Použitie núteného obehu pridáva variabilitu pri modelovaní geometrie vodného okruhu a poskytuje možnosť využiť riešenia ako kolektorové vykurovanie alebo veľkoplošné podlahové vykurovanie.
Jednorúrkový systém
Jednorúrková schéma používa rovnaké potrubie na dodávanie teplej vody do radiátorov a vypúšťanie studenej vody do kotla. Pri tomto usporiadaní je dĺžka použitých potrubí takmer polovičná a počet armatúr je znížený. Radiátory sa však ohrievajú postupne, preto je pri výpočte počtu sekcií potrebné brať do úvahy postupné znižovanie teploty privádzanej chladiacej kvapaliny.
Dvojrúrkový systém
Systém má dôležitú výhodu - do každého radiátora sa dodáva chladiaca kvapalina rovnakej teploty. Vďaka tomu je dvojrúrková možnosť veľmi atraktívna. Pri výbere medzi súvisiacimi a slepými možnosťami sa riadia podmienkou pohodlia inštalácie spätného potrubia.
| Typ systému | Výhody | Nevýhody |
|---|---|---|
| Jednorúrkový | Úspora materiálu, rýchla inštalácia | Nerovnomerné vykurovanie radiátorov |
| Dvojrúrkový | Rovnomerná teplota, vysoký výkon | Vyššie náklady na potrubia a armatúry |
Dôležité aspekty inštalácie a údržby
V porovnaní s prirodzenou cirkuláciou sa k hydrostatickému tlaku v stĺpci kvapaliny pripočíta zvýšený hydrodynamický tlak prúdenia. Preto, aby sa predišlo vzniku netesností, je potrebné pred začiatkom vykurovacej sezóny vykonať hydraulické skúšky pevnosti okruhu.
Obehové čerpadlá sa vyberajú na základe požiadaviek na objem destilovanej vody a tlak. Čerpadlo by malo byť zvolené tak, aby jeho parametre umožňovali v prípade potreby pridať prvky do okruhu bez výmeny zariadenia. V prípade častých výpadkov elektriny sa musíte postarať o dostupnosť neprerušiteľného zdroja napájania (UPS), aby sa predišlo poruche zariadenia pri prehriatí systému.

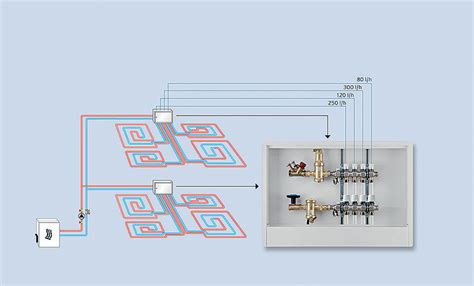

Všetky kolektory sú zvyčajne namontované v špeciálnej skrini, pretože tam sú umiestnené uzatváracie ventily a je potrebný prístup. Ak je potrebné zapnúť alebo vypnúť radiátory alebo nastane núdzová situácia, stačí mať prístup do skrine a nie je potrebné navštíviť všetky miestnosti.
