Je nemysliteľné uvažovať o dodávke vody do obytnej nehnuteľnosti bez inštalácie systému na likvidáciu odpadových vôd. Preto sa ešte pred výstavbou musíte rozhodnúť, kde a ako položiť kanalizačné potrubia v súkromnom dome a ako usporiadať vonkajšie potrubie.
Úvod do dažďovej kanalizácie a odvodu povrchovej vody
Ešte pred plánovaním kanalizácie sa zamyslite nad pojmami odtok či kanalizácia a nad tým, čo do kanalizácie patrí. Kanalizácia je systém, odvádzajúci vodu prichádzajúcu z kúpeľní, kuchynského drezu, sprchy, práčky, z vášho pozemku.
Odtok povrchovej vody je určený pre všetku vodu v okolí vášho pozemku, ktorá nie je napojená na váš domový vodovod. To zahŕňa dažďovú vodu, ktorú zachytávajú vaše odkvapy domu, terasy, garáže a iné hospodárske budovy. Ak bývate v staršej nehnuteľnosti, je možné, že obidva systémy sú zlúčené v jednom - no najlepšie je ich mať oddelene.
Podľa súčasných platných predpisov musia byť všetky budovy a k nim patriace pozemky odvodnené. V jednoduchosti povedané - musíte si nechať vybudovať taký systém, ktorý odvedie všetky odpadové vody - kanalizáciu.
Domová kanalizácia sa skladá zo zberných potrubí veľkých rozmerov a z podzemného potrubia pripojeného na verejnú kanalizačnú sieť.
Plánovanie a požiadavky na pripojenie dažďovej kanalizácie
Súčasťou mnohých povinností, s ktorými sa stretnete pri výstavbe domu, je aj jeho napojenie na inžinierske siete. Dostupnosť inžinierskych sietí si overte ešte pred kúpou pozemku. Odpadová voda musí byť z pozemku odvádzaná podľa platných noriem.
Ak je možnosť pripojenia na kanalizáciu (vrátane dažďovej), podajte žiadosť o pripojenie na príslušné vodárne a kanalizácie. Napojenie na verejnú kanalizáciu sa musí konzultovať s rôznymi inštitúciami, aby sme dodržali potrebné zákony, vyhlášky a obecné nariadenia. Pri realizácii novej kanalizačnej prípojky je potrebné vypracovať projektovú dokumentáciu.
Žiadosť o novú kanalizačnú prípojku je potrebné smerovať na miestu vodárenskú spoločnosť osobne, poštou alebo aj elektronicky, ak to spoločnosť umožňuje. Na vybavenie žiadosti o novú prípojku je stanovená lehota väčšinou 30 dní. Ak je projekt v poriadku, môžete požiadať o vydanie ohlásenia drobnej stavby, resp. stavebného povolenia.
Potom je potrebné vo vodárenskej spoločnosti uzatvoriť zmluvu o odvádzaní splaškových vôd, ktorá sa týka aj odvodu povrchových vôd. Pre každú nehnuteľnosť je potrebná samostatná kanalizačná prípojka. Kanalizačná prípojka je úsek kanalizačného potrubia, ktorým sa odvádzajú odpadové vody z pozemku. Odpadové vody sa odvádzajú aj z miesta vyústenia vnútorných kanalizačných rozvodov objektu alebo stavby. Kanalizačná prípojka je vodnou stavbou, pokiaľ spĺňa podmienky uvedené v § 52, ods.1.) písm. k) zákona č. 364/2004 Z.z. Vlastníkom kanalizačnej prípojky je osoba, ktorá zriadila prípojku na svoje náklady a to spôsobom určeným prevádzkovateľom verejnej kanalizácie. Miesto, kde vám kanalizačnú prípojku vybudujú, aj to, kam vám umiestnia merač na prípojke, určí prevádzkovateľ verejnej kanalizácie.
K žiadosti o pripojenie na kanalizáciu budete musieť predložiť aj aktuálnu situáciu kanalizačnej prípojky a umiestnenie kanalizačnej šachty. V prípade, že budete potrebovať zmeniť smer kanalizačnej prípojky, je potrebné na mieste zmeny smeru vybudovať kanalizačnú šachtu.
Bez predbežnej prípravy schémy zapojenia systému odvádzanie odpadových vôd neprichádza pre výstavbu do úvahy. Starostlivo premyslená, vypracovaná schéma umožní racionálne využitie kapitálových investícií. Navyše, vďaka predbežnému vypracovaniu kanalizačného diagramu budovy sa otvárajú ďalšie možnosti na dosiahnutie požadovanej účinnosti systému.
Za hlavné kritériá na zostavenie diagramu sa zvyčajne považujú: zapojenie vonkajších liniek na likvidáciu odpadových vôd a usporiadanie vnútorných zberných a drenážnych liniek. Po rozhodnutí o hlavných bodoch výstavby vypočítajú počet komponentov systému vrátane záberov kanalizačných potrubí a zostavia náčrt projektu.
Kľúčové komponenty systému dažďovej kanalizácie
Základom kanalizácie sú kanalizačné rúry, kolená, odbočky, šachta a spätná klapka.
Typy a priemery potrubí

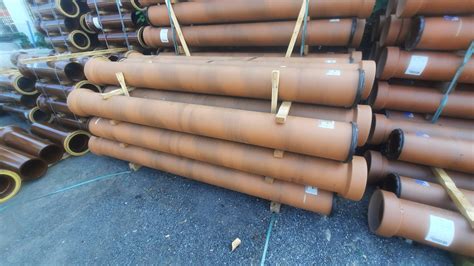

V takmer všetkých oblastiach odtokovej techniky sa presadili plastové potrubia, ktoré postupne vytláčajú predtým bežne používané materiály, ako sú liatina, oceľový plech, olovo a kamenina. V súčasnosti sa používajú hlavne pri kladení vonkajších kanalizačných vedení polymérové rúrky, atraktívne s nízkou hmotnosťou, vynikajúcimi výkonnostnými vlastnosťami a prijateľnou cenou.
Ak chceme domový kanál vyrobiť alebo opraviť svojpomocne, veľmi vhodné sú systémy zasúvacích rúr. Na všetky potrubia pod pivnicou a v zemi potrebujeme základné kanálové potrubie. Vyrába sa z tvrdého polyvinylchloridu (PVC) alebo z ekologickejšieho polypropylénu (PP). V rodinných domoch sa používajú dimenzie rúr DN 110, DN 125 a DN 160. Zvyčajné dĺžky potrubí začínajú pri 500 mm a siahajú až do 3 000, prípadne 5 000 mm.
Základné kanálové potrubia nie sú odolné proti vysokým teplotám, preto ich možno používať len ako zberné a podzemné potrubia. Jednou z veľkých výhod plastových rúr je, že ich môžeme bez problémov svojpomocne vymeniť. Dajú sa ľahko prirezať pílkou s jemnými zubami (píla na kov, dierovacia píla alebo elektrická chvostová píla) a spojiť s existujúcim potrubím. Ani tesné pripojenie k rúram z iného materiálu nie je problém, ak použijeme zodpovedajúci adaptér.
Možnosti priemerov potrubí a odporúčané sklony
Pre výkopové práce platí, že je potrebné dodržať správnu hĺbku položeného potrubia a jeho správny priemer, podľa hĺbky uloženia kanalizačných rúr, aby bol odtok odpadových vôd bezproblémový a plynulý. Pri výkopových prácach dbá naša spoločnosť, zaoberajúca sa prípojkami kanalizácie, na pravidlo, že čím je kanalizácia hlbšie, tým, by mal byť vyšší priemer rúry.
| Priemer potrubia (mm / DN) | Odporúčaný spád (m na 1 m dĺžky) | Maximálny uhol sklonu (m na celú dĺžku úseku) |
|---|---|---|
| 40 - 50 | 0,03 | Nie je špecifikovaný, platí všeobecný maximálny uhol. |
| 85 - 110 | 0,02 | 0,15 |
| 110, 125, 160 (v rodinných domoch) | (platia vyššie uvedené normy podľa konkrétneho priemeru) | 0,15 |
Kladú sa gravitačné potrubia vodorovných vedení s priemerom 40 - 50 mm, pričom sa dodržiava norma rovnomerného sklonu 0,03 m na 1 m dĺžky. Kladú sa gravitačné potrubia s priemerom 85 a 110 mm, pričom sa dodržiava jednotná norma sklonu 0,02 mm na 1 m dĺžky. Maximálny prípustný uhol sklonu nie je väčší ako 0,15 m po celej dĺžke samostatne inštalovaného úseku kanalizácie.
Revízne šachty
Kanalizačná alebo revízna šachta, je nevyhnutnou súčasťou kanalizačnej prípojky - ak chcete, aby vám potrubie správne fungovalo. Revízna šachta uľahčí prístup do splaškovej či dažďovej a drenážne aj do kanalizačnej prípojky. Je totiž určená na vykonávanie kontroly a údržby potrubia. Prostredníctvom kanalizačnej šachty je možné ľahko kontrolovať a udržiavať potrubie v dobrom stave. V prípade, že rekonštruujete starší dom alebo staviate nový a chcete sa pripojiť na miestnu kanalizáciu a vodovod, musíte mať na pozemku najprv vybudovanú revíznu šachtu.
Umiestnenie šachty vychádza z dispozičného usporiadania celku, využitia kanalizácie, ale aj z lokálnych podmienok kanalizačnej siete. Ak je dĺžka siete dvorov k existujúcej šachta viac ako 12 metrov je inštalovaná dodatočná revízna studňa. V tomto prípade je minimálna prípustná vzdialenosť od steny domu k revíznej studni 3 - 5 m.
Kanalizačné šachty sa skladajú z troch častí: šachtové dno, šachtová rúra a poklop. Čistiace rúry včlenené do hlavného zvodu pri budovách bez podpivničenia musia byť umiestnené vo vybetónovanej nepriepustnej revíznej šachte s rozmermi minimálne 60 x 90 x 75 cm.
Potrubné spoje a príslušenstvo
Použitie inštalatérskych krížov a odpalísk je vhodnou metódou kladenia potrubí. Navyše sa vďaka týmto okruhovým prvkom vytvára bežkárska schopnosť s nižším koeficientom odporu vzduchu. Priame spojenia medzi výstupným potrubím a stúpačkou sú vytvorené pomocou T a krížov pod uhlom 45º alebo 60º. Aby sme zabránili upchaniu úsekov kanálov, mali by sme sa čo najviac vyhýbať kolenám s uhlom 90°.
Ďalej treba naplánovať dostatočný počet čistiacich kusov - rúr, ktoré majú na vrchnej strane čistiaci otvor. Rúrové spoje sa tvoria zasúvacími hrdlami, v ktorých je vložené krúžkové tesnenie. Konce hrdiel musia byť nasmerované proti smeru tečenia. Pri zastrčení hladkého konca rúry do objímky sa O-krúžok roztiahne a vtlačí na svoje miesto.
Postup inštalácie potrubia dažďovej kanalizácie
Príprava podložia a výkopové práce
Vytvorenie kanalizačného systému začína etapou výstavby vonkajšej (dvornej) siete. Pre výkopové práce platí, že je potrebné dodržať správnu hĺbku položeného potrubia a jeho správny priemer, podľa hĺbky uloženia kanalizačných rúr, aby bol odtok odpadových vôd bezproblémový a plynulý. Mimo budovy sa kladie ležaté potrubie do nemrznúcej hĺbky - minimálne 90 cm. Pri položení trasy nad úrovňou sezónneho mrazu použite izolačné materiály, chrániace vedenia pred tvorbou ľadových zátok.

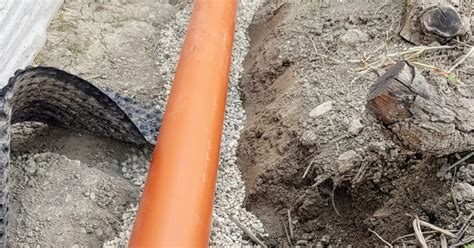

Je potrebné tiež dodržať šírku okolitého výkopu, aby sa mohla rúra správne izolovať a obložiť podporným štrkom, pieskom, prípadne fóliou. Príprava podložia pre uloženie kanalizačnej rúry si vyžaduje obzvlášť pozornosť. Na jeden meter potrubia je potrebné zachovať spád rúr 2 až 2,5 cm. Ak sa nachádza vo výkope jemná zem, potrubie môže byť položené priamo, kamenisté podložie je potrebné vysypať jemne zrnitým materiálom, štrkom a naň položiť kanalizačné potrubie. Veľmi nestabilné podložie sa môže spevniť vybetónovaním a následným vytvorením klasického podložia z jemného materiálu a štrku. Pridať sa môže aj fólia. Kanalizácia musí byť položená na správne pripravenom podklade, inak môže potrubie sadnúť, prasknúť, spôsobiť nepríjemnosti a náklady na sanáciu.
S našou mechanizáciou a minibagrom sa postaráme o vybudovanie kanalizačnej prípojky aj v úzkych priestoroch vášho pozemku. Pripojenie na kanalizáciu je dobré nechať na profesionálov, pretože ide o vodnú stavbu.
Spájanie a kladenie potrubia

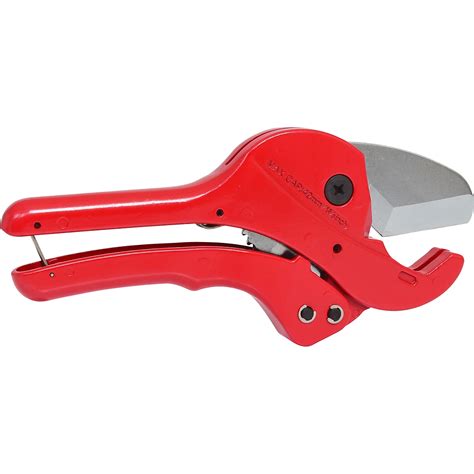

Pri kladení kanalizačného potrubia je potrebné dbať na jeho čistotu, aby sa zachovala vodotesnosť. Plastové rúrky sa dajú ľahko skracovať na rôzne dĺžky, stačí ich len prezerať pílkou na kovy. Jednotlivé rezné plochy potrubia viete zahladiť jemným pilníkom a dôsledne očistiť od stružlín, aby ste predišli netesnosti spojov. Odpílené rúry môžeme zošikmiť sami pomocou jemného pilníka. Aby v rúre nezostalo nič visieť a nevznikli žiadne vírenia, skosíme pre istotu zľahka aj vnútorné hrany reznej plochy.
Proces budovania horizontálnych vnútorných odtokových potrubí zahŕňa kladenie zásuviek a armatúr v smere proti prúdu odpadovej vody.
Osadenie revíznych šácht
Šachtové dno sa umiestni do zhutneného podsypu. Napojí sa vstupné a výstupné potrubie a šachtová rúra sa zasunie do šachtového dna. Postupne sa obsypáva a hutní, až do úrovne 10 cm pod spodnou časťou, kde je plánované osadenie rámu či prstenca. Ten sa osadí do betónového lôžka.
Zasýpanie a testovanie potrubia
Zasýpanie potrubia je potrebné zabezpečiť tak, aby sa obsypový materiál dostal medzi výkop a potrubie a celé potrubie chránil pred prípadnými deformáciami. Obsypový materiál sa zhutňuje vibračným zariadením a vyžaduje si navrstvenie až do výšky približne 20 cm nad kanalizačné potrubie. Po dokončení výstavby kanalizácie musí zhotoviteľ odskúšať prietok a tesnosť. Počas testu nesmie odpadová voda unikať ani vykazovať iné nepravidelnosti.
