Jedným z hlavných problémov pri prevádzke autonómnych vykurovacích systémov a zásobovania vodou je pokles tlaku. Vodné kladivo v systéme prívodu vody a ohrevu vody, ktoré je výsledkom tejto prudkej kvapky, môže spôsobiť vážne poškodenie. Vodné kladivo je krátkodobý, ale významný tlakový ráz v systéme naplnenom tekutinou. Tento jav sa vyskytuje, keď sa prúd tekutiny zráža s prekážkou v jeho ceste.
Medzi typické príklady výskytu takýchto bariér patrí ostré prekrývanie uzatváracích ventilov, náhle zastavenie čerpadla, vzduchová zátka atď. Pri čelnej prekážke prúd vody zotrvačnou hmotou pokračuje v rýchlosti, ktorou sa pohybuje, až kým sa prekážka neobjaví. V dôsledku neustáleho vstrekovania nových vrstiev prúdu sa tlak rýchlo zvyšuje a tekutina „hľadá“ spôsob, ako svoju časť vypustiť.
Príčiny vzniku nebezpečného javu
Fyzikálna povaha tohto javu spočíva v úplnej strate alebo významnom znížení priepustnosti vodovodných potrubí, v dôsledku čoho sa zvyšuje tlak kvapaliny v systéme. Ak sa v ceste vody, ktorá sa pohybuje určitou rýchlosťou, objaví prekážka, jej rýchlosť sa spomalí a objem sa bude ďalej zvyšovať. Keď nenájde východisko, vytvára spätnú vlnu, ktorá sa zráža s hlavným vodným útvarom, zvyšuje tlak v systéme, ktorý niekedy môže dosiahnuť hranicu 20 Atm.
Hlavné faktory vyvolávajúce výskyt vodného kladiva v potrubí sú:
- poruchy alebo výpadky obehového čerpadla;
- prítomnosť vzduchu v uzavretej slučke systému;
- náhle uzavretie uzatváracích ventilov.
V poslednej dobe sa na usporiadanie autonómneho vykurovacieho systému namiesto starých ventilov stále viac používajú guľové ventily. Ich schopnosť mať rýchlo pôsobiaci účinok je jednou z najbežnejších príčin vodného rázu. Podobná situácia nastane, keď sa vzduch nevypustí z okruhu pred spustením systému.
Odraz vĺn Pevný koniec

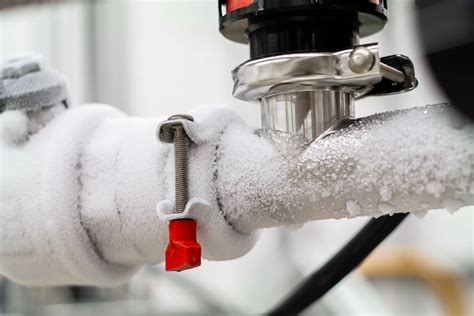

Dôsledky vodného kladiva
Pravidelný výskyt vodného kladiva má negatívny vplyv na fungovanie systému, čo výrazne znižuje jeho životnosť. V prípade núdze môžu účinky vodného kladiva ovplyvniť:
- Zariadenie: Tesnosť potrubí je prerušená a vykurovacie zariadenia sú zničené.
- Majetok: Voda vytekajúca z poškodenej siete zaplaví bývanie a spôsobí poškodenie nábytku.
- Členovia domácnosti: Ak k porušeniu došlo vo vykurovacom systéme, existuje nebezpečenstvo vážneho popálenia.
Dôsledky pravidelných hydrodynamických otrasov môžu byť nepredvídateľné a najbežnejším z nich je prielom. Väčšina problémov vzniká pri dlhých potrubiach, napríklad pri usporiadaní "teplej podlahy". Ak „zmiešané“ rúry s použitím adaptérov nie sú privedené do spoločného „menovateľa“, je nevyhnutný zvýšený tlak vo vykurovacom systéme.

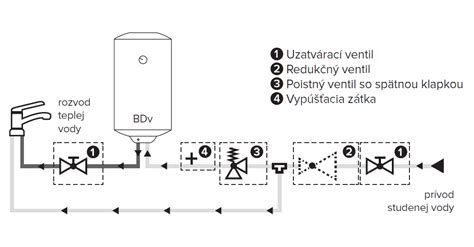

Preventívne opatrenia a metódy ochrany
Ochranné mechanizmy autonómnych systémov sú vo väčšine prípadov zamerané na vyrovnanie toku vodnej hmoty. Aby sa zabránilo vytvoreniu nadmerného tlaku, používa sa množstvo základných opatrení.
1. Mäkký systém prekrývania
Toto je jedna zo základných požiadaviek na spúšťanie a vypínanie potrubných systémov. Vďaka kompenzácii elastických deformácií je energia hydraulického nárazu rozdelená do niekoľkých časových intervalov, čím sa nárazová sila v určitom okamihu výrazne zníži.
2. Použitie kompenzátorov a tlmičov
Hydraulický akumulátor alebo zhášač je oceľová banka s objemom do 30 litrov, oddelená gumovou membránou. Ak v systéme nastane nadmerný tlak, vodný stĺpec začne tlačiť na separačnú membránu, ktorá sa ohýba v smere vzduchovej komory. Tým sa dosiahne účinok umelého zvýšenia objemu okruhu.
3. Inštalácia membránového poistného ventilu
Membránový poistný ventil je umiestnený na výstupe z potrubia vedľa čerpadla, aby sa vypustilo vopred stanovené množstvo vody s nadmerným tlakom. Zariadenie sa spustí, keď tlak prekročí bezpečnú úroveň, čo chráni čerpaciu stanicu pri náhlom zastavení zariadenia.
| Metóda | Hlavný princíp |
|---|---|
| Frekvenčné meniče | Plynulá zmena otáčok čerpadla |
| Hydraulický akumulátor | Tlmenie rázov pomocou membrány |
| Termostatický ventil s bočníkom | Postupné zníženie tlaku cez úzku rúrku |
Prevencia a údržba systému
Prevencia spočíva vo vyvážení vykurovacieho systému, ktoré sa vykonáva po dokončení inštalácie alebo po oprave vykurovania v súkromnom dome. Hlavný komplex prác zahŕňa:
- kontrolu stavu bezpečnostnej skupiny: bezpečnostný ventil, odvzdušňovací ventil a tlakomer;
- periodickú kontrolu tlaku za membránou expanznej nádrže;
- testovanie tesnosti systému a kontrolu stupňa opotrebenia rúrok;
- pravidelnú kontrolu stavu filtra a odstraňovanie vodného kameňa, piesku a hrdze.
Uvedené ochranné opatrenia sú najúčinnejšie, ak sa uplatňujú komplexne. Vďaka integrovanému prístupu k riešeniu problému môžete neutralizovať negatívne následky a tým predĺžiť životnosť systému.
