Táto publikácia je neoceniteľným sprievodcom montážou systémov suchej vnútornej výstavby. Je určená všetkým, ktorí sa akýmkoľvek spôsobom podieľajú na stavbe interiérov budov, a to bytových, občianskych aj priemyselných. Predovšetkým je však určená špecializovaným firmám na montáž sadrokartónu, stavbyvedúcim stavebných firiem a stavebným dozorom.
Cieľom je jednoducho a prehľadne popísať zásady správnej montáže konštrukcií suchej vnútornej výstavby. Nejde už len o klasické a najrozšírenejšie sadrokartónové konštrukcie, ale aj príbuzné stavebné technológie a výrobky na báze sadry, ako napríklad konštrukcie zo sadrovláknitých dosiek Rigidur a Ridurit, kombinované konštrukcie Duragips či v neposlednom rade sadrové omietky a stierky Rimano. Vďaka tejto publikácii získate prehľad o týchto produktoch a systémoch a s jej pomocou budete jednoducho a hlavne správne vytvárať moderné interiéry.
Sadrokartónové podhľady Rigips s doskami 4PROfesional predstavujú moderné, rýchle a čisté riešenie opláštenia stropov. Ich hlavnou výhodou je ich rovinnosť a malé riziko vzniku prasklín. Aký materiál a náradie budete potrebovať na montáž sadrokartónového podhľadu, na čo si treba dať pozor, sa dozviete v nasledujúcich krokoch.
Montáž sadrokartónových podhľadov Rigips
Sadrokartónové podhľady sú nenosné interiérové konštrukcie montované pod nosné stropy budov.
Príprava a vyznačenie
Na stene sa vyznačí poloha a obrysová čiara podhľadu. Následne na obvodové RigiProfily R-UD nalepíme samolepiace penové tesnenie, ktoré výraznou mierou vplýva na akustické parametre celého plafónu. R-UD RigiProfily pripevňujeme na obvodovú stenu po predvŕtaní plastovými natĺkacími hmoždinkami, prípadne inými vhodnými pripevňovacími prostriedkami podľa druhu materiálu, ktorý na strop použijeme. Vzájomný rozostup pripevnenia je maximálne 800 mm.
Konštrukcia nosného roštu

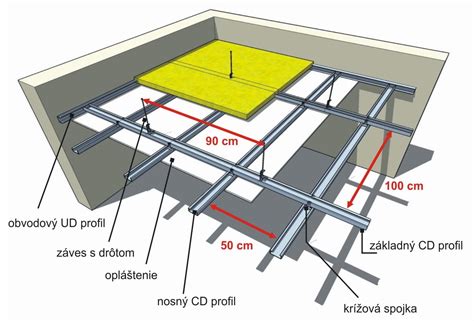

Nosný rošt podhľadu je dvojúrovňový. Hornú vrstvu tvoria nosné konštrukčné RigiProfily R-CD, pripevnené na nosný strop prostredníctvom závesov a závesných drôtov s okom.

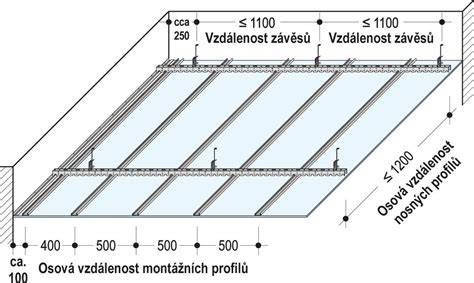

Rozmeriame polohu závesov, ktoré rozmiestnime tak, aby v smere nosných profilov bol ich rozostup maximálne 900 mm a v kolmom smere bol maximálne 1 000 mm, tým vznikne „sieť“ závesov 0,9 x 1 m. Vzdialenosť krajného nosného R-CD RigiProfilu od steny je maximálne 1 000 mm a vzdialenosť krajného závesu od steny v opačnom (kolmom) smere je maximálne 900 mm.
Drôt s okom k nosnému stropu pripevníme buď jedným oceľovým stropným klincom DN6 do betónového stropu, alebo jednou skrutkou s plochou hlavou typu FN na drevené prvky stropov, a to do boku trámu, kde je skrutka namáhaná na strih. Na nosné kotvenie podhľadov na nosný strop nie je povolené používať plastové natĺkacie rozperky (hmoždinky).
Na ukotvené drôty sa cez pero namontujú závesy. Následne na obvodové R-UD RigiProfily položíme nosné R-CD RigiProfily a do nich „naklikneme“ perové závesy.
Montážne R-CD RigiProfily môžeme nadstaviť na dĺžku pomocou spojovacích kusov na R-CD. Susediace nadstavenie R-CD RigiProfilov vystriedame minimálne o šírku dosky (teda 1 200 mm).
Montážne R-CD RigiProfily vložíme do obvodových R-UD RigiProfilov a krížovými spojkami ich spojíme s nosnými R-CD. Maximálny rozstup montážnych profilov je 500 mm. Osadený rošt z R-CD RigiProfilov ešte pred pripevnením sadrokartónových dosiek výškovo vyrovnáme do vodorovnej polohy pomocou vodováhy alebo laserového nivelačného prístroja.
Najlepšie riešenie pre sadrokartónové stropné rámy | Sadrokartónová mriežka FRAMEALL | Stropy ARMSTRONG
Opláštenie sadrokartónovými doskami

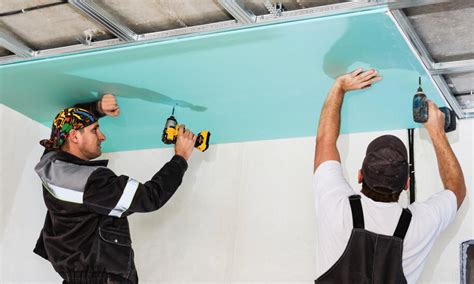

Sadrokartónové dosky Rigips 4PROfesional s hrúbkou 12,5 mm pripevňujeme na montážne R-CD RigiProfily rýchloskrutkami Rigips TN 212 vo vzdialenosti maximálne 170 mm. Dosky orientujeme vždy dĺžkou kolmo na montážne profily. Spoj priečnych hrán dosiek musí byť umiestnený na montážnom R-CD RigiProfile. Priečne škáry susedných dosiek musíme vystriedať minimálne o jeden montážny profil, t.j. aby nedochádzalo k tvoreniu krížových spojov.
Dosky 4PROfesional skracujeme tak, aby sme na priečne spoje dosiek používali pôvodnú nerezanú PRO hranu. Pri napojení podhľadu s obvodovými stenami ponecháme škáru širokú približne 6 cm, ktorá nám zabezpečí priestor na správne vytmelenie napojenia.
Tmelenie a finálna úprava
Rozrobíme si s vodou škárovací tmel na tmelenie dosiek podľa pokynov výrobcu na obale. Na spoje dosiek nanesieme tenkú vrstvu škárovacieho tmelu. Do vrstvy tmelu vložíme výstužnú sklovláknitú pásku a pomocou špachtle ju zľahka pretrieme tenkou vrstvou tmelu.
Do škáry medzi podhľadom a okolitými stenami nalepíme samolepiacu klznú pásku a následne vyplníme škáru tmelom. Po obvode podhľadu vložíme do tenkej vrstvy tmelu sklovláknitú výstužovú pásku. Po zaschnutí prvej vrstvy tmelu sa spoje prestierkujú škárovacím tmelom druhýkrát. Hranou hladidla tmel roztiahneme do šírky a uhladíme dostratena. Pomocou špachtle pretmelíme hlavy skrutiek, dosiahneme tak dokonale hladký povrch bez spojov.
Na konečnú úpravu povrchu stropu môžeme použiť pastový tmel ProMix Mega, ktorý je obzvlášť vhodný na finálne tmelenie. Po zaschnutí tmelu prebrúsime tmelený povrch brúsnou mriežkou pripevnenou do ručného držiaka.
Montáž sadrokartónových priečok Rigips
Vyznačenie a inštalácia profilov
Na podlahe vymeriame polohu priečky. Následne „brnkacou šnúrou“ alebo napríklad pomocou profilu vyznačíme obrysovú čiaru. Nezabúdame na prípadné dverné otvory. Potom pomocou vodováhy a pravítka vyznačíme obrysové línie priečky na stenách a stropoch.

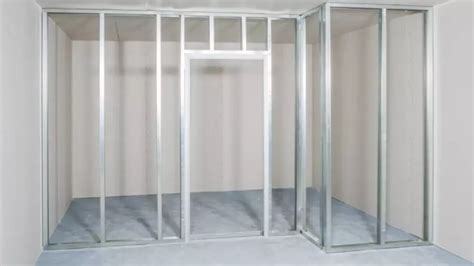

Na podlahu aj na strop pripevníme vodiace UW profily. UW profily pripevníme plastovými natĺkacími hmoždinkami (v prípade betónovej podlahy), príp. inými vhodnými pripevňovacími prostriedkami podľa druhu podkladu. Vzájomný rozostup pripevnenia je maximálne 800 mm.
CW profily (stojky) nasunieme do vodiacich UW profilov. Spodný koniec CW profilu oprieme o spodný UW profil. Rozostupy CW profilov volíme podľa šírky dosiek opláštenia 600 mm. CW profil musí byť o cca 10 - 15 mm kratší ako je vzdialenosť medzi spodným a horným UW profilom. CW profily osádzame otvorenou časťou v smere montáže, aby sme začínali s pripevnením dosiek na stabilnejšej strane profilov.
Najlepšie riešenie pre sadrokartónové stropné rámy | Sadrokartónová mriežka FRAMEALL | Stropy ARMSTRONG
Opláštenie prvej strany a izolácia
Zhotovíme opláštenie prvej strany priečky sadrokartónovými doskami Rigips. Pri opláštení z dosiek šírky 1 200 mm hrúbky 12,5 mm začíname obkladanie prvej strany priečky doskou plnej šírky. Sadrokartónové dosky osádzame na stojato (pozdĺžnou hranou v smere zvislých profilov). Dosky pripevňujeme iba na zvislé CW profily samoreznými skrutkami typu TN. Vzdialenosť skrutiek je 250 mm.
Na opláštenie používame, pokiaľ je to možné, celé sadrokartónové dosky. Využitie menších dielov dosiek je prípustné za podmienky, že výška dielu je minimálne 400 mm a nie je použitých 2 a viac menších dielov v tesnej blízkosti nad sebou. Pri opláštení je potrebné zabezpečiť, aby boli priečne (vodorovné) škáry susedných dosiek vzájomne vystriedané aspoň o 400 mm a nedochádzalo tak k vytváraniu krížových škár.

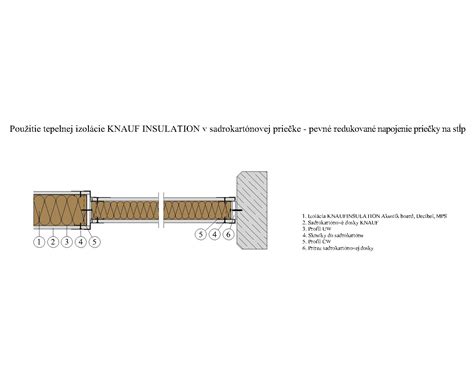

Po opláštení prvej strany uložíme prípadné inštalačné vedenia - na vedenie elektroinštalácií slúžia otvory v CW profiloch. Potom vkladáme tepelnú izoláciu z minerálnych vlákien v celej ploche bez medzier. Minerálnu izoláciu volíme buď v rolkách (napr. Isover Piano), alebo v doskách.
Najlepšie riešenie pre sadrokartónové stropné rámy | Sadrokartónová mriežka FRAMEALL | Stropy ARMSTRONG
Dokončenie opláštenia
Opláštenie priečky dokončíme pripevnením dosiek z druhej strany. Pri opláštení z dosiek šírky 1 250 mm, resp.
Dôležité montážne parametre v kocke
| Parameter | Hodnota |
|---|---|
| Rozstup montážnych R-CD profilov (podhľad) | max. 500 mm |
| Rozstup závesov v smere nosných profilov (podhľad) | max. 900 mm |
| Rozstup závesov v kolmom smere (podhľad) | max. 1 000 mm |
| Vzdialenosť krajného nosného R-CD profilu od steny (podhľad) | max. 1 000 mm |
| Vzdialenosť krajného závesu od steny v kolmom smere (podhľad) | max. 900 mm |
| Rozostup pripevnenia R-UD profilov (podhľad) | max. 800 mm |
| Rozstup rýchloskrutiek Rigips TN 212 (sadrokartónové dosky na podhľade) | max. 170 mm |
| Rozostup pripevnenia UW profilov (priečka) | max. 800 mm |
| Rozostupy CW profilov (stojky priečky) | 600 mm |
| Vzdialenosť skrutiek na opláštenie (priečka) | 250 mm |
