Schodisko je jedným z najviac namáhaných konštrukčných prvkov v dome. Voľba správneho materiálu zásadne ovplyvňuje životnosť, stabilitu aj cenu schodiska. Pre kotvenie schodiska je vhodný betón, drevo alebo iný pevný materiál.
Základné parametre pri návrhu schodiska
Dôležité parametre pri návrhu zahŕňajú:
- Výška podlaží (H): Meria sa výška spodnej podlahy a hornej podlahy v konečnej podobe.
- Veľkosť stropného otvoru (A x B): Šírka x dĺžka. Veľkosť stropného otvoru by mala byť taká, aby podchodná výška bola minimálne 195 cm (výška postavy).
Pri vretenovom schodisku musí byť veľkosť stropného otvoru o 6 - 10 cm väčší, než je vonkajší priemer schodiska - medzi madlom a stenou by mali zostať minimálne 3 cm pre ruku. Veľkosť stropného otvoru nie je v prípade voľného schodiskového priestoru potrebná.
Väčšinu schodísk dodávame v rôznom počte modulov, pre rôzne výšky podlažia. Takmer pri všetkých schodiskách je tiež možnosť nastaviť výšku jednotlivých stupňov v určitom rozmedzí, čím sa prispôsobí výška celej zostavy schodiska, tak aby presne pasovalo do Vášho priestoru.

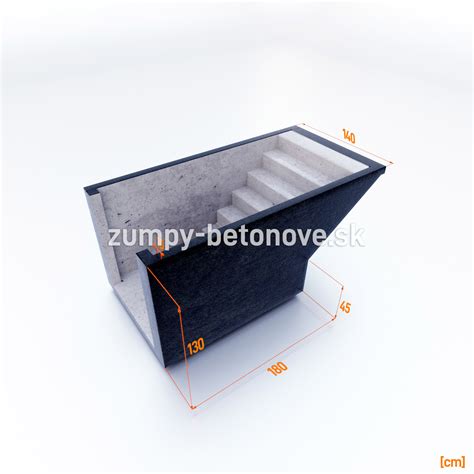

Tradičné metódy vystužovania schodísk
Proces výstavby železobetónového schodiska zahŕňa niekoľko kľúčových krokov:
- Návrh a výpočet: Začnite určením typu schodiska (rovné, zalomené, točité) a výšky stupňov.
- Príprava debnenia: Debnenie určuje tvar schodiska. Musí byť presné, stabilné a pevne kotvené.
- Ukladanie výstuže: Do debnenia sa ukladajú prúty výstuže - najčastejšie roxory s priemerom 8-12 mm - a prepájajú sa viazacím drôtom alebo zváraním.
- Betonáž: Používa sa betón triedy C25/30 alebo vyššej.
Pre železobetónové schodiská sú kari siete jednoduché, cenovo dostupné a efektívne riešenie. Rebrovaná oceľ (roxor) sa používa tam, kde je potrebné výstuž prispôsobiť tvaru schodiska. Pozinkované oceľové profily sú ideálne na dodatočné zosilnenie kovových či betónových schodísk.
Kovové schodisko sa dá zosilniť privarením dodatočných výstužných pásníc, uholníkov alebo jeklov. Drevené schodisko sa môže spevniť pomocou oceľových konzol, výstužných skrutiek alebo výmenou poškodených stupňov.
Dôležité upozornenie: Častou chybou je nedostatočné krytie výstuže betónom - malo by byť minimálne 2,5 cm, aby bola oceľ chránená pred koróziou a stratou pevnosti. Pozor si dajte aj na správne napojenie výstuže na stenu alebo podestu, pretože práve v týchto miestach často vznikajú trhliny. Pre optimalizáciu nákladov môžete použiť kari siete namiesto drahých tvarovaných roxorov.

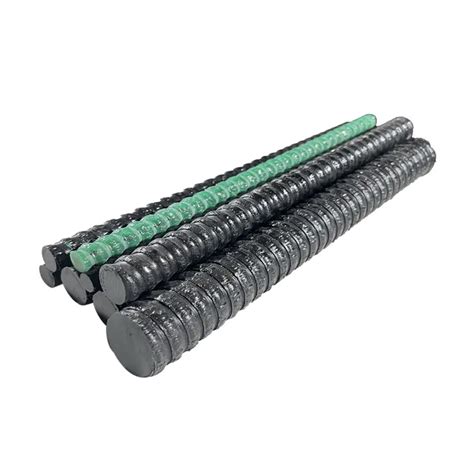

Inovatívne riešenia: GFRP výstuž (sklenými vláknami vystužený polymér)
Projektant navrhne výstuž z GFRP (Glass Fibre Reinforced Polymer) v súlade s platnými európskymi normami, zatriedi prúty podľa ISO 10406-1, a zhotoviteľ ich montuje v rámci postupov STN EN 13670.
Výrobca (GFRP V-ROD, SureBuilt 2024) deklaruje pevnosť 900-1200 MPa a modul pružnosti 55 GPa. GFRP materiál je 3,8-krát ľahší ako oceľ (B500B ≈ 7850 kg/m³ vs. GFRP ≈ 2000 kg/m³).
Zhotoviteľ tak zníži hmotnosť armovania o ≈ 70 % a zvýši životnosť na 80 - 100 rokov. Analýza podľa STN EN ISO 10406-1 a výskumu JRC 2019 potvrdzuje, že GFRP výstuž vykazuje pevnosť 1000 MPa a modul 55 GPa, zatiaľ čo oceľ B500B má 500 MPa a 200 GPa. Nižší modul zlepšuje pružnosť, pričom hmotnosť klesá zo 7,85 t/m³ na 2 t/m³.
GFRP uľahčuje montáž, rozširuje možnosti návrhu a predlžuje životnosť konštrukcie pri nižšej údržbe. V typických LCA porovnaniach dosahuje až ~35 % redukciu CO₂ oproti oceli.
GFRP for sustainable building
Porovnanie technických parametrov GFRP a ocele B500B
Táto tabuľka sumarizuje kľúčové rozdiely medzi GFRP výstužou a tradičnou oceľou B500B, ktoré sú dôležité pre projektantov a zhotoviteľov.
| Parameter | GFRP výstuž | Oceľ B500B | Rozdiel (%) |
|---|---|---|---|
| Pevnosť v ťahu (MPa) | 1000 | 500 | +100 % |
| Modul pružnosti (GPa) | 55 | 200 | −72,5 % |
| Hustota (kg/m³) | 2000 | 7850 | −74 % |
| Vodivosť (W/mK) | 0,3 | 55 | −99 % |
| Životnosť (rokov) | 80-100 | 50-60 | +60 % |
Tabuľka ukazuje rozdiely v pevnosti, moduli a hmotnosti GFRP a ocele podľa oficiálnych údajov Vector Corrosion, CEN EN 13670 a ISO 10406-1:2025.
Projektovanie a montáž GFRP výstuže
Projektant určí rozmiestnenie v BIM modeli a stanoví minimálne krytie betónom. Montážnici ukladajú prúty ručne na plastové podpery a spájajú ich sťahovacími páskami. Kontrolór overí geometriu a zaznamená výsledky do protokolu kvality podľa EN ISO 9001.
Rezanie vykoná technológ pri otáčkach < 6000 rpm, s odsávaním prachu. Po rezaní zapečatí konce epoxidom (E-Glass System Resin EP-45). Použitie oceľových kotúčov nie je dovolené.

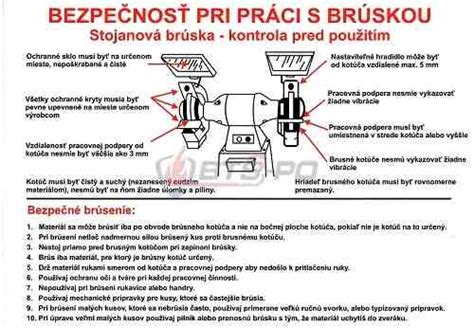

Zhotoviteľ chráni pracovníkov pred prachom a ostrými vláknami v súlade so Zákonom 124/2006 Z. z. a doplnkom 121/2024 Z. Tím používa okuliare, respirátory FFP2 a rukavice s nitrilovým povrchom. Rezná zóna má odsávanie a nízku rýchlosť rotácie. Okrem toho vedúci BOZP kontroluje náradie a OOPP raz týždenne.
GFRP výstuž sa skladuje na plastových podložkách, mimo priameho slnka, v suchu.
Kotviaca dĺžka výstuže a nové Eurokódy
V roku 2015 sa začala príprava novej generácie Eurokódov, ktoré by mali byť na Slovensku zavedené do roku 2028. Jednou z významných zmien v novej generácii Eurokódov 2 je úprava metodiky návrhu kotvenia betonárskej výstuže.
Prvá generácia Eurokódov bola publikovaná v rokoch 2002 až 2007 Európskym výborom pre normalizáciu (CEN) a priniesla zjednotenie noriem a návrhových metód. Platnosť prvej generácie Eurokódov 2 (EC) sa skončí do 30. 3. 2028. V novej „druhej“ generácii Eurokódov prešla úpravou časť o kotvení a stykovaní betonárskej výstuže, kde bola upravená metodika návrhu a pridané nové možnosti kotvenia betonárskej výstuže.
Pravidlá pre kotvenie a stykovanie betonárskej výstuže sú uvedené v EN 1992-1-1:Časť 8 (prvá generácia) a EN 1992-1-1:2023, časť 11.4 (druhá generácia). Prvá generácia EC okrem priamej koncovej úpravy betonárskej výstuže pripúšťa kotvenie ohybom, hákom, slučkou a privareným priečnym prútom.
Druhá generácia EC 2 zavádza nové pravidlá a zahŕňa nové možnosti kotvenia, konkrétne kotvenie výstuže s hlavou a dodatočne inštalované výstuže. Betonárska výstuž s jednostranne alebo obojstranne rozkovanou hlavou predstavuje overený spôsob kotvenia v stavebnej praxi už niekoľko desaťročí.
Skrátenie kotevnej dĺžky v porovnaní s tradičnými metódami, ako sú napríklad háky, je vďaka vyššej efektivite prenosu napätia z výstuže do betónu značné. To zároveň zlepšuje priestorové možnosti v prehustených konštrukčných detailoch monolitických betónových konštrukcií. Základný princíp návrhu spočíva v stanovení kotevnej kapacity hlavy. Ak má hlava dostatočnú kotevnú kapacitu a prenesie všetky ťahové sily, potom dodatočná kotevná dĺžka nie je potrebná. Pri použití hláv pre šmykovú výstuž a výstuž na ovinutie sa betonárska výstuž kotví iba cez hlavu.
Model Code 2010, ktorý je základ novej generácie EC 2, však stanovuje podmienku, kde vo všetkých prípadoch musí mať hlava dostatočné ukotvenie za najviac namáhaným prierezom betonárskej výstuže, aby sa zabránilo porušeniu vytrhnutím betónového kužeľa. Táto podmienka v novej generácii EC 2 absentuje.
Projektant používa orientačné hodnoty GFRP výstuže podľa STN EN ISO 10406-1:2025 pre dimenzovanie betónových konštrukcií. Tabuľka zjednocuje technické údaje z overených výrobných katalógov (Vector Corrosion 2024, SureBuilt 2024) a noriem EN 13670:2009 a ISO 10406-1:2025. Projektant tak vie rýchlo určiť, aký priemer prúta použiť pre danú triedu betónu a typ zaťaženia.
Zhotoviteľ volí dĺžku kotvenia min. 40 × Ø a lepiace kotvy na epoxidovej báze. Pri mostoch použije závitové koncovky z rovnakého materiálu. Projektant volí typ podľa funkcie. Pri mostoch - závitové koncovky (M12-M20), pri bazénoch - chemické kotvy Hilti RE 500. Každé kotvenie sa testuje ťahovou skúškou podľa EN 1992-1-1:2023.
Prípadové štúdie kotvenia GFRP
- Projekt použil GFRP Ø12 mm, pevnosť 1100 MPa. Kotvenie chemickými kotvami RE 500. TSÚS 2024 potvrdil priľnavosť 10 MPa (> požiadavka EN 13670).
- Montáž sietí Ø 8-16 mm, rezanie na mieste diamantovým kotúčom. Kotvenie epoxidom. Úspora hmotnosti 72 %, čas montáže −25 %.
- Použili sa prúty Ø10 mm, spojené plastovými spojkami. Testy ťahu potvrdili únosnosť > 950 MPa.
Normatívny rámec
Základ tvorí STN EN ISO 10406-1:2025 a STN EN 13670:2009, dopĺňa ich EN 1992-1-1:2023 a Zákon 124/2006 Z. z. v znení 121/2024 Z. ISO 10406-1:2025 určuje skúšky ťahu a priľnavosti FRP prútov. EN 13670:2009 definuje postupy vykonávania betónových konštrukcií. Eurocode 2 (2023) nahradil verziu 2004 a obsahuje prvýkrát aj kapitolu o GFRP.
Technické parametre a kotviace dĺžky GFRP výstuže podľa STN EN ISO 10406-1:2025
Táto tabuľka poskytuje projektantom presné technické hodnoty GFRP výstuže pre dimenzovanie betónových konštrukcií.
| Priemer prúta (mm) | Ťahová pevnosť (MPa) | Modul pružnosti (GPa) | Minimálna kotviaca dĺžka (mm) | Hmotnosť (kg/m) | Odporúčaná trieda betónu | Životnosť (rokov) |
|---|---|---|---|---|---|---|
| 8 | 950 | 52 | 320 | 0,08 | C25/30 | 80 |
| 10 | 980 | 54 | 400 | 0,11 | C30/37 | 85 |
| 12 | 1020 | 55 | 480 | 0,16 | C35/45 | 90 |
| 16 | 1080 | 56 | 640 | 0,25 | C40/50 | 95 |
| 20 | 1120 | 58 | 800 | 0,40 | C45/55 | 100 |
Tabuľka poskytuje projektantom presné technické hodnoty GFRP výstuže podľa rámca STN EN ISO 10406-1:2025. Umožňuje rýchlo vybrať správny priemer, kotviacu dĺžku a triedu betónu pre konkrétny návrh. Zároveň pomáha optimalizovať hmotnosť a životnosť konštrukcie, čím skracuje čas montáže a znižuje riziko korózie.
Tento názorný graf ukazuje, ako s rastúcim priemerom GFRP prúta stúpa ťahová pevnosť a zároveň mierne klesá priľnavosť k betónu. Menšie priemery (Ø8 - Ø10 mm) dosahujú priľnavosť 8-9 MPa, zatiaľ čo väčšie (Ø16 - Ø20 mm) poskytujú vyššiu ťahovú pevnosť až 1120 MPa. Tento trend pomáha projektantom voliť kompromis medzi únosnosťou a kotviacou dĺžkou. Z grafu vyplýva, že pre väčšinu aplikácií je optimálny priemer Ø12 - Ø16 mm.
