Prúdové chrániče sú zariadenia, ktoré vás ochránia pred úrazom elektrinou a požiarom. Hoci vyzerajú ako ističe, fungujú inak: sledujú únik prúdu a odpoja obvod, ak zistia rozdiel medzi prúdom vo fázovom a nulovom vodiči. Pri práci s nimi je nutné dodržiavať prísne pravidlá pre ich zapojenie a správne používanie v inštaláciách.
Základné pravidlá inštalácie

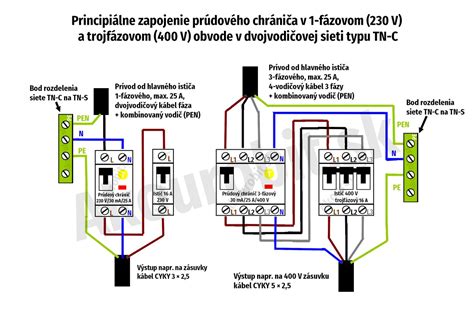

Inštalovať, opravovať a zasahovať do elektroinštalácie môže iba kvalifikovaný elektrotechnik s osvedčením podľa vyhlášky 508/2009 Z. z. Jednou zo základných chýb v zapojení je nesprávne pospojovanie neutrálneho vodiča. Pospojovanie neutrálneho vodiča musí byť prevedené v spoločnom bode pred prúdovými chráničmi.
Základným pravidlom je, že pred každým chráničom musí byť istič s menovitým prúdom rovným alebo nižším než menovitý prúd prúdového chrániča. Ak máte napríklad 25 A hlavný istič, musíte zaň dať minimálne 25 A prúdový chránič. Pri použití štvorpólového (trojfázového) chrániča v jednofázovej sieti musíte mať na pamäti zachovanie funkcie testovacieho tlačidla.
Jak správně zapojit proudový chránič a základní informace o "fíčku" (Elektrika pro začátečníky)
Kombinovaný prístroj: Ističochránič (RCBO)
Namiesto samostatného chrániča a ističa môžete použiť prúdový chránič so vstavaným ističom (RCBO). Ide o kombinovaný elektrický prístroj, ktorý spája dve kľúčové ochranné funkcie v jednom zariadení:
- Istič: Chráni pred nadprúdom, teda preťažením a skratom.
- Prúdový chránič: Sleduje únik prúdu a odpojí obvod pri poruche.
Výhody kombinácie:
- Bezpečnosť: Chráni pred elektrickým úrazom aj požiarom.
- Úspora miesta: Jeden modul na DIN lište namiesto dvoch samostatných zariadení.
- Jednoduchá inštalácia: Kompaktné prevedenie a ľahšia diagnostika porúch.
Technické špecifikácie a parametre
Pre správny výber je dôležité poznať menovitý prúd a vypínaciu charakteristiku. Pre dielenské náradie a bežné stroje sa najčastejšie využíva charakteristika C. V nasledujúcej tabuľke nájdete prehľad kľúčových parametrov, ktoré by mal mať kvalitný ističochránič:
| Parameter | Špecifikácia |
|---|---|
| Menovitý prúd | 25 A |
| Vybavovací prúd (citlivosť) | 30 mA |
| Vypínacia schopnosť | 6 kA |
| Typ | A (detekuje sínusové aj pulzujúce prúdy) |
Časté chyby pri zapájaní
Pozor musíme dať aj pri zapojení napájania stýkača, ktorý je ovládaný z HDO. Pretože HDO spína neutrálny vodič, musíme napájanie stýkača pripojiť pred prúdový chránič. Ďalšou častou chybou je popletenie „nulákov“. Všimnite si, že všetky „nuláky“ musia byť pripojené cez prepojovacie lišty tak, aby sa prúdy vracali vždy cez daný chránič. Ak chránič obídete alebo „nulák“ zapojíte omylom k druhému, chrániče budú vypadávať.
Odporúčam nedať na spoločný chránič svetelné a zásuvkové obvody, aby vám pri malej poruche ostala tma v celom byte. Na samostatný chránič je vhodné dať citlivé zariadenia, ako sú mraznička či chladnička, aby ste predišli stratám potravín pri nechcenom vypnutí obvodu.
