Komplexný sprievodca akustickými podhľadmi a riešeniami pre tiché a funkčné prostredie

Hluk narúša pohodu doma aj v pracovnom prostredí. Preto sme vyvinuli akustické konštrukcie, ktoré pomáhajú odhlučniť miestnosti a zlepšujú akustiku. V tomto článku vám predstavíme širokú oblasť aplikovanej akustiky, problematiku akustických podhľadov. Ich uplatnenie je veľmi rozmanité, slúžia na mnohé účely, majú celú škálu podôb, riešia rôzne problémy a fungujú na niekoľkých princípoch. Najprv sa pozrieme na všeobecnejšie akustické zákonitosti, aby sme zistili, ako sa brániť proti hluku a či izolovať, alebo rozptyľovať.

Princípy a materiály v akustike

Prvým krokom k zlepšeniu akustiky je nájdenie vhodného materiálu. Dôležitú úlohu zohráva v niektorých prípadoch už samotná geometria priestoru a znalosť akustických kvalít stavebných materiálov, z ktorých je tento priestor vytvorený. Podľa poznatkov akustiky máme na výber z dvoch typických akusticky užitočných materiálov: izolačné a kultivujúce.

• Izolačné materiály využívajú to, že zvuk stráca energiu pri prechode z jedného materiálu do druhého. Sú preto jednak hutné, ale hlavne kompozitné, zložené z mnohých malých fragmentov, medzi ktorými sa zvuk prediera a odovzdáva im svoju kinetickú energiu.
• Kultivačné materiály môžu byť ľahšie a často majú tvarovaný povrch. Ich hlavným cieľom je úprava šírenia zvuku v priestore.

Akustika rieši vo vnútri stavby v skutočnosti dva zásadné okruhy problémov. Pod pojmom akustické obklady a podhľady rozumieme materiály či prvky, ktoré sú určené špeciálne na zatlmenie priestoru, t. j. zníženie trvania dozvuku, alebo na úpravu šírenia zvuku v priestore, v ktorom sú inštalované. Niekedy tieto obklady a podhľady bývajú nesprávne označované ako akustická izolácia. Akustické obklady a podhľady ale nie sú primárne určené na oddelenie, t. j. izoláciu daného priestoru od okolia. K tomuto účelu sa používajú iné materiály, prípadne konštrukcie, ktoré sa správne nazývajú zvukovoizolačné predsteny a zvukovoizolačné podhľady. Tie naopak neplnia primárne funkciu akustického obkladu či podhľadu, ale izolačnú funkciu.

Pri realizácii stropných akustických podhľadov sa využívajú oba druhy materiálu. Správne zvolený pomer použitých materiálov, ktoré sú z akustického hľadiska tvrdé alebo mäkké (teda či odrážajú, alebo pohlcujú zvuk), je základom vytvorenia vhodnej akustiky miestnosti s ohľadom na jej funkciu. Akustických materiálov vhodných na riešenie priestorovej akustiky je veľké množstvo. Žiadny z nich nie je zlý. Chyba vzniká hlavne z dôvodu ich nevhodného výberu pre danú kombináciu priestoru a jeho využitia.

Kľúč k úspešnému akustickému riešeniu: Individuálny prístup a projektovanie

Keď riešime konkrétnu realizáciu stropných akustických podhľadov, musíme ju vždy prispôsobiť danému priestoru. Najlepšie je, keď sú akustické vlastnosti priestorov zahrnuté už v architektonickom návrhu. Ušetrí sa tým množstvo práce i peňazí z následných dorábok a opráv. Na riešenie akustiky priestoru sa dnes často zabúda. Dochádza k tomu už pri projekte a často posledné náznaky o riešenie akustiky končia pri realizácii, prípadne pri hľadaní kde a ako ušetriť. Navyše zle riešená akustika sa nemusí prejaviť vždy okamžite, ale až s určitým časovým odstupom.

Pre správnu funkciu akustickej úpravy musíme vždy vziať do úvahy, na aký účel bude priestor využívaný. Ku každému priestoru treba pristupovať individuálne. To znamená, že musíme poznať veľkosť priestoru, jeho geometriu, na čo bude slúžiť (divadlo, hudobná scéna, kancelária a pod.), ďalej aké sa predpokladá rozloženie zdrojov zvuku, kde budú poslucháči, či bude použité elektroakustické ozvučenie a pod. Z týchto vstupných dát sa výpočtami určia typy akustických materiálov, ich množstvo a rozloženie v priestore tak, aby v požadovanej frekvenčnej oblasti boli splnené normou alebo návrhom stanovené cieľové parametre priestorovej akustiky.

Čím je priestor z hľadiska využitia náročnejší, tým viac cieľových parametrov sa musí splniť. V menej náročných priestoroch, ako sú zhromažďovacie priestory, kancelárie a pod., zvyčajne stačí upraviť trvanie dozvuku a zabrániť vzniku trepotavej ozveny. Pre menej náročné riešenia môže stačiť jeden typ materiálov, a to obyčajne sériovo vyrábaný. Pri náročnejších riešeniach ide o kombináciu napr. 3 a viac typov materiálov vhodne skombinovaných tak, že sa svojimi vlastnosťami dopĺňajú.

Počas uplynulých desiatich rokov sa na trhu objavili akustické materiály, s použitím ktorých možno splniť aj pomerne vysoké estetické kritériá. Projektanti aj investori by mali akustike venovať adekvátnu pozornosť. Pri menej náročných akustických priestoroch by mali aspoň konzultovať záležitosť s odborníkom a v prípade náročných priestorov počítať s akustickým projektom. V súčasnosti dokážu akustické materiály spĺňať aj tie najnáročnejšie estetické a úžitkové kritéria. Je však vhodné pamätať na akustiku priestoru už pri ich návrhu.

Typy akustických konštrukcií a ich aplikácie

Konštrukcie pre lepšiu akustiku sú navrhnuté tak, aby zlepšili zrozumiteľnosť slova v miestnosti a redukovali nežiaduci hluk. Rozlišujeme niekoľko základných typov riešení v závislosti od zdroja hluku:

1. Hluk z horného poschodia: akustické podhľady. Pomáhajú utlmiť zvuky prichádzajúce z priestoru nad vami napr. zvuk televízie.
2. Rozdelenie priestoru pre lepšiu akustiku: akustické priečky. Ideálne riešenie pre odhlučnenie v rámci jedného bytu.
3. Hluk od susedov alebo z vonku: predsadené steny. Vyriešia hluk z ulice alebo susedného bytu.

V prípade bežných miestností, obytných či kancelárskych, teda všeobecne tých s nízkymi stropmi, je najjednoduchší bežný podhľad. Akustický materiál sa pripevňuje priamo na vrchný materiál. Pokiaľ máme k dispozícii priestoru viac, môžeme si pomôcť vzduchovou medzerou. Vzduchová izolačná vrstva, ktorá je vo svojom princípe veľmi jednoduchá, izoláciu násobne zefektívni.

Efektivitu roštového riešenia citeľne zhoršujú tzv. akustické mosty. Sú to miesta, kde nejaký znelý materiál prestupuje cez izolačnú vrstvu. Dobrým príkladom sú napríklad stúpačky v panelovom dome. Rošt by mal byť uchytený napríklad k okolitým stenám tak, aby preberal minimum zvukových vĺn zo stropu. Pokiaľ ale takou izoláciou prestupuje spomínaná stúpačka, zvuk sa jednoducho prenesie cez ňu a „elegantne“ našu izoláciu zaobíde.

Tvrdým orieškom sú aj nadmerné priestory. Zvlášť v plechových a betónových novostavbách veľkých objektov, akými sú obchodné centrá, sklady, továrenské haly, kancelárske budovy a podobne, často samotný obklad nestačí, alebo ho nie je možné realizovať. Dôvodom bývajú často rôzne technické inštalácie ako klimatizácia a vzduchotechnika, požiarne rozvody alebo osvetlenie, ktoré rozbíjajú jednoliatu plochu. V takýchto priestoroch je najlepším riešením zavesovanie akustického materiálu do priestoru. Nesie to so sebou niekoľko výhod. Jednak sa vďaka dostupným farbám, povrchovej úprave a ľahkej tvarovateľnosti môžu stať vítaným estetickým doplnkom, a pritom je možné vhodným nastavením výšky presne vyberať cieľové frekvencie na pohltenie aj šírenie zvuku priestorom. Pokiaľ to rozpočet dovolí, je možné, samozrejme, obe metódy, závesné panely aj izoláciu priamo na strop, kombinovať. V praxi to ale nebýva často potrebné, pretože jeden aj druhý spôsob sú väčšinou dosť účinné a ďalšie izolačné vrstvy by stavbu už len predražovali, ale akustiku by ďalej nezlepšili.

Nižšie uvádzame hrubý prehľad niektorých akustických obkladov a podhľadov, ktoré sa v praxi používajú:

• Pórovité mäkké materiály (napríklad závesné dosky, valce, štvorce, zväčša na báze mäkkých pórovitých materiálov). Niektoré môžu mať vnútri rezonančnú dutinu na zvýšenie zvukovej pohltivosti na nízkych kmitočtoch, účinnosť: na stredné a vyššie kmitočty, Sonorber aj na nízke kmitočty.
• Pórovité pevné materiály.
• Rezonančné materiály.
• Kmitajúce dosky a membrány (napríklad podhľady z nedierovaných dosák na báze dreva, sadrokartónu a pod.).
• Difúzne materiály.

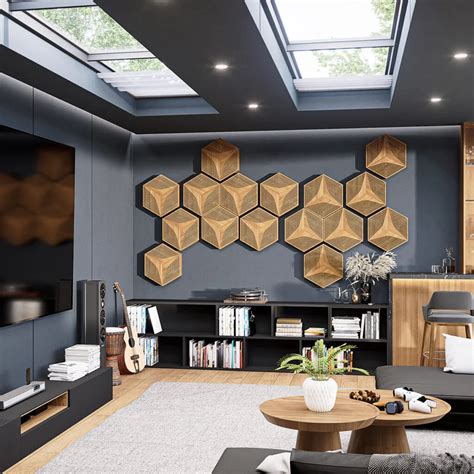

Akustické podhľady a panely s moderným dizajnom

Okrem funkčných vlastností záleží aj na vizuálnom estetickom prevedení. Akustické riešenia môžu poslúžiť ako výrazný estetický prvok obzvlášť vo veľkých priestoroch. V moderných projektoch sa stále väčšia pozornosť venuje dobrej mikroklíme interiérov, čo pre užívateľa znamená zdravie, bezpečnosť a pracovný komfort.

Na trhu je dostupná široká škála moderných akustických podhľadov a panelov, ktoré spájajú funkčnosť s atraktívnym dizajnom:

• Lamelový podhľad Gyptone spája funkčnosť s moderným designom.
• Akustický bezškárový podhľad Rigitone poskytuje jednoliaty, hladký vzhľad stropu bez viditeľných škár.
• Akustické minerálne panely: Pri použití rastrového akustického podhľadu do rastra možno položiť kazetu s rovnou alebo polozapustenou hranou. V prípade, že by viditeľný raster v miestnosti pôsobil neesteticky, môžu sa použiť akustické minerálne panely. Tie sa navzájom spoja, presadrujú a nastriekajú špeciálnou štruktúrovanou farbou, ktorá zachováva akustické vlastnosti podhľadu. Výhodou akustického rastrového podhľadu je jeho rýchla montáž bez mokrých procesov, to znamená, že jeho inštalácia môže prebiehať aj počas prevádzky.
• Závesné panely: Akustický panel v tvare obdĺžnikov a štvorcov určený na zavesenie pod strop, alebo stropný akustický panel na horizontálne zavesenie pod strop ako sólo panely v kruhovom prevedení.
• Panely Oblaky: Esteticky a designovo novým riešením stropov je aplikácia panelov Oblaky na strope. Okrem pravidelných tvarov je možné designovo stvárniť strop aj inými tvarmi oblakov, ako sú Nekonečné oblaky alebo vešané oblaky 1200x2400x40mm.
• PET panely Ekosound: Lamely z recyklovaných PET panelov Ekosound s tvarovanou hranou. Filcový PET panel Ekosound Hard je super materiál pre steny, ak hľadáte úsporu tepla, viac ticha a povrch bez údržby. Medzi panely poskytujúce priestor pre projektanta patria Modular či drevený Akufon alebo Novinka panely z Ekosound Hard. Hľadáte velkoplošné akustické panely s farebným a odolným povrchom? Prednosti PET panelu s nehorľavosťou minerálnych dosiek sú skĺbené v paneli Ekosound A2. Vyrezávaný jedno alebo dvojvrstvový PET panel lepený na steny s grafickým stvárnením loga a rôznych grafických prvkov vytvára dizajn, ktorý prináša ticho.
• Akustické kazety: Stropné akustické Kazety s extrémnymi veľkosťami pre nový design stropu, napr. 1000x1200x1200x50mm alebo 600x2000x33mm. K dispozícii sú aj Drevene akustické kazety do T profilov. Kazety majú farebný a mechanicky odolný povrch Akuglas podľa vzorkovníka farieb, prípadne podľa RAL.
• Špecializované panely a prvky:
  • ModuSquare - stropný panel, ktorý tlmí hluk a vytvára rytmus priestoru.
  • Felt Snowflake - akustická vločka - dizajnový prvok s funkciou pohlcovania hluku, ktorý vnáša do interiéru ticho a vizuálnu ľahkosť.
  • Akustický filcový znak Slovenska v hrúbke 18mm, rozmer 400 x 320x18mm.
  • Drevené akustické lamely s 3D fóliou na filcovej doske, základný rozmer 40x40mm, medzera 20mm, výška 2800mm. Hlavnou prednosťou lamiel Felt line na stenu okrem dobrej akustiky je variabilita farieb a rozmerov odnímateľných lamiel.
  • Pyramídový difúzor Akuspace účinne rozptyľuje a presmerováva zvuk, eliminuje hluché miesta a zlepšuje akustiku priestoru.
  • Priemyselný akustický nehorľavý panel sa skladá z pohltivého jadra, ktorý je z jednej alebo oboch strán kašírované sklotkaninou.
  • Celočalúnený Akustický nehorľavý panel Modular A2 - sa aplikuje bez viditeľných profilov a líšt, jednotlivo alebo v skupinách. PET panel Modular je vhodný do každého priestoru.
  • Akustický obraz do každého interiéru, dodávaný v ráme elox v hrúbke 60mm alebo s balenou hranou v hrúbke 40mm. Tiež Stenový vrstvený obraz ako dekorácia znižujúca hlučnosť - Feltpix World s priemerom 1200mm. Akustický obraz s hodinami je jedinečný prvok interiéru, ktorý spája estetiku, funkčnosť a akustické pohodlie v jednom.
  • Dekoratívne stropné trámy dokážu premeniť každý priestor - pridajú pôvab, štruktúru a hĺbku vášmu dizajnu.
  • Integrované akustické svietidlá a lustre: Štýlové akustické LED svietidlo v tvare krídel do nadčasových interiérov, rozmer 1400 x 1000 zlomené v strede na osadenie LED svietidla. Integrované akustické svietidlo v tvare stropného panelu Baffle. Akustické lustre znižujúce hluk, akustické tienidlá, ktoré tlmia hluk a rozjasnia priestor. Akustická plstená lampa alebo váza v tvare gule v rôznych farbách je dizajnový kúsok, ktorý zároveň tlmí zvuk v miestnosti.

Akustika v špecifických priestoroch - prípadové štúdie a požiadavky

Termín akustika miestnosti sa vzťahuje na správanie zvuku v miestnosti alebo v jej určitej časti. Požiadavky na akustiku a jednotlivé parametre sú úzko spojené s funkciou daného priestoru. Napríklad je rozdiel, či je miestnosť vytvorená zo sadrokartónových priečok, alebo z tehlových stien. Akustické materiály sa môžu použiť iba v potrebnom množstve a druhovom zložení.

Spoločenské a kultúrne priestory

Spoločenské priestory ako divadlá, spoločenské sály a kultúrne domy sa musia zabezpečiť vhodnou úrovňou dozvuku, aby poslucháčom poskytovali očakávaný pôžitok z hovoreného slova aj sprievodnej hudby. Je dôležité zdôrazniť, že musia spoločenské priestory spĺňať normami predpísané hodnoty dozvuku pre každý účel osobitne. To znamená, že pre každý priestor sa musí zohľadniť jeho špecifická funkcia a požiadavky na akustiku.

V prednáškovej sále alebo hudobnej triede možno očakávať, že zvuk (hlas, hudba alebo spev) bude k poslucháčovi prichádzať v čistej a zrozumiteľnej podobe, ktorá sa čo najviac podobá originálu, a to bez ohľadu na fakt, či poslucháč sedí v prvom, alebo poslednom rade. Správanie zvuku vo vnútri miestnosti závisí od jej rozmerov, tvaru, akustických vlastností použitých materiálov a typu konštrukcie.

V kinách, diskotékových sálach a tanečných kluboch je požadovaná veľmi krátka doba dozvuku, čo znamená, že zvuk sa musí pohltiť čo najskôr po prvom odraze od prekážky, ako sú steny alebo strop. V týchto priestoroch je hlavným faktorom hovorené slovo a jeho zrozumiteľnosť. Preto je dôležité vykonávať presné výpočty a vybrať vhodné materiály.

Prípadové štúdie

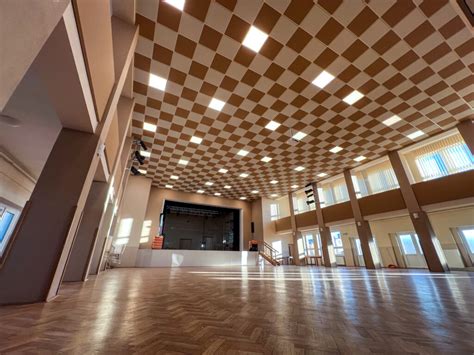

• Kultúrny dom v Hanušovciach: Dlhodobo zápasil s výraznou ozvenou a zhoršenou zrozumiteľnosťou hovoreného slova pri kultúrnych podujatiach, koncertoch či zasadnutiach. Cieľom bolo znížiť dobu dozvuku a zlepšiť akustický komfort v hlavnej sále bez zásahu do architektonického charakteru budovy.
• Kunsthalle Košice: V ikonickom priestore bola realizovaná montáž špeciálnych hliníkových akustických panelov, ktoré spĺňajú vysoké nároky na akustiku aj dizajn. Priestor s industriálnym charakterom si vyžadoval riešenie, ktoré bude funkčné a zároveň esteticky zapadne do architektúry objektu. Vzhľadom na výšku a architektúru priestoru bola montáž mimoriadne náročná - panely bolo nutné inštalovať vo výškach za pomoci špeciálnej techniky a tzv. "horolezcov", ktorí pracovali vo výškových podmienkach s maximálnou presnosťou.
• Kultúrny dom v Počerniciach: Čelil výraznému problému s nepríjemnou ozvenou a slabou zrozumiteľnosťou reči, čo negatívne ovplyvňovalo priebeh spoločenských aj kultúrnych podujatí. Tvrdé povrchy a veľký objem priestoru spôsobovali dlhú dobu dozvuku, ktorá rušila účinkujúcich aj divákov.
• Akusticky pôvodný kultúrny dom (nešpecifikovaný): S veľmi zlou akustikou, kde sa návštevníci sťažovali na veľký hluk. Navrhlo sa ekonomické riešenie aplikácie PET panelmi Ekosound na strope, ako aj na stenách. Dizajnovo sú panely na stenách v dvoch variantoch a na strope panelu sú navrhnuté ako pásy Oblaky Neo alebo vešané oblaky 1200x2400x40mm.
• Kino (nešpecifikované): Náš akustický partner pre akustiku pripravili komplexný návrh riešenia. Cieľom bolo vytvoriť prostredie, ktoré spĺňa technické nároky kina, znižuje ozvenu a zároveň pôsobí esteticky príjemne.

Administratívne a špeciálne priestory

Strop je ako nedeliteľná súčasť interiérov jedným zo základných činiteľov, ktoré majú vplyv na mikroklímu. Projektant pri navrhovaní podhľadov môže vziať do úvahy jeden alebo všetky technické parametre zo širokej ponuky, napríklad pohlcovanie zvukov, odraz svetla, odolnosť proti ohňu a vlhkosti, hygiena, ľahká údržba atď.

• Kancelárske priestory: Stropy vo veľkokapacitnej kancelárii musia maximálne pohlcovať zvuky, aby vytvárali dobrú priestorovú akustiku miestnosti a zároveň musia zaisťovať požadovaný stupeň súkromia na jednotlivých pracoviskách. V súčasnosti sa pri výstavbe administratívnych centier a pri riešení akustiky najmä v kancelárskych miestnostiach využívajú najmä kazetové akustické stropné podhľady.
• Zdravotnícke priestory: V miestnostiach, ktoré sa využívajú na zdravotnícke účely, musia byť stropy hladké, homogénne a jednoduché na údržbu, aby bolo možné dodržovať vysoké hygienické požiadavky. V sterilných miestnostiach a v prostrediach s kontrolovanou kvalitou vzduchu sa odporúča strop zhotovovať s ohľadom na prísne požiadavky množstva emitovaných pevných častíc.
• Ďalšie priestory: Okrem administratívnych priestorov sa akustické podhľady využívajú vo veľkej miere aj v športových halách, zimných štadiónoch, aquaparkoch, divadelných sálach a nákupných centrách. Využiteľné sú takisto aj zavesené akustické telesá.

Jedným z dôležitých činiteľov ovplyvňujúcich mikroklímu interiérov je aj svetlo, od ktorého závisí komfort, kvalita a produktivita práce. Pomocou osvetlenia možno ovplyvňovať estetiku a vzhľad interiérov. Osvetlenie - alebo jeho nedostatok - je úzko spojené s funkciou priestoru a s prevádzanou činnosťou.

Praktická podpora a nástroje

Zníženie hladiny hluku zlepšenou akustikou je priamo úmerné veľkosti a členitosti priestoru, a tiež povrchom (holé steny, tehla, železobetón či sklo). Pod pojmom akustický materiál musíme rozumieť celú jeho skladbu, t. j. zvyčajne lícový materiál vrátane vzduchovej medzery, ktoré spolu tvoria akustický prvok s jasne definovanými vlastnosťami. Materiál - ak má správne fungovať - má potom vrátane vzduchovej medzery hrúbku napr. 200 mm, a nie iba 20 mm, čo sa rovná hrúbke materiálu použitého na líci. Hrúbkou vzduchovej medzery sa dá v určitom rozsahu meniť aj kmitočtová závislosť akustickej účinnosti prvku. Toto je dobré si uvedomiť pri použití dát z katalógov (t. j. vedieť, pre akú veľkosť vzduchovej medzery je uvedený činiteľ zvukovej pohltivosti).

Veľmi zjednodušene sa dá povedať, že väčšina sériovo vyrábaných materiálov má vysoký činiteľ pohltivosti v oblasti stredných a vysokých kmitočtov. Oblasť nízkych kmitočtov sú schopné pokryť iba niektoré sériovo vyrábané materiály, alebo sa musia vyrobiť atypické.

Chcete vedieť, koľko materiálu je potrebné na zlepšenie akustiky? Pomocou nášho online Selektora si to jednoducho vypočítate - získate presný zoznam výrobkov aj technický list na stiahnutie. Organizujeme praktické školenia pre domácich majstrov aj remeselníkov. Naši technickí špecialisti vám radi pomôžu s výberom materiálu, spočítajú jeho potrebné množstvo a orientačné ceny a navyše vás usmernia priamo k najbližšiemu predajcovi. Stavajte ako profík!
