Zmiešavacie ventily zohrávajú kľúčovú úlohu v systémoch ústredného kúrenia, pretože zabezpečujú efektívnu reguláciu teploty vykurovacieho média. Ich základnou funkciou je miešanie dvoch prúdov média, napríklad horúcej vody z kotla a chladnejšej vratnej vody zo systému, s cieľom dosiahnuť optimálnu teplotu, ktorá bude distribuovaná do radiátorov alebo iných prvkov vykurovacieho systému. Zmiešavacie ventily pomáhajú udržiavať stabilné pracovné podmienky systému ústredného kúrenia, čo je obzvlášť dôležité pre zabezpečenie tepelného komfortu v miestnostiach a ochranu kotla pred prehriatím alebo príliš nízkou teplotou vratnej vody, ktorá môže viesť ku korózii.
Čo je trojcestný ventil a ako funguje?
Trojcestný ventil je zariadenie s tromi portami pre prietok a funguje hlavne na princípe zmiešavania dvoch prúdov média (horúceho a chladnejšieho) alebo rozdeľovania jedného prúdu na dva rôzne okruhy. V praxi to znamená, že tento ventil môže plniť funkciu zmiešavania aj rozdeľovania, v závislosti od potrieb vykurovacieho systému, avšak nemôže vykonávať obe funkcie súčasne.
Fungovanie trojcestného ventilu spočíva v premyslenom riadení prietoku média medzi tromi portami. Vo vnútri ventilu dochádza k zmene cesty prietoku média otáčaním vretena alebo gule. Keď je vreteno v určitej polohe, médium preteká prvým výstupom; v inej polohe je prietok presmerovaný do druhého výstupu. V prípade miešacieho ventilu umožňuje pohyb vretena spojenie dvoch prúdov média do jedného, čím sa dosahuje presná regulácia teploty alebo tlaku.

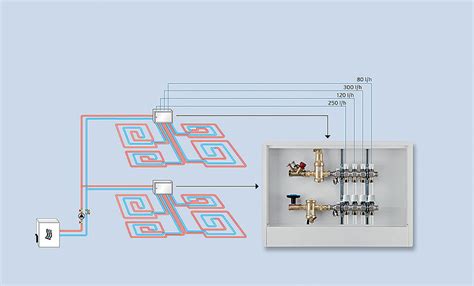

Využitie v systémoch podlahového vykurovania
V systémoch podlahového vykurovania je najlepšou voľbou trojcestný ventil. Tento typ ventilu - známy aj ako zmiešavací ventil pre podlahové kúrenie - účinne znižuje teplotu média pred tým, než vstúpi do vykurovacích okruhov. Je dostatočne efektívny na zabezpečenie správnej teploty prívodu, čo je kľúčové pre udržanie tepelného komfortu a ochranu podlahy pred prehriatím.
| Parameter | Popis |
|---|---|
| Funkcia | Miešanie prívodu z kotla a vratnej vody |
| Riadenie | Manuálne, termostatické alebo servopohonom |
| Výhoda | Ochrana podlahy a úspora energie |
Typy ovládania a automatizácia
Ovládanie trojcestného ventilu môže byť realizované niekoľkými spôsobmi, v závislosti od špecifík systému:
- Ručné ovládanie: Používa sa v jednoduchých inštaláciách pomocou páky alebo otočného gombíka.
- Termostatický ventil: Automaticky reguluje teplotu vďaka vstavanému termostatu, ktorý presne riadi miešanie teplej a studenej vody.
- Ventil s pohonom (servopohonom): Umožňuje diaľkové ovládanie a plnú automatizáciu procesu regulácie prietoku a teploty.
ULTRAMIX® Termostatický zmiešavací ventil. Inštalácia - Kalibrácia zmiešavacieho ventilu
Dôležité zásady inštalácie
Pri montáži trojcestného ventilu je dôležité dôsledne dodržiavať odporúčania výrobcu týkajúce sa inštalácie. Najprv je potrebné umiestniť ventil na správne miesto v inštalácii podľa smeru prietoku média uvedeného na telese ventilu. Pri trojcestnom ventile je dôležité vybrať miesto, ktoré umožní efektívne zmiešavanie alebo rozdeľovanie prúdov.
Počas inštalácie je potrebné sa orientovať v smere šípok, ktorý sa nachádza na tele zariadenia a indikuje prietok prúdu. Pred inštaláciou ventilu sa tiež odporúča nainštalovať do systému vhodný filter na zachytávanie nečistôt, čím sa predĺži životnosť zariadenia.
