Komplexný sprievodca elektrickou prípojkou: Od strešníka po moderné zemné vedenie

Staviate nový dom, rekonštruujete starší objekt alebo potrebujete zabezpečiť dočasný prísun elektrickej energie na pozemok? V každom z týchto scenárov sa nevyhnutne stretnete s pojmom „elektrická prípojka“. Nie je to však len jednoduchý kábel, skrinka a elektromer. Ide o komplexný proces, ktorý si vyžaduje plánovanie, odborné znalosti a dodržiavanie prísnych noriem.

Tento článok vás prevedie všetkými dôležitými aspektmi elektrickej prípojky, od prvotnej žiadosti až po finálne pripojenie k distribučnej sieti, so zameraním na problematiku „strešníka“ a moderných riešení.

Čo je elektrická prípojka a prečo je dôležitá?

Elektrická prípojka predstavuje spojenie medzi verejnou distribučnou sústavou a vaším odberným miestom. Je to základný predpoklad pre fungovanie akejkoľvek modernej stavby či prevádzky. Pre súkromných odberateľov, ako sú majitelia rodinných domov, znamená elektrická prípojka nielen dodávku elektriny pre bežnú prevádzku, ale aj možnosť napájania stavebných strojov a nástrojov počas výstavby.

V prípade rekonštrukcií starších objektov môže pôvodná prípojka, často realizovaná ako „strešník“ (elektrická prípojka na streche), už nespĺňať súčasné bezpečnostné a technické požiadavky, a preto je jej obnova nevyhnutná.

Napriek tomu, že sa môže zdať, že elektrická prípojka je len technická záležitosť, jej správna realizácia má zásadný vplyv na bezpečnosť celého objektu. Staré prípojky majú často opotrebované svorky a hliníkové vodiče sa v nich uvoľňujú (hliník „tečie“). Vysoký prechodový odpor potom zahrieva svorky i okolie, v zlom stave býva aj izolácia prípojky. Výsledkom môže byť požiar alebo úraz elektrickým prúdom. Preto je výmena alebo rekonštrukcia starej prípojky nielen nutným zlom, ale aj dôležitým krokom k zabezpečeniu bezpečnosti.

Váš majetok začína káblom vedúcim z prípojkovej skrinky do elektromerového rozvádzača. Odtiaľto budete všetok materiál okrem elektromera či modulu HDO platiť vy. Nakúpiť materiál môže váš elektrikár alebo vy, keď vám dá presný zoznam.

Ak do takej prípojky zasiahnete, budete ju musieť zrekonštruovať tak, aby im vyhovovala. Tým zásahom nemyslíme odplombovanie hlavného ističa kvôli jeho výmene alebo opravu havarijného stavu.

Typy elektrických prípojok a ich charakteristiky

Elektrické prípojky sa dajú rozdeliť na dva základné typy: vzdušné a zemné.

Vzdušné vedenie

V minulosti bolo vzdušné vedenie bežným riešením pre pripojenie objektov k elektrickej sieti. V tomto prípade sa elektrická energia privádza pomocou vodičov vedených nad zemou, zvyčajne na stĺpoch. Prípojka môže byť realizovaná pomocou holých vodičov, izolovaných vodičov alebo závesného kábla. Minimálne prierezy vodičov pre vzdušné vedenie sú AlFe 16 mm² pri holých vodičoch a 16 mm² pri závesných kábloch. Použitie holých vodičov je dovolené len vo výnimočných prípadoch a so súhlasom distribútora.

Vzdušné prípojky sa zhotovujú z izolovaných vodičov, závesných alebo samonosných káblov. Káble na takýto účel majú označenie AYKY-Z 4×16 alebo AYKY-Z 4×25. AYKY hovorí o tom, že je kábel hliníkový, „Z“ hovorí o tom, že je závesný, čiže má v sebe oceľové lano, za ktoré sa vešia a číslo 16/25 značí prierez použitého vodiča. Kábel nesmie byť prerušovaný, ani nadstavovaný.

Časť prípojky od posledného podperného bodu (ako je „strešník“ alebo konzola na stene) do prípojkovej skrine by mala byť čo najkratšia a prednostne realizovaná káblom. Tento kábel nesmie byť prerušovaný ani nastavovaný. Prípojková skriňa sa umiestňuje na verejne prístupné miesto, prednostne na stĺpe rozvodu elektrickej energie. Vedenie od prípojkovej skrine k elektromerovému rozvádzaču sa považuje za prívod. Ak kábel odbočuje zo vzdušného vedenia, musí byť na stĺpe chránený voči mechanickému poškodeniu minimálne do výšky 2,5m. V mieste zaústenia musí byť riadne utesnený voči zatekaniu vody.

Pri rekonštrukcii elektrickej prípojky je možné ponechať pôvodnú časť prípojky ako prívod len vtedy, ak neprechádza vnútornými priestormi budovy a ak sú urobené vhodné opatrenia na zamedzenie neoprávneného odberu. Niekedy môžete strešnú prípojku zachovať. Základné kritériá pre nové prípojky sú však podobné.

V technických podmienkach pripojenia, vo vašom návrhu zmluvy o pripojení, je napísané, kde je deliace miesto (napríklad poistkové spodky v skrini osadenej na stĺpe číslo 35). To v praxi znamená, že prípojku, to znamená „stiahnutie elektriky“ z drôtov vzdušného vedenia do prípojkovej skrinky, osadenej na stĺpe urobí vaša distribučná spoločnosť v rámci pripojovacieho poplatku. Úlohou Vás, príp. úlohou Vášho elektrikára bude osadiť na stĺp ochrannú trubku, natiahnuť kábel zemou do elektromerového rozvádzača, osadiť elektromerový rozvádzač, natiahnuť káblový vývod z elektromerového rozvádzača do domu, prípadne do zásuvkovej skrinky, ak dom ešte len staviate.

Zemné (káblové) vedenie

Zemné káblové vedenie je v súčasnosti preferovaným a modernejším riešením. Tento typ prípojky spočíva v uložení elektrického kábla do zeme, čím sa eliminuje riziko mechanického poškodenia vedenia nad zemou a zvyšuje sa estetický vzhľad okolia. Káble sa ukladajú do výkopov, zvyčajne do hĺbky 80 cm, aby boli chránené pred mrazom a mechanickým poškodením. Odporúča sa ukladať káble do chráničiek (napr. typu KOPOFLEX) pre dodatočnú ochranu.

Pri zemnom vedení je dôležité dodržiavať pokyny distribútora ohľadom trasy uloženia káblov a zabezpečiť ich vytýčenie pred výkopovými prácami, aby nedošlo k poškodeniu existujúcich inžinierskych sietí. Na povrchu výkopu sa po zasypaní kábla zvyčajne ukladá výstražná fólia signalizujúca prítomnosť elektrického kábla.

Káblové prípojky musia byť vždy zriadené s plným počtom vodičov rozvodu, to znamená že aj keď budujeme odberné miesto na jednu fázu, aj tak ťaháme prívodný kábel na tri fázy ako rezervu do budúcnosti. Minimálny prierez vodiča je 16 mm2 hliník, alebo 10 mm2 meď. Čiže káble budú mať označenie buď AYKY-J 4×16 alebo CYKY-J 4×10. Označenie CYKY/AYKY hovorí o tom, z akého materiálu je jadro vodiča, čiže meď/hliník. Označenie „-J“ hovorí o tom, akými farbami sú jednotlivé vodiče značené. Označenie „4×10“ hovorí o tom, koľko žíl ma kábel a aké sú tieto žily hrubé.

V dnešnej dobe je snaha viesť všetky káblové rozvody pod zemou a nie vzduchom. Ak je rozvodná sieť realizovaná nadzemným vedením, napojí sa prípojka na najbližší stĺp el. vedenia. V prípade, že v okolí nie sú vhodné podmienky na podzemné vedenie kábla na váš pozemok, môže vám distribučná spoločnosť uložiť podmienku, aby ste prípojku viedli vzduchom a postavili na vašom pozemku svoj vlastný stĺp elektrického vedenia. V praxi nastávajú aj situácie, keď je najbližší stĺp na susedovom pozemku a ten je jeho vlastníkom.

Súčasťou el. prípojky je prípojková skrinka - v prípade napojenia zo vzduchového vedenia je to malá skrinka s nožovými poistkami umiestnená na stĺpe el. vedenia. Elektromerový rozvádzač - smeruje doň vedenie z poistkovej skrinky. Obsahuje elektromer a hlavný istič, pričom oba sú plombované. Hlavný rozvádzač domu - nachádza sa v interiéri alebo v exteriéri (v prípade starších stavieb) domu. Sem ďalej smeruje podzemné vedenie z elektromerového rozvádzača.

Proces získania elektrickej prípojky krok za krokom

Zriadenie novej elektrickej prípojky je proces, ktorý si vyžaduje systematický postup a dodržiavanie stanovených krokov. Hoci sa detaily môžu mierne líšiť v závislosti od konkrétnej distribučnej spoločnosti a typu prípojky, základná postupnosť zostáva podobná.

1. Žiadosť o pripojenie

Prvým krokom je podanie žiadosti o pripojenie na príslušnú distribučnú spoločnosť. Na Slovensku pôsobia tri hlavné distribučné spoločnosti: Západoslovenská distribučná (ZSD), Stredoslovenská distribučná (SSD) a Východoslovenská distribučná (VSD). Žiadosť je zvyčajne možné podať online prostredníctvom webovej stránky distribučnej spoločnosti alebo osobne.

V žiadosti okrem údajov o vás uvediete aj údaje o nehnuteľnosti a ako prílohu pripojíte situačný plán oblasti okolo objektu s vyznačením jeho polohy, parcelného čísla, atď. V žiadosti špecifikujete požadovanú veľkosť hlavného ističa (pre rodinné domy sa najčastejšie používa 3-fázový 25 A istič) a typ merania (jednotarifné alebo dvojtarifné, ktoré umožňuje meranie aj nočného prúdu). Poplatok za pripojenie elektriny je vo všetkých distribučkách podobný, ale líši sa podľa hodnoty hlavného ističa.

Ak vybavujete elektrickú prípojku na pozemok vopred kvôli stavebným prácam (hovorovo stavebný prúd), vyberte si elektromerový rozvádzač osadený zásuvkami. Nebudete tak musieť kupovať alebo si požičiavať samostatný stavebný rozvádzač. Pre novostavbu alebo veľkú rekonštrukciu potrebujete stavebné povolenie, ktoré by malo zahŕňať aj prerábku prípojky.

2. Návrh zmluvy o pripojení

Po spracovaní žiadosti vám distribučná spoločnosť do určitej lehoty (štandardne do 30 dní) zašle návrh Zmluvy o pripojení odberného elektrického zariadenia. Táto zmluva obsahuje technické podmienky pripojenia, ako aj výšku poplatku za pripojenie, ktorý sa líši v závislosti od hodnoty hlavného ističa. Čo sa týka max. odberu, môže byť nižší než ten, o aký ste požiadali z dôvodu nedostatočnej kapacity rozvodnej siete na mieste stavby.

3. Vypracovanie projektovej dokumentácie

Súčasne s vybavovaním zmluvy je potrebné zabezpečiť vypracovanie projektovej dokumentácie elektrickej prípojky. Tento projekt môže vypracovať buď certifikovaný projektant, alebo revízny technik. Projektová dokumentácia obsahuje technickú správu, výkresovú časť a protokol o určení vonkajších vplyvov. Cena za projekt elektrickej prípojky začína na cca 80 €. Je dôležité, aby projekt zodpovedal požiadavkám distribučnej spoločnosti a špecifikám vášho pozemku a stavby. Aj v tomto prípade si radšej nechajte poradiť od elektrikára či firmy.

4. Podpis zmluvy a úhrada poplatku

Po schválení projektovej dokumentácie distribučnou spoločnosťou pristúpite k podpisu Zmluvy o pripojení. Podpis je možné realizovať aj elektronicky. Zmluvu je potrebné podpísať v stanovenej lehote od podania žiadosti (zvyčajne do 75 kalendárnych dní). Po podpise zmluvy je potrebné uhradiť stanovený poplatok za pripojenie. Po uhradení poplatku je zmluva považovaná za uzatvorenú.

5. Príprava odberného miesta

Táto fáza zahŕňa realizáciu samotnej elektrickej prípojky na vašom pozemku podľa schváleného projektu. Medzi kľúčové kroky patria:

• Ohlásenie drobnej stavby: V prípade potreby je nutné ohlásiť zriadenie prípojky ako drobnej stavby na príslušnom obecnom úrade.
• Vytýčenie inžinierskych sietí: Pred výkopovými prácami je nevyhnutné požiadať o vytýčenie existujúcich inžinierskych sietí (vodovod, plyn, telekomunikácie), ktoré by mohli viesť cez trasu plánovanej prípojky. Distribučná spoločnosť vám tiež vytýči polohu ich existujúcich káblov. Neónovým sprejom Vám distibučná spoločnosť vytýči, kadiaľ idú ich káble a v tom úseku je potrebné robiť výkopové práce s maximálnou opatrnosťou, aby sa nepoškodilo ich jestvujúce vedenie.
• Výkopové práce: Vykopanie jamy alebo kanála pre uloženie kábla, zvyčajne do hĺbky 80 cm a šírka býva zvyčajne 20 - 30 cm. Skôr, než začnete kopať, uistite sa, že cez dané miesta nevedú inžinierske siete. Pokiaľ potebujete na realizáciu prípojky rozkopať mestský pozemok alebo nebodaj cestu, nezabudnite aj na tzv. rozkopávkové povolenie. Pretláčanie chráničky na kábel pod cestou prípojku predraží.
• Uloženie kábla a chráničky: Uloženie hlavného prívodného kábla (najčastejšie hliníkový AYKY) do chráničky a následne do výkopu. Pri dvojtarifnom meraní sa ukladá aj druhý kábel pre nočný prúd. Veľkosť chráničky si treba zvoliť v závislosti od toho, aký prívodný kábel budete ukladať a či budete mať jedno alebo dvojtarifné meranie.
• Uzemnenie: Vybudovanie uzemnenia pre elektromerový rozvádzač pomocou zemniacej pásoviny uloženej vo výkope. Pásovina sa taktiež ukladá do jamy pri elektrický kábel a tesne (cca 30-40cm) pri elektromerovom rozvádzači na ňu treba napojiť gulatinu a nechať ju trčať pri mieste, kde bude elektromerový rozvádzač osadený. Zemný odpor nesmie presiahnuť 5 Ohm. V mieste rozdelenia na sústavu TN-S musí byť zhotovený na prípojnici PE (svorke PE) uzemňovací prívod na uzemňovač s hodnotou uzemnenia max. do 15 Ω, nemusí sa však klásť do zeme viac ako 20 m zemniaceho pásu (napr.: FeZn 30x4 mm2 , alebo iný rovnocenný uzemňovač).
• Zásyp výkopu: Po uložení kábla a uzemnenia sa výkop zasype zeminou, pričom sa na vrstvu cca 20 cm nad káblom ukladá výstražná fólia, ktorá signalizuje, že pod ňou je uložený elektrický kábel. Po uložení výstražnej fólie môžete celú jamu kompletne zasypať. Na oboch stranách výkopu je potrebné nechať kábel trčať pre pripojenie na stĺp, alebo pripájacej skrine vedľa stĺpu (tu ešte budete potrebovať kovovú 3m dlhú rúrku ako ochranu kábla pri stĺpe spolu s kovovými páskami na prichytenie, ak Vás budú pripájať hore na stĺp) a do elektromerového rozvádzača v potrebnej dĺžke.

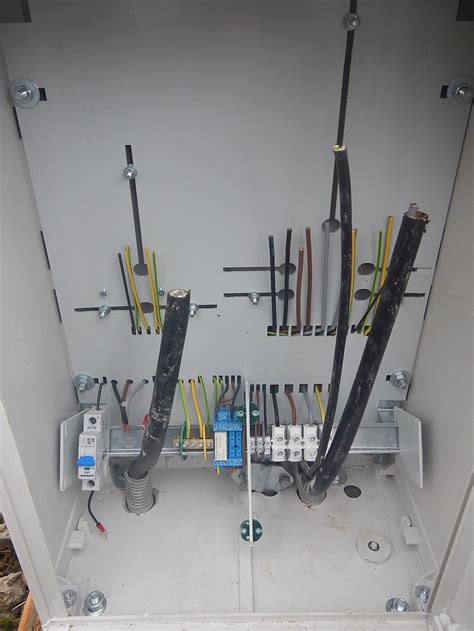

• Osadenie a zapojenie elektromerového rozvádzača: Na pripravené miesto sa osadí elektromerový rozvádzač, do ktorého sa pripojí prívodný kábel a uzemnenie. Elektromerový rozvádzač sa umiestňuje na hranicu pozemku, na verejne prístupné miesto, mimo evakuačnej cesty. Spodný okraj musí byť osadený aspoň 0,6m nad úroveň terénu. S ohľadom na miestne podmienky, sneh, záplavy a pod. je možné ho osadiť do výšky max. 1,5m. Okienko elektromera má byť podľa STN 33 2130:1983 minimálne 0,7m nad terénom. Tento krok by mal vykonávať kvalifikovaný elektrikár. Ak sa niečo oproti pôvodnému projektu menilo, vypracuje dokumentáciu skutočného vyhotovenia.

6. Revízia prípojky

Po zhotovení technickej časti prípojky je nevyhnutné vykonať odbornú prehliadku a skúšku (revíziu) kvalifikovaným revíznym technikom. Revízna správa je kľúčovým dokumentom, ktorý budete musieť predložiť distribučnej spoločnosti. Ním môže byť aj samotný elektrikár, alebo si zavolá kolegu z firmy či externistu, ktorý má na revízie osvedčenie. Všetky dokumenty tvoria prílohy k východiskovej revíznej správe elektrickej prípojky, ktorá je archivovaná až do zrušenia tejto prípojky.

7. Pripojenie k distribučnej sieti a montáž elektromera

Po úspešnej revízii a dodaní všetkých potrebných podkladov distribučná spoločnosť pristúpi k samotnému pripojeniu vašej prípojky k distribučnej sústave. V tomto kroku sa zvyčajne vykoná montáž elektromera a zaplombovanie hlavného ističa. Toto je moment, kedy je vaša elektrická prípojka oficiálne funkčná. Distribučná spoločnosť do 5 dní vyšle technikov, ktorí vám namontujú elektromer na pripravené odberné miesto.

8. Výber dodávateľa elektriny

Po pripojení k distribučnej sieti si musíte vybrať dodávateľa elektrickej energie. Na Slovensku pôsobí viacero dodávateľov, a preto je vhodné porovnať ich ponuky a uzatvoriť s vybraným dodávateľom zmluvu o dodávke elektriny. Distribúcie sú na Slovensku iba 3, dodávateľov pre domácnosti bolo k 1.1.2024 až 32. Dodávateľa môžete neskôr zmeniť.

Časový harmonogram

Keď všetko pôjde hladko, celý proces zriadenia prípojky vám zaberie cca 2 mesiace. Niekedy sa to však môže natiahnuť aj na 3 či 4 mesiace. Preto je dôležité začať proces vybavovania prípojky s dostatočným predstihom pred samotnou stavbou.

Právne a normatívne rámce

Realizácia elektrických prípojok sa riadi príslušnými technickými normami, najmä normou STN 33 3320, ktorá definuje navrhovanie, zriaďovanie a rekonštrukcie elektrických prípojok na rozvodné zariadenia dodávateľa elektriny. Norma stanovuje podmienky pre umiestnenie prípojkových skríň, minimálne rozmery voľného priestoru pred nimi, požiadavky na uzemnenie a prierez vodičov.

V každej budove musí byť zriadené hlavné pospájanie, na ktoré sa pripája hlavný ochranný vodič, hlavný uzemňovací vodič, hlavná uzemňovacia svorka a cudzie vodivé časti (rozvodné potrubia plynu, vody, ústredného kúrenia, klimatizácie, kovové konštrukčné časti budovy a pod.). Tento systém zabezpečuje ekvipotenciálne pospájanie všetkých vodivých častí a zvyšuje bezpečnosť inštalácie.

Vedenie od prípojkovej skrine k elektromerovému rozvádzaču sa považuje za prívod. Ak kábel odbočuje zo vzdušného vedenia, musí byť na stĺpe chránený voči mechanickému poškodeniu minimálne do výšky 2,5m. V mieste zaústenia musí byť riadne utesnený voči zatekaniu vody.

Rozvádzače za elektromerom

Po elektromerovom rozvádzači nasledujú ďalšie rozvádzače (rozvodnice), v ktorých sú sústredené všetky istiace prístroje ako poistky, ističe, chrániče, ako aj ďalšie komponenty ako stykače, relé, zvončekové transformátory a podobne. Tieto rozvádzače zabezpečujú bezpečnú distribúciu elektrickej energie v rámci celej domácnosti a ochranu elektrických obvodov pred preťažním a skratom.
