Bezpečnosť na prvom mieste - každý inštalatér, údržbár alebo nadšenec pre domácich majstrov s týmto tvrdením súhlasí. Pri navrhovaní elektrickej inštalácie alebo zariadení napájaných zo siete je dobré mať na pamäti dva pojmy - odpor uzemnenia a izolačný odpor.
Systematické testovanie a kontrola stavu izolácie je nevyhnutná, ak chceme bezpečne používať inštalácie a elektrické zariadenia.
Odpor uzemnenia - Základ bezpečnej inštalácie
Správne uzemnenie v energetických sieťach je jedným zo základných prvkov bezpečného prenosu a využívania elektrickej energie. Okrem toho tiež ovplyvňuje účinnosť ochrany pred elektrickým šokom, prepätím a bleskom. Bez účinného uzemňovacieho systému môžeme byť vystavení riziku elektrického šoku, nehovoriac o možnom poškodení zariadení. Merania odporu uzemnenia sa vykonávajú na kontrolu technického stavu inštalácie.
Čo je uzemnenie a jeho typy?
Uzemnenie je spojenie medzi elektrickou inštaláciou alebo zariadením a zemou, tiež známou ako uzemňovacia elektróda. V závislosti od jeho účelu môžeme rozlíšiť tri typy uzemnenia: ochranné, prevádzkové a bleskové (funkčné). Okrem toho môže byť uzemnenie umelé alebo prirodzené.
- Prirodzené uzemňovacie elektródy zahŕňajú: vodovodné potrubia, kovové výstužné prvky alebo iné stavebné prvky.
- Umelé uzemnenie môže byť akýkoľvek kovový prvok: drôt, tyč alebo kábel umiestnený v zemi. Je dôležité pokryť kovové prvky, ktoré prichádzajú do styku so zemou, špeciálnym vodivým antikoróznym povlakom.
Uzemňovacie elektródy môžu byť umiestnené v zemi dvoma spôsobmi - vertikálne alebo horizontálne, čo je tiež jeden z parametrov definujúcich tento typ konštrukcie.

Faktory ovplyvňujúce odpor uzemnenia
Odpor uzemnenia závisí hlavne od jedného parametra - rezistivity pôdy. Je zrejmé, že uzemnenie vykonané na lesnej (piesčitej) pôde bude vyžadovať oveľa viac práce ako na vlhkej pôde. Mokré pôdy budú mať oveľa nižší odpor ako napríklad lesné pôdy.
Bludné prúdy sú hlavným faktorom spôsobujúcim chyby merania. Počas ich priebehu je vhodné použiť prúd s frekvenciou a harmonickými čo najbližšími k sieťovým parametrom, ale nie rovnakými.
Elektródy merača, podobne ako bludné prúdy, môžu ovplyvniť výsledky merania. Čím väčší je ich odpor, tým vyšší bude výsledok merania. V praxi by mali ľudia vykonávajúci meranie poznať hodnotu odporu elektród a znížiť ju zatĺkaním elektród hlbšie alebo zvlhčovaním pôdy.
Metódy merania odporu uzemnenia
Na meranie odporu uzemnenia sa najčastejšie používajú tieto metódy:

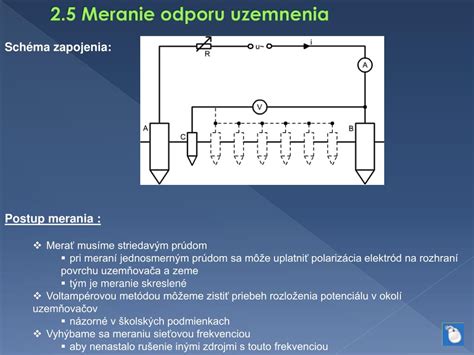

- 3p metóda, známa aj ako metóda poklesu potenciálu. Zahŕňa umiestnenie prúdovej sondy v určitej vzdialenosti od testovaného uzemnenia a napäťové sondy sú umiestnené v polovici. Je dôležité, aby uzemňovacia elektróda a sondy boli umiestnené v priamke. Počas merania sa meria pokles napätia na uzemnení a prúd, ktorý ním preteká. Odpor sa vypočíta pomocou Ohmovho zákona.
- Dvojsvorková metóda, ktorá zahŕňa použitie špecializovaného merača s dvoma svorkami, ktoré sú umiestnené na uzemňovacom vodiči. Táto technika umožňuje meranie bez potreby pomocných elektród.

Zariadenia na meranie odporu uzemnenia a interpretácia výsledkov
Bežný multimeter nie je vhodný na meranie odporu uzemnenia. Nevytvára testovací prúd potrebný na správne meranie. Klasický multimeter nemá funkcie potrebné na spoľahlivé meranie odporu uzemnenia.
Odpor uzemňovacej tyče
Interpretácia výsledkov merania odporu uzemnenia by mala zohľadňovať požiadavky platných noriem (napr. PN-EN 62305). Vo všeobecnosti je akceptovaná hraničná hodnota pre ochranné uzemnenia do 10Ω, ale pre niektoré špeciálne inštalácie môže byť nižšia.
Odpor uzemnenia môže podliehať sezónnym zmenám v dôsledku vlhkosti pôdy a teploty. V lete, počas sucha, sa odpor zvyšuje, a v zime - najmä keď pôda zamrzne - sa môže výrazne zvýšiť. Meranie odporu uzemnenia ihneď po daždi môže viesť k chybným výsledkom, zvyčajne oveľa nižším ako za normálnych podmienok.
Meranie odporu uzemnenia je povinné pri prijatí budovy. Výsledky merania musia byť zdokumentované v protokole o prijatí a potvrdzovať súlad inštalácie s formálnymi požiadavkami.
Fotovoltaické inštalácie vyžadujú obzvlášť dôkladné meranie odporu uzemnenia. Nesprávne uzemnenie panelov môže spôsobiť nielen riziko elektrického šoku, ale aj zníženú účinnosť inštalácie alebo poruchy meniča.
Izolačný odpor - Kľúč k ochrane pred úrazom elektrickým prúdom a skratom
Izolačný odpor je druhým parametrom, ktorý musíme zohľadniť pre bezpečné používanie elektrických zariadení a inštalácií. Meranie izolácie sa týka posúdenia kvality izolačných materiálov vo vodičoch a elektrických zariadeniach. Jeho účelom je zabezpečiť ochranu pred skratmi alebo elektrickým šokom.
Neoddeliteľnou súčasťou a ukazovateľom elektrickej siete je izolácia. Ochranný plášť drôtu alebo kábla, elektrický izolátor nadzemného vedenia, izolátor svoriek transformátora a ďalšie zariadenia bránia kontaktu elektrického prúdu tam, kde to nepotrebujeme. Izolačný obal poskytuje ochranu pred skratom, ohňom, poruchami na tele elektrického zariadenia alebo stroja, ako aj chráni osobu pred úrazom elektrickým prúdom.
Faktory ovplyvňujúce izolačný odpor
Izolácia je vystavená vonkajším faktorom, ako je čas, slnko, mráz, voda, mechanické opotrebenie, kontakt s agresívnymi médiami. Áno, izolačný odpor sa mení v priebehu času. To je ovplyvnené procesmi starnutia izolácie, mechanickým poškodením a environmentálnymi faktormi (vlhkosť, teplota).
- Vlhkosť: Nepochybne ovplyvňuje meranie izolačného odporu. Izolátor môže absorbovať vlhkosť v rôznej miere, hlavne v závislosti od jeho typu.
- Teplota: Je druhým faktorom, ktorý ovplyvňuje výsledok merania izolačného odporu. Izolačný odpor klesá so zvyšujúcou sa teplotou, ale tieto zmeny majú rôznu mieru v závislosti od typu izolátora.
- Testovacie napätie a čas merania: Výsledok merania izolačného odporu je tiež ovplyvnený napätím a trvaním merania. Keďže prúd úniku nie je v celom rozsahu úmerný napätiu, izolačný odpor najprv klesá pomerne rýchlo, potom pomalšie až do stabilizácie. Po prekročení určitého napäťového prahu charakteristického pre konkrétny izolátor však dôjde k prierazu a hodnota izolačného odporu rýchlo klesne.

Zariadenia a metódy merania izolačného odporu
Bohužiaľ, bežný ohmmeter alebo multimeter nie je dostatočný na vykonanie merania izolačného odporu. Je potrebný špecializovaný merač.

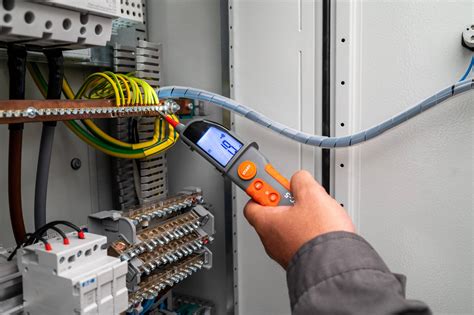

Aby bolo možné včas zistiť chybu, existuje zariadenie - megaohmmeter (alebo izolačný tester). Megaohmmeter generuje napätie pomocou vlastného vysokonapäťového prevodníka a miliamperometer zaznamenáva prúd v meranom obvode. V súčasnosti digitálne merače získali distribúciu vďaka svojej kompaktnosti a ľahkosti, ale modely s ručným dynamom stále idú s nimi.

Základné metódy merania:
- Bodové meranie: Zahŕňa vykonanie niekoľkých meraní v rôznych častiach izolácie. Po vykonaní meraní by sa mali všetky výsledky korigovať v závislosti od teploty.
- Meranie ako funkcia času: Tento typ testovania je oveľa presnejší, pretože nezávisí od teploty. Štandardný čas pre meranie izolácie je minimálne 1 minúta, podľa normy PN-HD 60364-6.
- Meranie technickou metódou: Je možné vykonať s megohmmetrom (meračom s vlastným zdrojom testovacieho napätia) alebo miliamperometrom s použitím sieťového napätia.
Pokročilé diagnostické testy izolácie:
Pre podrobnejšie diagnostické testy je dôležité merať aj iné parametre izolácie. Veľkosť polarizačného indexu udáva elektrický vek izolácie. Tento parameter hodnotí rýchlosť straty náboja izolácie. Táto metóda hodnotenia sa zvyčajne používa na diagnostikovanie viacvrstvových izolácií, ktoré si vyžadujú, aby prístroj zmeral vybíjací prúd a kapacitu meraného objektu 1 minútu po odstránení skúšobného napätia.
Medzi tieto testy patrí:
- Polarizačný index (PI): Hodnota Pl / DAR sa automaticky vypočíta a zobrazuje.
- Pomer dielektrickej absorpcie (DAR).
- Dielektrický výboj (DD).
- Test krokovania testovacieho napätia: Tento test je založený na princípe, že ideálna izolácia bude mať rovnaké hodnoty pri všetkých napätiach, zatiaľ čo izolácia, ktorá je nadmerne napnutá, bude vykazovať nižšie izolačné hodnoty pri vyšších napätiach.
- RAMP test (plynulé zvyšovanie napätia): Prístroj je vybavený funkciou plynulého zvyšovania napätia, pri ktorej sa napätie pri meraní postupne zvyšuje až na vopred nastavenú hodnotu, pričom je možné nastaviť obmedzenie prúdu tak, aby nedošlo k poškodeniu izolácie. Meranie RAMP je užitočné pre nájdenie bodov zlyhania izolácie bez spôsobenia vážneho poškodenia. KEW3127 i Kew 3128 pri tomto teste zobrazuje hodnotu poruchového napätia pred porušením izolácie (prieniku), kedy sa zastaví meranie a zobrazí napätie, ktoré spôsobilo poruchu. Pri tomto meraní prístroj pokračuje v meraní, aj keď je zistená porucha, až kým prúd nedosiahne prednastavenú hodnotu.
Priebeh merania možno ukladať do pamäte a prenášať do PC. Prístroje sú vybavené rozhraním USB a bezdrôtovou komunikáciou BlueTooth. Pre ďalšie spracovanie je dodávaný PC softvér.
Postup merania izolačného odporu a bezpečnostné opatrenia
Kontrola izolačného odporu sa vykonáva na beznapäťovom zariadení alebo káblovom vedení.
- Príprava a bezpečnosť:
- Vyneste ľudí z testovanej časti elektroinštalácie.
- Odpojte napätie, úplne odpojte tienenie, vstupný kábel a urobte opatrenia z dôvodu chybného napájania.
- Skontrolujte neprítomnosť napätia.
- Predbežné uzemnenie záverov skúšobného objektu namontujte meracie sondy a tiež odstráňte zem. Tento postup sa vykonáva pri každom novom meraní, pretože prvky v okolí môžu akumulovať náboj, spôsobiť chybu vo svedectve a predstavovať nebezpečenstvo pre život.
- Inštalácia a demontáž sond sa vykonáva pomocou izolovaných držadiel v gumených rukaviciach.
- Pamätajte, že zariadenie generuje vysoké napätie, a ak dôjde k porušeniu bezpečnostných opatrení týkajúcich sa používania megohmmetra, môžu dôjsť k úrazu elektrickým prúdom, pretože meranie izolácie kondenzátora alebo dlhého káblového vedenia môže spôsobiť nebezpečný náboj. Test preto vykonáva tím dvoch ľudí, ktorí majú predstavu o nebezpečenstvách elektrického prúdu a dostali bezpečnostné schválenie. Počas skúšky objektu by nemali byť v blízkosti žiadne neoprávnené osoby.
- Pri každom použití sa kontroluje integrita zariadenia, či na testovacích sondách nie sú čipy alebo poškodená izolácia. Skúšobné testovanie sa vykonáva testovaním s riedenými sondami a je uzavreté.
- Pripojenie meracieho prístroja:
- Zapojíme merací prístroj do meraného obvodu.
- Pripojte testovacie vodiče z testera izolačného odporu k príslušným terminálom na testovanom objekte.
- Ak meriate odpor vzhľadom na kryt alebo zem, použijú sa dve sondy.
- Nastavenie a vykonanie merania:
- Skontrolujte, prípadne nastavte parametre obvodu - hlavne napätie, ktoré ide do meraných obvodov.
- V prípade domácich sietí sa skúšky vykonávajú s napätím 500 voltov. Priemyselné siete a zariadenia sa skúšajú s napätím v rozmedzí 1 000 - 2 000 V. Čo presne je limit merania, ktorý sa má použiť, musíte zistiť v návode na použitie.
- Stlačte tlačidlo START pre spustenie merania. Tester použije napätie na izoláciu a zmeria výsledný prúd.
- Meriame každú líniu medzi fázou a N, fázou a PE, N a PE.
- Skontrolujte izoláciu vstupného kábla medzi fázami A-B, B-C, C-A, A-PEN, B-PEN, C-PEN.
- Merajte v stabilnom prostredí, pretože izolačný odpor môže byť ovplyvnený teplotou a vlhkosťou.
- Ukončenie merania a záznam výsledkov:
- Zaznamenajte hodnotu izolácie odporu zobrazenú na testere.
- Na konci testu prenosné uzemnenie odstráňte zvyškový náboj z objektu skratom a samotné meracie zariadenie a medzi sebou vybite sondy.
- Uchovávajte záznam o všetkých meraniach izolačného odporu.
Odpor uzemňovacej tyče
Špecifické aspekty a interpretácia výsledkov izolačného odporu
Izolačný odpor nie je konštantný a vo veľkej miere závisí od vonkajších faktorov, takže sa môže počas merania líšiť. Minimálna povolená hodnota odporu pre siete do 1000 V je 0,5 MΩ.
Meranie izolačného odporu v nízkonapäťových (NN) sieťach je dôležitou časťou údržby elektrických inštalácií a zariadení v domácnostiach, priemysle, komerčných budovách a iných miestach, kde sa používajú nízkonapäťové elektrické systémy. Meranie izolačného odporu v NN sieťach sa zvyčajne vykonáva pri jednosmernom napätí (DC).
V priemyselných inštaláciách by sa merania izolácie mali vykonávať pomocou izolačných meračov (megohmmetrov), pričom sa testovacie napätie prispôsobí typu testovaného obvodu (často 500V alebo 1000V).
Dôležité upozornenia pri meraní:
- Obvody za prúdovým chráničom (RCD): Je dôležité merať izolačný odpor medzi vodičmi N a PE, aj minimálny zvod medzi týmito vodičmi spôsobuje nežiadúce vypínanie RCD.
- SPD a citlivé zariadenia: Ak sa v el. inštalácii nachádzajú napríklad SPD (prepäťové ochrany), alebo iné zariadenia, ktoré by mohli výsledok merania ovplyvniť, alebo by ich meranie mohlo poškodiť, takéto zariadenia sa musia pred meraním odpojiť. Ak toto odpojenie nie je možné (napr. pevné 230V zásuvky so vstavanou SPD3), je možné znížiť skúšobné DC napätie na 250 V, výhodnejšie až na 100 V.

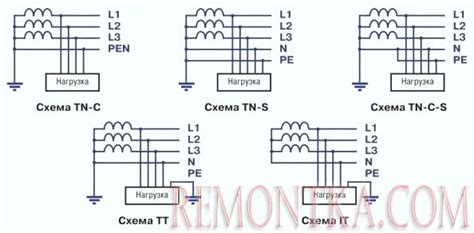

- Siete TN-C: V sieťach TN-C sa vodič PEN považuje za súčasť zeme. Izolačný odpor je dovolené merať aj celú inštaláciu ako celok.
Špecifiká merania izolačného odporu pre BLDC motory
Meranie izolačnej odolnosti vodiča motora BLDC je dôležité pre jeho bezpečnosť, spoľahlivosť a výkon. Nízky odpor izolácie môže viesť k elektrickému úniku, ktorý môže pre používateľov predstavovať bezpečnostné riziko. V priebehu času sa izolácia v vodiči motora BLDC môže degradovať v dôsledku faktorov, ako je teplo, vlhkosť a vibrácie, čo ovplyvňuje výkonnosť motora.
Pred začatím merania izolačného odporu vodiča motora BLDC sa uistite, že je vypnutý a odpojený od zdroja napájania. Vodiči motora BLDC často obsahujú kondenzátory, ktoré môžu ukladať elektrickú energiu, aj keď je zariadenie vypnuté, preto je dôležité ich vybiť.
Hodnota izolačného odporu, ktorú získate z merania, bude závisieť od niekoľkých faktorov, ako je typ izolácie, teplota a vlhkosť prostredia a vek a stav vodiča motora BLDC.
| Stav izolácie | Hodnota izolačného odporu | Popis |
|---|---|---|
| Dobrá izolácia | 1 MΩ alebo vyššia | Všeobecne sa považuje za bezpečnú. |
| Marginálna izolácia | Medzi 0,5 MΩ a 1 MΩ | Indikuje potrebu pozornosti a monitorovania. |
| Zlá izolácia | Nižšia ako 0,5 MΩ | Izolácia je vážne degradovaná a predstavuje bezpečnostné riziko. |
Vždy postupujte podľa pokynov výrobcu testera izolačného odporu a ovládača motora BLDC. Použite správne testovacie napätie a merajte v stabilnom prostredí. Pred vykonaním merania skontrolujte testovacie vodiče, či nevykazujú známky poškodenia alebo opotrebenia. Uchovávajte záznam o všetkých meraniach izolačného odporu, ktoré vykonávate.
Na záver, ak chceme používať bezpečnú elektrickú inštaláciu alebo zariadenie, mali by sa cyklicky vykonávať merania odporu uzemnenia a izolačného odporu.
