Plynový závesný kondenzačný kotol Protherm Tiger Condens 20/26 KKZ42 predstavuje moderné a úsporné riešenie pre vykurovanie a ohrev teplej úžitkovej vody (TÚV). Kľúčovým komponentom pre správnu funkčnosť tohto systému je trojcestný prepínací ventil, ktorý zabezpečuje efektívne prepínanie medzi režimom vykurovania a ohrevu TÚV. Správna činnosť tohto ventilu je zásadná pre komfortné a ekonomické fungovanie celého kotla. V tomto článku sa pozrieme na funkciu, konštrukciu a najmä na diagnostiku a riešenie problémov spojených s trojcestným ventilom v kotloch Protherm, vrátane možných situácií, kedy je potrebné jeho čistenie alebo výmena.
Funkcia a konštrukcia trojcestného ventilu v systémoch vykurovania
Trojcestný ventil je zariadenie široko používané v najrôznejších prevedeniach domácich a priemyselných zariadení, vrátane plynových kotlov pre domácnosť. Napriek svojmu zdanlivo zložitému tvaru je jeho zariadenie celkom jednoduché. Konštrukcia ventilov sa u každého výrobcu výrazne líši, ale princíp činnosti zostáva nezmenený.

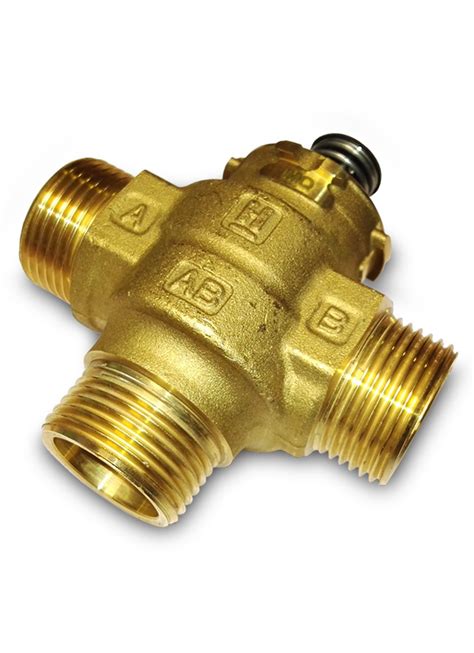

Tradične je kufrík na prístroje vyrobený z bronzu. Pracovné predmety, ako je vreteno a pružiny, sú vyrobené z ocele. Membrána je zvyčajne vyrobená z gumy alebo iného elastického materiálu, často ako dvojitý krúžok. Spojovacie diely (kovania) môžu byť závitové alebo spájkované v závislosti od modelu trojcestného ventilu.
Zvyčajne sa v spojení s ventilom používa elektromechanický pohon, ktorý vykonáva dvojbodové riadenie. Ovládač trojcestného ventilu môže byť teda manuálny, elektromechanický (termostatický, s tepelnou hlavou), elektrický alebo hydraulický.

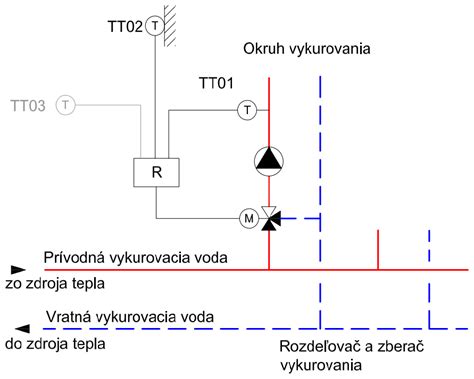

Princíp činnosti trojcestného ventilu pre okruh plynového kotla je približne nasledovný: keď je zariadenie v normálne otvorenom prepravnom režime (napríklad vykurovanie), je otvorený priamy priechodný dopravný kanál. Rohový kanál zostáva zatvorený. Odlišný stav mechanizmu zaisťuje otvorenie uhlového transportného kanála (napríklad ohrev TÚV), respektíve blokovanie priameho transportného kanála. Možné sú aj medzipolohy vretena a klapky trojcestného ventilu.
Trojcestné ventily sa líšia podľa princípu činnosti:
- Oddeľujúce: Princíp separácie činnosti spočíva v rozdelení prietoku a jeho nasmerovaní do dvoch okruhov.
- Prepínacie: Funkcia prepínania umožňuje organizáciu prepínania medzi zariadeniami, ktoré spotrebúvajú tepelnú energiu. Napríklad prepínanie medzi TÚV a vykurovacím okruhom dvojokruhového plynového kotla.
- Miešacie: Umožňuje organizovať riadené miešanie prúdov pracovnej tekutiny (miešanie spätného toku do ohriatej chladiacej kvapaliny). K tomu stačí nainštalovať trojcestný ventil na spätné potrubie vykurovacieho systému.
Trojcestný ventil v kotli Protherm Tiger Condens 20/26 KKZ42

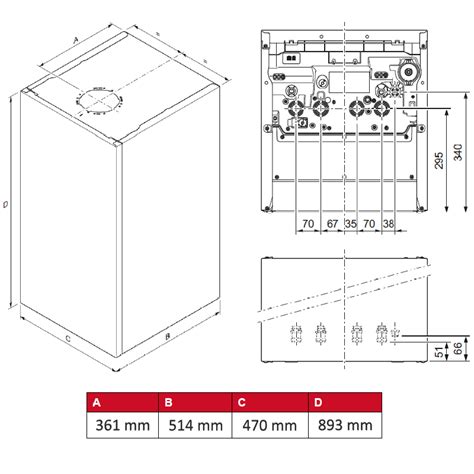

Kotol Protherm Tiger Condens 20/26 KKZ42 je navrhnutý s dôrazom na spoľahlivosť, efektivitu a užívateľský komfort. V základnom vybavení kotla nájdete aj trojcestný prepínací ventil, ktorý je kľúčovým komponentom pre prepínanie medzi režimom vykurovania a ohrevu TÚV v integrovanom 42-litrovom antikorovom zásobníku s technológiou IsoDyn3.
Vykurovanie a ohrev TÚV: Kotol je primárne určený pre teplovodné vykurovacie systémy, či už ide o radiátory alebo podlahové kúrenie. Vďaka širokému modulačnému rozsahu (1:10) sa jeho výkon prispôsobuje aktuálnym potrebám, čo zaručuje optimálnu spotrebu plynu. Normovaná účinnosť Hi dosahuje až 108,5 %. Ohrev teplej úžitkovej vody zabezpečuje integrovaný 42-litrový antikorový zásobník s technológiou IsoDyn3. Táto technológia umožňuje inteligentný ohrev vody, čo znamená, že sa voda ohrieva len vtedy, keď je to potrebné, čím sa šetria náklady. Správna činnosť trojcestného ventilu je neoddeliteľnou súčasťou tejto efektívnosti.
Časté problémy a poruchy trojcestného ventilu
Spolu s rôznymi poruchami činnosti plynových kotlov pre domácnosť sa používatelia často stretávajú s poruchou trojcestného ventilu. Jeho porucha ovplyvňuje činnosť plynového kotla ako celku. Napríklad, ak je dodávka chladiacej kvapaliny nedostatočná, plynový kotol sa môže jednoducho vypnúť v dôsledku prehriatia. Alebo môže byť porucha trojcestného ventilu sprevádzaná nedostatkom správnej teploty vykurovania chladiacej kvapaliny vo vykurovacom systéme.
Zasekávanie a nesprávne prepínanie
Jeden z používateľov sa stretáva s problémom, kedy sa trojcestný ventil na spiatočke v kotle prepne a zásobník sa nahrieva, avšak spiatočka vykurovacieho okruhu nie je úplne uzavretá. Toto správanie bolo prítomné od začiatku prevádzky kotla. Počas vykurovacej sezóny to nie je taký problém, avšak mimo sezóny musí používateľ ručne uzatvárať spiatočku vykurovacieho okruhu, aby kotol neohrieval stojacu vodu v radiátoroch namiesto TÚV.
Iný prípad popisuje zasekávanie hydraulického trojcestného ventilu: „Po sundání spínače polohy ventilu je vidět, že ta "tyčka" není úplně zalezlá a po jejím zatlačení nebo rozhýbání zase chvíli funguje normálně a pak zase zůstane ve stejném místě. Teplá voda se přepíná bez problémů a při topení se nevrátí tam kam má.“
„Falošné“ prepínanie trojcestného ventilu
U kotla PROTHERM TIGER 12 KOZ bol zaznamenaný ďalší problém: „V poslednej dobe náhodne dochádza k zaujímavej poruche: počas vykurovania (kontakt termostatu ZAP) sa prestaví servopohon 3-cestného ventilu "falošne" do polohy pre okruh TÚV. V tejto polohe čerpadlo točí v okruhu TÚV a radiátorový okruh je studený. Zaznamenal som (kúrenie) opäť "falošný" presun vretena do pozície "TÚV" bez znateľného príkazu (napr. doohrev TÚV, ...). A jedenkrát došlo k presunu vretena na 2x, vysunutie a opäť zasunutie.“ Takéto správanie môže naznačovať problém s elektronikou, ovládačom alebo mechanikou ventilu.
Diagnostika a kontrola trojcestného ventilu
V každom prípade je potrebné skontrolovať funkčnosť zariadenia. Na vykonanie diagnostických opatrení musí byť regulačné zariadenie plynového kotla demontované. Demontáž je pomerne nekomplikovaná, takže takúto prácu možno vykonať aj samostatne, avšak s ohľadom na plynové zariadenie je vhodné konzultovať servisného technika.
Krok 1 - Kontrola pohonu ventilu
Ďalej si krok za krokom prejdeme procesom overenia, počnúc kontrolou jednotky. Zvážte vlastnosti diagnostiky ventilov s rôznymi typmi pohonov.
Diagnostika elektrického pohonu trojcestného ventilu
Vreteno ventilu je tradične poháňané elektrickým pohonom. Preto by sa mala najskôr skontrolovať integrita, dostupnosť napájania a funkčnosť disku. Celistvosť vonkajšej časti sa vizuálne kontroluje starostlivou kontrolou a prítomnosťou napájania a celistvosťou vnútorného mechanizmu pomocou vhodných nástrojov.
Diagnostika hnacieho konca trojcestného ventilu plynového kotla sa vykonáva pomocou rozšíreného elektrického zariadenia - testera. Pomocou tohto zariadenia môžete skontrolovať kontinuitu obvodov aj prítomnosť napájacieho napätia. Prevádzkovateľný servopohon musí preukázať pracovný proces, keď je napájacie napätie odpojené/pripojené, a to pohyb posúvača drieku ventilu. Je dovolené skontrolovať činnosť elektrického pohonu priamym pripojením mechanizmu k sieti elektrického prúdu, pričom sa použije konektor, ktorý je súčasťou pohonu.
Kontrola termostatickej hlavice
Ak konštrukcia trojcestného ventilu nezabezpečuje prítomnosť elektrického pohonu, ale je ovládaná termostatickou hlavicou, je potrebné skontrolovať túto časť systému pôsobením teploty priamo na valec snímača. Napríklad môžete ohriať termostatický hlavový valec pomocou elektrického sušiča vlasov. Funkčná tepelná hlavica by mala reagovať na zmeny teploty a tlačiť/ťahať za vreteno ventilu rovnakým spôsobom, ako to robí elektrický pohon.
Kontrola hydraulicky ovládanej jednotky
Ak sa v plynovom kotlovom systéme používa ventil, ktorý reguluje prietoky a pracuje na princípe hydraulického ovládania vretena, je dosť ťažké diagnostikovať funkčnosť takého zariadenia priamo v kotlovom systéme. Obvykle je tento druh konštrukcie predmetom demontáže a rozobratia, po ktorej nasleduje kontrola neporušenosti pružín, tesnení, membrány a krúžkov.
Krok 2 - Kontrola alokátora vlákien a tesnení
Mechanizmus zariadenia sa môže počas prevádzky opotrebovať. Okrem toho je počas prepravy chladiacej kvapaliny charakteristické hromadenie rôznych zvyškov, usadenín atď. v systéme. To všetko môže blokovať činnosť zariadenia, viesť k zasekávania a sťažovať pohyb vretena. Preto je predovšetkým potrebné vykonať vizuálnu kontrolu všetkých dostupných dielov.
Ďalej sa vykoná kontrola normálneho zdvihu membrány. Spravidla, v prevádzkovom stave sa tyč pohybuje hladko, s miernym rušením. Pohyb je možné overiť pôsobením slabej sily na koniec drieku (výstup ovládača), ktorý vystupuje cez otvor kapsuly tela ventilu. Ak nie sú zaznamenané faktory klinu zdvihu tyče po celej dĺžke a tyč sa nezávisle vráti od pôvodného bodu do svojej pôvodnej polohy, potom je táto časť rozvádzača funkčná.
Nakoniec sa kontrolujú prvky tesnení - guľa alebo membrána, v závislosti od prevedenia. Zatiaľ čo membrány s gumovým tesnením zvyčajne vykazujú chyby pri pretrhnutí, guľkové tesnenia sa môžu časom zdeformovať. Faktor deformácie vedie k strate tesnosti a nesprávnemu prepínaniu prietoku.
Ako diagnostikovať chybný zónový ventil – KROK ZA KROKOM!
Údržba a servis trojcestného ventilu
V prípade, že sa stretnete s problémami, ako je zasekávanie sa trojcestného prepínacieho ventilu, kedy sa "tyčka" nevracia do správnej polohy a ovplyvňuje to funkciu kúrenia, je dôležité riešiť tento problém. Môže byť potrebná výmena membrány ventilu alebo celého ventilu. V takýchto prípadoch je nevyhnutné obrátiť sa na autorizovaný servis.
Pravidelné prehliadky plynového zariadenia sú zákonnou požiadavkou a zároveň zárukou bezporuchovej prevádzky, zachovania účinnosti a predĺženia životnosti kotla. Domáci remeselník môže v prípade potreby vykonať niekoľko jednoduchých prác, ktoré sa odporúčajú pri údržbe kotla, avšak práce na plynovej ceste kotla by mali vykonávať len odborníci.
| Typ ventilu | Princíp činnosti | Príklad použitia |
|---|---|---|
| Oddeľujúci | Rozdeľuje prietok do dvoch okruhov | Rozvod teplej vody do viacerých vetiev |
| Prepínací | Prepína prietok medzi dvoma okruhmi | Prepínanie medzi vykurovaním a ohrevom TÚV v kotli |
| Miešací | Mieša dva prúdy tekutiny na dosiahnutie požadovanej teploty | Regulácia teploty vratnej vody do kotla, podlahové kúrenie |
