Monolitický Strop: Komplexný Prehľad, Charakteristiky a Rozpony

Monolitický strop predstavuje základný stavebný prvok, ktorý významne ovplyvňuje statickú stabilitu, funkčnosť a celkové vlastnosti budovy. Monolitická železobetónová liata doska je overeným štandardom v stavebníctve. Najčastejšie používaným typom monolitických stropov v súčasnej dobe sú stropy zo železobetónu. Tieto stropy sa vytvárajú na mieste stavby betónovaním do pripraveného debnenia, v ktorom je uložená výstuž. Montujú sa formou betónovania priamo na stavbe do debnenia, v ktorom je uložená výstuž. Dalo by sa povedať, že strop sa dokonale prispôsobí stavbe.

Monolitické železobetónové stropy boli v prvej polovici dvadsiateho storočia značne rozšíreným typom stropov vo všetkých druhoch výstavby. V období po druhej svetovej vojne bola monolitická technológia postupne nahradzovaná prefabrikovanými a poloprefabrikovanými technológiami, no od druhej polovice osemdesiatych rokov sa aj v našich končinách začala opäť viac používať monolitická technológia a v súčasnosti sa u nás aj v zahraničí môžeme stretnúť s používaním obidvoch technológií. Zefektívnenie monolitickej technológie bolo zapríčinené hlavne tlakom prefabrikovanej technológie v stavebnej sfére. V poslednom desaťročí sa značne rozšírili prefa - monolitické technológie, ktoré využívajú výhody a eliminujú nevýhody prefabrikovaných a monolitických konštrukcií. V praxi to znamená, že časti konštrukcie sa vyrobia vo výrobni a následne dopravia na stavbu vo forme ľahších prefabrikátov. Tieto prefabrikáty sa „dobetónujú“ o monolitickú časť priamo v konštrukcií.

Základné charakteristiky a výhody monolitických stropov

Monolitický strop prenáša zvislé a vodorovné zaťaženie do zvislých nosných podpor. Okrem toho zaisťuje stabilitu a tuhosť objektu v obidvoch smeroch. Tuhosťou stropných konštrukcií a ich nadväznosťou na ostatné nosné konštrukcie je podmienená tuhosť stavby ako celku. Monolitická železobetónová liata doska ponúka neprekonateľnú tuhosť konštrukcie a maximálnu tvarovú slobodu, vďaka čomu je ideálnym riešením pre moderné a členité stavby. Monolitický strop môže byť plochý, naklonený aj zakrivený. Vznikne tak jednotný strop bez viditeľných perforácií a spojov, kde v budúcnosti nehrozí jeho priečne, alebo pozdĺžne popraskanie. Doska zo železobetónu rieši tiež ďalší obvyklý problém bežných stropov - odstraňuje trhliny v špárach medzi panelmi, alebo vložkami.

K výhodám patrí tiež vysoká hospodárnosť využitia materiálu, vyplývajúca z možností ekonomicky voliť tvary a rozmery podľa predstáv projektanta stavby. Monolitická konštrukcia stropu tiež umožňuje upraviť ju nezávisle podľa zaťaženia. Kým pri ostatných stropných konštrukciách je nutné použiť pod silne zaťažené miesta zosiľňovacie prvky (silnejšie panely, zdvojené väzníky, oceľové nosiče a podobne), do monolitického stropu je možné oprieť nielen stĺpy krovu, ale tiež ťažké priečky, komínové telesá a podobne. Monolitická konštrukcia stropu má skryté prievlaky a trámy a tiež ľahko umožňuje integráciu prevádzkových inštalácií.

Akustické a tepelnoizolačné vlastnosti

Nároky stavebníkov na stropnú konštrukciu sa v porovnaní s minulosťou podstatne zvýšili, strop by mal byť nielen dostatočne nosný, ale aj variabilný, s dobrými izolačnými vlastnosťami. Veľká objemová hmotnosť železobetónu je na jednej strane nevýhodná vzhľadom k značnému zaťaženiu zvislých konštrukcií, základov i vlastnej konštrukcií stropu. Na strane druhej je výhodná z hľadiska akustických vlastností - vzduchovej nepriezvučnosti. Určujúcim meradlom je index vzduchovej nepriezvučnosti R (dB), ktorý hodnotíme zvuk šíriaci sa od zdroja zvuku vzduchom - stropnou konštrukciou - vzduchom. Vzduchovú nepriezvučnosť zabezpečuje strop svojou hmotnosťou. Zvuk šíriaci sa materiálom stropnej konštrukcie hodnotíme indexom krokovej nepriezvučnosti. Monolitická stropná konštrukcia má dobrú zvukovú nepriepustnosť.

Typy monolitických a prefabrikovano-monolitických stropov

Železobetónové (ŽB) stropy majú nosnú časť zo železobetónu. Železobetón určuje ich vlastnosti, predovšetkým stabilitu, únosnosť, nehorľavosť a takmer neobmedzenú trvanlivosť. Monolitický železobetónový strop predstavuje konštrukčný štandard pre objekty s náročnými dispozičnými požiadavkami.

Klasické monolitické železobetónové stropy

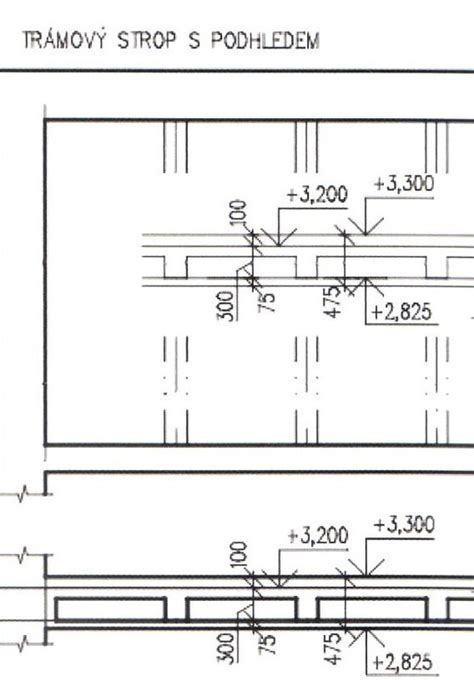

• Trámové stropy: Navrhujú sa pre priestory s väčšími rozponmi a zaťažením. Pri tejto konštrukcii sa monoliticky spájajú ŽB dosky so sústavou ŽB trámov, charakteristický T-prierez.
• Rebierkové stropy: V podstate sú to trámové stropy, rozdiel je ten, že nosné rebrá sú 600 - 1200 mm pri značnom prevýšení rebierka, napríklad šírka je 100 mm a výška je 300 mm. Majú tenké nosné dosky. Keramické monolitické stropy sú konštrukčným variantom rebrových stropov. Rebrá sa vytvárajú medzi dutými keramickými vložkami, ktoré dávajú rovný podhľad a podstatne zjednodušujú debnenie stropu.
• Kazetové stropy: ŽB trámy sa navzájom križujú v kolmom smere. Medzi nimi sa vytvárajú kazety zastropené tenkou doskou. Dosky sú spojité, uložené po celom obvode, čo umožňuje krížové uloženie výstuže.
• Hríbové stropy: Sú vhodné pre veľké zaťaženia viac ako 10 000 Nm^-2, najmä ak toto zaťaženie pôsobí sústredene, premiestniteľné bremeno. Konštrukciu hríbového stropu tvorí doska a hríbová hlavica, ktorá nadväzuje na stĺp. Úlohou hlavice je znížiť nebezpečenstvo prepichnutia veľmi nepriaznivo namáhanej dosky v okolí stĺpa.
• Bezprievlakové stropy: Ide o konštrukciu hríbových stropov so zakrytými hlavicami.

Monolitické stropy so strateným debnením

Princíp spočíva v tom, že do debnenia sa vloží statikom navrhnutá výstuž a zaleje sa betónom, ktorý sa nechá zrieť asi 21 dní. Klasické debnenie sa po vyzretí betónu odstráni, ak sa použilo stratené debnenie, v konštrukcii sa ponecháva. Tak možno zhotoviť strop ľubovoľného tvaru.

• Z prefabrikovaných betónových dosiek: Strop je zložený z prefabrikovaných betónových dosiek rôznych rozmerov s priehradovou oceľovou výstužou. Na dosky sa položí výstužná sieť a potom sa celá konštrukcia zaleje betónom. Celková hrúbka stropu je asi 15 až 25 cm. Výhodami betónových stropných dosiek sú dobrá variabilita a pomerne rovný povrch na aplikáciu omietky. Takýto strop je preto vhodný najmä pre vyššie zaťaženia a väčší rozpon. Nevýhodou je namáhavá manipulácia, dosky musí dimenzovať projektant a jednoduchý betón nemá príliš dobré tepelnoizolačné a akustické vlastnosti.
• Z dutinových stropných dielcov: Železobetónové predpäté dutinové stropné dielce sa ukladajú do lôžka zo suchého cementu, čo umožňuje stropné dielce po montáži dodatočne výškovo vyrovnať. Úplne prefabrikované dutinové stropné dielce sú samonosné a netreba ich pri montáži podopierať. Pri montáži len čiastočne prefabrikovaných dosiek je však potrebné rozmiestniť montážne podpery. Po uložení sa stropné dielce vzájomne výškovo vyrovnávajú pomocou gumených podložiek.
• Z keramických stropných panelov: Tieto stropné panely sú zostavené z tehlových tvárnic a oceľových výstuží, spojených kvalitným betónom. V potrebných dĺžkach a šírkach sú vyrobené už v panelárni a na stavbe sa iba osadia pomocou žeriava. Panely netreba celé zalievať betónom - betónujú sa iba styčné zámky a stropný veniec. Keramické panely sú veľmi dobrým podkladom pod omietku. Dobre prijímajú kondenzujúcu vlhkosť a neskôr ju uvoľňujú, čím sa v miestnostiach vytvára zdravá klíma. Pri stavbe nie sú potrebné podpery, preto možno položiť na strop aj murovací materiál potrebný na ďalšie podlažie. Pri požiari tehliarsky črep chráni oceľovú výstuž pred rýchlym zvyšovaním teploty.
• Z pórobetónových dosiek: Stropné dosky z pórobetónu sú samonosné vystužené montážne dielce s rovným stropným podhľadom, ktoré dobre izolujú teplo, sú pomerne ľahké a pritom majú veľkú nosnosť. Výhodou je aj rýchla montáž bez mokrých procesov: Dosky z pórobetónu sa podľa projektovej dokumentácie zhotovujú vo výrobnom podniku na mieru a po dovezení na stavbu sa kladú z nákladného vozidla na nosné murivo. Ihneď po položení ich môžeme zaťažiť. Nevýhodou je obmedzený rozpon (5,8 m) - maximálna dĺžka stropných dosiek je šesť metrov.
• Z cementotrieskových panelov: Stropné panely z cementotriesky sú bežne súčasťou murovacích systémov založených na princípe strateného debnenia. Spôsob montáže je podobný ako pri keramických alebo pórobetónových doskách: stratené debnenie sa privezie z panelárne už vyrobené podľa projektu, panely sa osadia na jednoduché podpery, medzi ne sa vloží priestorová výstuž a všetko sa zaleje betónom.
• Z tvrdeného polystyrénu: Stropné panely z tvrdeného polystyrénu sú síce strateným debnením, no na rozdiel od predchádzajúcich typov stratených debnení sa neukladajú na podpery, ale na klasické debnenie. Ich výhodou je nízka hmotnosť a tým aj jednoduchá ručná manipulácia na stavbe. Dodávajú sa v dĺžke asi dva metre, naskladajú sa na pripravené debnenie, vyplnia potrebnou výstužou po celej ploche stropu a zabetónujú. Stropy majú veľmi dobrú tuhosť, typickú pre monolitické konštrukcie.

Špeciálne monolitické konštrukcie

• Odľahčené betónové monolity: Kombináciou klasického a strateného debnenia sa stavajú aj odľahčené monolitické železobetónové stropné konštrukcie s tvrdými plastovými elementmi. Najprv sa postaví drevený debniaci systém a naň sa položí armovacia oceľová sieť. Potom sa položia vzájomne spojené plastové elementy, ktoré vytvárajú dutý priestor. Nakoniec sa vrstva elementov v dvoch krokoch zaleje betónom až do finálnej hrúbky. Týmto spôsobom sa vytvorí rebrovito vystužená železobetónová monolitická stropná konštrukcia, ktorá výrazne ušetrí množstvo betónu, čo prispeje k zníženiu hmotnosti celej konštrukcie a ušetrí náklady.
• Sklobetónové stropy: Sú to navzájom sa križujúce monolitické ŽB rebierka, medzi ktorými sú osadené sklenné tvarovky. Rozpony sú do 3000 mm a dĺžka jedného poľa 6000 mm. Rebierka sú vysoké 50-90 mm a široké asi 50 mm. Sklenné tvarovky majú rozmery 150/150 alebo 200/200 mm. Strop zo sklobetónu tvorí železobetónový rám, do ktorého je prichytené bezpečnostné sklo, tvoriace pochôdznu vrstvu. Výsledkom je efektné riešenie s veľkou svetlosťou interiéru.

Tabuľka: Prehľad vybraných monolitických a prefabrikovano-monolitických stropov

Realizácia monolitického stropu: dôležité aspekty

Realizácia monolitického stropu si vyžaduje plné plošné debnenie a presné uloženie betonárskej ocele podľa statického výpočtu. Výstuž sa musí navrhnúť na základe statického výpočtu podľa ČSN 73 1201 s ohľadom na rozpätie a zaťaženie daného stropu. Zvyčajne ide o zváranú oceľovú priestorovú výstuž vyrobenú na zváracej linke. Po zhotovení výstuže stropného venca sa kladie výstuž jednotlivých rebier stropných nosníkov, ktorá sa potom zviaže s výstužou venca. Jeho súčasťou je veniec.

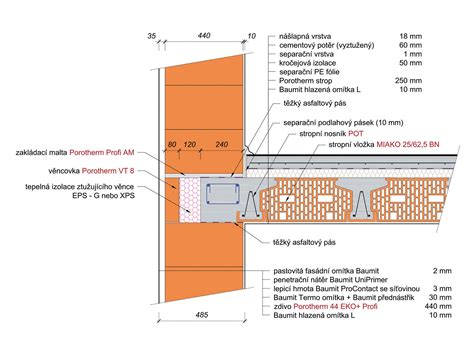

Vencovka je murovací prvok, ktorý sa používa na vonkajšie obmurovanie stropnej konštrukcie, kde spolupôsobením s izolantom vytvára fixačnú rovinu na dobetónovanie stropu, ako aj zabezpečenie požadovaného súčiniteľa prestupu tepla obvodovej konštrukcie. Vencovky sú zvyčajne keramické, prípadne z rovnakého materiálu ako stropné panely alebo vložky. Po vymurovaní vencoviek sa k nim z vnútornej strany priloží izolácia, potom sa vloží vodorovná výstuž a celý veniec sa zabetónuje. Výstužou sa dodatočne spevňuje stropná konštrukcia.

Upozornenie pre investorov: Pri monolitickom strope nezabezpečujeme priamu dodávku materiálu (betón a oceľ). Z hľadiska logistiky a ceny je pre vás najvýhodnejšie čerpať zdroje z lokálnych betonárok a regionálnych distribútorov ocele. Naším cieľom nie je len statická bezpečnosť, ale aj hospodárnosť konštrukcie.

Podlahy a podhľady

Organickou súčasťou stropnej konštrukcie sú podlahy, stropné obklady a podhľady. Skladba podlahy a jej hmotnosť musia zodpovedať nosnosti stropov. Na dobre únosný strop môžeme položiť aj ťažkú betónovú (liatu) podlahu, prípadne ešte s krytinou z keramickej dlažby, alebo inštalovať podlahové kúrenie. Na menej únosné stropy sú vhodné suché podlahy - podlahové dosky sa kladú na suchý podsyp z ľahkého keramického materiálu. Táto skladba dobre vyrovnáva nerovnosti pôvodného podkladu, zabraňuje prenosu vibrácií do konštrukcie stropu a okrem toho tepelne a zvukovo izoluje. Spodnú stranu stropu môžeme omietnuť, ale aj zakryť doskami zo sadrokartónu a pod. Suchou cestou možno montovať aj kazetové stropné podhľady. Kazety sa vkladajú do nosných roštov zavesených pri strope.
