Všetko, čo si môžeme prečítať na výkresoch a na ich technickej dokumentácii, je vypísané technickým jazykom, ktorý je univerzálny a jednoznačný. Technické kreslenie predstavuje základný kameň v mnohých inžinierskych odboroch, vrátane návrhu a realizácie vykurovacích sústav. Poskytuje presné informácie o konštrukcii, rozmeroch a funkciách jednotlivých komponentov a celého systému.
Základy technického kreslenia
Kvalitný technický výkres sa riadi prísnymi normami a konvenciami, ktoré zahŕňajú nielen geometrické zobrazenie, ale aj špecifické typy čiar, štruktúru kresliacej plochy a základné geometrické konštrukcie.
Typy čiar a ich význam
- Hrubé čiary: Tieto čiary sa používajú na označenie súmernosti, čím jasne vymedzujú symetrické časti objektu.
- Stredné čiary: Stredné čiary sú určené na kreslenie dier a iných osí, ktoré nie sú hlavnými osami súmernosti.
Štruktúra kresliacej plochy
Každý technický výkres má svoju štruktúru, ktorá zabezpečuje prehľadnosť a obsahuje všetky potrebné identifikačné údaje:
- Rámček kresliacej plochy
- Strediacie úsečky (značky)
- Titulný blok (popisové pole)
- Značky na orezanie
- Porovnávacia mierka
Základné geometrické konštrukcie
Technické kreslenie sa opiera o precízne geometrické konštrukcie, ktoré umožňujú presné zobrazenie súčiastok a systémov. Medzi základné patria:
- Delenie úsečky
- Zostrojenie uhla
- Delenie kružnice
- Zostrojenie mnohouholníkov
- Zostrojenie kolmice na priamku
Druhy technických výkresov
V technickom kreslení rozlišujeme niekoľko základných typov výkresov, ktoré slúžia rôznym účelom v procese návrhu a výroby:
- Návrhové výkresy: Tieto výkresy zobrazujú súčiastky vo vzájomnej polohe vrátane uloženia a základných rozmerov. Sú kľúčové v počiatočných fázach projektu.
- Výkresy súčiastok: Sú základným podkladom pre výrobu a niekedy ich nazývame výrobné výkresy. Obsahujú všetky detaily potrebné pre zhotovenie jednotlivých komponentov.
Aplikácia technického kreslenia v rôznych odvetviach
Technické kreslenie je neoddeliteľnou súčasťou mnohých priemyselných a stavebných odborov. Jeho využitie zahŕňa:
- V strojníckom priemysle
- V elektrotechnickom odvetví
- V stavebnom inžinierstve
- V odbore konštrukcie potrubia, čo je obzvlášť dôležité pre vykurovacie sústavy
- V ostatných odboroch, kde je potrebná presná vizualizácia a dokumentácia
Špecializované nástroje pre návrh vykurovacích sústav
Program TechCON od spoločnosti Meibes
Spoločnosť Meibes prichádza s firemnou verziou návrhového programu TechCON, verzia 6.0, ktorá prináša pokročilé možnosti pre inžinierov. Vykurovacie sústavy možno v programe TechCON navrhnúť a dimenzovať s výmenníkovými stanicami LOGOactiv, LOGOtherm a LOGOfresh. Tento program zjednodušuje a zefektívňuje celý proces návrhu.
Postup návrhu výmenníkovej stanice v TechCONe
Návrh sa začína kliknutím na ikonu Vložiť zariadenie. V dialógovom okne na výber výrobku treba následne zvoliť záložku Výmenníkové stanice a v ľavej časti dialógového okna vybrať výrobcu a typ výmenníkovej stanice.
V pravej časti dialógového okna sa zobrazuje zoznam výmenníkových staníc. Tento zoznam možno filtrovať pomocou okrajových podmienok návrhu. Pri vybranej výmenníkovej stanici možno zadať prídavnú tlakovú stratu a teplotu prívodu na zmiešavanej vetve (pri výmenníkových staniciach so zmiešavaním a so samostatnou zmiešavanou vetvou). Po nastavení parametrov uvedených vyššie sa pokračuje tlačidlom Pridať vým. stanicu.
Zobrazí sa dialógové okno na výber výkonu výmenníkovej stanice, kde sú uvedené príklady výkonu výmenníka tepla pri rôznych teplotných spádoch na primárnej vetve z centrálneho zdroja tepla. Pri každej výmenníkovej stanici možno zadať aj vlastné hodnoty (posledný riadok s nulovými hodnotami). Vyberá sa teda jeden z príkladov udávaných výrobcom alebo sa zadajú vlastné hodnoty. Napojenie na výmenníkovú stanicu sa v projekte realizuje cez samostatné potrubie alebo dvojicu potrubí, takže treba kliknúť na hranu výmenníkovej stanice a vybrať miesto napojenia.
Dimenzovanie rozvodov a špecifiká vykurovacích sústav
Dimenzovanie rozvodov v vykurovacích sústavách je kritickým krokom, ktorý ovplyvňuje efektivitu a spoľahlivosť celého systému. Program TechCON ponúka komplexné riešenia pre tento proces, zohľadňujúc rôzne prevádzkové podmienky a faktory.
Tlaková strata a jej zohľadnenie
Pri dimenzovaní rozvodov je nevyhnutné správne vypočítať a zohľadniť tlakové straty. Tlaková strata bytovej výmenníkovej stanice na primárnej strane centrálneho zdroja tepla je vypočítaná na základe prietoku výmenníkom na prípravu TV (podľa charakteristiky výmenníka tepla) a prídavnej tlakovej straty, ktorú zadáva užívateľ. Prídavná tlaková strata zohľadňuje tlakovú stratu pripojovacích armatúr (uzatváracie ventily, merače prietoku…). Prídavnú tlakovú stratu možno zadávať pri návrhu výmenníkovej stanice alebo vo vlastnostiach výmenníkovej stanice na záložke Technické a výpočtové údaje v sekcii Všeobecné.
Dimenzovanie na letnú a zimnú prevádzku
Dimenzovanie sústav s bytovými výmenníkovými stanicami má špecifikum spočívajúce v možnosti návrhu na tzv. letnú a zimnú prevádzku. Pri dimenzovaní rozvodu na zimnú prevádzku sa započítava prietok výmenníkom na prípravu TV a prietok potrebný na vykurovanie. Program počíta s teplotným spádom podľa príkladu, ktorý vybral užívateľ pri návrhu bytovej výmenníkovej stanice.
Pri letnej prevádzke sa rozvod dimenzuje iba na prietok výmenníkom na prípravu TV, a to pri najnižšej teplote vody pri prívode z centrálneho zdroja tepla uvedenej v príkladoch výkonov, bez ohľadu na to, aký príklad výkonu výmenníkovej stanice sa vybral pri jej návrhu. Postup pri dimenzovaní sústavy na letnú prevádzku sa zobrazí po označení voľby Dimenzovať na letnú prevádzku v parametroch dimenzovania.
Faktor súčasnosti
Faktor súčasnosti zohľadňuje pri dimenzovaní súčasnú prevádzku viacerých výmenníkových staníc zapojených na spoločnej vetve. V projekte sú za sebou zapojené tri bytové výmenníkové stanice. Vo výpočte navrhol program pri teplotnom spáde 65/35 °C a výkone 35 kW potrebný prietok pre výmenník TV mh = 1 204 kg/h. Faktor súčasnosti predpokladá 100-percentný prietok pri jednej, 72-percentný pri dvoch a 55-percentný pri troch zapojených výmenníkoch.
Generovanie okruhov a tlakové závislosti

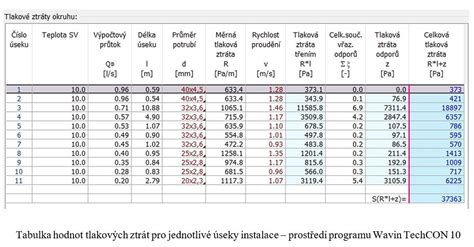

Medzi generovanými okruhmi je vždy jeden určený na výmenník TV (úseky označené modrou farbou). Tu sa započítava tlaková strata výmenníka. Pri týchto okruhoch je započítaná tlaková strata nezmiešavaného okruhu výmenníkovej stanice (ZV - zónový ventil, VS - výmenníková stanica, 20 kPa - prídavná tlaková strata zadaná pri návrhu).
Na generovanie okruhov, ktoré sú tlakovo nezávislé od centrálneho zdroja tepla (čerpadlo na zmiešavanom okruhu výmenníkovej stanice), treba zmeniť priamo vo výpočte nastavenie zdroja na výmenníkovú stanicu. Na týchto okruhoch je započítaná tlaková strata zmiešavaného okruhu výmenníkovej stanice (RV - regulačný ventil, VS - výmenníková stanica).
