Hydraulické rozvádzače sú kľúčovou súčasťou mnohých hydraulických systémov, umožňujúcich riadenie prietoku hydraulickej kvapaliny a tým aj ovládanie rôznych pracovných mechanizmov. V tomto článku sa zameriame na špecifický typ - 1-sekciový hydraulický rozvádzač s prietokom 80l/min a funkciou TURBO, ktorý nachádza uplatnenie najmä pri štiepačkách dreva, ale aj pri iných hydraulických zariadeniach.
Charakteristika a výhody 1-sekciového rozvádzača 80l/min TURBO
Tento typ rozvádzača je navrhnutý pre maximálnu efektivitu a jednoduchosť použitia. Jeho hlavnou prednosťou je prietok 80 litrov za minútu, čo zaisťuje dostatočný výkon pre náročnejšie hydraulické aplikácie. Integrovaný hydraulický zámok a pretlakový ventil poskytujú ochranu systému pred poškodením a zabezpečujú jeho bezpečnú prevádzku.
Funkcia TURBO pre zvýšenie efektivity
Špeciálna funkcia TURBO, dostupná pri niektorých modeloch, je mimoriadne užitočná pri práci s veľkými piestami a malými hydraulickými čerpadlami. Táto funkcia umožňuje dosiahnuť vyšší výkon a rýchlosť, čím sa výrazne zefektívňuje práca.

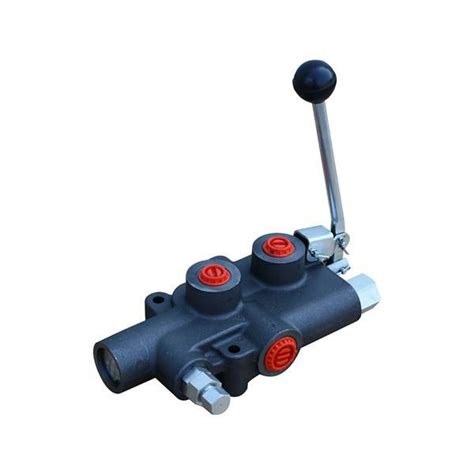

Hydraulický rozvádzač "TURBO" dvojčinný 1-sekciový, je konštruovaný špeciálne pre štiepačky dreva. Vysokorýchlostný režim je k dispozícii pri chode naprázdno (diferenciálne zapojenie). Rozvádzač "turbo" má o jednu polohu viac, čo predstavuje práve vysokorýchlostný režim. Pri chode piesta naprázdno, napríklad keď štiepací klin z východiskovej polohy dôjde k polenu, alebo pri potrebe menšej sily pre štiepanie, sa do práve plnenej komory hydraulického valca okrem oleja dodávaného čerpadlom privádza tiež olej z práve vypúšťanej komory valca (diferenciálne zapojenie). Tým sa dosiahne vyššia rýchlosť piestu za cenu menšej sily.
Keď v priebehu štiepania nastane potreba zvýšenej sily, ovládacia páka sa len presunie do vedľajšej polohy a piest pôsobí plnou silou v normálnom režime.
Aretácia páky a automatické vypínanie
Ďalšou dôležitou vlastnosťou je aretácia páky na jednej strane. Pri návrate piestu na doraz sa rozvádzač sám vypne do nulovej polohy. Všetko je vo vnútri rozvádzača, netreba konštruovať akýkoľvek mechanizmus pre vypínanie rozvádzača v koncovej polohe. To znamená, že obsluha nemusí držať páku neustále, čím sa šetrí čas a práca. Toto je obzvlášť výhodné pri poloautomatických štiepačkách dreva, kde umožňuje štiepať drevo samostatne.
Návrat piestu do východiskovej polohy je pri oboch rozvádzačoch rovnaký - páka sa len presunie do polohy pre vratný pohyb, kde zostane zaaretovaná do okamihu, keď piest hydraulického valca dosiahne koncovej polohy vo valci. V tomto okamihu sa vplyvom nárastu tlaku v hydraulickom systéme rozvádzač automaticky vypne. Vypínací tlak je nastaviteľný v rozsahu 70 - 140 bar.

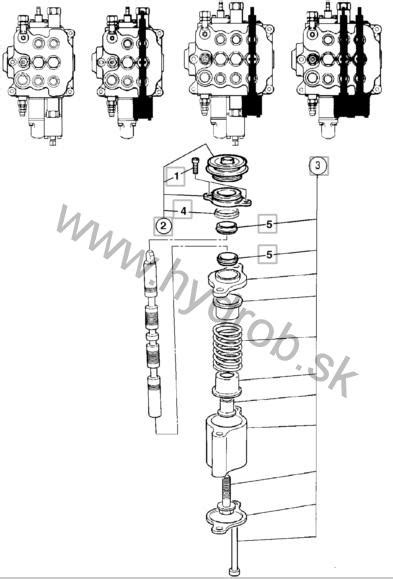

Možnosti ovládania a rozšírenia
Hydraulické rozvádzače môžu byť ovládané rôznymi spôsobmi, čo umožňuje ich prispôsobenie konkrétnym potrebám a preferenciám užívateľa:
- Mechanická páka: Tradičné a spoľahlivé ovládanie.
- Lankové ovládanie: Umožňuje umiestniť ovládaciu páku na ergonomicky výhodnejšie miesto.
- Joystick: Poskytuje intuitívne a presné ovládanie, často s možnosťou ovládania viacerých funkcií naraz.
- Pneumatické alebo elektronické ovládanie (12/24V): Moderné riešenie pre automatizované systémy.
Okrem základných funkcií je možné rozvádzače rozšíriť o ďalšie možnosti, ktoré zvyšujú ich univerzálnosť a funkčnosť:
- Plávajúca poloha: Umožňuje voľný pohyb pracovného nástroja, napríklad pri vyrovnávaní terénu.
- Jednočinná sekcia: Určená pre piesty, ktoré pracujú iba v jednom smere.
- Aretácia páky: Zabezpečuje udržanie páky v zvolenej polohe, čo je už štandardnou funkciou pre režim návratu piesta pri turbo rozvádzačoch.
AKO FUNGUJE HYDRAULIKA - 25-TONOVÁ ŠTIEPACIA DREV
Použitie hydraulických rozvádzačov 80l/min TURBO
Hydraulické rozvádzače s prietokom 80l/min a funkciou TURBO sú ideálne pre široké spektrum aplikácií, vrátane:
- Štiepačky dreva: Poloautomatické a automatické štiepačky, kde funkcia samo vypínania a TURBO režim zvyšujú efektivitu.
- Čelné nakladače: Pre traktory a malotraktory, kde je potrebný presný a silný chod.
- Hydraulické ruky: Na manipuláciu s materiálom v poľnohospodárstve, lesníctve a stavebníctve.
- Poľnohospodárske stroje: Mulčovače, lisy, pluhy a iné stroje vyžadujúce hydraulické ovládanie.
- Priemyselné aplikácie: VZV (vysokozdvižné vozíky), kaľačky a iné stroje.
Tieto rozvádzače sú vhodné pre rôzne značky traktorov a malotraktorov, ako sú Zetor, John Deere, Fendt, New Holland, Class, TK, MT08 a iné.
Technické špecifikácie a dostupnosť
Pri výbere hydraulického rozvádzača je dôležité zohľadniť jeho technické parametre, ako je prietok (napr. 40l/min, 80l/min, 120l/min), počet sekcií a typ ovládania. Hydraulický rozvádzač "TURBO" dvojčinný 1-sekciový má prietok 80l / min a poistný ventil. Teleso je vyrobené z liatiny a posúvač z tvrdochromu. Vyrobené je v systéme QMS ISO 9001.
Rozvádzače sú často dostupné ako kompletné sady, ktoré môžu obsahovať aj joystick, lanká a elektrohydraulické ventily pre tretiu funkciu. Nové rozvádzače sú zvyčajne dodávané so zárukou a sú dostupné za konkurencieschopné ceny. Je možné ich dodať s hydraulickými komponentmi podľa potreby.
| Režim | Prietok oleja | Rýchlosť piesta | Sila piesta |
|---|---|---|---|
| TURBO (vysokorýchlostný) | Čerpadlo + vypúšťaná komora (diferenciál) | Vyššia | Menšia |
| Normálny (plná sila) | Iba čerpadlo | Štandardná | Plná |
