V súčasnom svete je kľúčová téma zdravého a energeticky úsporného bývania. Jednou z moderných a efektívnych možností vykurovania, chladenia a vetrania sú systémy využívajúce teplovzdušné jednotky. Teplovzdušné vykurovanie je systém, pri ktorom sa tepelná energia dostáva do vykurovanej miestnosti výlučne prúdiacim teplým vzduchom. Ako už názov vypovedá, pri teplovzdušnom vykurovaní sa vykuruje objekt iba teplým vzduchom. Teplonosnou látkou je teda vzduch. Tieto systémy, často v kombinácii s tepelnými čerpadlami a pokročilými technológiami, ponúkajú komfortné a ekologické riešenia pre moderné domácnosti. Vzduch v miestnosti sa vplyvom tepelných strát postupne ochladzuje na požadovanú vnútornú teplotu a následne sa odvádza mimo miestnosti. Ochladený vzduch sa vracia do vetracieho systému a celý kolobeh sa opakuje.
Princípy Fungovania Teplovzdušných Systémov
Teplovzdušné vykurovanie využíva okolitý vzduch ako médium a miestnosť zohrieva bez medzizásobníka. Na rozdiel od iných typov vykurovania nevyužíva teplovzdušné vykurovanie na svoje teplo medzizásobník, ako je to napríklad pri akumulačných kachliach na nočný prúd. Namiesto toho sa nasáva okolitý vzduch z miestnosti, zohrieva sa a priamo sa odvádza do miestností, ktoré sa majú vykurovať. Je to teda cirkulačné vykurovanie, pri ktorom sa vzduch upravuje v jednom centrálnom zariadení. Na ohrev vzduchu sa používa horák vo forme olejového, plynového horáka alebo horáka na drevo.
Teplovzdušný kotol sa líši od nám známejších kotlov používaných v teplovodných systémoch. Jeho ohrievací dielec tvorí horák a výmenník tepla medzi spalinami a ohrievaným vzduchom. Okrem ohrievacieho dielca je súčasťou kotla vždy aj ventilačná a filtračná jednotka, ako aj regulácia. Odťah spalín je vždy nútený, pretože spaliny nemajú takú vysokú teplotu, aby odchádzali prirodzene komínovým ťahom. Vďaka tomu môže mať odťahový komín pomerne úzky profil.
Vyššiu účinnosť ako klasické dosahujú kondenzačné kotly, ktoré okrem tepla z horenia využívajú aj kondenzačné teplo spalín. Dá sa povedať, že teplovzdušné kondenzačné kotly dokonale využívajú tento princíp, pretože na rozdiel od teplovodných kondenzačných kotlov nevzniká problém s nízkou teplotou ohrievanej látky (teplota vzduchu je asi 50 °C). Účinnosť klasických plynových teplovzdušných jednotiek je okolo 80 %, kondenzačné teplovzdušné jednotky dosahujú ešte oveľa vyššiu účinnosť - až 96 %.
Typy Teplovzdušných Pecí a Kotlov
Pre efektívne fungovanie teplovzdušného vykurovania a chladenia je kľúčové správne zvolenie zdroja tepla a chladu. Vykurovací zdroj musí byť dostatočne pružný, aby bol schopný ihneď reagovať na zmeny vonkajších podmienok.
Plynové, olejové a elektrické agregáty
Teplovzdušné kotly (angl. furnace) používané v zahraničí sú plynové, olejové alebo elektrické. Skladajú sa vždy z ventilačnej a filtračnej jednotky, ohrievacieho dielu a regulácie. Majú zväčša radiálny ventilátor, ktorý zabezpečuje nízku hlučnosť pri potrebnom tlaku a dopravnom množstve vzduchu. Ohrievací diel pri plynových a olejových agregátoch tvorí horák a výmenník tepla medzi spalinami a ohrievaným vzduchom. Používajú sa jednotky s atmosférickým horákom v otvorenom aj uzavretom vyhotovení, avšak vždy s núteným odťahom spalín. Vďaka tomu môžu mať odťahy spalín malý profil a vo väčšine prípadov sú z plastov. Teplovzdušné agregáty sa vyrábajú na zemný plyn, propán-bután alebo ľahký vykurovací olej. V zahraničí sa používajú aj plne elektrické agregáty, u nás však momentálne nie sú ekonomicky výhodné, keďže v teplovzdušných systémoch na rozdiel od teplovodných systémov nemôžeme rátať s akumuláciou tepla v médiu počas platnosti vysokej tarify za odber elektrickej energie.
Teplovzdušné pece a kotle na tuhé palivo (typ PN)

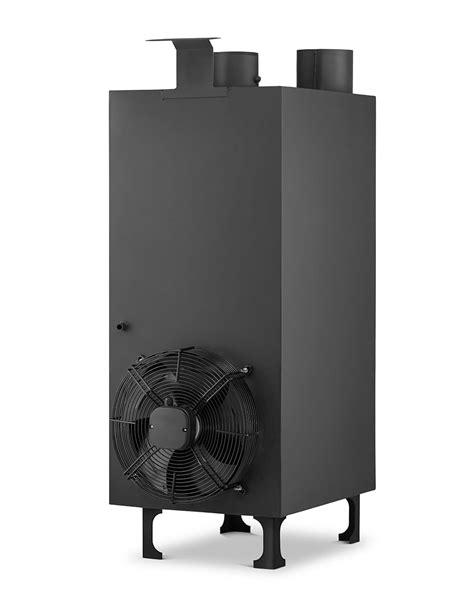

Teplovzdušná pec, kotol typu PN (verzie 1, 2, 3, 4, 5) predstavujú modernú generáciu ohrievačov, ktoré využívajú systém nastaviteľného fúkania teplého vzduchu. Sú navrhnuté na efektívne a rýchle vykurovanie veľkých priemyselných priestorov, dielní a skladov. Vďaka použitiu tuhého paliva sú kotle ekonomickým riešením pre vykurovanie, pričom zaručujú vysokú účinnosť a nízke prevádzkové náklady. Sú obzvlášť vhodné na použitie v prostredí, kde je potrebné rýchlo reagovať na zmenu teplotných podmienok alebo kde je nevyhnutné udržiavať stálu teplotu na zabezpečenie optimálnych pracovných podmienok.
Vyfukovacie pece typu PN sú navrhnuté na spaľovanie tuhého paliva, pričom najvhodnejšími druhmi paliva sú palivové drevo a hnedé uhlie. Správny výber paliva nielenže zlepšuje účinnosť pece, ale tiež prispieva k bezpečnej a ekologickej prevádzke. Palivové drevo by malo byť dostatočne suché, s vlhkosťou maximálne do 20 %, čo zabezpečuje vyššiu účinnosť spaľovania a minimalizuje tvorbu dechtu. Hnedé uhlie je pre vyfukovacie pece vhodné vďaka jeho štruktúre a výhrevnosti.
Variče typu PN sú konštruované s dôrazom na efektivitu a odolnosť. Ich hlavné komponenty sú vyrobené z kvalitných materiálov, ktoré zaisťujú dlhú životnosť a spoľahlivý výkon:
- Teleso pece: Je vyrobené z oceľového plechu obdĺžnikového prierezu.
- Vzduchový plášť: Navrhnutý tak, aby umožňoval cirkuláciu vzduchu okolo tela sporáka, maximalizuje využitie vykurovacej plochy a minimalizuje tepelné straty.
- Liatinový rošt: Nachádza sa na dne ohniska a slúži na spaľovanie paliva. Rošt je vyrobený zo sivej liatiny, ktorá je odolná voči teplotám do 1650 °C.
Integrované Riešenia: Kombinácia s Vetraním a Tepelnými Čerpadlami

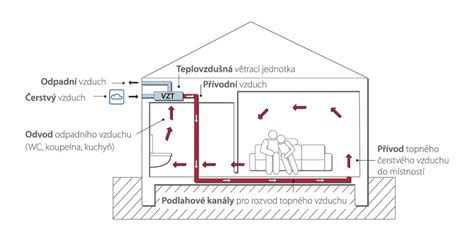

Teplovzdušné vykurovanie integrované s riadeným vetraním objektu predstavuje modernú koncepciu, ktorá je využiteľná najmä v dobre zateplených objektoch s nízkou potrebou energie na vykurovanie. Na rozdiel od systému s cirkulačnou prevádzkou sa tu reguluje prívod čerstvého vzduchu do systému, ktorý zabezpečuje hygienickú výmenu vzduchu v budove. Množstvo privádzaného čerstvého vzduchu sa môže optimalizovať podľa aktuálnej potreby, a to buď podľa násobnosti výmeny vzduchu v miestnostiach, alebo podľa dávky čerstvého vzduchu na osobu.

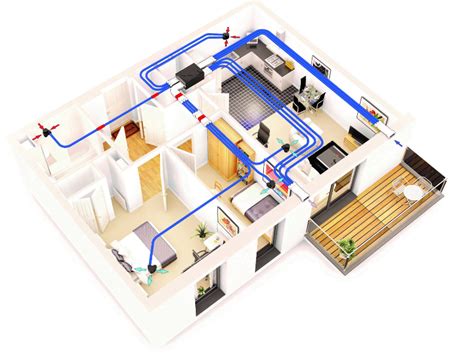

Teplovzdušné vykurovacie systémy sa v praxi často prevádzkujú s rekuperáciou tepla. Odpadový vzduch pritom predhrieva vonkajší vzduch, vo vykurovacom registri sa zohreje na vysokú teplotu a potom sa privádza do domu prostredníctvom kanálov. Nevzniká riziko prievanu a vlhkosť zostáva na konštantnej úrovni. Spojenie vetrania a vykurovania umožňuje aj rekuperáciu tepla - získavanie tepla z už vydýchaného vzduchu a jeho odovzdávanie čistému chladnejšiemu vzduchu zvonku; tu však už hovoríme o nízkoenergetickej budove. V nej ako doplnok možno použiť aj solárnu teplovzdušnú sústavu s teplovzdušnými kolektormi. Ďalším šikovným a lacným technickým riešením, ktoré pomáha šetriť energiou, je uloženie prívodu čerstvého vzduchu pod povrchom terénu, kde sa v zimnom období predhrieva, čiže na jeho zohrievanie sa spotrebuje menej tepla.
Ako funguje vetranie s rekuperáciou energie? | Tento starý dom
Kombinácia s tepelnými čerpadlami a solárnou energiou
Jednou z najčastejšie používaných variant je priame prepojenie VZT (vzduchotechnickej) jednotky s tepelným čerpadlom. Vonkajšia klimatizačná jednotka, ktorá funguje aj ako zdroj tepla, je pripojená priamo na chladivový výparník umiestnený vo VZT jednotke. Interiérový vzduch obteká tento výparník, čím sa ohrieva alebo ochladzuje, a následne sa fúka ohriaty alebo ochladený do izieb. Toto riešenie umožňuje centrálne vykurovanie alebo chladenie celého objektu a je považované za jedno z najlacnejších a najpoužívanejších. Je dôležité si uvedomiť, že vonkajšia klimatizačná jednotka neslúži ako plnohodnotný zdroj tepla v extrémnych mrazoch; v takýchto prípadoch si VZT jednotka sama prepína na záložný zdroj tepla, napríklad elektrický kotol alebo vstavaný ohrievač.
Iné tepelné čerpadlá, napríklad vzduch-voda, sú zvyčajne zapájané do akumulačného zásobníka. Tepelné čerpadlá sú schopné vykurovať a zároveň chladiť. Teplo sa vtedy z vykurovania odvádza do vonkajšieho prostredia, čím sa vykurovací systém ochladzuje. Dokážu efektívne pracovať až do mínus 20 °C. Solárna tepelná energia sa získava zohrievaním vody slnečným žiarením. Na streche budovy sú umiestnené kolektory, cez ktoré preteká voda. Praktickým doplnkom solárneho systému je akumulačný zásobník, v ktorom sa skladuje takto získaná tepelná energia.
Výhody a Nevýhody Teplovzdušného Vykurovania
Výhody
Teplovzdušné vykurovanie má mnohé prínosy. Nepotrebuje klasické vykurovacie telesá, ktoré prekážajú v miestnosti, a vie veľmi rýchlo reagovať na akúkoľvek zmenu požiadaviek ohľadom svojho výkonu. Počas prevádzky znižuje prašnosť prostredia, pretože cirkulujúci vzduch sa pri každom prechode teplovzdušným agregátom filtruje. Tento vykurovací systém minimalizuje prach v miestnostiach, pretože počas každého prechodu cez kotol sa vzduch filtruje. Ak sa už inštaluje systém núteného vetrania, bolo by mrhaním materiálom aj miestom, keby sa inštaloval ďalší rozmerný vykurovací systém, keď sa dá vetranie s vykurovaním spojiť do jedného systému so spoločnými rozvodmi. Takéto spojenie umožní úplnú kontrolu kvality vzduchu v miestnosti zároveň so zabezpečením vykurovania. Teplovzdušné vykurovanie je pružnejšie, čo znamená, že vie rýchlejšie reagovať na zmenu výkonových požiadaviek.
Nevýhody a výzvy
Na dosiahnutie tepelnej pohody však potrebuje, vzhľadom na absenciu sálavej zložky, vyššie teploty vzduchu, čo môže viesť k vyšším tepelným stratám a odlišnému vnímaniu tepelnej pohody užívateľmi. Táto skutočnosť vedie k väčším dimenziám rozvodov pri teplovzdušnom vykurovaní v porovnaní s teplovodným systémom, a teda k väčšiemu zásahu systému do stavby. Na vykúrenie miestnosti na rovnakú teplotu je zvyčajne potrebných oveľa viac teplého vzduchu ako teplej vody. Zároveň sa teplovzdušné kúrenie pomerne ťažko napája na tradičný centrálny zdroj na tuhé palivá.
Pri tomto systéme dochádza k ohrevu vzduchu, ktorý následne stúpa pod strop, čo môže viesť k nežiaducemu teplotnému vrstveniu. V hornej časti haly tak môže byť výrazne teplejšie ako v pracovnej zóne pri podlahe. Problematické je iba zapnutie systému po dlhšej prestávke, kedy sa môže víriť prach usadený v potrubí. Pri modernizácii starších objektov sa ale môžu vyskytnúť problémy najmä s miestom na montáž vzduchovodov a so zaistením kvalitnej zvukovej izolácie.
Aplikácie a Vhodnosť Teplovzdušného Vykurovania
Teplovzdušné vykurovacie systémy sa často používajú tam, kde je nízka spotreba tepla. To sú spravidla dobre izolované domy s vykurovacím zaťažením maximálne 10 Wattov na meter štvorcový. Teplovzdušné vykurovanie sa však môže použiť aj pri málo používaných bytových jednotkách, ako sú rekreačné objekty. Ináč to vyzerá pri priemyselných budovách: Tu sa používajú stacionárne a aj mobilné teplovzdušné vykurovacie zariadenia na vykurovanie skladovacích priestorov v krátkom čase. Na skrátenie doby sušenia omietok je použitie takzvaných stavebných vykurovacích zariadení už takmer všade štandard.
V nízkoenergetických budovách sa často používajú aj tepelné čerpadlá, ktoré umožňujú ďalšie významné šetrenie energiou. S rozmachom výstavby nízkoenergetických ľahkých montovaných domov môžeme predpokladať, že sa teplovzdušné vykurovanie rozšíri aj u nás, keďže pre ľahké objekty na báze dreva je veľmi vhodné. Tieto stavby majú dobré tepelnoizolačné, zato slabšie tepelnoakumulačné vlastnosti. Pri tomto druhu stavieb nie je klasické teplovodné vykurovanie príliš vhodné, lebo málo pružne reaguje na požadované zmeny. Ďalšími stavbami, kde sa teplovzdušné kúrenie s úspechom používa, sú moderné, dobre tepelne a vzduchovo utesnené budovy.
Porovnanie s Inými Vykurovacími Systémami
Teplovodné vykurovanie
V porovnaní s tradičným teplovodným vykurovaním nie sú v tomto prípade potrebné vykurovacie plochy. Teplovzdušné vykurovanie je pružnejšie, čo znamená, že vie rýchlejšie reagovať na zmenu výkonových požiadaviek. Na vykúrenie miestnosti na rovnakú teplotu je zvyčajne potrebných oveľa viac teplého vzduchu ako teplej vody. Teplovodný rebríkový radiátor s napojením na spiatočku stiahnutú do podlahy (tzv. nepravá podlahovka) je možné použiť na vykurovanie kúpeľní, čo dopĺňa teplovzdušný systém.
Akumulačné pece (elektrické)
Akumulačná pec pozostáva z elektrických vykurovacích telies, ktoré sú založené medzi špeciálnymi šamotovými tehlami s vysokou tepelnou kapacitou, tehly sa zahrievajú na teplotu okolo 500 stupňov. Okolo tehál sa nachádza hrubšia vrstva izolácie a okolo nej plechový kryt. Počas zimy, keď sú teploty hlboko pod nulou, je potrebné viac tepla, ktoré sa odovzdáva pomocou ventilátora. Ventilátor pomáha, aby sa teplo rýchlejšie rozložilo po miestnosti.
Najväčšia výhoda akumulačnej pece spočíva v používaní nízkej tarify, t. j. lacnejšej elektriny. Pec sa nabíja, keď je elektrina lacnejšia. Na rozdiel od ústredného kúrenia, akumulačná pec si nevyžaduje inštaláciu potrubia ani kotla, stačí ju pripojiť na elektrinu. Akumulačná pec je mimoriadne trvanlivá a môže slúžiť viac ako 20 rokov. Zabezpečuje stabilnú a príjemnú vnútornú teplotu bez vysúšania vzduchu a prievanu. Keďže nepoužíva fosílne palivá ani tuhé palivá, nevzniká žiadny dym, sadze, popol ani prach vo vzduchu.
Napriek výhodám má akumulačná pec aj nevýhody. Hoci využíva nízku tarifu, spotrebúva značné množstvo elektriny, a ak budova nie je dobre izolovaná, náklady môžu byť vysoké. Pomalá reakcia na zmenu teploty je tiež jednou z hlavných nevýhod, keďže neposkytuje okamžité teplo a nabíjanie trvá niekoľko hodín. Masívnosť, spôsobená šamotovými tehlami, sťažuje jej transport a presúvanie. Kúrenie akumulačnými pecami má najväčší zmysel v domácnostiach s dvojtarifnou sadzbou, dobrou izoláciou a stabilnou sieťou elektroinštalácií.
Lokálne zdroje tepla (krby a kachle)

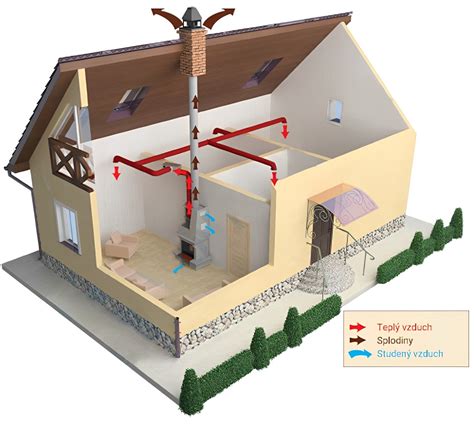

Pece a kozuby sú najjednoduchším spôsobom teplovzdušného vykurovania, patria však k lokálnym spôsobom kúrenia, hoci rozvodmi možno teplo prenášať aj do iných miestností. Na rozdiel od ostatných teplovzdušných systémov odovzdávajú teplo aj sálaním. Najjednoduchší princíp majú kachľové pece, ktoré ohrievajú vzduch medzi oceľovou vykurovacou vložkou a plášťom z keramických kachlíc. Do miestnosti prúdi teplý vzduch mriežkami, ktoré sa zväčša dajú regulovať. Vzduch možno viesť aj do ostatných miestností pomocou vzduchových kanálov. Výhodou tohto spôsobu vykurovania je možnosť rýchleho vykúrenia miestnosti, k nevýhodám patrí nadmerné vírenie prachu a vysúšanie vzduchu. Tieto nevýhody eliminujú hypokaustové uzavreté systémy.
Ide o voľne stojace ohniská na spaľovanie dreva, ktoré sú umiestnené v uzatvorenej obstavbe. Vzduch prúdi pôsobením gravitácie (alebo je vháňaný ventilátorom) do dutých stien alebo dutých podláh z keramických tvaroviek, ktoré sálaním odovzdajú teplo do miestnosti. Jedným ohniskom sa tak dajú vykurovať aj dve podlažia rodinného domu. S hypokaustovým uzavretým systémom treba rátať už pri projekcii domu, jeho dodatočné osadenie by bolo veľmi zložité.
Teplovzdušný krb pozostáva z liatinovej alebo oceľovej krbovej vložky, ktorá sa obstaví tehlami, šamotkami alebo keramickým obkladom - „kachľami“. Pri spaľovaní dreva v teplovzdušnom krbe vzniká cirkulácia - rýchla výmena vzduchu. Krb zohreje vzduch pomocou rozpálenej kovovej vložky. Ten potom prúdi hore, ku stropu miestnosti, a po ochladení klesá k podlahe. Tak vznikajú prúdy teplého vzduchu - z toho pochádza aj ich označenie. Teplovzdušné typy ohnísk vykúria priestor okolo seba pomerne rýchlo, teplotný spád medzi stropom a podlahou však býva veľký. Ich užívatelia sa zvyknú sťažovať na teplý suchý vzduch v oblasti hlavy a súčasne studené nohy. Nezanedbateľná je aj vyššia spotreba paliva a nutnosť častého prikladania oproti kachľovým peciam.
Inštalácia, Rozvody a Údržba Teplovzdušných Systémov
Systém rozvodov a distribúcie vzduchu
Rozvody teplého vzduchu sa vedú buď v kovových kanáloch v konštrukcii podlahy, v pivnici pod stropom, alebo v priestore pomocou spiropotrubia. Potrubie musí byť vzduchotesné, ak sa vedie v nevykurovaných priestoroch, dobre tepelne izolované a navrhnuté s ohľadom na hluk. Výustky sú umiestnené v podlahe v každej miestnosti. Centrálne odsávanie cirkulačného vzduchu sa obyčajne umiestňuje na prízemí do chodby alebo do blízkosti krbovej vložky. Na poschodí je odsávanie cirkulačného vzduchu z chodby. Mriežky štandardných rozmerov 290x410 mm sa umiestňujú na každom poschodí v zásade čo najvyššie k stropu, alebo priamo do stropu. Odsávanie odpadového vzduchu sa realizuje z kuchyne, WC, kúpeľní a skladových priestorov, pričom sa používajú odsávacie kovové kruhové ventily, ktoré sa umiestňujú v zásade pod strop alebo do stropu. Nasávanie a výfuk na fasádu sa rieši pomocou potrubí s priemerom od 160 do 250 mm, ktoré sú ukončené mriežkami na fasáde s rozmermi 350x350 mm. Tieto mriežky sú z eloxovaného materiálu.
Prívody vykurovacieho (a súčasne vetracieho) vzduchu sa umiestňujú do miestností s malou produkciou škodlivín, ako sú obytné miestnosti, šatne a chodby, kým odvádzacie otvory sa umiestňujú do miest so zvýšenou produkciou škodlivín, ako sú WC, kúpeľne a kuchyne. V domoch s riadeným vetraním sa nesmie vývod z digestora urobiť do exteriéru; namiesto toho sa používa systém s výfukom naspäť do interiéru, kde sa na filtroch digestora zachytávajú tuky a aerosóly.
Údržba a bezpečnosť
Inštalácia pece typu PN vyžaduje precíznosť a dodržiavanie bezpečnostných noriem. Správne zapojenie je kľúčové pre efektívnu prevádzku a bezpečnosť zariadenia. Pec musí byť správne pripojená k dymovodu, ktorý zabezpečuje odvádzanie spalín mimo vykurovanej miestnosti. Naplánujte trasu dymovodu tak, aby bola čo najkratšia a najpriamejšia. Je dôležité zabezpečiť dostatočný prísun čerstvého vzduchu do pece, ktorý je potrebný na proces spaľovania. Ak pec obsahuje elektrické dúchadlo, je potrebné ho správne pripojiť k elektrickej sieti. Namontujte termostaty a regulačné prvky podľa schémy zapojenia. Umiestnite bezpečnostné zariadenia, ako sú senzory na detekciu CO, do blízkosti pece.
Pravidelné čistenie a údržba kotla sú nevyhnutné pre jeho dlhodobú bezpečnú a efektívnu prevádzku. Odporúča sa pravidelne kontrolovať stav tesniacich šnúr a závesov na dvierkach, ako aj správne fungovanie klapiek a regulátorov. Pri zapaľovaní kotla je dôležité dodržiavať bezpečnostné opatrenia, aby sa predišlo riziku úrazu alebo požiaru. Používajte iba odporúčané typy paliva pre váš sporák. V prípade požiaru v dymovode je potrebné okamžite evakuovať všetky osoby z ohrozených priestorov a ihneď zavolať hasičov. Nikdy sa nepokúšajte hasiť požiar v dymovode sami. Pred opätovným použitím sporáka je nutné nechať skontrolovať a vyčistiť dymovod a komín odborníkom.
Moderné Trendy a Energetická Efektívnosť
Moderné technológie umožňujú integráciu všetkých systémov budovy do jedného inteligentného celku. Systémy ako Loxone prepájajú vykurovanie, chladenie, ventiláciu a osvetlenie do jedného riadiaceho systému, čím zvyšujú komfort a efektivitu prevádzky priemyselných hál. Staršie modely akumulačných pecí nemajú inteligentné funkcie, ale novšie verzie s digitálnymi termostatmi tento problém úspešne riešia. Vykurovanie, osvetlenie a zásobovanie teplou vodou tvorí približne 40 % všetkej spotreby energie. V dôsledku toho sú tieto tri spôsoby spotreby energie zodpovedné za približne 20 % emisií CO2.
Predpisy a podporné opatrenia, ako napríklad program Zelená domácnostiam, podporujú využívanie alternatívnych vykurovacích systémov. Úložiská pomáhajú riešiť problém, kam s nespotrebovanou elektrinou z fotovoltaiky. Úspora energie pri prechode na sálavé systémy závisí od viacerých faktorov, ako je typ objektu, výška stropu a pôvodný systém vykurovania. Pri rekonštrukciách teplovzdušného vykurovania sa úspory bežne pohybujú v desiatkach percent. Pri použití elektrického priamoohrevu, kotla alebo tepelného čerpadla nie je výhodné používať jeden kotol na ohrev TUV aj na vykurovanie. Rozlišujeme preto nezávislé systémy pre vyššiu spoľahlivosť, napríklad samostatný elektrický bojler.
