Komplexný Sprievodca Schodiskom: Od Názvoslovia po Výstupnú Čiaru a Konštrukčný Rez

Schodisko nie je len obyčajný sled stupňov medzi poschodiami. Je to komunikačný priestor, ktorý vertikálne spája jednotlivé podlažia budovy tak, že umožňuje pohodlný a bezpečný výstup a zostup osobám do ktoréhokoľvek podlažia. Každý jeho prvok má presný názov a svoj význam. Správne navrhnuté schodisko spĺňa tieto požiadavky: je nadimenzované ako úniková cesta, je upravené tak, že zabraňuje šíreniu ohňa, prípadne dymu, je pohodlné, bezpečné pri výstupe aj zostupe, ľahko prístupné (zo všetkých priestorov, ktoré schodisko obklopujú), dobre osvetlené a vetrané, úsporne navrhnuté (zaberá malú pôdorysnú plochu), pevné a únosné, odoláva opotrebovaniu a vyhovuje podmienkam ľahkého čistenia. Konštrukcie pre vertikálnu dopravu pomáhajú prekonávať výškové rozdiely. Okrem vertikálneho spojenia jednotlivých výškových úrovní je schodisko výtvarne veľmi exponovaný priestor. Schodisko tvoria schodiskové ramená, jednotlivé schodiskové stupne a zábradlie.

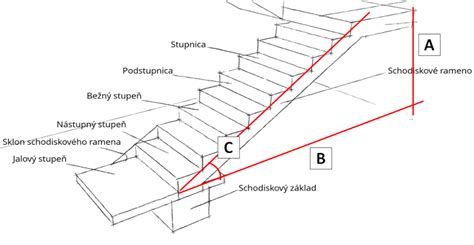

Základné názvoslovie a prvky schodiska

Poznanie pojmov spojených so schodiskom je dôležité nielen pri stavbe, ale aj pri rekonštrukciách alebo riešení technických detailov. Znalosť základných pojmov spojených so schodiskom vám uľahčí komunikáciu s architektom alebo stavebnou firmou, pomôže lepšie porozumieť stavebným výkresom a technickým normám a umožní presnejšie plánovať rekonštrukciu alebo novú výstavbu. Vyhnete sa tak nedorozumeniam a dokážete lepšie ovplyvniť výslednú podobu schodiska vo vašom dome.

Každé schodisko sa skladá z viacerých funkčných prvkov:

K ďalším dôležitým pojmom patrí aj:

• Madlo - oporný prvok, ktorý slúži na držanie pri chôdzi po schodisku; býva najčastejšie súčasťou zábradlia a zaisťuje bezpečnosť aj pohodlie.
• Zábradlie - ochranná konštrukcia umiestnená pozdĺž schodiska, ktorá zabraňuje pádu z výšky a zároveň často slúži ako dizajnový prvok.
• Nástupné rameno - prvý úsek schodiska v smere stúpania, ktorý začína na východzej podlahe.
• Výstupné rameno - časť schodiska, ktorá končí na cieľovom podlaží; posledný úsek, po ktorom vystúpite do ďalšieho poschodia.
• Konštrukčná výška - výšková vzdialenosť medzi hornými povrchmi dvoch po sebe nasledujúcich podláh, teda celková výška, ktorú musí schodisko prekonať.
• Schodnica - je šikmá nosná konštrukcia schodišťového ramena, ktorá podopiera schodišťové stupne, alebo do ktorej sú tieto stupne votknuté.
• Schodišťová stena - je konštrukcia, ktorá ohraničuje schodište. Môže mať nosný alebo nenosný charakter.
• Vretenová stena - je nosná konštrukcia, ktorá podopiera stupne schodišťového ramena, alebo do ktorej sú tieto stupne votknuté.
• Vreteno - je nosná (bodová) konštrukcia uprostred schodišťového priestoru točitých schodíšť, do ktorej sú votknuté stupne.
• Odpočívadlový nosník - je podopierajúca konštrukcia odpočívadla a schodišťových ramien umiestnená v mieste napojenia ramien na odpočívadlo.
• Čelo stupňa - je bočná plôška schodišťového stupňa.
• Uzáver schodišťa - je konštrukcia rozdeľujúca priestor schodišťa na jednotlivé časti.
• Výstupný stupeň - je posledný stupeň v schodišťovom ramene, svojou nástupnicou lícuje s úrovňou odpočívadla.
• Nástupný stupeň - prvý dolný stupeň v schodišťovom ramene, nad úrovňou odpočívadla.
• Normálne stupne - sú všetky stupne v schodišťovom ramene vložené medzi jalovým stupňom, prípadne nástupným a výstupným stupňom.

Výstupná čiara: Základ pre pohodlie a bezpečnosť

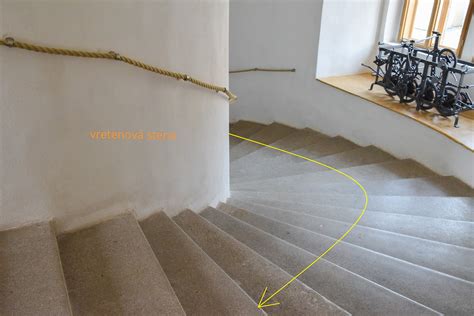

Výstupná čiara je myslená čiara vedená v pozdĺžnej osi priamočiarych ramien alebo myslená krivka pri krivočiarych a zmiešanočiarych schodišťových ramien, na ktorej majú všetky stupne toho istého ramena rovnakú šírku. Pri krivočiarych a zmiešanočiarych ramenách nemusí výstupná čiara prechádzať osou ramena, jej poloha závisí od šírky ramena. Čiara stúpania je spojnica predných hrán nástupníc schodišťových stupňov v schodišťovom ramene, vedená pri vonkajšom, alebo vnútornom okraji schodišťových stupňov. Môžeme ju zostrojiť aj v mieste výstupnej čiary. Uhol stúpania je uhol, ktorý zviera čiara stúpania s horizontálnou rovinou. Uhol stúpania sa pri krivočiarych a zmiešanočiarych schodišťových ramenách po ich šírke mení, rovnaký zostáva len v mieste výstupnej čiary.

Význam výstupnej čiary pri rôznych typoch schodísk

Výstupná čiara sa musí stotožňovať s prevádzkovou polohou maximálneho pohybu osôb po schodišti. Poloha výstupnej čiary bude mať vplyv na skosenie schodov. Keď sa výstupná čiara umiestni v blízkosti vonkajšieho zakrivenia schodišťového ramena, budú mať schody malé skosenie. Skosenie schodov bude tým väčšie, čím bližšie sa umiestni výstupná čiara k vnútornému okraju zakrivenia schodišťového ramena.

• Priamočiare schodiskové ramená: Sú zostavené z rovných schodov. Výstupná čiara je priamka vedená uprostred schodiskového ramena. Sklon schodiskového ramena je na všetkých miestach rovnaký. Výstup a zostup po priamočiarom schodisku je bezpečný a pohodlný.
• Krivočiare schodiskové ramená: Sú zostavené zo schodov, ktorých šírka sa mení. Výstupná čiara je krivka. Vypočítaná výška a šírka schodu vyhovuje iba v mieste výstupnej čiary. Pomer výšky a šírky schodu sa po šírke ramena mení. Minimálna šírka schodu na vnútornej strane zakrivenia je 130 mm.
• Kruhové schodiskové ramená: Majú pôdorysný priemet výstupnej čiary v tvare kružnice alebo jej časti. Sú zostavené zo skosených schodov. Poloha výstupnej čiary v pôdoryse kruhových schodíšť nemôže byť náhodná, ale musí sa stanoviť podľa určitých pravidiel. Ak pre kruhové schodiskové ramená chceme vytvoriť také isté podmienky pre výstup i zostup, ako majú priamočiare schodiskové ramená, potom treba vo vzdialenosti 400 mm od vnútorného okraja zakrivenia zachovať šírku schodu 260 mm.
• Točité schodiskové ramená: Od kruhových sa odlišujú menšou priechodnou šírkou (600 až 900 mm), malým polomerom zakrivenia na vnútornej strane schodov, väčším stúpaním, a preto majú len druhoradú funkciu. Výška schodov býva 180 až 215 mm, šírka na výstupnej čiare 215 až 270 mm. Výstupná čiara sa umiestňuje 300 mm od vonkajšieho zakrivenia ramena.
• Zmiešanočiare schodiskové ramená: Navrhujú sa všade tam, kde nie je v pôdoryse objektu dostatok miesta na umiestnenie priamočiarych schodiskových ramien. Výstupnú čiaru tvoria priamky a krivky.

Pravidlo chôdze a umiestnenie výstupnej čiary

Smer výstupnej čiary sa vždy posudzuje zdola nahor. Všeobecné pravidlo chôdze vpravo, pri výstupe po schodoch nahor, znamená, že kráčame vpravo, teda bližšie ku vretenu. Schodiskové stupne sú v tejto časti zreteľne plytšie, avšak pre výstup nahor to nepredstavuje bezpečnostný problém, pretože sa nenašľapuje pätou. Tí, ktorí po schodisku zostupujú, kráčajú vo svojom smere tiež vpravo a majú k dispozícii širšie stupne. V novostavbách sa často stretávame s nesprávnymi riešeniami zakrivených schodísk. V historických stavbách sa málokedy stretávame s nesprávnym riešením schodísk, vtedy projektanti viac premýšľali.

Šírka stupňa na výstupnej čiare

Na výstupnej čiare schodiskového ramena musí mať stupeň navrhnutý rozmer. Priemerne dlhé chodidlo potrebuje približne 210 mm širokú nástupnicu. Pre pohodlný a bezpečný zostup je potrebná minimálna šírka schodu 260 mm od vnútorného okraja zakrivenia. Táto veľkosť bude dostatočná pre ramená s priechodnou šírkou od 1 100 do 1 650 mm. Schody užšie ako 230 mm už nie sú veľmi vhodné na zostup. Rozmer 210 mm možno použiť pri menej frekventovaných dvojprúdových schodištiach, pri ktorých predpokladáme, že zostupovať sa bude na vonkajšej strane zakrivenia.

• Jednoprúdové schodiskové ramená s priechodnou šírkou 900 mm budú mať výstupnú čiaru umiestnenú 300 mm od vonkajšieho okraja zakrivenia.
• Dvojprúdové schodiskové ramená s minimálnou priechodnou šírkou 1 100 mm - 1 200 mm musia zaručovať dobrý výstup a zostup vo vzdialenosti 400 mm od vonkajšieho aj vnútorného okraja schodiskového ramena. Zostupuje sa väčšinou 400 mm od vonkajšieho okraja zakrivenia, a preto v tomto mieste sa nachádza výstupná čiara. Musí sa dodržiavať zásada, že 400 mm od vnútorného okraja zakrivenia má byť šírka schodu min. 210 mm.
• Trojprúdové schodiskové ramená s priechodnou šírkou nad 1801 mm majú výstupnú čiaru uprostred schodiskového ramena, aby sa využil pre pohyb na schodisku čo najväčší priestor. U štvorprúdového ramena je poloha výstupnej čiary podľa toho aká je pochôdzna šírka schodiskového ramena.

Rozmery schodov a Blondelov vzorec

Základným prvkom schodiska je schod (stupeň), ktorý tvorí nástupnica (vodorovná plocha schodu) bez sklonu v priečnom i pozdĺžnom smere a podstupnica (predná zvislá plocha schodu). Povrch nástupnice volíme drsný, aby umožňoval istú a bezpečnú chôdzu. Šírku schodu b meriame na výstupnej čiare ako vodorovnú vzdialenosť predných hrán dvoch za sebou radených schodov. V jednom schodiskovom ramene majú mať rovnakú šírku. Výšku schodu h meriame ako zvislú vzdialenosť predných hrán nástupníc dvoch za sebou radených schodov. V jednom schodišťovom ramene musia byť výšky schodov rovnaké. Rozmery schodov sa udávajú zlomkom h / b, v ktorom čitateľ je výška a menovateľ šírka schodu. Schod je charakterizovaný šírkou nástupnice a výškou podstupnice. Na správny výpočet parametrov schodiska možno použiť Blondelov vzorec, ktorý zohľadňuje priemerný krok človeka:

2 h + b = 630 mm (alebo 63 cm až 65 cm)

Konštrukčný rez schodiskom

Kreslenie rezu cez schodisko je prácna záležitosť, ale vždy sa musí urobiť. Pôdorysný tvar schodiskového ramena ovplyvňuje samotný pôdorys, konštrukčná výška daného priestoru, jeho charakter i účel. Presná znalosť pojmov ako šírka schodiskového ramena, výška schodiskového stupňa alebo medzipodesta je zásadná pri projektovaní pohodlného a bezpečného schodiska. Nesprávny návrh môže viesť k nepohodlnému sklonu, príliš strmým schodom alebo nedostatočnej podchodnej výške. Používanie funkcie rezu schodov je veľmi jednoduché v moderných CAD programoch. Najprv zadáte rovinu rezu pomocou dvoch bodov a smer a hĺbku pohľadu pomocou tretieho bodu. Rovina rezu nemusí nutne rezať schodiskové rameno alebo samotné schody.

Typy schodísk podľa rôznych hľadísk

Pri navrhovaní schodiska sa určuje predovšetkým jeho pôdorysný tvar, rozmery a počet schodišťových ramien, ktorými prekonáva výšku jedného podlažia, veľkosť odpočívadiel, sklon ramena a s tým súvisiace rozmery schodišťových stupňov, spôsob podopierania schodišťových stupňov, materiál na schodišťové stupne, druh zábradlia, spôsob osvetlenia, vetrania a pod. Na bližšie rozlíšenie a rozdelenie schodísk sú smerodajné tieto hľadiská:

Funkcia schodiska

1. Hlavné: Slúži ako hlavné komunikačné spojenie jednotlivých podlaží celého objektu (sklon schodišťového ramena je 20 až 30 stupňov).
2. Vedľajšie: Zriaďuje sa ako ďalšie schodište na spojenie jednotlivých podlaží z prevádzkových, bezpečnostných a iných dôvodov.
3. Vyrovnávajúce: Vyrovnáva rôzne výškové úrovne toho istého podlažia.

Umiestnenie schodiska

1. Vnútorné: Umiestnené v objekte.
2. Vonkajšie: Umiestnené mimo objektu, ale tak, že s ním priamo súvisia.
3. Terénne: Umiestnené samostatne v teréne.

Pôdorysný tvar schodiska

1. Priamočiare: Schodišťové ramená sú po celej dĺžke zostavené z rovných schodišťových stupňov so stálou šírkou nástupnice.
2. Krivočiare: Schodišťové ramená sú po celej dĺžke zostavené z kosých stupňov s premennou šírkou nástupnice.
3. Zmiešanočiare: Schodišťové rameno je zostavené z rovných aj kosých stupňov.
4. Točité: Často sa volí v menších priestoroch, stúpa okolo centrálnej osi.
5. Mlynárske schody: V dispozične stiesnených podmienkach predstavujú úsporné riešenie. Ich pôdorysná dĺžka ramena je výrazne kratšia. Chodenie po týchto schodoch je síce bezpečné, ale nepohodlné.

Počet ramien

1. Jednoramenné: Výšku podlažia prekonávajú jedným schodišťovým ramenom.
2. Dvojramenné: Výšku podlažia prekonávajú dvoma schodišťovými ramenami, ktoré sú oddelené medzipodlažným odpočívadlom.
3. Viacramenné: Výšku podlažia prekonávajú niekoľkými schodišťovými ramenami, ktoré sú oddelené medzipodlažnými odpočívadlami.
4. Združené (rozvetvené): Osobitný prípad schodišťa, pri ktorom sa dve výškové úrovne v tom istom schodišti prekonávajú viacerými schodišťovými ramenami.

Zmysel výstupu

1. Priame: Výstup z podlažia do podlažia je priamy.
2. Pravotočivé: Pri výstupe z podlažia na vyššie podlažie sa zatáčajú doprava.
3. Ľavotočivé: Pri výstupe z podlažia na vyššie podlažie sa zatáčajú doľava.

Konštrukcia schodíšť

1. Vretenové: Ramená sú obojstranne podopierané vretenovou (vretenom) a schodišťovou stenou.
2. Pilierové: Odpočívadlové nosníky a schodnice podopierajúce stupne sú podopierané piliermi.

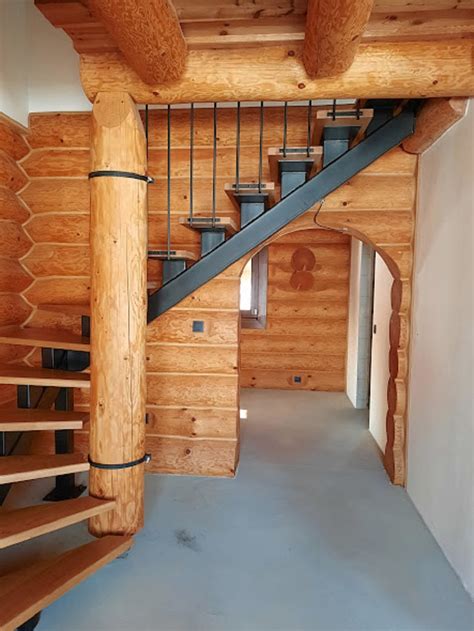

3. Schodnicové: Stupne v ramenách sú podopierané schodnicami votknutými do odpočívadlových nosníkov.
4. Visuté (samonosné): Ramená sú zostavené zo schodišťových stupňov konzolovite votknutých do schodišťových stien.
5. Doskové: Ramená tvoria šikmé dosky nesené odpočívadlovými nosníkmi alebo spojené s odpočívadlami v zalomenej doske.
6. Zavesené: Ramená alebo jednotlivé schodišťové stupne, prípadne aj s odpočívadlami, sú zavesené na ťahadlách, ktoré sú upevnené v stropnej konštrukcii.
7. Podopierané kombinované: Stupne v ramenách sú podopierané kombináciou uvedených spôsobov.

Sklon schodiska

1. Rampové: Sklon od 10 do 20 stupňov, výšky stupňov 80 až 130 mm.
2. Mierne: Sklon od 20 do 25 stupňov, výšky stupňov 130 až 150 mm.
3. Normálne (bežné): Sklon od 25 do 35 stupňov, výšky stupňov 150 až 180 mm.
4. Strmé: Sklon od 35 do 45 stupňov, výšky stupňov 180 až 200 mm.
5. Rebríkové: Sklon od 45 do 58 stupňov, výšky stupňov 200 až 250 mm.

Materiály a vyhotovenie schodíšť

Na zhotovenie schodísk sa používajú najrôznejšie materiály - drevo, oceľ, betón i sklo, a to v najrôznejších formách. Podľa materiálu použitého na konštrukciu hlavných schodišťových prvkov a odpočívadiel môžu byť schodištia drevené, kamenné, tehlové, betónové, oceľobetónové, kovové, kombinované a z iných materiálov. Najčastejšie používaný materiál na schody je drevo. Drevo je príjemné a teplé, kombinovateľné so všetkými materiálmi: kov, kameň, sklo. Oceľové schodisko, často v kombinácii s iným materiálom, vytvára dojem ľahkosti. Schody z betónu sú pomerne častá alternatíva, ktorá ušetrí nemalé finančné prostriedky. Schodiská z elementov sú jednoduchou a pomerne lacnou možnosťou na vybudovanie podkrovného schodišťa.

Podľa použitej technológie na realizovanie rozlišujeme schodištia:

1. Tradičné (klasické)
2. Montované

Zábradlie a bezpečnostné normy

Na voľné strany schodiskových ramien a odpočívadiel sa osadzujú schodiskové zábradlia s držadlom, ktoré chránia osoby pred pádom na nižšie položené rameno, prípadne cez zrkadlo na dno schodiskovej šachty. Každé schodišťové rameno musí mať držadlo, a to minimálne po jednej strane pri priamočiarych ramenách s priechodnou šírkou do 1 650 mm a pri krivočiarych alebo zmiešanočiarych ramenách s priechodnou šírkou do 1 100 mm. Zábradlie musí byť dostatočne pevné a stabilné, spoľahlivo upevnené do schodov alebo schodníc. Zábradlie má osobu priemerného vzrastu zadržať v akejkoľvek situácii tak, aby jeho horná časť dosahovala po spodný okraj hrudného koša. Ak hrozí nebezpečenstvo pokĺznutia alebo prepadnutia, musí sa zábradlie pri podlahe zabezpečiť ochrannou lištou najmenej 100 mm vysokou.

Výška zábradlia a jeho konštrukcia

Výšku zábradlia (vrátane držadla) meriame na zvislici, od prednej hrany schodu po vrchné líce držadla. Najmenšia dovolená výška zábradlia vrátane držadla je stanovená normami:

• Základná: 1 000 mm vo všetkých prípadoch, keď nie je predpísaná väčšia výška alebo dovolená znížená výška.
• Znížená: 900 mm, ak je hĺbka voľného priestoru najviac 3 m.
• Zvýšená: 1 100 mm, ak hĺbka voľného priestoru je väčšia ako 12 m, alebo ak sa pochôdzna plocha zvažuje k voľnému okraju sklonom väčším ako 10% alebo stupňovito, alebo vo voľnom priestore je ohrozenie látkami škodlivými zdraviu.
• Zvláštna: 1 200 mm, ak je hĺbka voľného priestoru väčšia ako 30 m.

Šikmé zábradlie schodišťa a šikmej rampy musí sa zabezpečiť madlom umiestneným vo výške najmenej 900 mm a najviac 1 200 mm. Pri stavbe určenej na pobyt detí do šiestich rokov sa navyše musí umiestniť madlo vo výške najmenej 400 mm a najviac 500 mm a do dvanástich rokov vo výške najmenej 600 mm a najviac 700 mm.

V bytovom dome a v prevádzke určenej deťom musí byť zábradlie plné alebo s tabuľovou výplňou, so stĺpikovou výplňou zo zvislých tyčových prvkov alebo s mriežkovou výplňou. Medzery medzi zvislými tyčami zábradlia nesmú byť širšie ako 120 mm v bytovom dome a 80 mm v prevádzke určenej deťom. Medzery medzi vodorovnými a šikmými (v uhle viac ako 45° od zvislice) nesmú byť širšie ako 180 mm.

Technické normy a predpisy

Každé podlažie okrem podlažia, ktoré je prístupné priamo z upraveného terénu, a každý užívaný povalový priestor budovy musia byť prístupné najmenej jedným schodišťom - hlavným. Ďalšie schodištia, pomocné, sa navrhujú predovšetkým na riešenie únikovej cesty v súlade so slovenskými technickými normami. Namiesto schodišťa možno navrhnúť šikmú rampu, ktorá na únikových cestách nesmie mať väčší sklon ako 1:8.

Sklon schodišťových ramien hlavného schodišťa nesmie byť väčší ako 35 stupňov, v bytovom dome bez výťahu nesmie byť väčší ako 33 stupňov. Schodište vnútri bytu s konštrukčnou výškou menšou ako 3 000 mm a schodište do podzemného podlažia môže mať sklon schodišťových ramien najviac 41 stupňov, podľa Vyhlášky č. 532/2002. Najväčší sklon rampy určenej na verejné užívanie je daný slovenskou technickou normou. Najmenšia priechodná šírka šikmej rampy určenej na verejné užívanie je 1 100 mm. Najmenšia dovolená podchodná výška rampy nameraná na zvislici je 2 100 mm.

Najmenšia podchodná a priechodná výška schodišťa, priechodná šírka ramena schodišťa, rozmery podesty a medzipodesty a šírka schodišťového stupňa sú dané slovenskou technickou normou STN 73 4130. Každý schodišťový stupeň v jednom schodišťovom ramene musí mať rovnakú výšku. V jednom schodišťovom ramene môže byť najviac 16 schodišťových stupňov. Pomocné schodište môže mať najviac 18 schodišťových stupňov. Súčiniteľ šmykového trenia povrchu šikmej rampy, povrchov schodišťových podest a stupňov vonkajších schodíšť je daný slovenskou technickou normou.

Statické požiadavky na schodištia

Hodnoty normového (STN 73 0035) úžitkového rovnomerného zaťaženia sú:

• pre schodištia k tribúnam všetkých druhov 5 kN/m²
• pre schodištia škôl, nádraží, reštaurácií, kaviarní, jedální, divadiel, kín, klubov, koncertných siení, športových hál, obchodných domov, múzeí, výstavných siení, pavilónov, knižníc a archívov priemyselných budov 4 kN/m²
• pre schodištia obytných budov, hotelov, materských škôl, jaslí, zotavovní, nemocníc, kancelárskych miestností, administratívnych budov a pod. 3 kN/m²
