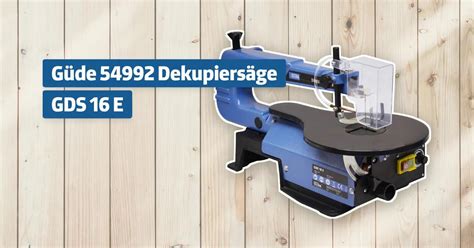

Vyrezávacia píla Güde GDS 16 E je špecializovaný nástroj určený na presné vyrezávanie do dreva a plastov, s plynulou reguláciou otáčok. Je to vyrezávacia píla na presné vyrezávanie do dreva a plastov, s plynulou reguláciou otáčok. Táto píla je navrhnutá pre detailnú a jemnú prácu a ponúka celý rad užitočných funkcií pre efektívne spracovanie materiálov.
Kľúčové vlastnosti a technické špecifikácie píly Güde GDS 16 E
Model Güde GDS 16 E sa vyznačuje robustnou konštrukciou a praktickými funkciami, ktoré uľahčujú prácu a zabezpečujú jej kvalitu. Nižšie nájdete špecifikácie produktu a špecifikácie príručky Güde GDS 16 E.
- Základný podstavec je z oceľovej liatiny, čo prispieva k stabilite a znižovaniu vibrácií.
- Stôl je otočný o 45°, čo umožňuje realizovať aj šikmé rezy.
- Integrovaný ventilátor slúži pre čistenie reznej dráhy, čím sa zabezpečuje lepší prehľad o reze.
- Bezpečnosť práce zvyšuje vypínač pri nulovom napätí.
- Píla má nastaviteľné otáčky, čo umožňuje prispôsobiť prístroj rôznym materiálom.
- Pre dodatočnú stabilitu počas prevádzky sú k dispozícii otvory pre upevnenie k stolu.
Všeobecné informácie o produkte
| Parameter | Hodnota |
|---|---|
| Značka | Güde |
| Model | GDS 16 E |
| Typ výrobku | pílka |
| EAN | 4015671579614 |
Návod na použitie a obsluhu dekupírovacej píly Güde GDS 16 E
Pre bezpečnú a efektívnu prácu s dekupírovacou pílou Güde GDS 16 E je nevyhnutné dôkladne sa oboznámiť s návodom na použitie. Prečítajte si pozorne návod na použitie.
Bezpečnostné pokyny a príprava na prevádzku
Pred použitím sa oboznámte s prístrojom podľa návodu na obsluhu. Používanie prístroja vyžaduje iba zodpovedajúce poučenie odborníkom, resp. návodom na obsluhu. Na prístroji smú pracovať len osoby, ktoré dosiahli 16 rokov.
- Po vybalení skontrolujte všetky diely z hľadiska prípadného poškodenia pri preprave. Skontrolujte, či je zásielka kompletná.
- Pred uvedením do prevádzky musia byť riadne namontované všetky kryty a bezpečnostné zariadenia. Dbajte na správne usadenie vložky stola píly.
- Podložka z penovej gumy, ktorá tlmí hluk, nie je tiež súčasťou dodávky. No naliehavo odporúčame použiť takúto podložku, aby sa znížili vibrácie a hluk.
- Pred uvedením do prevádzky musia byť riadne namontované všetky kryty a bezpečnostné zariadenia. Pílový list musí voľne bežať.
- Pri už spracovanom dreve sa musí dávať pozor na cudzie predmety, ako napr. klince, skrutky, svorníky. (Prípadne ich odstráňte).
- Pred stlačením zapínača/vypínača sa uistite, či je pílový list správne namontovaný a napnutie pílového listu správne nastavené a či majú pohyblivé diely ľahký chod.
- Dajte si pozor na poškodenie izolácie vytrhnutím kábla zo zásuvky na stene.
- Množstvo zvuku sa veľmi líši v závislosti od značky a typu zariadenia pílka, a preto je múdre nosiť pre istotu ochranu sluchu.
Výmena a montáž pílového listu
Správna inštalácia pílového listu je kľúčová pre presné a bezpečné rezanie.
- Povoľte maticu na kryte pílového listu a tento posuňte na hlavu píly.
- Upínaciu skrutku (obr. A/1) otočte doprava, aby sa pílový list (obr. A/6) povolil.
- Odklopte kryt pílového listu (obr. A/4).
- Povoľte vložku stola (obr. A/20). Pritom dbajte na to, aby sa pridržovač obrobku (obr. A/10) nachádzal uprostred.
- Tlakom na hlavu píly možno pílový list uvoľniť z držiaka.
- Teraz nasaďte nový pílový list v opačnom poradí a upevnite demontované diely.
- Pílový list napnite otáčaním napínacej skrutky (obr. A/1). Pílový list možno namontovať v 2 rôznych polohách.
Princíp práce a rezanie
Píla nereže drevo automaticky. Užívateľ umožňuje rezanie vedením dreva do pohybujúceho sa pílového listu. Zuby režú drevo len pri zdvihu dole.
- Drevo musí byť do pílového listu vedené pomaly, pretože zuby pílového listu sú veľmi malé.
- Obrobok zafixujete pridržiavačom obrobku (obr. A/10) tak, že pridržiavač (obr. A/10) prispôsobíte pomocou nastavovacej skrutky (obr. A/3) obrobku a tento zafixujete na stole píly.
- Každá osoba, ktorá chce s pílou zaobchádzať, potrebuje určitý čas zaškolenia. Za tento čas dôjde iste k zlomeniu niekoľkých listov.
- Pri rezaní hrubších kusov dreva je potrebné dbať predovšetkým na to, aby nebol pílový list ohnutý alebo pretočený. Tým sa zvýši životnosť pílového listu.
99 % začiatočníkov nepozná tieto triky so skladačkou (skryté funkcie)
Ovládanie zapnutia, vypnutia a regulácie otáčok
Zapnutie/vypnutie píly (obr. B/14) je jednoduché. Na zapnutie stlačte zelené tlačidlo, zatiaľ čo na vypnutie musíte stlačiť červené tlačidlo.
Píla je vybavená regulátorom otáčok (obr. A/14), ktorý umožňuje prispôsobiť rýchlosť otáčania pílového listu materiálu, s ktorým pracujete. Napríklad, najnižšie nastavenie 400 min-1 je odporúčané pri tvrdých materiáloch.
Údržba a riešenie bežných problémov
Pravidelná údržba zabezpečuje dlhú životnosť a bezproblémovú prevádzku vašej píly Güde GDS 16 E. Pred údržbou/čistením a ostatnými prácami na prístroji je potrebné ho vždy odpojiť od siete.
Mazanie komponentov
Pre tento účel položte dekupírovaciu pílu na bok a naneste dostatočné množstvo oleja SAE 20 na konce hriadeľa a na mosadzné ložiská. Olej nechajte najlepšie vstrebať cez noc.
Najčastejšie otázky a ich riešenia (FAQ)
Nenašli ste odpoveď na svoju otázku v príručke? Odpoveď na svoju otázku môžete nájsť nižšie medzi najčastejšími otázkami k Güde GDS 16 E.
Ako odstránim hrdzu zo zariadenia Güde pílka?
1. Hrdzavú časť namočte do octu, kým úplne nenasiakne. 2. Nechajte ocot na hrdzu pôsobiť 24 hodín. 3. Odstráňte hrdzu drôtenou kefou alebo hliníkovou fóliou.
Mám tupý pílový kotúč. Čo teraz?
Ak je na kotúči živica alebo iné nečistoty, môže sa zdať, že je kotúč tupý. Ak je pílový kotúč stále tupý aj po dôkladnom vyčistení, odporúča sa nechať pílový kotúč nabrúsiť.
Čo znamená „16 V“ alebo „20 V“?
Maximálna dosiahnuteľná úroveň nabitia je vyjadrená v jednotkách 16 V alebo 20 V. Písmeno „V“ v tomto prípade znamená volt.
Aký je najlepší spôsob čistenia pílového kotúča?
1. Piliny z pílového kotúča odstráňte kefou. 2. Pílový kotúč nastriekajte čistiacim prostriedkom na rúry a nechajte pôsobiť 30 minút. 3. Čistiaci prostriedok na rúry a nečistoty odstráňte suchou handričkou. 4. Pílový kotúč namažte vazelínou.
Dostupnosť dokumentácie a zákaznícka podpora
Kompletnú používateľskú príručku pre Güde GDS 16 E si môžete zobraziť bezplatne online. Tu si zobrazte bezplatne Güde GDS 16 E príručku. Už ste si prečítali príručku, ale nezodpovedala vám vašu otázku? Položte svoju otázku na tejto stránke ostatným Güde GDS 16 E vlastníkom.
Jazyková dostupnosť manuálu
Manuál je dostupný v týchto jazykoch: Slovenský, Maďarský, Angličtina.Originálna prevádzková príručka Dekupiersäge je k dispozícii aj v nasledujúcich jazykoch:
- Nemecký (Originalbetriebsanleitung Dekupiersäge)
- Anglický (Translation of the original instructions Scroll saw)
- Francúzsky (Traduction du mode d’emploi d’origine Scie à chantourner)
- Taliansky (Traduzione del Manuale d’Uso originale Sega a svolgere)
- Holandský (Vertaling van de originele gebruiksaanwijzing Figuurzaagmachine)
- Český (Překlad originálního návodu k provozu Vyřezávací pila)
- Maďarský (Az eredeti használati utasítás fordítása Dekopírfűrész)
- Slovinský (Prevod originalnih navodil za uporabo Dekupirna žaga)
- Chorvátsky (Prijevod originalnog naputka za uporabu. Pila za obrezivanje)
- Bulharský (Превод на оригиналната инструкция Резбарски лък)
- Rumunský (Traducerea modului original de utilizare Ferăstrău de decupat)
Kontaktné informácie a identifikácia produktu
Máte technické otázky? Reklamáciu? Pomôžte nám, prosím, aby sme mohli pomôcť vám. Aby bolo možné váš prístroj v prípade reklamácie identifikovať, potrebujeme sériové číslo, objednávacie číslo a rok výroby. Všetky tieto údaje nájdete na typovom štítku.
Výrobca:
GÜDE GmbH & Co. KG
Birkichstrasse 6
74549 Wolpertshausen
Deutschland
Informácie o likvidácii
Pokyny na likvidáciu vyplývajú z piktogramov umiestnených na prístroji, resp. obale. Obalové materiály sú zvolené spravidla podľa ich šetrnosti voči životnému prostrediu a spôsobu likvidácie a je možné ich preto recyklovať. Vrátenie obalu do obehu materiálu šetrí suroviny a znižuje náklady na likvidáciu odpadov.
Upozornenie: Časti obalu (napr. fólia, styropor®) môžu byť nebezpečné pre deti. Existuje riziko udusenia!
