Sprievodca výberom a používaním rezacích a brúsnych kotúčov

S rastúcim počtom strojárskeho priemyslu je potrebné spracovať viac mechanických výrobkov. Typicky musí byť každé spracovanie produktu formované rezacím kolieskom, po ktorom nasleduje brúsenie a leštenie a cez sériu procesov sa stáva zrelým produktom. Je nepopierateľné, že kvalita výrobkov na rezanie plechu na trhu je nerovnomerná: „rezný kotúč nie je odolný“, „účinnosť rezania rezacieho kotúča je veľmi nízka“, „nehody s bezpečnosťou rezného kotúča“ atď. Správny výber kotúča je kľúčový pre kvalitu výsledného povrchu a bezpečnosť pri práci.

Základné informácie o rezných a brúsnych kotúčoch

Čo je rezný kotúč?

Kotúč (disk) je presný nástroj na obrábanie rôznych materiálov. Skladá sa z viacerých vrstiev, ktoré určujú, aké konečné vlastnosti bude mať (tvrdosť, pevnosť, ohybnosť, maximálne otáčky...), a na ktoré materiály ho bude možné použiť. Iné zloženie má "pevný" kotúč, iné kotúč na podložke.

Rezné kotúče sa vyrábajú z brúsneho zrna zaliateho spojivom z ocele alebo syntetického diamantu. Najdôležitejšia je spodná, t.j. brúsna časť kotúča. Keď sa na ňu pozriete detailne, uvidíte brúsnu zmes, ktorú tvoria maličké zrná (abrazíva) spojené spojivom a medzi zrnami medzierky, tzv. póry. Brúsne zrná sú v tvare mnohostenu alebo trojuholníka a slúžia ako rezný nástroj. Pri práci dochádza k postupnému otupeniu zŕn, následnému odhaleniu nových, ostrých abrazív, až po ich celkové spotrebovanie. Póry odvádzajú teplo a triesky z obrábaného materiálu. Spojivo určuje pevnosť kotúča a jeho maximálnu obvodovú rýchlosť. Najčastejšie sa používa keramické spojivo, v podstatne menšej miere kovové, gumové, z umelej živice.

Diamantové rezné kotúče: Konštrukcia a princíp

Na začiatok si povedzme niekoľko základných informácií o diamantových kotúčoch. Diamantové rezné kotúče pozostávajú z kruhového tela (jadra), väčšinou vyrobeného z ocele. Diamanty sú s jadrom spojené vo forme súvislého okraja alebo v segmentoch. Tento rezný materiál, nazývaný aj diamantový pás alebo čepeľ, môže byť spojený s jadrom čepele rôznymi spôsobmi, ale najpoužívanejší spôsob je laserové zváranie.

Typ spojenia diamantových zŕn sa môže uskutočniť tromi rôznymi spôsobmi: spekaním, galvanickým pokovovaním alebo vákuovým spájkovaním. V prípade špecifických kotúčov na rezanie keramiky budeme väčšinou hovoriť o spekaní. V procese spekania sa diamantové častice (zrná) zmiešajú s kovovým spojivom a zlúčia sa pomocou vysokého tlaku a teploty. To vytvára štruktúru s rôznymi vrstvami diamantov, ktoré sa odkrývajú pri postupnom opotrebovávaní (obrusovaní) čepele. V ideálnom prípade sa spojivo aj diamanty obrusujú súčasne. Ak máme mäkké spojivo, kov sa opotrebuje rýchlejšie a diamanty sa budú vždy nachádzať na povrchu a budú pripravené pre efektívne rezanie. Naopak, ak máme príliš tvrdé spojivo, diamanty sa opotrebujú bez toho, aby sa postupne dopĺňali. To je spôsobené tým, že spojivo sa neobrusuje súčasne s diamantmi a nástroj stratí svoju reznú účinnosť. Vtedy hovoríme, že čepeľ je „tupá". Na vyriešenie tohto problému je možné použiť čistiace/brúsne bloky, ktoré sú superabrazívne. Čistiaci blok opotrebuje spojivo čepele a na povrchu sa objavia častice diamantov zo spodných vrstiev.

Rozdiel medzi brúsnym a rezným kotúčom

Rezné kotúče (označenie 41 a 42) sú vyrábané tak, aby mali čo najmenší úber materiálu. Kotúč je určený na kolmé rezy a preto nie je vhodný na brúsenie. Pri brúsení sa však rezné kotúče môžu kvôli väčšej krehkosti rozlomiť a byť nebezpečné. Ak budeme naopak rezať brúsnym kotúčom (označenie 27), úber materiálu a rýchlosť opotrebovania kotúča budú oveľa väčšie. Brúsne kotúče slúžia na opracovanie rezov, brúsenie zvarov, odstraňovanie okují, hrdze. Na rozdiel od rezných kotúčov majú hrúbku okolo 6 - 8 mm, zabezpečí sa tak väčšie uberanie materiálu.

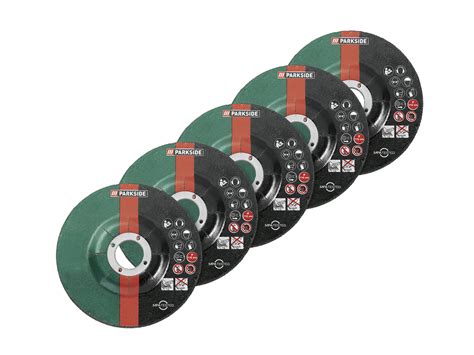

Typy rezných a brúsnych kotúčov podľa konštrukcie a použitia

Naše diamantové nástroje sú testované v náročných podmienkach a sú vhodné pre prácu so žulou, mramorom, pieskovcom či betónom. Posuňte hranice svojej tvorby s našou špecializovanou ponukou diamantových rezných a brúsnych kotúčov. V našom portfóliu nájdete široký výber kotúčov na priamy rez, ale aj unikátne riešenia pre tvarové opracovanie.

Špecifické typy rezných kotúčov

• Kotúče s bočným nánosom diamantov: Ponúkame kotúče s bočným nánosom diamantov pre čistý rez a následné zabrusovanie.
• Kombinované brúsno-rezné kotúče: Obľúbené brúsno-rezné kotúče spájajú dve funkcie do jedného nástroja. Vďaka širokej brúsno-reznej ploche sú tieto kotúče mimoriadne univerzálne. Väčšinou sa ponúkajú spolu s prírubou, ktorá zabezpečuje efektívnejšie využitie brúsnej plochy.
• Rezné kotúče s bočnými zubami: Ideálna voľba pre sochárov a kamenárov.
• Kotúče s prírubami (M14): Pre maximálnu stabilitu a možnosť rezu „tesne pri stene“ ponúkame kotúče s integrovanou upínacou prírubou. Keďže sa nepoužíva zaisťovacia matica, tým neprečnieva na spodnej strane závit hriadeľa, na ktorý sa diamantový rezný kotúč upína. Takto získavame na spodnej strane rovinu, ktorá umožňuje väčšie možnosti pri práci s nástrojom.
• Konwexné tvarovacie kotúče: Tanierové tvarované telo rezného kotúča je navrhnuté na rezanie a odbrusovanie guľovitých plôch.
• ARIX segment: S technológiou v rade ukladaných diamantov je absolútnou technologickou špičkou medzi diamantovými reznými nástrojmi.
• Celoobvodová čepeľ: Poskytuje najlepšiu povrchovú úpravu.
• TURBO čepeľ: Skvelá kombinácia rezných vlastností. TURBO kotúče sú špecifické prekladaným segmentom, ktorého výhodou je optimálne chladenie a odvádzanie prachu z rezu.
• VIPER čepeľ: Evolúcia noža TURBO s ešte vyššou kvalitou rezu a tiež rýchlosťou.
• Segmentová čepeľ: Sú to najrýchlejšie kotúče. Poskytujú maximálnu rýchlosť rezania a lepšie chladenie čepele.
• Čepeľ s J-drážkou: Špičková technológia čepele poskytuje vysokú rýchlosť rezania v najtvrdších materiáloch. Tieto kotúče sú špeciálne navrhnuté na priame rezanie porcelánových dlaždíc.
• ELEKTROLYTICKY NANÁŠANÉ: Znížené vibrácie pre použitie na krehké materiály, kde je vyššie riziko poškodenia, napr. keramika.

Typy brúsneho zrna kotúčov

Brúsne zrná sú vodítkom pri kúpe kotúča, voľba materiálu brúsnych zŕn definuje schopnosť kotúča rezať konkrétne materiály, a tiež jeho tvrdosť. Ako brúsne zrná sa používajú prírodné aj umelé materiály, napríklad:

• Oxid hlinitý Al2O3: Umelý korund, na brúsenie materiálov s vysokou pevnosťou v ťahu (nehrdzavejúca a nástrojová oceľ), na niektoré zliatiny hliníka a bronzu, feritické liatiny.
• Keramický oxid hlinitý: Bežne sa mu hovorí „keramika“, je ostrejší a tvrdší ako iné zrná.
• Karbid kremíka SiC: Je tvrdší ako štandardný oxid hlinitý. Má ostré abrazívne zrno, používa sa pre materiály s nízkou pevnosťou v ťahu, nekovové materiály, na brúsenie relatívne mäkkých kovov (hliník, liatina).
• Oxid zirkoničitý ZrO2: Zirkón, pre náročné podmienky, pre odstránenie veľkého množstva materiálu.
• Kubický nitrid bóru KNB: Pre brúsenie oceľových súčastí zakalených na vysokú tvrdosť, jemné brúsenie nástrojovej ocele.
• Diamant: Veľmi tvrdé prírodné brúsivo na tvrdé a krehké materiály (spekané karbidy, keramika, sklo, kameň), nie je vhodný na oceľ.

Výber kotúča podľa materiálu a typu rezu

Ako správne vybrať rezný kotúč pre váš projekt? Každý materiál má iné vlastnosti a podľa tých vlastností sú nastavené aj parametre zloženia segmentu diamantového rezného kotúča. Je to nepopierateľné, že ponuka diamantových rezných kotúčov je naozaj pestrá. Z vlastnej skúsenosti vieme, že je vyššia pravdepodobnosť použitia nesprávneho typu nástroja ako možnosť, že je nástroj nekvalitný.

Na aký materiál potrebujete kotúč?

Potrebujete rezať kameň, keramiku alebo betón? Rezný kotúč s posypom syntetického diamantu po obvode oceľového disku označujeme tiež ako diamantový kotúč. Rezné kotúče na keramiku, sklo a porcelán majú dizajn segmentu prispôsobený na presný rez, ktorý je šetrný ku glazúre. Rezné kotúče na kameň sú špecifická skupina. Segmentové kotúče sú nástroje s klasickým dizajnom s oddelenými zubami, ktoré sa najčastejšie využívajú pri rezaní betónu a kameňa. Univerzálny diamantový rezný kotúč je inovatívnym riešením pre domáce dielne, remeselníkov aj profesionálne stavebné projekty. S výnimočnou výkonnosťou a presnosťou umožňuje kotúč FESTA Multi rýchle a efektívne rezanie, čím zvyšuje produktivitu a znižuje časovú náročnosť pri práci s rôznymi materiálmi. Univerzálny diamantový rezný kotúč FESTA Multi je špičkový nástroj navrhnutý na efektívne rezanie širokého spektra materiálov vrátane dreva, kovu, plastov a muriva.

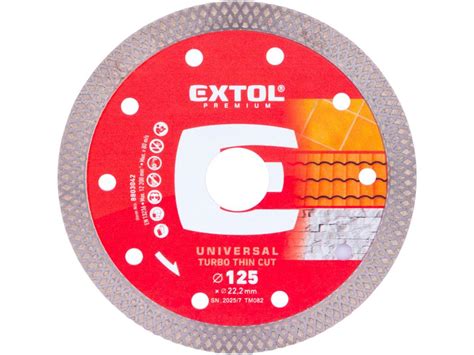

Suché alebo mokré rezanie?

Pri práci s diamantovým rezným kotúčom dochádza k pomerne vysokej teplote, ktorá môže spôsobiť trvalé poškodenie. Keďže diamantové kotúče režú materiál na princípe trenia a sú superabrazívne, toto trenie vytvára počas rezania vysoké teploty, ktoré je potrebné znižovať (chladiť).

• Rezný kotúč určený na suché rezanie: Diamantový segment rezného kotúča znesie vyššiu teplotu, ktorá vzniká pri práci na sucho. Pri suchom rezaní je chladenie počas rezania vykonávané iba pohybom vzduchu, ktorý vytvára samotný kotúč pri svojom otáčaní. „Suché" rezné kotúče môžu byť chladené vodou pre dosiahnutie väčšej odolnosti a lepšej povrchovej úpravy.
• Rezný kotúč určený na mokré rezanie: Voda je v princípe mazacie a chladiace médium, ktoré zároveň efektívne odvádza prebytočný kal z rezu. „Mokré" rezné kotúče musia byť vždy chladené vodou.

V našej ponuke nájdete mnoho rozličných diamantových kotúčov na rezanie dlaždíc za sucha alebo za mokra.

Výber priemeru a hrúbky kotúča

Výber priemeru nástroja v prvom rade závisí od strojného vybavenia, ktorým disponujete. Ako už bolo v článku spomenuté, je priam nebezpečné používať iný, predovšetkým väčší priemer ako odporúča výrobca stroja. Ďalším faktorom je hĺbka rezu, ktorú potrebujete vykonať. V takomto prípade sa dá hĺbka rezu vypočítať z priemeru kotúča.

V našej ponuke nájdete rezné kotúče od minimálnych rozmerov vhodné pre ručné uhlové alebo priame brúsky až po veľké pílové listy, ktoré sa používajú v lomoch. Priemery od 20 milimetrov do 230 milimetrov sa používajú najčastejšie v ručných uhlových brúskach. Vo všeobecnosti je najviac preferovaný priemer diamantového rezného kotúča veľkosť 125 milimetrov. Práca s týmto priemerom nie je príliš fyzicky náročná a preto je vhodný na citlivé alebo detailné práce pri sochárskych alebo obkladačských prácach. V našej ponuke nájdete aj okrem tých najbežnejších rozmerov aj naozaj ojedinelé priemery diamantových rezných kotúčov. Sú to najmenšie rezné kotúče o veľkosti 40, 50, 75 alebo 90 milimetrov. Naozaj špeciálne priemery sú napríklad 140, 170 alebo 190 milimetrov. Tie sa používajú do špeciálnych ručných strojov na opracovanie kameňa alebo stavebného materiálu. Do uhlových brúsok nájdete kotúče v priemeroch 75 / 100 / 115 / 125 / 150 /180 / 230 / 400mm a v hrúbkach 1 - 4 mm. Najčastejšie používané sú disky s priemerom 125 mm a hrúbkou 1 mm, potom 230 mm s hrúbkou 2 mm. Tenké rezné kotúče s hrúbkou 1 - 2 mm režú rýchlo a presne, používajú sa na tenkostenné plechy, profily a rúry. Napr. pre tenké roxory použijete 125 mm kotúč. Kotúče s väčšími priemermi hrúbky 2 - 4 mm použijete na rezanie hrubých, plných materiálov. Tu oceníme najmä keramické kotúče, ktoré majú síce vyššiu cenu, ale vydržia podstatne viac než korundové. Ak by ste na plný materiál použili tenký 1 mm kotúč, rýchlo by zhorel a jeho spotreba by bola veľmi neekonomická. Pri väčších priemeroch treba počítať s tým, že keď režete napr. 100 mm dlhú trubku na polovicu 3 mm hrubým kotúčom, na konci budete mať dve časti dlhé nie 50 mm, ale cca 48,5 mm.

Plochý a vypuklý kotúč

U predajcov nájdete rezné kotúče dvoch typov, ktoré rozoznáte hneď "od oka":

1. 41 - plochý kotúč na rezanie obvodom disku (hranou): Umožňuje maximálnu hĺbku a presnosť rezu, aj keď horšiu viditeľnosť rezu brúsičom.
2. 42 - vypuklý kotúč na rezanie obvodom disku (hranou): Umožňuje lepšiu viditeľnosť rezu, vďaka vypuklosti je stabilnejší, pevnejší a zvláda väčšiu námahu.

Brúsny kotúč sa označuje ako typ 27, čo je vypuklý tvar na brúsenie čelnou plochou disku, vďaka ktorému je stabilný a zvláda zvýšený tlak pri brúsení. V stredovej časti je vybraný (má priehlbinu), aby sa dala skryť upínacia matica a nezavadzala pri práci.

Zrnitosť brúsneho kotúča

Zrnitosť je veľmi dôležitý údaj, ktorý hovorí, koľko materiálu kotúčom odoberiete. Čím väčšie číslo, tým je zrno jemnejšie a úber materiálu je pomalší, pre väčší úber zvolíte hrubšiu zrnitosť (napr. pre brúsenie medi, hliníka).

• Použitie hrubšej zrnitosti brúsneho kotúča: Pre mäkké materiály ako mäkká oceľ, meď, hliník, nevyžaduje sa veľká "úhľadnosť" povrchu. Vďaka rýchlejšiemu odstraňovaniu materiálu sa hodí pre veľké plochy.
• Použitie jemnej zrnitosti brúsneho kotúča: Potrebujete dosiahnuť pekný povrch, pre tvrdšie a krehkejšie materiály.

Rýchlosť rezania vs. Kvalita rezu

Pri posudzovaní čepelí je potrebné vždy si pamätať, čím vyššia je rýchlosť rezania, tým nižšia je jeho kvalita a naopak. Nie všetky kotúče sú vhodné pre všetky typy rezov. Na pokos alebo pokosové rezy potrebujeme kotúče s dostatočnou výstužou a hrúbkou jadra, aby vydržali rez pod uhlom 45° bez vibrácií alebo lámania. Minimálna hrúbka jadra na pokosové rezy môže byť rôzna v závislosti od priemeru čepele.

Kritériá výberu kvalitného kotúča

Dnes sa s vami podelíme o úvahy o produkte a zásady výberu rezných kusov. V prvom rade dobrá rovnomernosť a žiadne praskliny sú základným vzhľadom kvalitných brúsnych kotúčov. Po druhé, čiarové kódy na potlač jemných obalov proti falšovaniu sú rozdielom medzi originálnymi výrobkami a falšovanými výrobkami. Nakoniec, ako si vybrať bezpečné, efektívne a odolné rezné produkty!

Informácie označené na kotúči

Všetky informácie týkajúce sa rezných kotúčov a bežných brúsnych kotúčov nájdeme na vrchnej strane kotúča. Nájdete tam značku a obchodný názov, rozmery kotúča, vhodnosť použitia pre materiály (Steel, Inox, Alu, PVC), typ kotúča (typ 27, 41, 42), typ zrna, zrnitosť, tvrdosť, štruktúru, typ spojiva, maximálnu povolenú rýchlosť, bezpečnostné piktogramy, normy a označenie euroázijskej colnej únie, čiarový kód. Rezné kotúče majú svoj otvor na uchytenie do stroja. K rezaniu sú určené rezné kotúče! Na čo je daný kotúč vhodný vyčítate taktiež z kotúča. Môže to byť oceľ, hliník, mosadz, kompozit, kameň, betón, keramika, drevo, tehla, plast. Podstatné je aby ste kotúč použili iba na materiál, pre ktorý je určený. Pre rezanie kameňa potrebujete iný kotúč ako na rezanie hliníka.

Klasifikácia kotúčov podľa farieb

Aby Vám výrobcovia uľahčili výber správneho kotúča, viacerí z nich používajú klasifikáciu kotúčov podľa farieb. Každá farba nám hovorí, na aké použitie alebo aplikáciu je kotúč pôvodne navrhnutý. Dúfame, že po prečítaní tohto článku bude pre Vás jednoduchšie vybrať si ten správny a najlepší kotúč na rezanie obkladových materiálov.

Bezpečnosť a správne zaobchádzanie s kotúčmi

Všetci vieme, že v procese výroby a používania rezných kotúčov často zistíme, že rezné kusy sú zlomené, ako sa tomu vyhnúť? Aby brúsenie a rezanie uhlovými brúskami bolo bezpečné, je pri práci s brúskami potrebné riadiť sa nasledovnými radami:

1. Kontrola pred inštaláciou: Pred inštaláciou ventilátora skontrolujte, či živicový brúsny kotúč nemá praskliny a poklepte na brúsny kotúč dreveným kladivom, aby ste zistili, či je zvuk abnormálne tichý.
2. Nečinný chod: Živicový brúsny kotúč používaný každý druhý deň alebo každý druhý deň by mal byť pred použitím nečinný dlhšie ako jednu minútu.
3. Opatrná manipulácia: Pretože živicový brúsny kotúč je krehký a krehký, nedovoľte, aby sám narazil, zrazil alebo spadol.
4. Správna inštalácia: Pri inštalácii živicového brúsneho kotúča musíte nájsť stred živicového brúsneho kotúča a súčasne dotiahnuť prírubu. Po namontovaní príruby skontrolujte, či je vonkajší krúžok brúsneho kotúča sústredný s hriadeľom.
5. Ochranný kryt: Po inštalácii živicového brúsneho kotúča z bezpečnostných dôvodov neinštalujte nekvalifikovaný ochranný kryt. Z brúsky neodstraňujte ochranný kryt kotúča, je to veľmi nebezpečné pre obsluhu aj okolostojacich. Ak je kryt ohnutý, prasknutý alebo opotrebovaný, treba ho vymeniť.
6. Výber správneho kotúča pre činnosť: Brúsny kotúč je určený na brúsenie, rezný kotúč je na rezanie - t.j. kotúč určený iba na rezanie nepoužívajte na brúsenie a naopak. Na rezanie sú kotúče typu 41 a 42, na brúsenie kotúče typu 27. Kotúč na rezanie je tenký a nie je stavaný na brúsenie. Pod tlakom by sa rezný kotúč zlomil, rozletel do okolia a mohol spôsobiť vážne zranenie. Brúsny kotúč je zas hrubý, keby ste ním rezali, zbytočne by ste uberali veľa materiálu, zaťažovali brúsku a podstatne zvýšili prašnosť aj hluk pri práci.
7. Osobné ochranné prostriedky: Používajte ochranné prostriedky, nutnosťou sú okuliare, múdrosťou rukavice, respirátor alebo maska (kvôli vdychovanému prachu), slúchadlá. Možnosťou je aj tvárový brúsny štít, alebo mód brúsenia na samostmievacích zváracích kuklách.

Prehľad kotúčov podľa materiálu

V tabuľke nižšie sme pripravili výber kotúčov podľa materiálov, na ktorých rezanie alebo brúsenie sú určené. Nájdete v nej kotúče značky MOST a 3M, ktoré určite nesklamú. Kotúče MOST sú kvalitné kotúče vyrobené pre rezanie a brúsenie najrôznejších materiálov. Sú obľúbené pre veľmi dobrý pomer ceny, výkonu a životnosti. Kotúče 3M Cubitron II sú vynikajúce, ich jedinou nevýhodou je vysoká cena. Pre výrobu, kde je podstatná rýchlosť brúsenia, šetrenie času a námahy pracovníka, je to výborná voľba. Ako brúsivo je tiež použité presne tvarované zrno v tvare trojuholníka, ale namiesto keramiky je tu zmes precízne tvarovaného zrna a AlOx (oxid hliník), ktorá neobsahuje znečisťujúce látky, preto ho použijete aj na antikor/inox. Kotúče Silver majú vyšší výkon, rýchlejší rez aj dlhšiu životnosť ako bežné kotúče z oxidu hliníka a oxidu zirkoničitého. Pre jednoznačnú orientáciu je každý brúsny kotúč zvýraznený modrou farbou, rezný kotúč oranžovou.
