Majitelia plynových kotlov si často lámu hlavu nad tým, ako nastaviť systém tak, aby nespotreboval príliš veľa energie. Regulácie pre kotly ústredného kúrenia umožňujú riadiť proces výroby tepla ako aj jeho distribúciu do vykurovacieho systému. Ich hlavnou funkciou je výber jednotlivých parametrov tak, aby bolo zabezpečené hospodárne vykurovanie a zároveň tepelná pohoda pre užívateľov na požadovanej úrovni. Bez regulácie kotlov je ťažké si vôbec predstaviť kontrolu vykurovania domu alebo objektu.
Faktory ovplyvňujúce nastavenie kotla a odporúčané teploty
Nastavenie kotla ovplyvňuje viacero faktorov. Okrem konkrétnej teploty, ktorú chcete získať, rozhodujú aj výkon použitého kotla, rozmery domu, počet vnútorných stien, správne zvolený systémový regulátor, izolácia budovy. Bežnou chybou používateľov plynových kotlov je voľba príliš vysokej teploty s cieľom mať dostatok tepla. Zvýšenie teploty v miestnosti o 1 °C predstavuje zvýšenie celkových nákladov až o 6 %.
Nech už je váš teplotný štandard nastavený tak či onak, priemerné odporúčané teploty v domácich miestnostiach sú nasledovné:
- Teplota v spálni by mala byť 16 - 18 ºC.
- Teplota v kuchyni by sa mala pohybovať od 17 do 19 ºC.
- V kúpeľni je to 22 až 24 ºC.
- Technické miestnosti v dome stačí vykúriť na 12 - 14 ºC.
Základné princípy regulácie teploty vykurovania

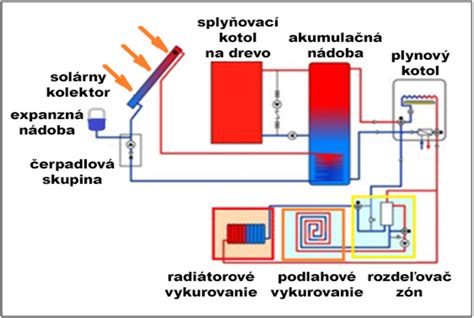

Moderné vykurovacie systémy s plynovými kotlami obsahujú množstvo regulačných prvkov. Tie dokážu udržať tepelný komfort a úspornú prevádzku za akýchkoľvek podmienok, a to pri zachovaní jednoduchosti obsluhy. Vykurovaciu sústavu už dávno netvorí iba kotol a priestorový termostat, ovládanie vykurovania sa týka aj ďalších prvkov. Ide napríklad o termostatické hlavice, vonkajší snímač teploty, obehové čerpadlo, zmiešavací ventil či centrálnu jednotku solárneho systému. Moderný kotol v spolupráci s termostatom potom dokáže riadiť všetky tieto prvky tak, aby zachoval tepelný komfort v interiéri pri čo najnižšej spotrebe plynu.
Kvantitatívna regulácia (Priestorový termostat)
Typickým zariadením kvantitatívnej regulácie je priestorový termostat, ktorý možno označiť za základ celého regulačného systému. Ide o pomerne jednoduchú a spoľahlivú reguláciu teploty v miestnosti. Priestorový termostat meria teplotu v miestnosti, kde je nainštalovaný, a reguluje výkon kotla tak, aby sa v danej miestnosti dosiahla (alebo udržala) nastavená teplota. Staršie kotly využívali jednoduché On/Off termostaty, ktoré len jednoducho vypli alebo zapli kotol na jeho menovitý výkon. Maximálnu efektívnosť prinášajú nové priestorové regulátory, ktoré využívajú spôsob obojsmernej komunikácie s kotlom - nepretržite sa vymieňajú a porovnávajú dáta medzi regulátorom a kotlom. Kotol je tak informovaný o zmenách teploty v miestnosti prostredníctvom izbového regulátora. Na základe týchto zmien upravuje podľa potrieb okamžitý výkon kotla.
Kvalitatívna regulácia (Ekvitermická regulácia)
Ako typický príklad kvalitatívnej regulácie sa dá uviesť ekvitermická regulácia, ktorá patrí medzi základné spôsoby centrálneho riadenia tepelného výkonu vykurovacích zariadení. Ide o reguláciu teploty vykurovacej vody v závislosti od vonkajšej teploty, pričom vzájomnú závislosť medzi týmito veličinami udáva vykurovacia krivka. Nemení sa pri nej len množstvo, ale priamo teplota vykurovacej vody. Príkladom je tzv. ekvitermická regulácia, ktorá nastavuje teplotu vody automaticky na základe aktuálnej interiérovej a exteriérovej teploty (využíva na to snímač na vonkajšej stene budovy). Ekvitermická regulácia je najúspornejšia, kotol i termostat ju však musia podporovať.
Snímač vonkajšej teploty sleduje teplotu v exteriéri a prispôsobuje teplotu vykurovacej vody a celkový výkon kotla. Kotol je tak schopný pracovať v kondenzačnom režime aj počas zimného obdobia. Spolupráca kondenzačného kotla s ekvitermickou reguláciou by mala byť dnes už samozrejmosťou. Pri ekvitermickej regulácii kotol mení teplotu vykurovacej vody automaticky podľa zmien vonkajšej teploty a dosahuje tak vyšších úspor paliva. Okrem zníženia prevádzkových nákladov docielime aj zlepšenie tepelnej pohody, pretože dochádza ku kontinuálnemu ohrevu vykurovacích telies. Možnosť ekvitermickej regulácie je štandardne dostupná u všetkých kotlov značky THERM (okrem elektrokotlov rady THERM ELN) a jej aktiváciu vám na želanie vykoná autorizovaný servisný technik. Tento spôsob regulácie je možné využiť len s pripojeným vonkajšieho snímača teploty. Vonkajší snímač teploty sa umiestňuje na severnej (severozápadnej) stene objektu približne 3 m nad zemou a nesmie byť ovplyvňovaný žiadnym cudzím tepelným vplyvom (otvorené okná, slnečný svit, atď.).

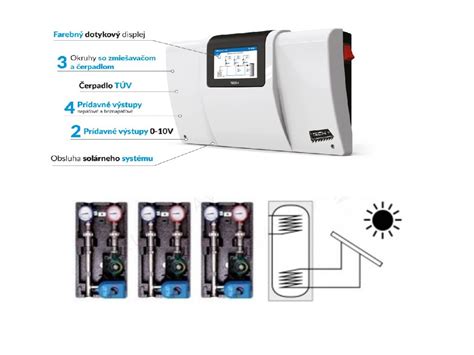

Moderné regulačné systémy a ich funkcie
V súčasnosti sú obidva typy regulácie považované za štandardnú súčasť kotla a preto ich možno zakúpiť aj vo výhodných setoch spolu s vykurovacím kotlom. Po inštalácii plynového kotla je, samozrejme, potrebné reguláciu správne nastaviť.
Programovateľné termostaty a časové harmonogramy
Programovateľné termostaty umožňujú nastaviť rôzne cieľové teploty v rôznych časových intervaloch (pre každý deň v týždni). Termostat následne automaticky zapína a vypína kúrenie v prednastavených časoch, bez toho, aby ste ho museli manuálne ovládať. Najbežnejším príkladom režimu časového harmonogramu je nastavenie nižšej teploty v čase, keď nie ste doma, a naopak vyššej teploty v čase, keď sa vrátite z práce alebo deti zo školy. Už pri inštalácii si zvolíte základné parametre a nastavíte požadované teploty riadenia vykurovania (napríklad komfortný, nočný a ekonomický režim) a taktiež definujete intervaly vykurovania, teda časový harmonogram.
Zónová regulácia vykurovania
Diaľkové ovládanie a smart funkcie
Diaľkové ovládanie a monitorovanie kotla sa stávajú štandardnou súčasťou nielen tzv. inteligentných domov. Zmeniť požadovanú teplotu v miestnosti, prípadne iné nastavenia kotla na diaľku, nie je žiadnym problémom. Vykurovací systém môžete poľahky ovládať cez váš smartfón alebo tablet. Logamatic TC100 je vybavený inovatívnou funkciou detekcie prítomnosti a dokáže rozpoznať GPS polohu vášho smartfónu, takže môžete požadovanú teplotu nastaviť ešte pred návratom domov. Zaspávate a je vám príliš teplo či zima? Nemusíte vstávať a chodiť k termostatu, stačí, ak siahnete po smartfóne. Zabudli ste vypnúť vykurovanie pri odchode na dovolenku? Vypnite ho jediným dotykom priamo z pláže. Chystáte sa na chatu alebo sa vraciate domov? Najmodernejšie smart termostaty dokážu cez internet získavať dáta z meteostaníc. Pripravia sa tak na prípadné poklesy či nárasty vonkajšej teploty zvýšením alebo znížením výkonu vykurovania, aby zachovali čo najstálejšiu teplotu v interiéri. Moderné smart regulácie dnes umožňujú aj diagnostiku kotla na diaľku, pri ktorej servisný technik odhalí pravdepodobnú príčinu poruchy kotla vopred. Najmodernejšie technológie regulácie vykurovania sa v dnešnej dobe stávajú štandardnou súčasťou tzv. inteligentných domov.
Zónová regulácia a individuálne nastavenia
Nie vždy je potrebné mať rovnaké teplo v celom dome počas celého dňa. Ak je dom priestrannejší a navyše správne orientovaný na svetové strany, je veľmi vhodné uplatňovať zónovú reguláciu a z hľadiska využitia, resp. obsadenosti, aj riadenie a reguláciu jednotlivých miestností.
Výber a správne nastavenie regulátora
Centrom regulácie moderného vykurovacieho systému je termostat. Moderné termostaty sú naprogramované tak, aby zabezpečili optimálny chod kotla pri zabezpečení tepelného komfortu domu. Aby však bolo vykurovanie čo najefektívnejšie, a teda aj čo najúspornejšie, musí byť celý vykurovací systém vrátane termostatu správne nastavený. Žiaľ, z praxe môžeme potvrdiť, že približne 3 zo 4 termostatov nie sú nastavené správne.
Ak sa chystáte kúpiť nový kotol, určite sa dostatočne oboznámte aj s možnosťami jeho regulácie a dajte si nastaviť systém odborníkmi. Pri výbere nového kotla alebo modernizácii starého by ste si mali zvoliť kotol s modernou a účinnou reguláciou. Kvalitná regulácia by mala rýchlo a bez problémov reagovať aj na väčšie teplotné výkyvy a udržiavať nastavenú teplotu na konštantnej úrovni.
Na čo sa zamerať pri výbere termostatu?
Pri výbere termostatu je dôležité zvážiť:
- Typ kotla (plynový, na tuhé palivo, elektrický).
- Potrebu pripojenia viacerých snímačov alebo termostatov.
- Možnosť bezdrôtového pripojenia.
- Požadované funkcie (programovanie, diaľkové ovládanie, detekcia prítomnosti).
Nastavenie klasického termostatu pozostáva z voľby základných požadovaných teplôt. Samozrejmosťou pri azda každom termostate je programovanie časových intervalov - či už denných, alebo týždenných. Obzvlášť náročné je vyladenie už spomínanej ekvitermickej regulácie, pri ktorej sa nastavujú tzv. ekvitermické krivky.
Príklad regulátora: Ekvitermický set PT 59
Spoľahlivý regulátor PT 59 dodávame spoločne s vonkajším teplotným snímačom vo zvýhodnenom ekvitermickom sete. Balenie Ekvitermický set PT 59 obsahuje:
- Inteligentný regulátor PT 59
- Externý snímač vonkajšej teploty
Regulátor PT 59 ponúka:
- Veľký podsvietený displej
- Intuitívna navigácia
- Tlačidlá rýchlej voľby
- Možnosť nastavenia deviatich týždenných programov pre UT so šiestimi teplotnými zmenami na deň
- Možnosť nastavenia jedného týždenného programu pre TUV až s tromi časovými intervalmi na deň
- Ekvitermická regulácia
- Ekvitermická regulácia s korekciou podľa vnútornej teploty
- Jednoduché ovládanie a programovanie
Trieda regulátora teploty podľa nariadenia EU č. 811/2013 - VI. Príspevok regulátorov teploty k sezónnej energetickej účinnosti vykurovania súprav pozostávajúcich z ohrievača na vykurovanie vnútorných priestorov, regulátora teploty a solárneho zariadenia alebo súprav pozostávajúcich z kombinovaného ohrievača, regulátora teploty a solárneho zariadenia je 4%.
Snímač vonkajšej teploty tohto setu má tieto vlastnosti:
- Snímač je uložený v plastovom tele
- Malé rozmery
- Jednoduchá inštalácia
- Určené pre použitie v exteriéri
- Menovitý odpor - 10 kΩ
- Rozmery [mm] - ø 71 / hl. 25
Typy snímačov teploty
Termostat (z gréckeho thermos, teplo, a stasis, trvanie) je technické zariadenie, ktoré v uzatvorenom priestore udržuje stálu teplotu. Pre reguláciu vykurovacích telies (radiátorov) ústredného kúrenia sa užívajú termostaty s kovovým mechom (vlnovec) naplneným plynom alebo liehom. Elektromechanické termostaty udržujú napríklad teplotu elektrickej žehličky: v žehličke je bimetalový kontakt, ktorý pri dosiahnutí nastavenej teploty vypne prívod prúdu do vykurovacieho telieska; keď teplota klesne, kontakt sa opäť zopne. Elektronické termostaty sú ovládané polovodičovými senzormi, ktorých signál sa zosilní a následne spracuje buď analógovo alebo digitálne. Elektronika následne ovláda najčastejšie relé-spínacie / rozpínacie kontakty (kúrenie / chladenie).
Elektronické teplotné čidlá delíme na tieto druhy:
- Odporové teplotné čidlo: tvorí termistor, ktorého odpor sa mení podľa okolitej teploty. Teplotná charakteristika môže byť PTC alebo NTC.
- Napäťový teplotný snímač: na výstupe analógového snímača je napätie, ktoré sa mení podľa okolitej teploty.
- Digitálny teplotný snímač: na výstupe snímača je informácia odovzdávaná v digitálnej forme, číselný údaj sa mení podľa okolitej teploty. Výstup takéhoto snímača je odolný voči vonkajšiemu rušeniu a dĺžke káblového spojenia (odpor alebo kapacita vedenia).
Regulátor ťahu pre kotly na tuhé palivo
Regulátor ťahu je určený pre kotly na drevo, uhlík a viacpalivové kotly. Regulátor obmedzuje prívod vzduchu a tým silu horenia. Tým dokáže predĺžiť čas horenia. Regulátor ťahu ICMA reguluje prívod vzduchu do kotla a riadi požadovanú intenzitu plameňa. Je dôležitý pre palivo. Všetky regulácie pre kotly (bez ohľadu na to, či sú to regulácie pre kotly na uhoľný prach, pelety alebo pevné palivo atď.) majú funkciu ovládania obehového čerpadla ÚK a ventilátora. Pomocou zvýšenia alebo zníženia otáčok ventilátora je do kotla vháňané väčšie alebo menšie množstvo vzduchu, ktorý má vplyv na rýchlosť horenia a tým aj teplotu. Regulácia teploty je vykonávaná na základe programu, ktorý získava informácie o teplote zo snímačov teploty (regulácie pre kotly spolupracujú so snímačmi priestorovej teploty, ktoré sú umiestnené napr. v izbe).
