Potrubia sú hlavne v normách STN nazývané aj ako vzduchovody. Základným konštrukčným prvkom vzduchotechnických rozvodov je potrubie z pozinkovanej ocele, štandardne kruhové alebo štvorhranné. Používajú sa pri realizácii vetracích systémov, rekuperácie, klimatizácie a mnohých ďalších aplikáciách.
Typy vzduchotechnického potrubia
Na trhu je dostupných niekoľko typov potrubných systémov, ktoré sa líšia tvarom, materiálom, spôsobom výroby a špecifickým určením.
Kruhové spiro potrubie
Kruhové spiro potrubie je určené pre montáž vzduchotechniky. Spiro potrubie sa špirálovo vinutými svi. Spiro potrubie určené pre dopravu vzduchu s jednoduchou montážou. Rúra je vyrobená použitím špirálového falca. Štandardná dĺžka spiro potrubia je 3000mm. Výrobcovia dodávajú kruhové potrubie aj v rozmeroch D 180, 225, 280 mm.
Štvorhranné potrubie
Štvorhranné vzduchotechnické potrubné rozvody sú určené pre vetranie v priemyselných, komerčných priestoroch a rodinných domoch. Štvorhranné rúry sú vyrobené z pozinkovaného plechu s trapézovým prelisom, čo prispieva k ich pevnosti a funkčnosti. Veľkou výhodou je zníženie rizika tvorby hluku vo vzduchotechnickej trase a možnosť výroby ľubovoľného rozmeru potrubia. Hranaté potrubie sa používa vo všetkých možných rozmeroch.
Priame vzduchotechnické hranaté potrubie a tvarovky sa štandardne dodávajú s prírubou 20 mm do dĺžky strany 1000 mm, 30 mm pri dĺžke strany nad 1000 mm alebo podľa konkrétnej požiadavky. Na otázku je možné dodať s voľnou prírubou, kde spojovací profil na jednom konci nie je upevnený. Systém štvorhranného potrubia spĺňa tesnosť triedy C a tlakovú triedu 2 podľa EN 1507:2006, ak je inštalácia v súlade s pokynmi. Ideálny prierez hranatého potrubia je do pomeru strán 1:3.
Z pohľadu prevedenia naša spoločnosť vyrába nízkotlakové aj vysokotlakové štvorhranné potrubia a rovnako vyrábame tieto potrubia s rozdielnou vhodnosťou pre jednotlivé prostredia ako napr. kuchynské prevedenie, vodotesné prevedenie, hygienické prevedenie a iné.
Flexibilné potrubie
Realizácia v priestoroch, kde nie je možné použiť rovné potrubie, ponúka možnosť použitia flexibilného, ohybného potrubia. V ponuke flexibilného potrubia nájdete hadice od renomovaných európskych a svetových výrobcov. Ponúkame hadice z AL, PU, PVC a ďalších materiálov, ktoré je možné dodať v antistatických, tepelne a hlukovo izolovaných, elektricky vodivých, ťažko horľavých vyhotoveniach, odolných proti vlhkosti, hydrolýze a hnilobe. Hadice sú vhodné predovšetkým pre bežnú vzduchotechniku / klimatizáciu, avšak vyhovejú aj požiadavkám na odsávanie pilín, hoblín, granulátov, piesku, črepov atď.
Transfer potrubie
Transfer je kruhový transportný potrubný systém spojovaný sponami pre rýchlu montáž a demontáž. Transfer sa používa v priestoroch, kde je potrebné prepravovať vzduch s väčšími časticami. Transportný potrubný systém je určený pre pneumatickú dopravu materiálov napr. piesok, piliny, zrno, granuláty apod. Hlavné výhody systému sú rýchla montáž a demontáž pomocou spôn, jednoduché čistenie a revízia a spojovanie bez skrutiek.
InDomo a ED systémy
Tieto systémy predstavujú moderné riešenia pre vzduchotechniku v rodinných domoch, obzvlášť tam, kde je problém s nízkymi podhľadmi.
- Systém InDomo: Je určený na odvetranie rodinných domov. Systém je vďaka svojej malej zástavbovej výške vhodný do sadrokartónového podhľadu, pod podlahu a pod. InDomo systém sa jednoducho spája pomocou spojenia Smart Lock, rovnako ako u potrubia SAFE.
- ED FLEX: Je systém určený predovšetkým pre vedenie vzduchotechnických sietí v rodinných domoch, kde sa často rieši problém s nízkymi podhľadmi. Potrubie ED flex má vnútri hladký povrch pre ľahšie prúdenie vzduchu.
- ED PLANO: Je systém určený predovšetkým pre vedenie vzduchotechnických sietí v rodinných domoch, kde sa často rieši problém s nízkymi podhľadmi. Systém ED PLANO sa skladá zo štvorhranných komponentov, ktoré sú vždy maximálne 50mm vysoké. Potrubie má vnútri hladký povrch pre ľahšie prúdenie vzduchu.
Tvar a rozmery potrubia
Tvar potrubia v priereze je štandardne kruhový alebo štvorhranný. Možné sú aj potrubia šesťhranné, lichobežníkové a pod., ale v praxi sa s takýmto riešením stretávame veľmi zriedka. Hranaté potrubie sa používa vo všetkých možných rozmeroch podľa potreby a možností.
Z ekonomického hľadiska je vhodné voliť dĺžku rovných rúr 3 resp. 6 metrov, čo uľahčuje manipuláciu a skladovanie. Každý iný rozmer sú náklady navyše. Rovné rúry sú dostupné v špecifických dĺžkach ako 1415 resp. 1395 mm v prevedení prírub FP s falcovaným profilom 20 resp. 30 (kvalitnejšie - 100% tesnosť na prírube a ekonomickejšie riešenie), alebo 1500 mm s lištovými prírubami. Rozvody je možné vyrobiť v akýchkoľvek rozmeroch podľa STN EN 1505.
Výber vzduchotechnického potrubia
Požiadavka na parametre potrubia vyplýva zo zásady z použitého vzduchotechnického zariadenia (klimatizačné jednotky, tepelné čerpadlá, výmenníky tepla a vzduchu, vetracie systémy a pod.). Jedná sa hlavne o rozmery a tesnosť potrubia. Je dôležité konzultovať výber potrubia s projektantom z oblasti vzduchotechniky. Existuje možnosť vybrať rovné rúry štandardného a tesného prevedenia.
Tvarovky
Kruhové vzduchotechnické tvarovky v našom sortimente zahŕňajú oblúky, odbočky, prechody, výfukové hlavice, protidažďové striešky, ukončovacie výfukové kusy vyrobené z pozinkovaného plechu a ďalšie. Na dopyt je možné vyrobiť tvarovky z materiálov ako sú antikoro, hliník, aluzinok. Kruhové potrubie a tvarovky dodávame v priemeroch 63 mm - 1600 mm. Tvarovky je možné dodať s tesnením s britom, ktoré zaručuje dokonalú tesnosť potrubného systému triedy C a D podľa EN 12237.
Pre kolená a T-kusy je potrebný štandardný rádius 150 mm, avšak pri hranatom vyhotovení sa spravidla používa R=0. Spojovací profil je namontovaný na konci každej štvorhranné tvarovky a potrubia. Medzi štandardné štvorhranné tvarovky patria:
- LKR: Priame štvorhranné potrubie
- LBR: Štvorhranné koleno s uhlami 90° alebo 45°, v pravouhlom prevedení
- LBXR: Štvorhranný oblúk s uhlami 90° alebo 45°, v zaoblenom prevedení
- LDR: Štvorhranná redukcia pre prechod medzi rôznymi rozmermi štvorhranného potrubia
- LBSR: Štvorhranný plynulý odskok potrubného systému
- LTTR: Štvorhranná odbočka v 90°, T-kus
- LEPR: Štvorhranný koncový kryt do potrubia
Spájanie a montáž potrubia
Spájanie potrubných komponentov nie je vôbec zložité, pričom sa používa niekoľko osvedčených metód, aby každý diel presne pasoval do rúry a bol pevne upevnený.
Spájanie kruhového potrubia
Kruhové potrubie (Mi) a tvarovky sa spájajú prostredníctvom vonkajších spojok (Ma). Skrutkami resp. nitovým spojom sa jednotlivé časti upevnia. Na dosiahnutie základnej tesnosti sa štandardne používajú hliníkové pásky. Pri zvýšených požiadavkách na tesnosť sa využíva systém s gumičkou alebo spájanie pomocou lisovaných prírub, resp. nerozoberateľných rýchlospojok.
Spájanie hranatého potrubia
Hranaté potrubie sa spája spravidla pomocou prírub. Jednou z efektívnych metód je, keď sa príruba vytvaruje priamo z plechu potrubia. Toto riešenie je kvalitnejšie, zaručuje 100% tesnosť na prírube a je ekonomickejšie, pretože predchádza netesnostiam spôsobeným nasadením príruby, ako je to pri lištových prírubách. Podľa veľkosti potrubia sa používajú dva typy prírub: FP 16 (resp. P20) pre menšie rozmery a FP 17 (P21) pre väčšie. Tesnosť spojov je ovplyvnená faktormi ako hrúbka materiálu, správne tmelenie a použitie dištančných tyčí.
Montáž hranatého potrubia
Montáž hranatého potrubia prebieha nasledovne:
- Tesniaca páska: Štandardne má rozmer 4x15 mm a musí mať hrúbku min. 4 mm.
- Špeciálne požiadavky: Pri zvýšených požiadavkách na tesnosť je potrebné použiť butylovú tesniacu šnúru.
- Aplikácia tesnenia: Tesniacu pásku je potrebné vždy prekryť a dôkladne spojiť s vnútornou stranou potrubia.
- Upevnenie: Používajú sa svorky „C“ a skrutky (M8) alebo nity.
- Profily: Jeden koniec potrubia má profil, ktorý je podobný ako pri kruhovom potrubí, zatiaľ čo druhý koniec potrubia je voľný.
MONTÁŽ štvorhranného VZT POTRUBIA • A P I A G R A s.r.o.
Izolácia potrubia

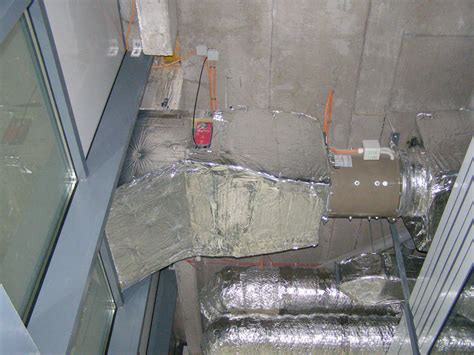

Izolácia na vzduchotechnickom potrubí plní funkciu tepelnú, protipožiarnu a akustickú. Správna izolácia je kľúčová pre efektívnu prevádzku systému a komfort v priestoroch.
Vhodnými materiálmi na vykonávanie izolácií kruhového potrubia sú lamelové pásy ORSTECH LSP, prípadne tiež izolačné návleky TERMOSLEEV alebo kaučukové izolácie K-FLEX. Pre štvorhranné potrubie sa používajú dosky ORSTECH H s hliníkovým polepom alebo kaučukové izolácie K-FLEX.
