Komplexný sprievodca zábradlím: Od noriem po špecifické aplikácie pri oporných múroch

Zábradlie slúži ako základný prvok ochrany ľudí pred pádom do hĺbky alebo pred vstupom do nebezpečného či zakázaného priestoru. Pri každej pochôdznej ploche stavby, kde je nebezpečenstvo pádu osôb a ku ktorej je možný prístup osôb, sa musí zabezpečiť ochranným zábradlím, prípadne inou zábranou, ktorá musí bezpečne odolávať zaťaženiu pôsobiacemu vo vodorovnom aj zvislom smere.

Zábradlie sa má zriadiť na voľnom okraji pochôdznej plochy v súlade so slovenskými technickými normami v závislosti od zatriedenia pochôdznej plochy. Bezpečnostné kritériá musia byť bezpodmienečne splnené, už kvôli kolaudácii. Zábradlie sa ale zároveň významne podieľa aj na estetike celého schodiska. Za voľný priestor sa nepovažuje priestor zakrytý konštrukciou, ktorá bezpečne znáša zaťaženie pešou prevádzkou.

Kedy je zábradlie nevyhnutné a kedy nie?

Zábradlie sa nemusí zriadiť v špecifických prípadoch:

• ak by bránilo základnej prevádzke, na ktorú je plocha určená,
• pri hĺbke voľného priestoru najviac 3 m, ak je na voľnom okraji pochôdznej plochy s bežnou alebo nízkou prevádzkou vytvorený nepochôdzny bezpečnostný pás široký najmenej 1 500 mm, ktorý je zreteľne vymedzený.

Schodisko, ktorého výška nepresahuje 50 cm, nemusí mať žiadne zábradlie.

Špecifické normy a výšky zábradlí

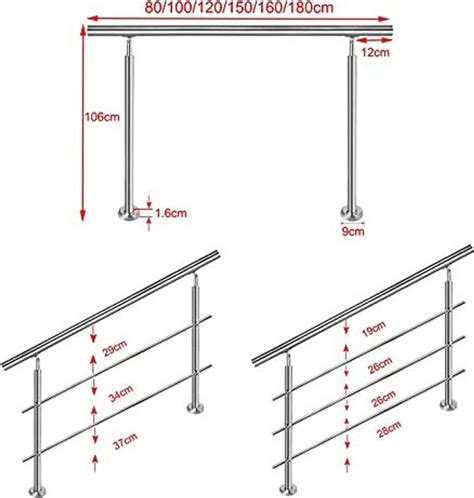

Minimálna dovolená výška zábradlia vrátane držadla je kľúčovým parametrom pre bezpečnosť. Všeobecne všetky zábradlia musia byť pevné, dobre ukotvené a dostatočne vysoké (v súlade s normou).

• Základná výška: 1 000 mm vo všetkých prípadoch, keď nie je predpísaná väčšia výška alebo dovolená znížená výška. Pre väčšinu schodísk sa používa základná výška zábradlia, čo je 100 cm.
• Znížená výška: 900 mm, ak je hĺbka voľného priestoru najviac 3 m. Pre nízke schody s najväčšou hĺbkou priestoru za zábradlím nižším ako 3 metre je možné použiť aj zníženú výšku a to 90 cm.
• Zvýšená výška: 1 100 mm, ak:
  • hĺbka voľného priestoru je väčšia ako 12 m,
  • pochôdzna plocha sa vo vzdialenosti menšej ako 1 m zvažuje k voľnému okraju sklonom väčším ako 10% alebo stupňovito, bez ohľadu na hĺbku voľného priestoru, ak nie je potrebné použiť zábradlie podľa písmena d),
  • vo voľnom priestore je ohrozenie látkami škodlivými zdraviu.
• Zvláštna výška: 1 200 mm, ak je hĺbka voľného priestoru väčšia ako 30 m.

Pri schodišti, prípadne pri šikmej rampe so zrkadlom musí najmenšia dovolená výška zábradlia zodpovedať slovenským technickým normám. Ak hrozí nebezpečenstvo pokĺznutia alebo prepadnutia, musí sa zábradlie pri podlahe zabezpečiť ochrannou lištou najmenej 100 mm vysokou.

Požiadavky na zábradlie v bytových domoch a priestoroch pre deti

V bytovom dome a v prevádzke určenej deťom musí byť zábradlie plné alebo s tabuľovou výplňou, so stĺpikovou výplňou zo zvislých tyčových prvkov alebo s mriežkovou výplňou. Medzery v zábradlí nesmú byť širšie ako 120 mm v bytovom dome a 80 mm v prevádzke určenej deťom. Pri výplni je bezpečnejšie zvislé členenie, pretože po prvkoch vodorovného členenia by mohlo dieťa ľahko vyšplhať a prepadnúť.

Šikmé zábradlie schodišťa a šikmej rampy musí sa zabezpečiť madlom umiestneným vo výške najmenej 900 mm a najviac 1 200 mm. Pri stavbe určenej na pobyt detí do šiestich rokov sa navyše musí umiestniť madlo vo výške najmenej 400 mm a najviac 500 mm a do dvanástich rokov vo výške najmenej 600 mm a najviac 700 mm. Držadlo zábradlia nesmie mať ostré hrany ani výstupy. Aby bolo možné madlo pohodlne užívať, malo by byť od steny odsadené aspoň o 4 cm. Často sa na madlá inštalujú bezpečnostné prvky v podobe výčnelkov znemožňujúcich kĺzanie detí.

Materiály a ich vývoj v konštrukcii zábradlí

Už od začiatku sa na zábradlie používal kameň. Najprv sa jednoducho opracovával pre murované plnostenné zábradlia, neskôr sa stali kamenné zábradlia výtvarným dielom kamenosochárov. V barokovom období sa začali užívať kovové zábradlia, najmä na reprezentatívnych stavbách. Použitie kovových zábradlí sa hojne rozšírilo v 19. storočí v podobe ozdobných liatinových dielcov. Rozvoj výroby oceľových valcovaných rúrok a profilov priniesol ďalšie možnosti pre návrhy a výrobu stĺpového zábradlia. V 20. storočí sa v stavebníctve presadil betón a to aj pre konštrukciu zábradlia. Začali sa vyrábať železobetónové plnostenné zábradlia.

V súčasnosti sa presadzujú kovové materiály vyžadujúce minimálnu údržbu, pretože u nich nie je potrebné obnovovať nátery zábradlia. V súčasnej architektúre sa stále viac teší obľube tvrdené sklo. Použitie plastov sa príliš nepresadzuje.

Súčasné typy zábradlí a ich vlastnosti

Zábradlie v interiéri, ale aj v exteriéri, môže mať rôzne materiálové prevedenie. Okrem toho klasického v dreve alebo kove, je zaujímavou voľbou sklenený variant zábradlia. „Nie, že by sa dnes od týchto materiálov masívne ustupovalo, ale do popredia sa derie klasická oceľ“, dopĺňa Peter Paksi, konateľ firmy J.A.P. Slovakia. „Zaznamenávame nárast dopytu pri zábradliach, ktorého základná konštrukcia je tvorená oceľovým rámom s rôznymi druhmi výplne.“

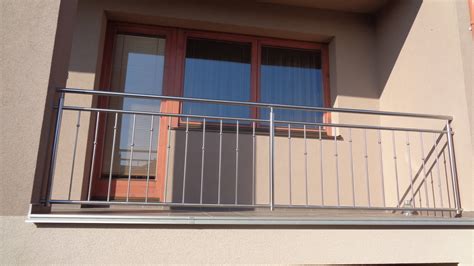

• Nerezové zábradlie: Ideálna voľba pre vonkajšie aj vnútorné použitie. Jeho výhody spočívajú predovšetkým v kvalite, jednoduchej montáži a elegantnom vzhľade. Všeobecne sa delia do troch základných typov podľa výplne a jej orientácie, a to na horizontálne, vertikálne a lankové. Obľúbeným doplnkom je drevené madlo dodávajúce zábradliu príjemný pocit pri dotyku.
• Drevené zábradlie: Považované za klasiku, z dosiek alebo z vyrezávaných stĺpikov a výplní. Tieto zábradlia môžu byť hladké a jednoduché alebo rôzne zdobené. Väčšinou sa vyrába z kvalitných materiálov (dub, buk, smrek, jaseň, javor). Konečná úprava sa potom vykonáva špeciálnym lakom, ktorý drevo ošetrí. Výhodou dreva je jeho skvelá prispôsobivosť a možnosť kombinácie s rôznymi materiálmi aj štýlmi. Nemusí byť dominantou iba vidieckeho štýlu, skombinovať ho možno aj s moderným vybavením. Navyše aj po finančnej stránke je dostupné. Jedinou nevýhodou, s ktorou sa musí počítať, je zvýšená údržba.
• Sklenené zábradlie: Veľmi elegantné a moderné riešenie, ktoré presvetlí priestor a disponuje vysoko bezpečnostnými vlastnosťami. Na trhu je k dispozícii viac druhov, napríklad celosklenené samonosné zábradlie bez rušivých stĺpikov alebo častejší variant so sklenenými tabuľami a nerezovými stĺpikmi.
• Hliníkové zábradlie: Obľúbený variant z viacerých dôvodov. Je ľahké, lacné, bezpečné a vhodné pre interiér aj exteriér. Okrem toho s ním nie je žiadna práca týkajúca sa údržby.
• Zábradlie z PVC: Madlá (zábradlia, podpery) z PVC sú už mnoho rokov štandardným riešením používaným v bytovej výstavbe na estetické a elegantné dotvorenie schodiskových zábradlí. Zábradlie je vyrobené z vysokokvalitného PVC materiálu s tzv. pamäťou, vhodného na tesné ohyby. Nevyžaduje si žiadnu údržbu. Medzi výhody patrí estetická povrchová úprava, príjemný pocit, farebné akcenty a bezúdržbovosť. Aplikuje sa na plochú tyč zábradlia schodiska (šírka 40 mm, hrúbka 5-8 mm) po nahriatí.
• Siete a laná: Vyznačujú sa originalitou a finančnou nenáročnosťou. Okrem toho, že sú rovnako bezpečné ako drevené alebo kovové zábradlia, dodajú celému priestoru svieži a moderný vzhľad. Pripevňujú sa prostredníctvom oceľových háčikov prichytených do pevnej konštrukcie, prípadne pomocou klincov. Siete sa vyrábajú aj z nerezovej ocele. Vyhľadávanejšie sú klasické lanové siete najrôznejších farieb, obzvlášť tam, kde sú deti.

Dizajnové varianty od J.A.P.

Moderné trendy v dizajne zábradlí kladú dôraz na jednoduchosť a nadčasovosť. „Prostá, nadčasová, jednoduchá konštrukcia, ktorá prirodzene splýva s ostatnými interiérovými prvkami v rovnakom duchu, má dnes zelenú. Je to požiadavka bytových architektov a dizajnérov, ktorej sa snažíme prispôsobiť,“ vysvetľuje Petr Paksi, konateľ firmy J.A.P. Zaznamenávajú nárast dopytu pri zábradliach, ktorého základná konštrukcia je tvorená oceľovým rámom s rôznymi druhmi výplne.

• Zábradlie BLADE: Zvislé aj pozdĺžne prvky sú z plochej ocele.
• Zábradlie SAME: Výplň oceľového rámu je vytvorená z plochej vodorovnej pásoviny.

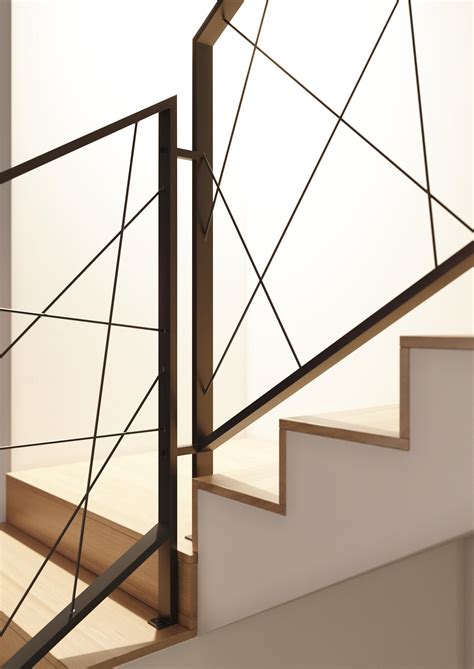

• Zábradlie FANTASY: Výplň oceľového rámu je tvorená oceľovými prútmi.
• Zábradlie ZIG ZAG: Konštrukcia je tvorená oceľovým rámom a výplňou z nerezových laniek.

Firma J.A.P. Slovakia je výrobca zábradlia s dlhou tradíciou. Zákazník sa tak môže spoľahnúť na kvalitu, odbornosť, dômyselné technické a dizajnové prevedenie a tiež na celkový servis od zamerania zábradlia, jeho vizualizácie, až po jeho profesionálnu montáž. V prípade certifikovanej montáže výrobca predlžuje záruku až na skvelých päť rokov.

Inštalácia a ukotvenie zábradlí

Bezpečnosť zábradlia sa odvíja od jeho stability, preto je potrebné venovať pozornosť aj jeho ukotveniu do stien alebo do schodiska. Stĺpiky by mali byť od seba vzdialené cca 1 meter. Počet stĺpikov sa odvíja od dĺžky schodiska.

Často sa používajú zabetónované kotevné dosky, na ktoré je prvok zábradlia dodatočne privarený. V súčasnosti sa ale používa tiež kotvenie prostredníctvom chemických alebo mechanických kotiev, kde podporu tvorí skôr pevný kĺb. Pri vodorovných kotveniach vonkajších zábradlí na balkónoch a lodžiách je možné sa stretnúť aj s posuvným kotvením umožňujúcim vlastnému zábradliu dilatačné pohyby spôsobené teplotnými zmenami. Pri dodatočnom kotvení prvkov zábradlia je potrebné dodržať konštrukčné predpisy výrobcov kotiev.

Prípadová štúdia: Zábradlie na oporných múroch v Nitre

Bezbariérový chodník a zábradlia na oporných múroch sú dôležitou súčasťou infraštruktúry. Predmetom jednej akcie je vybudovanie bezbariérového chodníka a zábradlia na oporných múroch na sídlisku Diely III v Nitre, na ulici Viničky. Oporné múry boli zrealizované približne v roku 1990 bez zábradlí. V priestore na existujúcich oporných múroch je navrhnuté oceľové zábradlie z tenkostenných profilov 50x35x3 mm a oceľových tyčí ø 15 mm v celkovej dĺžke 190,80 bm. Výška zábradlia je 1100 mm. Pravidelný rytmus jeho zvislých stĺpov narúša nevýraznú monotónnu líniu existujúceho oporného múru. Zábradlie bude kotvené na existujúcu hornú betónovú plochu oporného múru. Zábradlie je kotvené cez oceľové platničky 200x200x5 mm, pomocou svorníkových kotiev s prstencom M2 10x110 do existujúceho oporného múru. Povrchová úprava zábradlia je 1x základný a 2 x vrchný polyuretánový náter. Farba je RAL 7012 šedá.

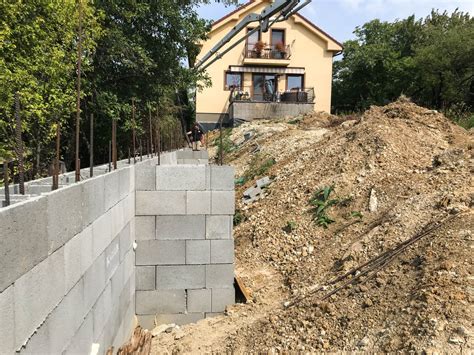

Konštrukčné detaily oporných múrov

Vystupujúce časti existujúceho oporného múru - vrchná hrana základového trámu veľko-rozmerových pilót a vystupujúca železobetónová predstena budú očistené tlakovou vodou po celej dĺžke oporného múru.

Tabuľka nižšie porovnáva kľúčové parametre dvoch oporných múrov, na ktorých sa realizuje inštalácia zábradlia a súvisiace stavebné úpravy:

Základové pomery a zakladanie sú hodnotené podľa geologického prieskumu ako zložité. Podzemná voda nemá agresívne vlastnosti na betónové konštrukcie a jej agresivita na železné materiály je veľmi nízka. V objekte sú kovové konštrukcie, ktoré je potrebné počas jej životnosti chrániť proti korózii.
