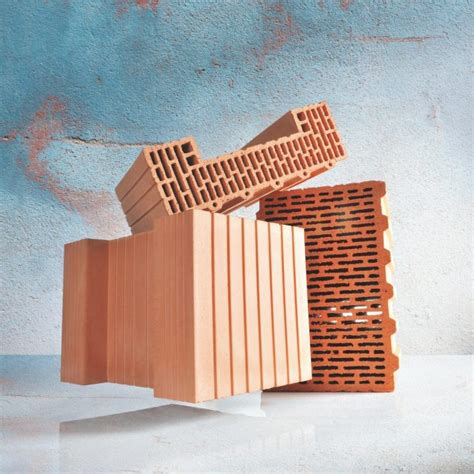

Kompletný tehlový stavebný systém Porotherm nie sú len tehly. Žiaden dom nemôže byť bez okien, dverí a stropu, preto Porotherm ponúka komplexné riešenia pre všetky kľúčové horizontálne nosné konštrukcie. Preklady predstavujú organickú súčasť tehlového stavebného systému Porotherm. Keramické preklady pre okná a dvere sú vyplnené tvarovky a sú súčasťou tehlového systému portfólia Porotherm. V tejto produktovej skupine nájdete prvky pre vodorovné nosné konštrukcie ako sú preklady a stropný systém.
Charakteristiky a výhody keramických výrobkov Porotherm
Za povšimnutie stojí už samotný fakt, že tehla sprevádza ľudskú kultúru niekoľko tisícročí. Pálené tehly predstavujú optimálnu a vyváženú kombináciu stavebno-fyzikálnych vlastností. Celá produktová rada Porotherm vzniká vypaľovaním v tehliarskej peci, kde sa teplota pohybuje okolo 900° C. Vďaka výpalu tehliarske výrobky získavajú svoj nezameniteľný charakter a mnohé výhody oproti ostatným murovacím materiálom, ktoré sa vyrábajú mokrou technológiou.
Tepelnoizolačné vlastnosti a vlhkosť
Keď hovoríme o tepelnoizolačných vlastnostiach obvodových stien nesmieme zabúdať na veľmi dôležitú okolnosť, ktorá výrazne ovplyvňuje tepelnoizolačné parametre v praxi. Reč je o vlhkosti v murive. Suchý stavebný materiál je zárukou deklarovaných tepelnoizolačných vlastností. Túto výhodu treba využiť aj pri stavbe domu. Tehly a tvarovky pre preklady vychádzajú z pece v absolútne suchom stave bez akejkoľvek výrobnej vlhkosti. Avšak aj v prípade, že počas výstavby tehlové murivo navlhne, po ukončení (zakrytí) stavby sa dokáže tejto vlhkosti zbaviť podstatne rýchlejšie ako iné materiály.
Tvarová a rozmerová stálosť
Technológia výroby vypaľovaním je zárukou ďalšej dôležitej vlastnosti, ktorou je tvarová a rozmerová stálosť. Počas výpalu prebehnú v materiáli nevratné fyzikálno-chemické zmeny a tehla, rovnako ako preklady, nadobúdajú tvarovú a rozmerovú stabilitu. Objemové zmeny pálených stavebných materiálov v dôsledku vysychania alebo navlhnutia sú prakticky nulové. U tehlového muriva a prekladov je riziko vzniku trhlín znížené na minimum, preto je veľmi dobrým podkladom pod omietky.
Typy a parametre prekladov Porotherm
Keramické preklady Porotherm sú tzv. prefabrikátmi. Znamená to, že výrobok, v tomto prípade preklad, je certifikovaný a pravidelne testovaný výrobok s garantovanými technickými parametrami od výrobcu. Pri správnej montáži poskytuje záruku, že konštrukcia s použitím prekladu bude plniť svoju funkciu. Keramické preklady nadobúdajú úplnú únosnosť až po osadení do cementovej malty. Preklad sa má správne osadiť na maltové lôžko. Pri osadení prekladov okien a dverí do obvodového muriva, je dôležité dodržať statický návrh, ktorý určí počet prekladov na stavbe. Kompletný preklad nad otvorom sa zhotoví vyskladaním z potrebného počtu prefabrikátov, v závislosti od hrúbky steny. Preklady sa môžu skracovať pílením pomocou vhodného náradia, nie však sekaním. Hrúbka ložnej škáry správne zabudovaného prekladu má byť rovnaká ako hrúbka muriva.
Uložení překladů Porotherm KP 7

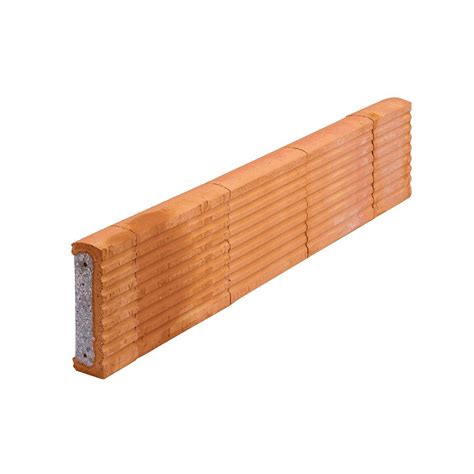

Preklady Porotherm KP 7
Keramické preklady Porotherm KP 7 sú nosné (zaťažiteľné) hneď po zabudovaní, bez potreby montážneho podoprenia. Sú to prefabrikáty, betónované do špeciálnych keramických tvaroviek, ktoré vytvárajú priestor pre súvislý betónový prierez vystužený betonárskou výstužou. Kompletný preklad nad otvorom sa zhotoví vyskladaním z potrebného počtu prefabrikátov v závislosti od hrúbky steny, resp. od zaťaženia. Preklady Porotherm KP 7 majú univerzálne použitie v murovaných stenách pre otvory s rozpätím 0,75 až 3,00 m. Ich výška je zhodná s výškou tehál Porotherm, z čoho plynie aj ich veľká výhoda: pokiaľ sú výšky parapetov a okenných otvorov navrhnuté v celých násobkoch výšky tehál, preklady KP 7 sa dajú zabudovať bez potreby rezania tehál za účelom vyrovnania výšok. Veľkou prednosťou prekladov KP 7 je aj to, že sa v rámci neho dá jednoducho vyriešiť tepelná izolácia prekladu v celej výške. Vyrábajú sa v dĺžkach od 1,00 m do 3,25 m odstupňovaných po 0,25 m pre rozpony 0,75 až 2,75 m. Preklad má v reze rozmery 70 x 238 mm. Preklady Porotherm sa ukladajú na výšku (t.j. na svoju kratšiu stranu) do lôžka z cementovej malty zásadne na celé tehly. Preklady KP 7 netreba počas montáže podopierať.
Spriahnuté preklady Porotherm (KPP 10, KPP 12, KP 11.5, KP 14.5)
Samotné keramické predpäté preklady Porotherm KPP 12 nie sú nosné (zaťažiteľné). Kompletný, tzv. spriahnutý preklad vznikne z potrebného počtu predpätých prekladov po vymurovaní alebo vybetónovaní tzv. tlačenej zóny nad prekladom. Preklady Porotherm KPP 12 majú univerzálne použitie v murovaných stenách pre otvory s rozpätím 0,50 až 2,75 m. Sú vhodné predovšetkým na zhotovenie prekladov vo vnútorných nosných a nenosných stenách. Vyrábajú sa v dĺžkach od 1,00 m do 3,00 m odstupňovaných po 250 mm pre rozpätia otvorov 0,75 až 2,75 m. Predpäté preklady Porotherm KPP 12 tvoria ťahanú oblasť prierezu spriahnutého prekladu. Preklady Porotherm sa ukladajú do lôžka z cementovej malty zásadne na celé tehly. Pred murovaním alebo betónovaním tlakovej zóny treba preklady podoprieť a to na maximálny rozpon 1,00 m.
Keramické preklady Porotherm KPP 10 sú prefabrikáty z predpätého betónu zhotovené do keramických tvaroviek. Číslo v názve označuje šírku prekladu v cm. Samotné preklady nie sú nosné. Nosný prvok, tzv. spriahnutý preklad, vznikne z potrebného počtu prekladov Porotherm KPP 10 až po zhotovení murovanej alebo betónovej tlačenej zóny nad prekladom. Predpäté preklady Porotherm KPP 10 tvoria ťahanú oblasť prierezu spriahnutého prekladu. Preklady Porotherm KPP 10 majú univerzálne použitie v murovaných stenách pre otvory okien a dverí s rozpätím 0,75 až 3,00 m.
Preklady KP 11,5 a KP 14,5 sú prefabrikáty z vystuženého betónu, zhotovené do keramických tvaroviek. Tieto preklady samostatne nie sú nosné. Nosný prvok, tzv. spriahnutý preklad, vznikne z potrebného počtu prekladov Porotherm až po zhotovení murovanej alebo betónovej tlakovej zóny nad prekladom, pričom preklady Porotherm KP 11,5 a preklady KP 14,5 tvoria ťahanú oblasť spriahnutého prekladu.

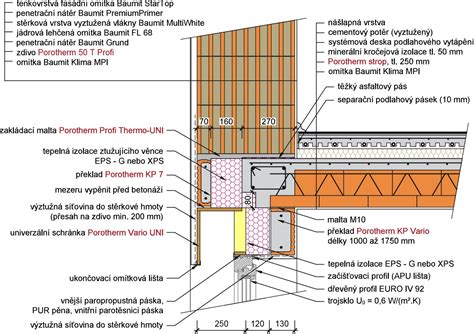

Roletové a žalúziové preklady Porotherm KP Vario a Vario UNI
Roletové a žalúziové preklady Porotherm KP Vario sa používajú ako nosné prvky nad okennými a dvernými otvormi v murovaných obvodových stenách s možnosťou zabudovania vonkajších roliet alebo žalúzií. Skladajú sa z dvoch dielov - z vnútorného nosného dielu, čo je železobetónový preklad s keramickým povrchom a z vonkajšieho tepelnoizolačného dielu, do ktorého sa osadzuje roletová alebo žalúziová schránka.
Preklady KP Vario a preklady KP Vario UNI sú kombinované prvky pozostávajúce z nosného prekladu a z univerzálnej roletovej/žalúziovej schránky, do ktorej sa osadzuje navíjací mechanizmus rolety alebo žalúzie. Nosná časť sa vyrába v dvoch vyhotoveniach v závislosti od dĺžky prekladu. Univerzálna schránka pre rolety i žalúzie Vario UNI má rovnaký tvar pre všetky dĺžky prekladu. Je vyrobená z prevažnej časti z materiálu Purenit a PUR dosky. Výstavba rodinných domov, či už ide o požiadavku pre nízkoenergetickú úroveň, alebo o stavbu domu s nulovou spotrebou energie, sa nezaobíde bez vonkajšieho tienenia. Preklady Porotherm KP Vario UNI sa skladajú z vnútorného nosného dielu, čo je železobetónový preklad s keramickým povrchom a z vonkajšej schránky, do ktorej sa osadzuje navíjací mechanizmus rolety alebo žalúzie. Preklady Porotherm KP Vario do dĺžky 1750 mm sú nosné bez ďalších spolupôsobiacich prvkov zhotovených na stavbe. Preklady Porotherm KP Vario dĺžky 2 000 mm a dlhšie sú navrhnuté ako preklady spriahnuté. Spriahnutie (spolupôsobenie) so stužujúcim vencom v rovine stropnej konštrukcie je zabezpečené zváranou priestorovou výstužou, ktorá vyčnieva z prefabrikovaného ŽB prekladu.
Preklady Porotherm KP XL
Preklady KP XL sú určené na preklenutie otvorov s rozpätím nad 3,00 m. Je to riešenie, ktoré pozostáva z nasledovných prvkov, ktoré tvoria jeden predajný celok: preklady Porotherm KP Vario s vyčnievajúcou priestorovou výstužou, doplnková nosná výstuž a doplnková pomocná výstuž (spony a rozpery). Z nich sa na stavbe vyskladá zostava, ktorá sa zaleje betónom.
Prehľad typov prekladov Porotherm
| Typ prekladu | Nosnosť po zabudovaní | Univerzálne použitie pre rozpätie (m) | Špecifiká | Podoprenie počas montáže |
|---|---|---|---|---|
| Porotherm KP 7 | Áno (ihneď) | 0,75 - 3,00 | Výška zhodná s tehlami, jednoduchá tepelná izolácia | Nepotrebné |
| Porotherm KPP 10/12, KP 11.5/14.5 | Nie (až po vytvorení tlačenej zóny) | 0,50 - 2,75 (KPP 12); 0,75 - 3,00 (KPP 10) | Tvoria ťahanú oblasť spriahnutého prekladu, pre vnútorné aj vonkajšie steny | Potrebné (max. rozpon 1,00 m) |
| Porotherm KP Vario/Vario UNI | Áno (do 1750 mm), pre dlhšie spriahnuté | Podľa dĺžky prekladu | S možnosťou zabudovania roliet/žalúzií, s tepelnoizolačnou schránkou | Závisí od dĺžky |
| Porotherm KP XL | Áno (po zaliatí betónom) | Nad 3,00 | Komplexné riešenie pre veľké otvory | Potrebné |

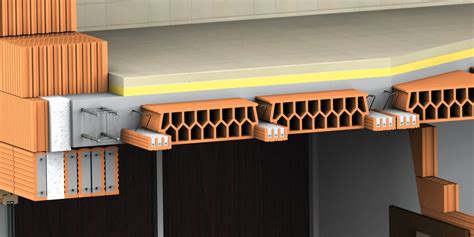

Stropný systém Porotherm
Strop Porotherm je montovaný stropný systém z nosníkov a vložiek, ktorý sa priamo na stavbe zaleje betónom požadovanej triedy. Hlavnými prvkami stropného systému sú keramické predpäté stropné nosníky (KPSN) a keramické stropné vložky (KSV). Doplnkovým prvkom sú vencové tehly s tepelnoizolačnou vrstvou (VT). Stropný systém Porotherm je určený na zhotovenie stropov s rozpätím 1,5 až 7,75 m. Je určený pre prevažne statické zaťaženie. Pri obvodovom murive bežne osadzujeme jeden nosný preklad z exteriérovej strany a zvyšné nosné preklady z interiéru. Zvyšok priestoru sa vyplní tepelnou izoláciou.

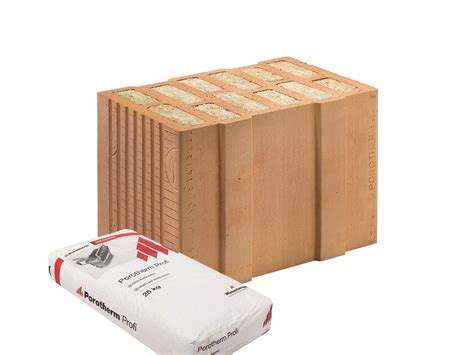

Systém murovania Porotherm Profi
Tlak na tehliarske murovacie prvky, rovnako ako aj na ostatné stavebné materiály, zo strany najrôznejších normových požiadaviek neustále narastá. Tento tlak je určujúcim faktorom ich vývoja. Prívlastok Profi je záruku rýchleho a presného murovania v podmienkach bežných stavieb. Tehly Porotherm Profi majú brúsené ložné plochy, ktoré sú rovné a navzájom rovnobežné s toleranciou výškového rozmeru ± 1 mm. Výška tehál 249 mm je prispôsobená novému spôsobu murovania.
- Prvým dôležitým krokom ešte pred založením prvého radu tehál je výškové zameranie základovej dosky v miestach budúcich stien pomocou nivelačného prístroja. Zameranie robíme po natavení izolačných pásov v miestach stien.
- Prvý rad tehál sa zakladá na vrstvu klasickej malty (vápennocementovej), ktorá musí vyrovnať všetky nerovnosti základovej dosky. Pri nanášaní zakladacej malty nám pomôže pracovná pomôcka na murovanie - nivelačná súprava, pozostávajúca z dvoch nastaviteľných urovnávacích líšt, pomocou ktorých sa nastavuje hrúbka a šírka nanášanej maltovej vrstvy. Okrem nivelačnej súpravy je na urovnanie maltového lôžka potrebný nivelačný prístroj, nivelačná lata a hliníková murárska lata dĺžky min. 3.
- Od druhého radu sa tehly Porotherm Profi murujú na maltu pre tenké škáry. Malta sa na ložné plochy tehál nanáša pomocou špeciálneho valca so zásobníkom, ktorý zaručuje rovnomerné nanášanie malty na ložnú plochu tehál. Valcom pohybujeme vždy len smerom k sebe. Pri správnej konzistencii zostáva malta na rebrách tehly a nezateká do dutín. Do takto natiahnutej tenkej vrstvy malty ukladáme nasledujúci rad tehál.
- Napojenie vnútornej nosnej steny na obvodovú sa môže riešiť aj pomocou plochých nerezových kotiev, ktoré sa vopred zamurujú do obvodovej steny v požadovanom mieste.
