Domový rozvádzač Schneider: Kompletný sprievodca zapojením a výberom

Zabezpečenie efektívnej a bezpečnej elektroinštalácie vo vašom rodinnom dome je prvoradé pre bezpečnosť a funkčnosť vášho domova. Zapojenie rozvádzača v rodinnom dome je kľúčovým krokom pre bezpečnú elektroinštaláciu. V tomto článku vás prevedieme starostlivým procesom zapojenia rozvádzača, objasníme základné princípy elektrickej inštalácie, dôležitosť dodržiavania bezpečnostných postupov a poskytneme komplexný návod, ako krok za krokom správne vykonať prácu. Rozvodná skrinka zosobňuje bezpečnosť, prehľad a funkčnosť každej elektroinštalácie.

Pochopenie terminológie: Rozvodná skrinka, rozvádzač a rozvodnica

V oblasti elektroinštalácií sa často stretávame s rôznymi pojmami, ktoré môžu byť pre laika mätúce. Rozvodná skrinka, modulárny rozvádzač, bytová rozvodnica, ističová skrinka - to všetko sú synonymá pre zariadenie, ktoré slúži na istenie a reguláciu jednotlivých elektrických obvodov v objekte. Hoci predajcovia a elektrikári môžu používať rôzne označenia, ich základná funkcia je rovnaká: bezpečne spravovať elektrickú energiu.

Rozvodová skrinka je presne ten objekt, ktorý človek doma alebo v kancelárii hľadá, keď mu vyhodí prúd ističe. Obvykle sa nachádza pri vchodových dverách domu alebo v technickej miestnosti a obsahuje už dopredu vsadené DIN lišty a mostíky na vodiče. Zatiaľ čo bežná rozvodná skrinka je často vyrobená z plastu, existujú aj robustnejšie verzie, napríklad z ocele, ktoré poskytujú vyššiu ochranu pred mechanickým poškodením alebo prienikom nečistôt. Elektromerový rozvádzač, na rozdiel od bežnej rozvodnej skrinky, má zvyčajne presklené okienko na odpočet elektromeru. Pri výbere vhodnej rozvodnej skrinky je dôležité zohľadniť nielen veľkosť a počet modulov, ale aj špecifické nároky elektroinštalácie v danom objekte.

Kľúčové fázy návrhu a realizácie elektroinštalácie

Zabezpečenie bezpečnej elektroinštalácie, najmä pokiaľ ide o rozvody v rodinnom dome, je dôležitou úlohou, ktorá si vyžaduje dôkladnú pozornosť. Tento komplexný sprievodca sa krok za krokom zaoberá tým, ako dosiahnuť bezpečnú elektrickú inštaláciu. Proces sa začína dôkladným naplánovaním rozmiestnenia podľa požiadaviek na napájanie domu.

Normy a zodpovednosť

Elektroinštalácia musí byť navrhnutá a zrealizovaná v súlade s platnými normami, najmä STN 33 2000 (súbor pre nízke napätie), STN EN 62305 (ochrana pred bleskom), STN EN 61643 (SPD) a ďalšími súvisiacimi predpismi. Článok je informačný a nenahrádza projekt elektroinštalácie ani revíznu správu. Pri novostavbe rodinného domu alebo väčšej rekonštrukcii je projekt elektroinštalácie prakticky nevyhnutný. Elektrikár sa potom riadi projektom a navrhnutým riešením.

Postup krok za krokom: 7 kľúčových oblastí

Praktické je postupovať v 7 krokoch, ktoré zabezpečia komplexný a bezpečný návrh elektroinštalácie. Tieto kroky sú kľúčové pre investorov rodinných domov, projektantov a profesionálnych elektrikárov. Nižšie uvedená tabuľka zhrňuje celý 7-krokový postup.

Krok 1: Pripojenie a hlavný istič

Prvým krokom je vyriešenie spôsobu pripojenia domu k distribučnej sieti a rezervovaného príkonu. Pri návrhu hlavného prívodu sa odporúča použiť kalkulačku na dimenzovanie hlavného prívodu pre dom/byt. Už pri projekte je rozumné počítať s rezervou príkonu.

Krok 2: Uzemnenie, hlavné pospojovanie (HUS) a ochrana pred bleskom

Druhým krokom je riešenie uzemnenia, hlavného pospojovania (HUS), prípadného bleskozvodu a koordinácie SPD (zvodičov prepätia). Kvalitné uzemnenie je súčasťou komplexnej ochrany pred bleskom a prepätím.

Krok 3: Návrh okruhov, prierezov káblov a trás vedenia

Tretím krokom je návrh počtu a rozdelenia okruhov, prierezov káblov a trás vedenia. Pri väčších vzdialenostiach (napr. garáž, studňa) treba overiť úbytok napätia a prípadne zvoliť väčší prierez. Pri DC obvodoch (napr. FVE) sú tiež špecifické požiadavky. Okruhmi myslíme zásuvkové, svetelné či samostatné okruhy pre spotrebiče nad 2 000 W (tak kážu normy). Na jednom okruhu môžete mať viac svietidiel a viac vypínačov. Konkrétne zásuviek povoľuje norma 10 (áno, aj dvojzásuvku počíta ako jednu). Závisí od veľkosti domu a počtu miestností, ale bežne je rozumné mať samostatné okruhy pre kuchyňu, každú kúpeľňu, technickú miestnosť, garáž alebo dielňu a exteriér. Odporúča sa postupovať tak, aby sa vám nestalo, že pri jednej prasknutej žiarovke vám zhasne celý dom, alebo pri probléme s jedným spotrebičom vypadnú všetky ďalšie v dome.

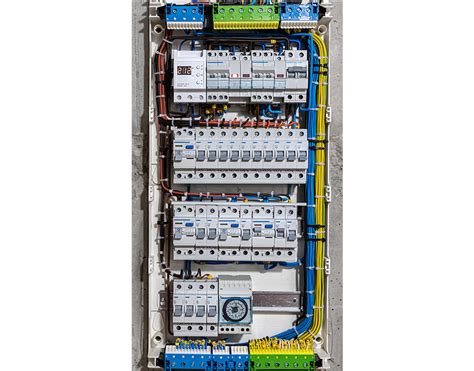

Krok 4: Návrh a usporiadanie domového rozvádzača

Štvrtým krokom je návrh a usporiadanie domového rozvádzača. Horná časť rozvádzača obvykle obsahuje SPD (zvodiče prepätia), hlavný istič a prípadné prepínacie prvky. Ističe a prúdové chrániče nie sú všetko, čo by v rozvodnici malo byť. Dôležité je tiež mať dostatočnú rezervu miesta v rozvádzači pre prípadné budúce rozšírenia, napríklad pre FVE a wallbox.

Ističe: Ochrana pred preťažením a skratom

Hlavnou úlohou ističov je ochrana elektrických obvodov pred preťažením a skratom. V prípade poruchy istič automaticky preruší dodávku elektrického prúdu, čím zabráni poškodeniu spotrebičov a potenciálnemu riziku požiaru. V jednom dome by malo byť dostatočné množstvo okruhov, aby sa predišlo situácii, kedy pri poruche jedného spotrebiča vypadne celý dom.

Prúdové chrániče (RCD) a RCBO: Kľúč k bezpečnosti

Prúdové chrániče sú kľúčovou súčasťou ochrany pred úrazom elektrickým prúdom. Normy vyžadujú prúdové chrániče pre zásuvkové obvody v obytných budovách s určitými výnimkami. V praxi sa odporúča mať všetky bežné zásuvkové okruhy chránené RCD alebo RCBO. Tieto zariadenia poskytujú dodatočnú úroveň ochrany pred úrazom elektrickým prúdom. Prúdový chránič deteguje rozdiel v prúde tečúcom do spotrebiča a z neho. Ak je tento rozdiel nebezpečne vysoký (čo naznačuje únik prúdu, napríklad cez ľudské telo), chránič okamžite preruší obvod. Hoci sú drahšie ako ističe, ich prínos k bezpečnosti je neoceniteľný. Je dôležité nezveriť celý dom pod jeden alebo dva prúdové chrániče, ale rozdeliť okruhy do viacerých menších skupín. Kým istič stojí niekoľko eur, prúdový chránič okolo 30 €. Ak nastane porucha nejakého svietidla a máte všetky okruhy na jednom chrániči, zhasne celý dom.

• Minimum: Jeden RCD pre viac okruhov (napr. väčšiu časť domu).
• Odporúčané riešenie: Viac RCD rozdelených podľa skupín okruhov: kuchyňa, kúpeľne, technická miestnosť, garáž/exteriér, obytné miestnosti.
• Future-proof / komfort: Použitie RCBO (kombinovaný istič s RCD) pre kľúčové okruhy: práčka, sušička, kuchyňa, technická miestnosť, dielňa, wallbox.

Ochrana pred prepätím (SPD)

Ochrana pred prepätím (SPD) musí byť riešená v súlade s externou ochranou (bleskozvod) a typom napájania. Tieto komponenty sú nevyhnutné pre komplexnú ochranu pred bleskom a prepätím v elektrickej sieti. Zvodiče prepätia zachytávajú nebezpečné prepätie a odvádzajú ho do zeme, čím chránia citlivú elektroniku pred poškodením. Ich inštalácia si vyžaduje plánovanie a prispôsobenie umiestnenia ostatných prvkov v rozvodnici.

Hlavný vypínač a spínacie prvky

V rozvodnici by ste mali tiež mať hlavný vypínač. Hoci v nových domoch sa hlavný istič často nachádza v elektromerovom rozvádzači, v bytovej rozvodnici by mal byť prítomný modulárny hlavný vypínač. Ten umožňuje bezpečné a rýchle odstavenie celej elektroinštalácie v prípade potreby údržby, opráv alebo pri riešení problémov. Medzi ďalšie elektroinštalačné prvky patria rôzne spínacie prvky ako relé, stykače a pod. Môžete ich používať na automatizované alebo diaľkové spínanie osvetlenia či rôznych spotrebičov, čím zvyšujú komfort a energetickú efektivitu.

Moduly a iné prvky

Príkladom je modul zvončeka, ktorý sa nacvakne na DIN lištu, podobne ako istič. Okrem základných ochranných prvkov môže rozvodnica obsahovať aj rôzne ďalšie moduly.

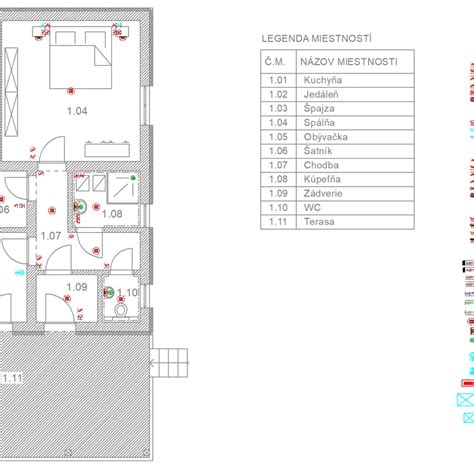

Krok 5: Rozmiestnenie zásuviek, vypínačov a osvetlenia

Piatym krokom je konkrétne rozmiestnenie zásuviek, vypínačov a ovládania svetiel v miestnostiach. Pri návrhu osvetlenia odporúčame preštudovať si špecializované články o výbere svietidiel a osvetlenia pre dom a byt, ako aj o farebnej teplote svetla (teplá alebo studená biela). Pre stabilné internetové pripojenie (home office, TV, multimédiá, smart home) má zmysel riešiť aj štruktúrovanú kabeláž. Odporúčame postupovať v dvoch krokoch: najprv si pozrieť špecializované články pre kuchyňu, kúpeľňu a technickú miestnosť/garáž a podľa nich si ujasniť požadovaný komfort a počet okruhov.

Krok 6: Umiestnenie rozvodnej skrinky: Dostupnosť a bezpečnosť

Ešte pred samotným návrhom schémy rozvodnej skrine a jej zapojením je potrebné zvážiť jej vhodné umiestnenie. Základným pravidlom pre umiestnenie rozvodovej skrinky v interiéri domu, bytu alebo kancelárie je dostupnosť. To znamená žiadne skrývanie v skrini alebo šatníku a taktiež nie na schodisku. Najčastejšie preto poistkovú skrinku nájdete pri vstupných dverách alebo v technickej miestnosti. Je totiž nevyhnutné dostať sa k nej nielen pre odborníka, ale aj majiteľa či obyvateľa nehnuteľnosti, ktorý by mal bez problémov dokázať vypnúť či zapnúť zvolený okruh alebo nahodiť ističe.

Elektrická rozvodná skrinka v byte, ktorý nie je novostavbou, má svoje logické opodstatnenie presne na mieste, kde je. Ak budete riešiť rekonštrukciu elektrických rozvodov v staršej bytovke, polohu rozvodnej skrinky radšej zachovajte práve pri vstupných dverách - v blízkosti elektromeru. O to menej drážkovania do železobetónu vás čaká. Je dôležité si uvedomiť, že ukrývanie rozvodnice do vstavaných skríň alebo iných nábytkových zostáv nie je bezpečné. Okolo rozvodnice by mal voľne prúdiť vzduch kvôli chladeniu komponentov. Okolie rozvodnice by malo byť nehorľavé, čo drevené skrine, oblečenie alebo iné horľavé materiály rozhodne nespĺňajú. Okrem toho, obmedzený prístup môže v prípade núdze spôsobiť nebezpečné oneskorenie. Ak sa vám vzhľad rozvodnice nepáči, je lepšie investovať do esteticky príťažlivejšieho modelu, ako ju skrývať.

Krok 7: Výchozia revízia a dokumentácia

Posledným krokom je výchozia revízia, dokumentácia stavu a úvaha o budúcom rozšírení. Elektroinštalácia vrátane zapojenia rozvodnice by mala byť ukončená revíziou (prvou odbornou prehliadkou a odbornou skúškou). Po dokončení zapojenia je nevyhnutné nalepiť na čelný kryt rozvodnice certifikát o vykonaní elektroinštalácie a tiež detailnú schému rozvodnice. Tieto dokumenty sú kľúčové pre budúcu údržbu, revízie a rýchlu orientáciu v systéme.

Výber správnej rozvodnej skrinky

Aby ste vedeli vybrať vhodnú rozvodnú skrinku, je potrebné prispôsobiť výber danej elektroinštalácii a konkrétnym nárokom na rozvody. V každom byte alebo dome môžu byť totiž iné.

Veľkosť a kapacita

Najdôležitejším parametrom rozvodnice je veľkosť. Tá sa odvíja od počtu pozícií pre moduly, ktoré do nej môžete osadiť. Platí, že 1 pozícia = 1 jednofázový (jednopólový) istič. Keď budete vyberať rozvodnicu podľa počtu pozícií, nezabudnite na dostatočnú rezervu. Odporúčame aspoň takých 30 %. Ale ak vopred viete, že budete do rozvodnice pridávať ističe a ďalšie prvky napríklad pre prístavbu či garáž, pokojne nechajte aj 50 % rezervu. Samostatne stojaca rozvodná skriňa je určená pre veľmi veľké domy s množstvom elektroinštalačných prvkov (napr. Smart Home, inteligentná elektroinštalácia) a hodí sa na uchytenie do zeme.

Materiál a odolnosť

Najčastejšie sa stretnete s plastom. Pri drahších rozvodniciach nájdete odolnejšie plechové dvierka (niežeby plast nič nevydržal, ale pri častom otváraní je plech skrátka odolnejší). Existujú aj celokovové rozvodnice, ale stoja často až 2-krát viac než plastové. Aký je rozdiel medzi výberom vhodnej rozvodnej skrinky do exteriéru a do interiéru? Minimálne v jej odolnosti. Okrem toho, že platia všetky vyššie uvedené kritéria, ktoré by ste pri výbere mali zvážiť, v tomto prípade je potrebné zohľadniť aj náročnejšie prostredie alebo riziko mechanického poškodenia. O odolnosti voči nečistotám a vode v rôznom stupni hovorí trieda krytia a označuje sa dvojčíslom spojeným s písmenami IP.

Dizajn a praktickosť

Farba rozvodníc je najčastejšie biela, ale stretnete sa aj s inými. Niektoré rozvodnice majú nepriehľadné plastové dvierka, iné zase priehľadné okienko z čistého priehľadného alebo dymového plexiskla. Výhodu majú v tom, že okamžite vidíte, ktorý istič či chránič je „zhodený“ bez toho, aby ste skrinku museli otvoriť.

Proces zapojenia rozvodnej skrinky: Výlučne pre odborníkov

Montáž, respektíve zapojenie rozvodnej skrinky, by mal riešiť len odborník, elektrikár s platným osvedčením. Nielen preto, že si to vyžaduje legislatíva, ale taktiež preto, že samotné zapojenie so sebou prináša úskalia, ktoré môžu prekvapiť aj skúseného majstra.

Príprava a montáž komponentov

Prvým krokom je skompletizovanie rozvodnice. U nás zakúpite (alebo váš elektrikár zakúpi) prázdnu rozvodnicu - väčšinou obsahuje iba DIN lišty, na ktoré sa nacvakávajú ističe, prúdové chrániče a podobné modulárne prvky. Elektrikár do rozvodnice urobí otvory (väčšinou sú okienka vylamovacie) v miestach, kade pôjdu káble. Potom si prípadne osadí DIN lišty, ak v rozvodnici nebudú alebo mu nebude vyhovovať ich rozmiestnenie. Následne osadí modulárne prvky a svorkovnice.

Prepojenie a označovanie vodičov

Všetky komponenty sú prepojené pomocou špeciálnych vodičov (používajú sa lankové s nalisovanými dutinkami) podľa navrhnutej schémy. Pri zapojení rozvodnej skrine je veľmi dôležité označiť každý jeden drôt v rozvodnej skrinke. Ističe, chrániče a stykače zapájajte výhradne podľa navrhnutej schémy, aby sa v budúcnosti predišlo komplikáciám alebo zdĺhavým skúmaním.

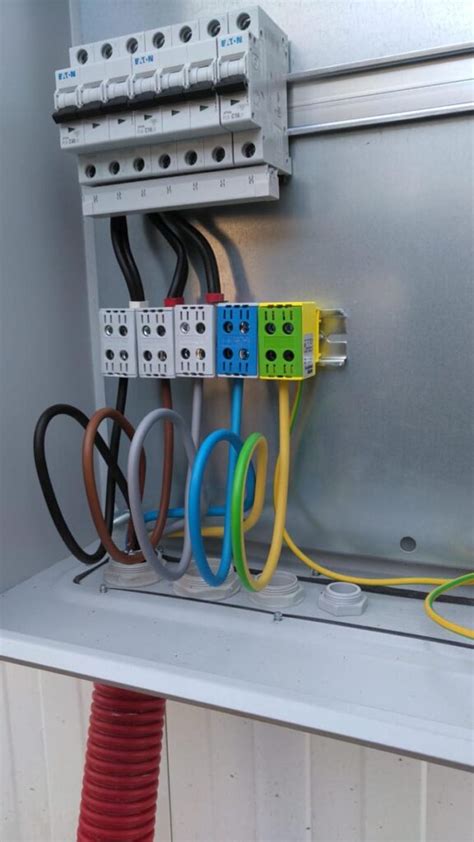

Pripojenie prívodov a vývodov

Druhým krokom je osadenie rozvodnice do steny či na stenu (podľa typu). Samozrejme, otvor by ste mali mať vopred vysekaný a káble privedené k rozvodnici. Posledným krokom je pripojenie vodičov - prívodu a jednotlivých okruhov, prípadne vývodu na podružný rozvádzač (akože menší, ktorý napája napríklad poschodie, garáž a pod.). Prvým krokom je vypnutie hlavného prívodu elektrickej energie, aby sa predišlo prípadným úrazom elektrickým prúdom.

Dokončenie a bezpečnosť

Na záver nezabudnite nalepiť nielen certifikát od novej rozvodnej skrine, ale taktiež jej schému, aby sa v budúcnosti predišlo komplikáciám alebo zdĺhavým skúmaním, ako schéma rozvodnice vyzerá. Elektrikár by nemal zabudnúť ani na záslepky čelného krytu na miestach, kde nie sú ističe a ďalšie prvky, ktoré by vyčnievali. Skúškou správnosti sú nepostrádateľné plastové záslepky v moduloch, ktoré ste určili ako rezervu. Pri samotnej inštalácii sa každý vodič starostlivo pripojí k príslušnému vypínaču, poistke alebo zástrčke. Všetky vodiče sú riadne zabezpečené a umiestnené tak, aby sa zabránilo riziku úrazu elektrickým prúdom. Nakoniec sa hotová inštalácia pred opätovným zapnutím dôkladne otestuje na poruchy.

Schneider Electric: Partner pre bezpečnú a modernú elektroinštaláciu

Značka Schneider Electric je synonymom kvality a spoľahlivosti v oblasti elektroinštalačných produktov. Ich portfólio zahŕňa široký výber domových rozvodníc a modulárnych komponentov, ktoré spĺňajú najvyššie štandardy bezpečnosti a dizajnu. Investícia do kvalitnej rozvodnej skrinky a jej správne zapojenie sú základnými stavebnými kameňmi bezpečnej a funkčnej elektroinštalácie. Objavte našu ponuku softvérov, ktoré pomáhajú výrobcom rozvádzačov navrhovať rozvádzače a dodávateľom elektrickej energie konfigurovať prípojnice. Taktiež vám môže pomôcť s vytváraním cenových ponúk pre zákazníkov a s poskytovaním pokynov pre technikov vykonávajúcich montáž. Softvér pre návrh a inštaláciu rozvodov elektrických sietí NN je vhodný pre všetky priemyselné a komerčné budovy (dátové centrá, automobilový priemysel, obchodné domy a iné).

Pri výbere rozvodnice od Schneider Electric môžete očakávať:

• Inovatívne riešenia: Schneider Electric neustále vyvíja nové technológie a produkty, ktoré zjednodušujú inštaláciu a zvyšujú bezpečnosť.
• Široký sortiment: Ponuka zahŕňa rozvodnice rôznych veľkostí, materiálov a konfigurácií, aby vyhovela akýmkoľvek požiadavkám projektu. Rýchlo a jednoducho nájdite tie správne produkty a príslušenstvo pre vaše aplikácie.
• Vysoká kvalita: Produkty Schneider Electric sú vyrobené z kvalitných materiálov a podliehajú prísnym testovacím procesom, čo zaručuje ich dlhú životnosť a spoľahlivú funkčnosť.
• Dostupnosť: Produkty Schneider Electric sú ľahko dostupné prostredníctvom širokej siete distribútorov a predajcov elektroinštalačného materiálu. Jednoducho nájdite najbližšieho distribútora produktov Schneider Electric vo vašom okolí.
