Softvér na projektovanie potrubných systémov

Softvér na projektovanie potrubných systémov je kľúčovým nástrojom pre moderných inštalatérov a technikov, ktorý im umožňuje efektívne plánovať, navrhovať a vypočítavať rôzne typy potrubných sietí. Tieto programy zjednodušujú komplexné úlohy, znižujú riziko manuálnych chýb a zvyšujú produktivitu.

Komplexné riešenia pre projektovanie TZB

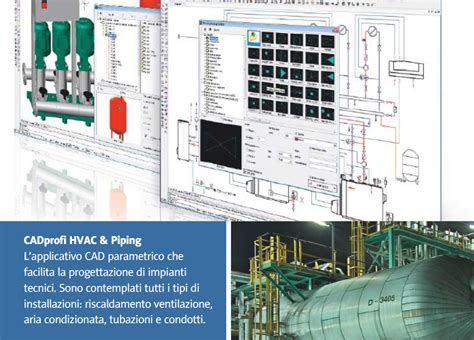

Program na projektovanie TZB CADprofi HVAC & Piping je profesionálna nadstavba pre CAD programy, ktorá zjednodušuje projektovanie technického zariadenia budov. Aplikácia podporuje užívateľov pri projektovaní v oblastiach kúrenie, ventilácia, klimatizácia, potrubia a iných technologických zariadení. Tento softvér obsahuje knižnice objektov, ktoré umožňujú návrh zariadenia akéhokoľvek typu: HVAC (kúrenie, ventilácia, klimatizácia), potrubia, plynu, zdravotné a požiarnej bezpečnostnej techniky, chladiace inštalácie, rovnako ako iné druhy technologických zariadení pre pozemné a priemyselné stavby.

Funkcie navrhovania plánov a diagramov, spoločne s izometrickými pohľadmi, umožňujú užívateľovi použiť jediné softvérové riešenie pri navrhovaní komplexných projektov. CADprofi HVAC & Piping je doplnkovou aplikáciou (nadstavbou) pre CAD programy ako AutoCAD, GstarCAD alebo iné DWG kompatibilné CAD programy.

Kľúčové funkcie CADprofi HVAC & Piping

• Projektovanie všetkých druhov zložitých inštalácií (kúrenie, inštalatérske práce, voda, plyn, požiarna a bezpečnostná technika, vetranie, klimatizácia, automatizácia priemyslu, atď.).
• Uľahčené kreslenie plánov, rezov, diagramov a izometrické pohľady.
• Automatická kresba potrubia a vzduchotechniky.
• Automatické spájanie kanálov a potrubí.
• Výpočet dĺžky vodičov a povrchu vo vzduchových vedeniach.
• Rýchle konštruovanie pomocou symbolov a objektov One-Click technológie.
• Automatický sprievodca číslovaním.
• Manažér vlastného užívateľského obsahu (bloky, kreslenie rámčekov, symboly, atď.).
• Automatické generovanie kusovníka materiálov; kusovník je možné vytlačiť alebo exportovať v niekoľkých formátoch, vrátane PDF, RFT (doc), xls, xml, csv, atď.
• Automatické generovanie vizuálnych symbolov legendy.
• Knižnica zariadenia od popredných výrobcov mnohých priemyselných odvetví.
• K dispozícii sú metrické a britské jednotky.
• On-line aktualizácie.

CADprofi Suite je dostupný ako balík 4 v 1 (Architectural, Mechanical, Electrical, HVAC), ktorý kombinuje štyri profesijné moduly za cenu dvoch.

RAUCAD a RAUWIN: Efektívne projektovanie budov

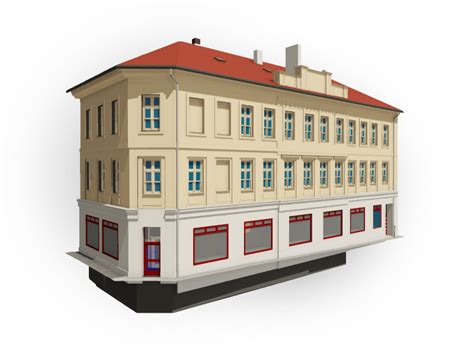

Softvér RAUCAD umožňuje v CAD nasnímať kompletnú budovu v niekoľkých krokoch. Zakreslenie stien, okien a dverí patrí rovnako do rozsahu služby, ako aj priame vygenerovanie 3D modelu budovy. Tento 3D model budovy sa preberie do softvéru RAUWIN a vypočíta sa tepelné zaťaženie. Dimenzované vykurovacie telesá a podlahové kúrenie či chladenie sa následne len v niekoľkých krokoch graficky prenesú do CAD výkresu.

Vlastnosti RAUCAD:

• Natieranie
• Správa všetkých podlaží na jednom výkrese
• Viaceré pôdorysy možné aj s umiestnením jeden vedľa druhého
• Automatické vygenerovanie 3D modelu
• Navigácia po výkrese
• Import obrázkových formátov, údaje DWG alebo podklady PDF
• Zakreslenie zošikmenia striech a správny výpočet tepelného a chladiaceho zaťaženia
• Aktualizácia projektu RAUWIN pri zmene plánu v CAD

Pomocou dodatočného IFC rozhrania je navyše možný aj výstup ako IFC. Naprojektujte pomocou RAUCAD rýchlo a jednoducho väčšie budovy aj sami.

Výpočet rúrovej siete

V oblasti výpočtu rúrovej siete ponúka spoločnosť REHAU nástroj na báze programu CAD na kreslenie a výpočet rúrových systémov. Projektovaním vás krok po kroku sprevádza asistent. Pomocou generátora výkresov pre vykurovanie, pitnú vodu a odvodňovanie môžete v niekoľkých krokoch nakresliť kompletné výkresy rozvodov. Alternatívne si môžete kompletne vybudovať vlastný výkres pomocou voľne umiestniteľných symbolov.

Možnosti výpočtu rúrovej siete:

• Výpočet rúrovej siete zloženej z 2-rúrových systémov a systém Tichelmann, ako aj 1-rúrových systémov
• Spolu s hydraulickým porovnaním zariadenia vrátane viacerých regulačných úrovní
• Výpočet s rôznymi systémovými teplotami vrátane zmiešavača
• Hydraulický asistent pre zapojenia vo vykurovacej rúrovej sieti
• Voľne definovateľná tabuľka médií

Výsledky sa v softvéri RAUCAD poskytujú rovnako ako plánovaní výkresov priamo. Tak ako pri vykurovaní alebo odpadovej vode, aj rúrová sieť sa dá znázorniť samostatne. Odvodňovacie rúrové siete sú navrhované podľa DIN EN 12056/DIN 1986-100, vrátane odvodňovania dažďovej vody.

Mobilné aplikácie pre inštalatérov

Existujú aj mobilné aplikácie, ktoré pomáhajú inštalatérskym firmám vykonávať svoju prácu vo vyššom tempe. Frontu je mobilná aplikácia, ktorá urýchľuje vykonávanie úloh, pomáha predchádzať manuálnym chybám a zvyšuje produktivitu. Plumbing Formulator je ďalšia populárna aplikácia s viac ako 120 štandardnými vzorcami, ktoré sú užitočné pri práci s inštalatérskymi normami. Pipe Trades Pro umožňuje používateľom vybrať materiál a typ potrubia, automaticky vypočítať priemer, hrúbku steny, hmotnosť na stopu a ďalšie kľúčové merania.

Niektoré aplikácie dokonca umožňujú odfotiť priestor prostredníctvom aplikácie a okamžite získať potrebné rozmery, uhly, plochy a vzdialenosti. Tieto fotografie je možné ukladať a analyzovať v reálnom čase alebo v budúcnosti.
