Kročajová izolácia je pomenovanie zvukovej izolácie podlahy proti hluku od kráčania, dupotu, posúvania stoličiek, skrátka hluk, ktorý vzniká pri priamom kontakte s podlahou. Práve táto časť podlahy je často podceňovaná, riešená z nevhodných materiálov alebo je realizovaná nevhodnou technológiou.
Kročajová izolácia sa využíva na minimalizáciu prenosu zvukových vibrácií v budovách a iných priestoroch. Zvukové vibrácie sa môžu prenášať rôznymi spôsobmi, ako napríklad vzdušným priestorom, cez otvory či podlahy. Táto izolácia je, zjednodušene povedané, využívaná na izoláciu hluku, ktorý je spôsobený dupotom, krokmi, behom, skákaním či stretom predmetov s podlahou.
Kročajový hluk sa skladá z rôznych frekvencií, hlavne v rozpätí 100 - 3150 Hz. Dupot, buchot, chodenie, sú presne zvuky na nízkej frekvencii. Bežné izolácie, hlavne tepelné, majú problémy hlavne na nízkej frekvencii a nedokážu daný hluk dostatočne eliminovať. Pre ľudské ucho je dôležité, aby všetky hodnoty na grafe boli čo najnižšie. Čím je hodnota L´n nižšia, tým menej hluku počujeme. Rozdiel v hluku 3 dB ľudské ucho vníma ako 50% zlepšenie.
Prečo je kročajová izolácia dôležitá?
Kročajová izolácia sa využíva často pri nových stavbách, ale aj pri renováciách starších budov, kde môže byť potrebné zlepšiť zvukovú izoláciu podlahy. Mnohé podlahy môžu mať kročajovú izoláciu zabudovanú v sebe, avšak ak máte pocit, že vaša podlaha nie je dostatočne dobrý izolátor, môžete si kročajovú izoláciu kúpiť samostatne.
Zmiernenie hluku pre susedov
Kročajová izolácia sa využíva najmä v panelákoch, kedy je izolácia využívaná na zmiernenie hluku od susedov nad vami. Ak ste hluční (dupot, kroky) a máte radi svojich spodných susedov, riešite kročajovú izoláciu iba kvôli svojim susedom. Na druhej strane budete mať kľud a nikto sa na Vás nebude sťažovať pre hluk, ktorý produkujete. Vôbec nemusí ísť o veľký hluk, už len samotné chodenie po laminátovej podlahe bez kročajovej izolácie môže vyvolať nepríjemný prenos hluku až k susedovi. Ak budete chcieť posilniť susedské vzťahy, kročajová izolácia vo vašej podlahe je ideálne riešenie.
Ochrana pred hlukom od susedov
Ak počujete kroky alebo buchot od horného alebo spodného suseda, ideálnym riešením je komplexná rekonštrukcia jeho podlahy s kročajovou izoláciou. Zvukovou izoláciou stropu síce zabránite prieniku bežného hluku ako reč, televízia či krik, ale kročajový hluk sa dostáva k vám hlavne stenami a odhlučnením stropu ho výrazne neznížite. Izolácia podlahy vám výrazne pomôže pri vytváraní pokojnejšieho prostredia.
Kročajová izolácia má mnoho výhod. Okrem minimalizácie rušivých zvukov prichádzajúcich od podlahy výrazne zlepšuje kvalitu života obyvateľov panelákov. Ďalšou výhodou kročajovej izolácie môže byť aj jej schopnosť byť zároveň i tepelnou izoláciou, čím viete znížiť náklady na energie.
Kľúčové vlastnosti účinnej kročajovej izolácie
Účinnosť materiálu nezávisí od hrúbky materiálu, ale od iných vlastností ako je hlavne dynamická tuhosť. Dynamická tuhosť by mala pri kvalitnejšej izolácii klesať nadol, čo znamená, že čím je nižšia, tým je izolácia kvalitnejšia. Za všetko môže vlastnosť kročajovej izolácie - DYNAMICKÁ TUHOSŤ. Hľadajte ju v technických listoch, čím je hodnota nižšia, tým je kročajová izolácia účinnejšia.
Cieľová hrúbka kročajovej izolácie pod poter by mala byť v rozmedzí 5-10 mm. Hrúbka kročajovej izolácie by sa mala pohybovať v rozmedzí od 5 do 10 milimetrov. Zbytočne hrubé bežné materiály (minerálna vlna, polystyrén) v hrúbke 30-50 mm nám zbytočne zvyšujú výšku podlahy.
Meranie účinnosti
Čím je hodnota Ln,w NIŽŠIA, tým má podlaha/strop vyššiu krokovú nepriezvučnosť. Pri hodnote pod 50 dB už vieme hovoriť o veľmi dobre odhlučnenej podlahe. Všetky naše merania sú v rozsahu Ln,w = 38 dB až 52 dB!
Ak chceme porovnať samostatne materiály, ideálne je to cez ukazovateľ ∆Lw, čo je index zlepšenia kročajového hluku po úprave. Pri ťažkých podlahách (betónových) sa bežné materiály (napr. z minerálnej vlny) pohybujú na úrovni ∆Lw 23-27 dB. Naše materiály dosahujú ∆Lw 26-35 dB. Kročajová izolácia musí byť mäkká, ale aj tvrdá pre dosiahnutie dobrých hodnôt dynamickej tuhosti.
Typy kročajovej izolácie a ich vlastnosti

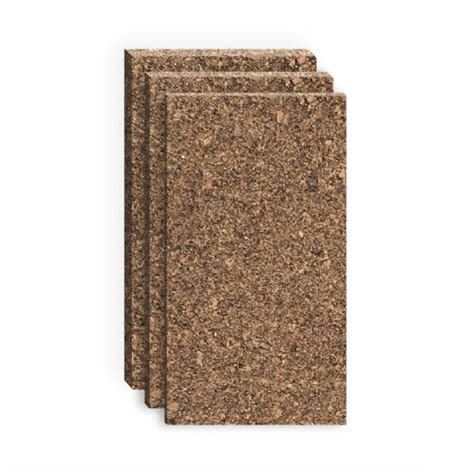

Korková izolácia: Prirodzená voľba pre zvuk a vibrácie
Korková izolačná doska nájde uplatnenie aj ako akustická alebo tepelná izolácia. Pri zvýšených nárokoch na odhlučnenie priestorov, akými sú koncertné sály, štúdiá alebo zasadacie miestnosti, je korková izolácia, vďaka svojej jedinečnej štruktúre zloženia z miliónov uzavretých vzduchových bubliniek, ideálnym materiálom izolujúcim hluk. Vďaka svojej pružnosti sú korkové dosky vhodné aj ako antivibračná izolácia s vynikajúcimi protiotrasovými vlastnosťami.
Sú vyrobené z korkovej drviny, spojené špeciálnymi, trvalo flexibilnými spojivami. Korkové antivibračné izolácie sú vyrobené z korkového granulátu, ktorý je spojený špeciálnym spojivom na živicovej báze. Týmto spojivom je zaručená ich trvalá pružnosť a technická stabilita. Korková izolácia efektívne eliminuje rezonanciu nárazov, je kombinovateľná s ťažkými materiálmi a nevytvára dodatočné vibrácie. Pre efektívnu redukciu hluku a zvuku z nárazov musí byť zaistená nezávislosť medzi podlahou a konštrukciou.

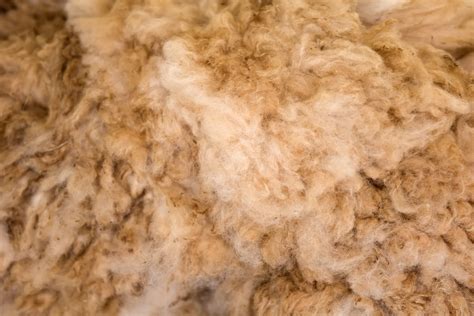

Izolácia z ovčej vlny: Ekologické a funkčné riešenie
ISOLENA izolácia zo 100% ovčej vlny predstavuje pochôdznu a zvukovou izoláciu proti kročajovému hluku. Použitie je primárne pod plávajúce podlahy. Vystužený, pevný kraftový papier na hornej ploche zlepšuje funkciu kladenia. Izolácia je vhodná aj na podlahové vykurovanie.
- Objemová hmotnosť: 100 kg/m3
- Kročajový útlm: až do 21 dB
- Hrúbka: 3,5 mm
Izolačný materiál je obnoviteľný, recyklovateľný, neobsahuje žiadne syntetické prísady a nevytvára žiadne vlákna. Ovčia vlna prirodzene reguluje vlhkosť a čistí vzduch, pričom presviedča vysokou odolnosťou proti plesniam. Ochrana vlny bez biocídov IONIC PROTECT® je dlhodobo testovaná podľa štandardov EAD/CUAP a je patentovaný postup. Vyniká vysokým bodom vzplanutia, ktorý je pri 560 - 600 °C takmer dvakrát vyšší ako pri dreve.
PE penové fólie: Flexibilné a všestranné
Izolácia proti krokovému hluku sa dá pod parketami vytvoriť aj pomocou PE penových fólií Austrotherm. Vďaka bezprašnému a jednoduchému spracovaniu je tento výrobok vhodný na použitie aj pri suchom spôsobe stavania a pri stavbe prefabrikovaných domov, do plochých striech, do miestností s mokrou prevádzkou a pri sanácii starých stavieb. Bez problémov sa dá kombinovať s podlahovým vykurovaním. Austrotherm PE 25 penové fólie sú vhodné aj na vytvorenie separačnej a klznej vrstvy medzi poterom a neupraveným betónovým stropom.
Inovatívne riešenia a porovnanie materiálov
Naše materiály (napr. INSULCO) sa vyznačujú vysokou účinnosťou. Certifikovaný útlm našich materiálov je v konštrukcií až ∆Lw = 35 dB, pri Ln,w=43 dB! Čo vysoko prekračuje stavebnú normu. Ich dynamická tuhosť je nízka, len 3,17 MN/m³. Naše materiály INSULCO majú extrémne nízku deformáciu v čase, za 6 mesiacov sa zdeformujú maximálne o 10 percent, zatiaľ čo minerálna vlna až 25 percent. To znamená, že náš materiál si aj v čase zachováva svoje vlastnosti, čo je veľmi dôležitá vlastnosť. Jedine gumené izolácie prekonávajú INSULCO materiály v deformácii, na druhej strane zlyhávajú v ostatných vlastnostiach. Aktuálne prebiehajú nové testy deformácie pásov INSULCO, výsledkom by mala byť ešte nižšia hodnota deformácie.
Z hľadiska logistiky je manipulácia s našimi materiálmi jednoduchá: rolku 75 m2 s 18 kg a priemerom 62 cm odnesie a položí jeden človek. Pre porovnanie, dosky z minerálnej vlny by presahovali na 75 m2 výšku 4 m! Súčasne sú značné úspory aj na potrebné skladovanie a prepravu materiálu.
| Vlastnosť | INSULCO materiály | Bežné materiály (minerálna vlna, polystyrén) |
|---|---|---|
| Dynamická tuhosť | Len 3,17 MN/m³ (čím nižšia, tým lepšia) | 10-50 MN/m³ |
| Deformácia v čase (za 6 mesiacov) | Max. 10 % | Až 25 % |
| Index zlepšenia kročajového hluku (∆Lw) | 26-35 dB | 23-27 dB |
| Inštalácia a preprava (75 m²) | Rolka 18 kg, Ø 62 cm, odnesie 1 človek | Dosky výšky 4 m, náročnejšia preprava a skladovanie |
Montáž a praktické aspekty kročajovej izolácie
Na výber je mnoho spôsobov pokladania kročajovej izolácie. Existuje kročajová izolácia pod koberec, pod poter, pod podlahu, pod dlažbu alebo pod OSB dosku. Ak máte v projekte hrubú základovú dosku, minimálne 230-250 mm plus poter aspoň 5 cm, stačí vám Insulit 4+2.
Riešenie pre rozvody a nerovnosti
Ak máte na podlahe rozvody alebo elektroinštaláciu a používate bežné materiály ako polystyrén alebo minerálnu vlnu, vyrovnanie podlahy je problém. Sú to pevné dosky bez elastických vlastností, podlahu musíte vyrovnať napríklad mokrým procesom (poter) a zvýšiť jej hrúbku. Alternatívne vyrezať do dosiek otvory na rozvody a tým kompletne zničiť účinok kročajovej izolácie. Vyrezanie samozrejme neodporúčame, ak nechcete riešiť problémy pri kolaudácií objektu.
Naše pásy tento problém vyriešia, krásne sa prispôsobia výškovým rozdielom a zachovajú si svoje vlastnosti. Pokiaľ sú výškové rozdiely enormné, napríklad kríženie dvoch rúr, je vhodné dosypať okolie rúr pieskom, zjemniť výškový prechod a následne položiť naše pásy. Pre efektívnu redukciu hluku a zvuku z nárazov musí byť zaistená nezávislosť medzi podlahou a konštrukciou.
Základný postup montáže
- Príprava povrchu: Neupravený povrch pred kladením tepelnoizolačných platní dokonale zbavte nečistôt. Vystupujúce kúsky betónu alebo výstuže, ako aj prisušené kúsky malty treba odstrániť. Podľa potreby môžete použiť pieskové lôžko ako vyrovnávaciu vrstvu.
- Uloženie izolačných platní: Začnite v kúte a rozkladajte platne voľne v radoch, pričom izolačné platne prikladajte tesne k sebe, aby nevznikali tepelné mosty.
- Uloženie separačnej vrstvy: Uložené izolačné platne zakryte separačnou vrstvou. Pásy separačnej vrstvy sa musia prekrývať.
- Nanesenie poteru.
Ako si vybrať a nainštalovať izoláciu | Ako na čokoľvek
Vhodným materiálom sú lisované akustické izolačné dosky. Sú pevné a robustné, takže deformácia sa ich netýka. Sú ale dostatočne pružné, takže tlmia pohyby a kroky na podlahe. Možné je aj použiť protihlukovú eko dosku, ktorá sa zároveň môže chovať ako pochôdzna vrstva a je možné použiť tieto dosky ako záklop pre lisované akustické dosky. Táto doska má veľmi dobrý útlm ako kročajového hluku, tak aj ostatných zvukov (hovorené slovo, hudba, a pod.) pri celkom malej hrúbke.
Prípadová štúdia: Drotárska cesta Bratislava
V roku 2018 sme dostali možnosť otestovať kročajový hluk v projekte na Drotárskej ceste v Bratislave. V časti bytového domu bol použitý podlahový polystyrén 40mm, v inej (podľa developera luxusnejšej) časti sa použil navyše Insulit 4+2.
Výsledky dopadli v časti s polystyrénom veľmi zle. Investor hlavne nesplnil stavebnú normu a budúci obyvatelia bytov budú veľmi obťažovaní hlukom. V bytoch, kde sa pridal Insulit 4+2, klesol výsledný hluk Lnw o 10 dB! V celom spektre ide o rozdiely 4-11 dB.
- Insulit 4+2 (ŽB doska 250 mm, 16 mm sys. doska, poter 50 mm) Lnw 39 dB
- Insulit Bi+9 (ŽB doska 250 mm, 16 mm sys. doska, poter 50 mm) Lnw 39 dB
Kročajová izolácia a vŕzganie podlahy

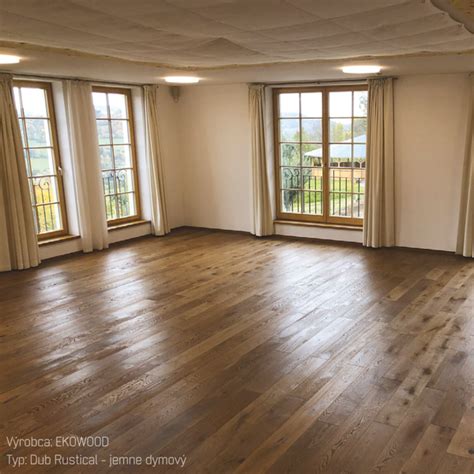

Vŕzga vám doma podlaha? Máme na mysli kročaje, nášľapy, ktoré sú počuť. Vŕzganie podlahy je neodmysliteľne späté so starými budovami. Idete napríklad nádhernou zachovalou izbou s prekrásnou kachľovou pecou, ale keby vedľa v postieľke spalo dieťa, okamžite by ste ho zobudili, pretože každý krok po dlhoročnej drevenej podlahe vyludzuje ostrý škrípavý zvuk, ako by psa ťahali za chvost.
Vŕzganie podlahy vzniká naozaj vekom. Aj keby na začiatku bola podlaha úplne tichá a bez akýchkoľvek chýb a nerovností, postupom času materiál pracuje a mení sa. Týka sa to, samozrejme, predovšetkým drevených podláh, ale vŕzgať môžu aj podlahy z iných materiálov, kedy je drevo použité len ako napríklad konštrukčný prvok. Ďalšou kapitolou sú skladané podlahy, takzvaná „plávajúca“ podlaha alebo laminát.
Drevo pracuje veľmi špecificky. Absorbuje okolitú vlhkosť, či naopak vysychá a pri tom všetkom mení nepatrne svoj tvar. Keďže podlahové palubovky sú väčšinou napevno pribité, v materiáli vzniká tenzia. Keď už podlaha vŕzga, býva náprava zložitá. Často je potrebné celú vrchnú vrstvu zložiť a vymeniť alebo aspoň významne zrenovovať. Oveľa jednoduchšia je situácia pri nových podlahách.
Ideálom je pevná a nemenná podkladová vrstva, čo znamená betón s nivelačnou stierkou na vrchu. Nie všade je ale možné liať betón. Tam, kde to možné nie je, je potrebné vložiť medzi nášľapnú vrchnú vrstvu - parkety, laminát, palubovky - a podkladovú nosnú vrstvu - trámy, staré dosky, rošty podlahového vykurovania - izolant, ktorý absorbuje ťarchu krokov, ale zároveň sa pod nimi nezdeformuje.
Tieto izolačné materiály majú aj ďalšie vhodné vlastnosti. Sú totiž tepelným aj akustickým izolantom. Nielen, že vás zbavia problémov s rozvŕzganou podlahou, navyše vás ešte ušetria hluku z bytu pod vami. Ak bývate nad komerčnými priestormi, či už je to napríklad obchod alebo v horšom prípade krčma, viete dobre, o akom hluku je reč. Kročajová izolácia taktiež dokáže byť zároveň tepelnou izoláciou, čím viete znížiť náklady na energie.
