Kompletný sprievodca zapojením ističov a rozvádzačov: Bezpečná a efektívna elektroinštalácia

Vitajte v našej exkluzívnej kategórii Rozvádzače, kde spojenie moderných technológií a spoľahlivosti vytvára optimálne prostredie pre vaše elektrické projekty. Rozvodné skrine sú srdcom vašej elektrickej inštalácie, a preto sme vybrali len tie najkvalitnejšie. Naša ponuka rozvodných skríň vám poskytuje všetko, čo potrebujete pre organizovanú a bezpečnú distribúciu elektrickej energie vo vašom dome alebo firme.

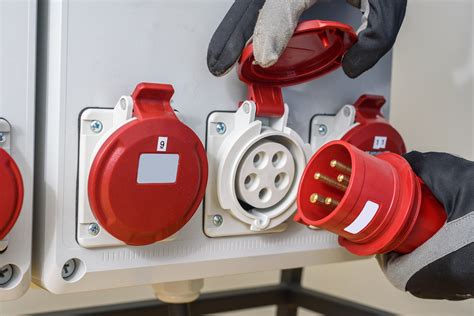

Rozvádzač vs. Rozvodnica: Pochopenie rozdielov

Je dôležité rozlíšiť medzi pojmami "rozvádzač" a "rozvodnica". Elektrický rozvádzač je nosným prvkom každej elektroinštalácie, kde je potrebné elektrický prúd rozdistribuovať. Bez neho by elektrické rozvody v dome, byte, priemyselnej budove, výrobnej hale alebo akejkoľvek inej budove nemohli fungovať bezpečne. Elektrický rozvádzač teda predstavuje akési centrum, ktoré na jednej strane prijíma elektrický prúd z hlavného prívodu a rozdeľuje ho do jednotlivých obvodov a zariadení v budove. Zariadenie musí spĺňať stanovené normy a predpisy a zhotovuje ho výrobca. S elektromerovým rozvádzačom by navyše mala manipulovať len oprávnená osoba s príslušným vzdelaním alebo osvedčením.

Rozvodnica je na druhej strane jednoduchšia verzia rozvádzača. Rozvodnice a modulárne rozvádzače nájdete bežne v bytoch alebo menších budovách, kde nie je potrebná rozsiahla distribučná sieť. Ich hlavnou úlohou je rozvádzať prúd medzi niekoľko málo obvodov a poskytovať základnú ochranu pred preťažením a skratom. Navyše platí, že k takémuto zariadeniu a jeho obsluhe má prístup bežne aj laik bez potrebného osvedčenia a dokáže v prípade potreby napríklad odstaviť nejaký obvod.

Kľúčové komponenty elektrického rozvádzača a ich funkcie

Elektrické rozvádzače sa skladajú z množstva komponentov, ktoré je potrebné zvoliť podľa konkrétnej elektroinštalácie, nakoľko majú svoju funkciu. Taktiež sa od nich odvádza kapacita/veľkosť elektrického rozvádzača.

Kryt a skrinka

Vyrobené z odolných materiálov, ako je oceľ alebo plast, slúžia na ochranu vnútorných komponentov pred mechanickým poškodením, prachom a vlhkosťou. Typy a prevedenia rozvádzačov sa líšia podľa materiálu: plastové sú ľahké a cenovo dostupné, kovové odolnejšie a poskytujú lepšiu ochranu, zatiaľ čo extra odolné oceľové sú ideálne pre náročné prevádzkové podmienky. To, ktorú si vybrať, závisí od umiestnenia rozvodnej skrinky a tiež vplyvov, ktorému bude vystavená. Veľmi dôležitým parametrom, ktorý rozhoduje o type rozvodného zariadenia, je spôsob jeho montáže. Napríklad elektrický rozvádzač na stenu, inak povedané aj na omietku, je vhodný v prípade dodatočných inštalácií. Trieda krytia IP hovorí o tom, ako je rozvodná skrinka odolná voči vniknutiu cudzích predmetov a vody.

Prípojnica

Je lišta, nosný prvok pre všetky elektrické rozvody v rozvádzači.

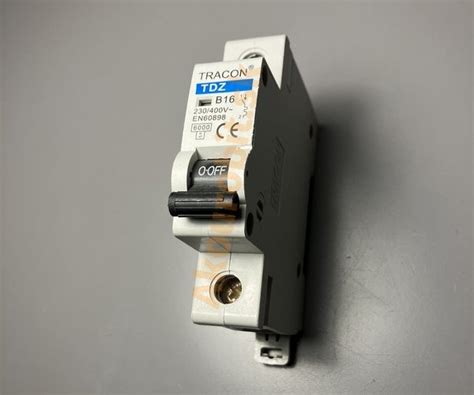

Ističe: Kľúčové ochranné prvky

Istenie je bezpečnostné zariadenie, ktoré automaticky vypne elektrický obvod, keď zistí preťaženie alebo skrat. To pomáha predchádzať elektrickým požiarom a iným nebezpečenstvám. Ističe sú kľúčovými ochrannými prvkami, ktoré chránia obvody pred preťažením a skratmi. V prípade nadmerného prúdu istič automaticky odpojí prívod elektriny, čím predchádza poškodeniu elektroinštalácie a zariadení.

Elektrický istič je ochranný elektroinštalačný prvok, ktorý chráni elektroinštaláciu pred nadprúdom a skratom. Ističe teda preberajú úlohu klasických tavných poistiek. Používanie ističov je stále bežnejšie všade, najmä pre domácnosť a továreň si získalo veľmi dobrú povesť.

Menovitý prúd a vypínacia charakteristika

Menovitý prúd je najdôležitejší parameter ističa. Na prekročenie menovitého prúdu istič po nejakom čase zareaguje prerušením obvodu. A reaguje tým rýchlejšie, čím je aktuálny prúd vyšší oproti hodnote menovitého prúdu ističa. Ističe sa vyrábajú s rôznymi úrovňami menovitého prúdu: 2, 4, 6, 10, 13, 16, 20, 25, 32, 40 A atď.

No a to, ako sa tieto spúšte správajú a ako rýchlo reagujú pri akom prúde, určuje vypínacia charakteristika ističa. Charakteristiky sú určené normami, aby ističe zareagovali na nadprúd alebo skrat dostatočne rýchlo. Niektoré spotrebiče majú vysoké rozbehové prúdy. Taký asynchrónny elektromotor dokáže pri rozbehu odoberať pokojne aj 8-krát vyšší prúd ako počas prevádzky. Práve preto sa „C-čka“ používajú napr. pre obvody s klimatizáciami, tepelnými čerpadlami, zásuvkami na stroje, ručné náradie a pod. Distribučné spoločnosti vyžadujú charakteristiku B.

Vypínacia schopnosť

Vyjadruje maximálny skratový prúd, pri ktorom sa dokáže istič bezpečne vypnúť. Tento prúd je obmedzený prakticky iba impedanciou (odporom) zdroja (transformátor v trafostanici) a prívodných káblov. V domoch, bytoch či kancelárskych budovách sa používajú ističe so 6 kA vypínacou schopnosťou (tj. 6 000 A).

Typy ističov

Pre jednu fázu sa obvykle používa jednopólový istič. Znamená to, že má iba 2 kontakty, ktoré prerušujú fázový vodič. Trojfázový istič prerušuje vodiče všetkých troch fáz. Niektoré trojfázové spotrebiče nemajú radi, keď im 1 fáza vypadne.

Prehľad bežných ističov a ich použitia

Kľúčovými parametrami sú typ kábla a prierez vodičov. Napríklad pre prierez vodičov 2,5 mm² je najpoužívanejší 16 A istič - takto sa zapájajú zásuvkové obvody v domácnosti. Na svetelné obvody sa obvykle používa 10 A istič s charakteristikou B, v kombinácii s 1,5 mm² káblom. Na prúd 10 A sú stavané aj vypínače, svietidlá a ďalšie prístroje. V dielni, garáži a všade inde, kde budete používať veľmi výkonné náradie alebo stroje, sa vám hodí 16 A istič s charakteristikou C. Pre trojfázové obvody sa používa trojpólový istič Eaton série PL6 s menovitým prúdom 16 A a charakteristikou B. Pri domoch s vykurovaním elektrinou býva ističa „silnejší“.

Prúdové chrániče (RCCB a RCBO)

Prúdové chrániče (RCCB) poskytujú dodatočnú ochranu pred úrazom elektrickým prúdom. Sledujú rozdiel medzi prúdom v kábloch a v prípade zistenia nebezpečného rozdielu prúd odpoja. Bežné sú 4-pólové prúdové chrániče pre trojfázové obvody s citlivosťou 30 mA, ktoré zabezpečujú vysokú úroveň bezpečnosti v trojfázových systémoch.

Prúdové chrániče sú zariadenia, ktoré vás ochránia pred úrazom elektrinou a požiarom. Ak sa prúdu vracia menej ako odchádza, chránič obvod preruší, pretože hrozí úraz - prúd môže pretekať do zeme cez vaše telo. Prúdový chránič musíte istiť ističom (ak ho nemá vstavaný) s rovnakým alebo nižším menovitým prúdom. Takéto chrániče musíte mať na všetkých svetelných a zásuvkových obvodoch do 32 A v obytnej budove.

Kombinovaný chránič (RCBO) spája funkciu ističa aj prúdového chrániča v jednom prístroji. Hovorí sa mu aj prúdový chránič s nadprúdovou ochranou. Ide v podstate o kombinovaný prúdový chránič s ističom v jednom puzdre. Výhodou je, že oproti samostatnému chrániču ušetríte v rozvádzači 1 pozíciu (pri jednofázovom obvode) alebo 3 pozície pri trojfázovom obvode. Kombinovaný istič s prúdovým chráničom sa hodí do jednoduchých elektroinštalácií ako sú byty, garáže či záhradné chatky. RCBO má význam najmä pri okruhoch, kde nechcete, aby porucha odpojila aj iné vetvy - napríklad chladnička, kotol, server, vybrané zásuvkové okruhy.

Svorkovnice a prepojovacie lišty

Slúžia na organizáciu a distribúciu elektrických vodičov. Príkladom je jednopólový rozbočovací mostík N-7CZ v modrej farbe, ktorý slúži na rozdelenie neutrálneho vodiča (N) a obsahuje 7 skrutkových svoriek pre vodiče do 16 mm². Trojpólová prepojovacia lišta (hrebeň) typu vidlička (U) s prierezom 10 mm² a menovitým prúdom 63 A má dĺžku 10 mm², čo zodpovedá 12 modulom. Prípojnice na uzemnenie a neutrál sa používajú kvôli pohodlnej inštalácii a tiež kvôli zhode rozvádzača so všetkými pravidlami GOST a PUE. Prípojnica s plutvami sa používa namiesto káblových prepojok.

Ďalšie komponenty rozvádzača

Okrem uvedených môžete v útrobách rozvádzača nájsť poistky, spínače, transformátory, meniče napätia alebo rôzne automatizačné moduly. Univerzálna biela krycia lišta (záslepka) ADS 12W slúži na zakrytie nevyužitých modulových výrezov v elektrických rozvádzačoch, čím prispieva k estetickému vzhľadu a ochrane. Medzi ďalšie elektroinštalačné prvky patria rôzne spínacie prvky ako relé, stýkače a pod. Môžete ich používať na automatizované alebo diaľkové spínanie osvetlenia či rôznych spotrebičov. Modul zvončeka, ktorý sa nacvakne na DIN lištu, je ďalším príkladom. Ďalším dôležitým bezpečnostným prvkom sú zvodiče prepätia (SPD), ktoré chránia spotrebiče pred poškodením. Tie sú súčasťou komplexnej ochrany pred bleskom a prepätím, do ktorej patrí aj kvalitné uzemnenie. V rozvodnici by ste mali tiež mať modulárny hlavný vypínač, ktorý slúži na odstavenie elektroinštalácie pri údržbe či problémoch.

Typy a umiestnenie rozvádzačov

Naša ponuka predpripravených rozvádzačov je navrhnutá tak, aby vyhovovala najnáročnejším požiadavkám. Tieto inovatívne zariadenia sú pripravené na okamžité použitie, čo šetrí váš čas a zabezpečuje bezchybnú inštaláciu.

Rozvádzače pre rôzne typy stien a interiérov

Ponúkame tiež zápustné rozvodnice, ktoré sú k dispozícii pre murované aj sadrokartónové steny. Tieto rozvodnice sú dostupné v 1- až 4-radovom dizajne, pričom ich rám a dvere sú vyrobené z oceľového plechu potiahnutého farbou. Dostupné sú dva druhy rámov: plochý (cca. 1 mm) alebo vysoký. Dôležitou vlastnosťou niektorých modelov je, že ich dvere obsahujú výrezy pre priepustnosť WiFi signálu, čo je praktické v moderných domácnostiach. Rám a dvere sú vyrobené z oceľového plechu potiahnutého farbou. Perforovaný montážny panel slúži pre aktívne a pasívne multimediálne prvky.

Dodávka rozvodníc Amparo obsahuje rám s dverami, montážnu vaňu, montážne lišty, plastový kryt, manuál, montážne príslušenstvo, materiál pre montáž do murovanej alebo sadrokartónovej steny, piktogramy a svorkovnice pre N a PE.

Elektromerový a stavebný rozvádzač

Čo však v prípade elektromerového rozvádzača? Ten je, spolu s prípojkovou skrinkou (najčastejšie osadená na stĺpe elektrického vedenia alebo voľne stojaca), súčasťou elektrickej prípojky. Elektromerový rozvádzač vám vyhotoví spravidla firma, ktorá vám bude elektroinštalácie zabezpečovať, nakoľko je na to potrebné oprávnenie. V rámci rozvádzača vám vybraný dodávateľ elektriny osadí elektromer.

Špeciálnu kategóriu tvoria stavebné rozvádzače. V prípade, ak riešite novostavbu, budete ich potrebovať ešte skôr, než spomínaný elektromerový rozvádzač alebo rozvodovú skrinku. Na stavbe budete potrebovať napájanie pre elektrické zariadenia, pomocou ktorých ju budete realizovať. Elektrický rozvádzač na stavbu by mal okrem ističov vo svojom vnútri obsahovať aj prúdový chránič a v dostupnej časti jasne viditeľný hlavný vypínač. Samozrejmosťou je vyššia trieda krytia - najmenej IP44, ktorá zabezpečí odolnosť na nechránenej stavbe.

Umiestnenie elektrického rozvádzača

Kam umiestniť elektrický rozvádzač? V prípade modulárnej rozvodnice/ističovej skrinky v rámci bytu alebo domu platia pravidlá, ako napríklad umiestnenie do ľahko prístupnej miestnosti, s priestorom minimálne 80 centimetrov okolo rozvodnice. Taktiež by sa toto zariadenie nemalo nachádzať na schodisku alebo niekde vo vstavanej skrini. Z bezpečnostných dôvodov by okolo rozvodnice mal voľne prúdiť vzduch kvôli chladeniu, okolie by malo byť nehorľavé a mali by ste k nej mať jednoduchý a rýchly prístup, keby niečo. Neukrývajte rozvodnicu, radšej si priplaťte pár eur za takú, za ktorú sa nebudete hanbiť pred sebou ani pred návštevami.

Podrobný návod: Zapojenie ističov do rozvádzača krok za krokom

Správne zapojenie rozvádzača je kľúčovým prvkom každej elektroinštalácie - ovplyvňuje bezpečnosť, spoľahlivosť aj životnosť celého systému. Ide o centrálny bod, kde sa elektrická energia rozdeľuje do jednotlivých okruhov a zároveň sa zabezpečuje ochrana proti preťaženiu či skratu. Nesprávne zapojenie rozvádzača môže viesť k vážnym poruchám, poškodeniu spotrebičov alebo dokonca k požiaru. Znalosť správneho zapojenia ističa je nevyhnutná pre zachovanie bezpečnosti a funkčnosti elektrického systému vášho domu. V tomto informatívnom článku vás prevedieme krokmi správneho zapojenia ističa.

Normy a bezpečnostné pravidlá

Pri zapojení rozvádzača je nutné dodržiavať platné normy (napr. STN 33 2000-4-41, STN 33 2000-5-53, STN 33 2130). Tie určujú minimálne požiadavky na bezpečnosť a ochranu pred úrazom elektrickým prúdom. Nedodržanie týchto pravidiel môže mať vážne následky - od poškodenia zariadení až po ohrozenie života. Dôležitejšia informácia pre vás je, že ak nemáte osvedčenie, do elektroinštalácie by ste nemali zasahovať. To môžu robiť iba kvalifikovaní elektrotechnici s osvedčením podľa vyhlášky 508/2009 Z. z.

Príprava pred zapojením

Pred samotným zapojením je nevyhnutné mať pripravený projekt elektroinštalácie. Ten určuje počet okruhov, typy ističov a celkové rozloženie rozvádzača. Pri zapojení rozvádzača je dôležité zvoliť kvalitné komponenty - napríklad ističe renomovaných značiek a spoľahlivé prúdové chrániče. Dôležitou súčasťou prípravy je aj bezpečnosť. Pracuje sa s elektrickým napätím, preto musí byť prívod elektriny odpojený a pracovné prostredie zabezpečené. Opravy v interiéri sú chaotické, preto sa odporúča rozvádzač zmontovať na inom mieste a potom na jeho miesto namontovať vopred zmontované zariadenie.

Keď už máte všetko rozdelené na okruhy s ističmi, nasleduje ich „zoskupenie“ pod prúdové chrániče. Nedávajte teda celý dom na jeden alebo dva chrániče.

Kroky pre správnu inštaláciu ističa

Ako dodávateľ ističa sa často pýtam, ako nainštalovať istič. Je to zásadný proces a jeho správne je veľmi dôležité pre bezpečnosť a funkčnosť vášho elektrického systému.

1. Vypnutie napájania: Prvým a najdôležitejším krokom je vypnutie energie na elektrický panel. Vyhľadajte hlavný istič na paneli a prepnite ho na pozíciu „vypnuté“. Pomocou testera napätia dvojnásobne skontrolujte, či je napájanie vypnuté.
2. Odstránenie krytu panela: Keď je napájanie vypnuté, pomocou skrutkovača odstráňte skrutky, ktoré držia kryt panela na svojom mieste.
3. Výber správneho slotu: Pozrite sa do elektrického panela a nájdite dostupný slot ističa. Uistite sa, že slot je správny pre váš nový istič.
4. Inštalácia nového ističa: Vezmite si nový istič a vložte ho do slotu ističa. Uistite sa, že sa hodí pohodlne a je správne zarovnaný.
5. Pripojenie vodičov: Teraz je čas pripojiť vodiče k ističu. Najprv odložte izoláciu asi 3/4 palca z konca horúceho drôtu (zvyčajne čierne alebo červené). Vložte holý koniec drôtu do konca ističa a utiahnite skrutku, aby ste ho zaistili. Ďalej urobte to isté pre neutrálny drôt (zvyčajne biely). Po pripojení drôty jemne potiahnite, aby ste sa uistili, že sú bezpečne pripevnené. Na prerezanie kábla sa používajú špeciálne odizolovacie nástroje.
6. Montáž krytu panela: Opatrne položte kryt panela dozadu na elektrický panel a skrutky pomocou skrutkovača utiahnite.
7. Obnovenie napájania: Potom, čo ste všetko skontrolovali, vráťte sa späť k hlavnému ističi a prepnite ho na pozíciu „On“. Potom zapnite nový istič.

Samotné zapojenie rozvádzača

Samotné zapojenie rozvádzača začína privedením hlavného napájacieho kábla do rozvádzača. Tento kábel sa napája na hlavný istič, ktorý slúži ako hlavný vypínač celého objektu. Nasleduje rozdelenie elektriny na jednotlivé vetvy pomocou ističov. Každý okruh (napríklad zásuvky v kuchyni alebo osvetlenie v obývačke) má vlastný istič. Súčasťou zapojenia rozvádzača je aj inštalácia prúdového chrániča, ktorý chráni pred úrazom elektrickým prúdom. Dôležité je aj správne vedenie vodičov - fáza (L), nulový vodič (N) a ochranný vodič (PE) musia byť zapojené podľa normy. Prehľadné usporiadanie výrazne uľahčuje budúcu údržbu. Mnohým ľuďom prekáža vzhľad elektrických rozvodníc natoľko, že ich ukrývajú pred zrakom do vstavaných skríň a iných kreácií.

Okruhmi myslíme zásuvkové, svetelné či samostatné okruhy pre spotrebiče nad 2 000 W (tak kážu normy) atď. Samozrejme, na jednom okruhu môžete mať viac svietidiel a viac vypínačov. Konkrétne zásuviek povoľuje norma 10 (áno, aj dvojzásuvku počíta ako jednu). Najmä tak, aby sa vám nestalo, že pri jednej prasknutej žiarovke vám zhasne celý dom. Alebo pri probléme s jedným spotrebičom vypadnú všetky ďalšie v dome.

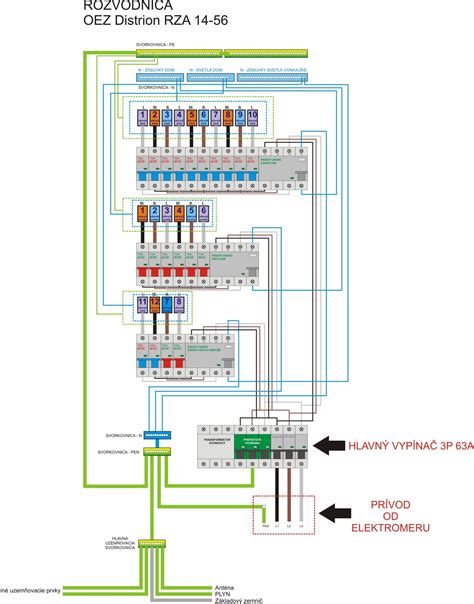

Základná schéma zapojenia rozvádzača a jej čítanie

Typická schéma zapojenia rozvádzača obsahuje hlavný prívod elektriny, hlavný istič, prúdový chránič a následne jednotlivé ističe pre jednotlivé okruhy. Tento systém zabezpečuje logické a bezpečné rozdelenie energie. V moderných inštaláciách sa často používa aj prepäťová ochrana, ktorá chráni spotrebiče pred poškodením. Schéma zapojenia rozvádzača obsahuje symboly a označenia vodičov. Fázový vodič (L), nulový vodič (N) a ochranný vodič (PE) majú presne definované funkcie. Porozumenie schéme je kľúčové najmä pri diagnostike problémov alebo rozšírení elektroinštalácie.

Kontrola a testovanie

Po dokončení zapojenia rozvádzača nasleduje kontrola všetkých spojov a testovanie funkčnosti. Skúša sa, či ističe správne reagujú a či prúdový chránič vypne pri simulovanej poruche. Veľmi dôležité je označenie jednotlivých okruhov - každý istič by mal byť jasne popísaný. Bez nej je zapojenie rozvádzača rizikové a neprehľadné. Elektroinštalácia vrátane zapojenia rozvodnice by mala byť ukončená revíziou (prvou odbornou prehliadkou a odbornou skúškou).

Rozdiely v zapojení: Rodinný dom vs. byt

Zapojenie rozvádzača sa líši podľa typu objektu. Rozdiely sú najmä v rozsahu a zložitosti elektroinštalácie.

Zapojenie rozvádzača v rodinnom dome

Je zvyčajne komplexnejšie. Obsahuje viac okruhov - napríklad pre garáž, záhradu, kúrenie alebo bazén. Vyžaduje sa aj vyšší výkon a často aj viacero prúdových chráničov. Dôležitá je aj rezerva do budúcnosti, napríklad pre fotovoltiku alebo elektromobil. Pri výbere rozvodnice myslite na rezervu radov a modulov. Rozvádzač, ktorý je „plný na 100 %“ už pri montáži, je zle navrhnutý. Odporúčame aspoň 30 % rezervu, pri plánovanom rozšírení aj 50 %. Pre menší rodinný dom sú bežné rozvádzače s 36-54 modulmi, pri väčších domoch alebo pri počítaní s FVE a ďalšími technológiami aj viac. Jeden prúdový chránič pre celý dom je zvyčajne nevhodný. Odporúča sa mať viac RCD alebo RCBO - napríklad zvlášť pre svetelné okruhy, zásuvky v izbách, kuchyňu, kúpeľňu a technické okruhy. V rodinných domoch býva SPD typu 1 často v elektromerovom rozvádzači (pri LPS), SPD typu 2 zvyčajne v bytovom rozvádzači.

Zapojenie rozvádzača v byte

Je jednoduchšie, keďže ide o menší počet okruhov. Najčastejšie ide o zásuvky, osvetlenie a niekoľko špeciálnych spotrebičov. Aj napriek menšiemu rozsahu je dôležité dodržať správnu schéma zapojenia rozvádzača a použiť kvalitné ochranné prvky.

Hlavné rozdiely medzi zapojením v byte a dome spočívajú v počte okruhov, dimenzovaní a nárokoch na výkon. Zapojenie rozvádzača v rodinnom dome si vyžaduje detailnejšie plánovanie a vyššiu odbornosť.

Časté chyby a praktické tipy pri zapojení ističov

Zapojenie ističov je síce zdanlivo jednoduché, ale môže predstavovať nespočetné množstvo potenciálnych chýb. Aj malé chyby môžu mať veľké následky.

Bežné chyby

• Nesprávne dimenzované vodiče a preťaženie obvodov: Použitie vodičov, ktoré sú príliš malé na prúd, na ktorý sú určené, môže viesť k prehriatiu a potenciálne k požiaru. Aby ste tomu predišli, vždy sa uistite, že prierez vodičov zodpovedá menovitému prúdu ističa. Podobne musí istič zodpovedať aj zaťaženiu, ktoré má zvládnuť, aby sa zabránilo preťaženiu.
• Nesprávne uzemnenie: Chybné uzemnenie môže viesť k úrazu elektrickým prúdom. Je nevyhnutné zabezpečiť, aby bol uzemňovací vodič správne pripojený k uzemňovacej svorkovnici.
• Dvojité odpojenie: Neobchádzajte účel ističa tým, že ho použijete na palec viacerých vodičov. Tento postup, známy ako dvojité odpojenie, môže byť nebezpečný a je v rozpore s elektrickými predpismi.
• Popletenie nulákov: Všimnite si, že všetky „nuláky“ sú pripojené cez prepojovacie lišty (mostíky) tak, aby sa prúdy vracali vždy cez daný chránič. Ak chránič obídete alebo „nulák“ zapojíte omylom k druhému, budú chrániče vypadávať. Lebo ak by ste dali na jeden chránič aj osvetlenie, pri malej poruche nejakého spotrebiča by vám ostala tma v celom byte.
• Používanie flexibilného viacžilového kábla bez koncoviek: Flexibilný viacžilový kábel bez koncoviek na koncoch je slabým miestom elektriny. Časom sa kvalita kontaktu oslabí, spoj sa začne zahrievať a spôsobuje poruchy. Uistite sa, že ste zvlnili spletený vodič alebo použili pevný jednožilový kábel.
• Spájkovanie koncov: Je starý a nie dostatočne spoľahlivý spôsob spájania vodičov. Na pripojenie používajte len vhodné koncovky.

Praktické tipy od elektrikárov

• Vždy si nechajte v rozvádzači rezervu pre budúce rozšírenie. Odporúčame aspoň takých 30 %. Ale ak vopred viete, že budete do rozvodnice pridávať ističe a ďalšie prvky napríklad pre prístavbu či garáž, pokojne nechajte aj 50 % rezervu.
• Používajte kvalitné komponenty a dbajte na prehľadné usporiadanie vodičov. Dobré zapojenie rozvádzača je také, ktoré je nielen funkčné, ale aj prehľadné.
• Rozdeľte okruhy pod viaceré RCD / RCBO, nekonecentrujte celý dom pod jeden prúdový chránič.
• Navrhnite prepäťové ochrany (SPD typu 1/2/3) podľa typu pripojenia a bleskovej ochrany objektu.
• Okrem logického radenia prístrojov treba riešiť aj selektivitu istenia, aby pri poruche vypadávali najprv „nižšie“ ističe a nie hlavný istič alebo hlavný chránič.
• Aj perfektne navrhnutý rozvádzač je bez označenia a dokumentácie pre používateľa prakticky nečitateľný. Označte jednotlivé rady a prúdové chrániče, ističe a SPD s popisom okruhu.
• Kontaktujte projektanta alebo elektrikára, ktorý vaše predstavy zreálni.

Kedy si zavolať odborníka

Ak nemáte skúsenosti, zapojenie rozvádzača by ste mali prenechať odborníkovi. Platí to najmä pri zložitejších inštaláciách alebo pri zapojení rozvádzača v rodinnom dome. Odborník zabezpečí aj revíziu, ktorá je často potrebná pri kolaudácii. Návrh rozvádzača by mal robiť projektant elektro alebo kvalifikovaný elektrikár s potrebnou praxou. Pri zmenách v existujúcej inštalácii je vhodné spracovať aktualizovanú dokumentáciu a vykonať revíziu. Inštaláciu ističa je úloha, ktorá si vyžaduje starostlivú pozornosť a postupuje podľa správnych krokov. Ak sa vám nepáči pracovať s elektrickými systémami alebo ak si nie ste istí akýmikoľvek krokmi procesu inštalácie, je najlepšie najať si licencovaného elektrikára.

Legislatívne zmeny a výber hlavného ističa

Od 1. júla 2025 rozhodnutím Úradu pre reguláciu sieťových odvetví (ÚRSO) došlo k zmene spôsobu výpočtu poplatkov za distribúciu. Cieľom je uplatniť pri domácnostiach, ktoré nadštandardne využívajú elektrinu, princíp väčšej adresnosti nákladov, a síce, aby každý spotrebiteľ platil len za to, čo naozaj potrebuje a spotrebuje. Nejde o nový poplatok za istič ako taký. Zavedením nového spôsobu výpočtu distribučných poplatkov sa mení len metóda výpočtu fixnej (pevnej) zložky ceny.

Výška hlavného ističa v domácnosti úzko súvisí s tým, na aký účel používate elektrinu. Pred samotnou výmenou ističa zvážte plánovaný spôsob využívania elektriny a vaše výkonové potreby do budúcnosti. Istič musí byť plombovateľný.

Ako si vybrať a vymeniť hlavný istič

Ak sa rozhodnete nainštalovať alebo vymeniť si svoj hlavný istič (do hodnoty 3x63 A vrátane), môžete sa obrátiť s požiadavkou na jeho inštaláciu alebo výmenu aj na našu spoločnosť. Cez náš e-Shop si ho môžete objednať za štandardnú cenu 91,36 € s DPH vrátane práce, materiálu, revíznej správy, dopravy a zaplombovania ističa.

Inštaláciu hlavného ističa si môžete zabezpečiť aj vo vlastnej réžii, avšak ak sa tak rozhodnete, je potrebné, aby ste podali žiadosť o pripojenie s dôvodom “požadujem zvýšiť/znížiť hlavný istič” a v spolupráci s vašim elektrikárom postupovali podľa technických podmienok pripojenia, ktoré budú súčasťou doručenej Zmluvy o pripojení. Ako identifikačný údaj vždy uvádzajte v komunikácii váš EIC kód - ide o identifikačné číslo priradené výhradne vášmu odbernému miestu elektrickej energie.
