Podrobný postup zateplenia fasády minerálnou vlnou

Zateplenie kontaktnej fasády minerálnou vlnou má množstvo výhod a vďaka použitému materiálu poskytuje aj ochranu životného prostredia. Tepelná izolácia z minerálnej vlny je zaradená do najbezpečnejšej nehorľavej triedy A1. Zatepľovanie domov je už viac ako štvrťstoročie mimoriadne populárnou cestou, ktorá vedie k úsporám energií na vykurovanie a prípadné ochladzovanie domácností. Navyše, vytvorenie tzv. kontaktného zatepľovacieho systému so sebou prináša aj výhodný bonus. Základ kontaktného zatepľovacieho systému tvoria fasádne izolačné dosky, najčastejšie z expandovaného penového polystyrénu alebo z minerálnej vlny.

Minerálna vlna na zateplenie fasády so sebou nesie možnosti dvoch materiálov - kamennej vlny a sklenej vlny (niekedy nazývaná aj sklená vata).

• Sklená vlna, často nazývaná aj sklenná vata, je ľahká, mäkká a trvalo elastická. Štruktúra minerálnej vlny zo sklených vlákien zaručuje vysokú priepustnosť vodnej pary. Okrem zateplenia fasády ju možno použiť na zateplenie podkrovia - šikmej strechy, stropov, vnútorných priečok, odvetrávaných fasád a je odporúčanou izoláciou pre zateplenie drevodomov.
• Isover kamenná vlna, často nazývaná aj minerálna vlna alebo čadičová, sa vyrába z vulkanických hornín - a teda opäť z prírodného materiálu. Má široké použitie, dosky z najľahšej kamennej vlny sa používajú na izoláciou šikmých striech, stredne ťažké pre izoláciu priečok a na zateplenie fasády a najťažšie kamenné vlny, s vysokou odolnosť v tlaku, na zateplenie plochých striech. Spevnené substrátové dosky z hydrofilnej minerálnej vlny sa používajú na pestovanie rastlín a budovanie zelených vegetačných striech.

Nová fasádna izolačná doska Isover Clima 34 pridáva k štyrom parametrom výhod zateplenia minerálnou vlnou ďalších 5. Bežná fasádna minerálna doska hrubá 16 cm váži 11 kg, kým fasádna minerálna doska Isover Clima 034 váži iba 6 kg, a to napriek o 20 % väčšiemu rozmeru dosky. Úspora hmotnosti na zateplení rodinného domu je teda 900 kg, čiže takmer 1 tona. Vďaka väčšiemu formátu dosky na zateplenie 100 m2 fasády rodinného domu potrebujeme 139 kusov minerálnej dosky Isover Clima 034 (rozmer 1200 x 600 mm), kým z bežnej fasádnej minerálnej izolácie miniete až 167 kusov (rozmer dosky 1000 x 600 mm). Minerálna fasádna izolácia Isover Clima 034 prispieva k ochrane životného prostredia a zachovaniu prírodných zdrojov pre budúce generácie tým, že sa pri výrobe používajú výlučne recyklované suroviny. Cieľom spoločnosti Saint-Gobain je výroba materiálov s nízkym dopadom na životné prostredie a naopak s pozitívnym efektom pri ich aplikácii.

Aj napriek tomu, že postup zateplenia minerálnou vlnou je zdanlivo jednoduchý, samotná realizácia si vyžaduje veľa odborných vedomostí a skúseností. Neodporúčame preto, aby sa do tejto práce púšťali laici. Druh izolantu, jeho hrúbku, spôsob kotvenia a ďalšie podmienky realizácie musí navrhnúť na základe posúdenia konkrétnej nehnuteľnosti odborník.

1. Príprava podkladu

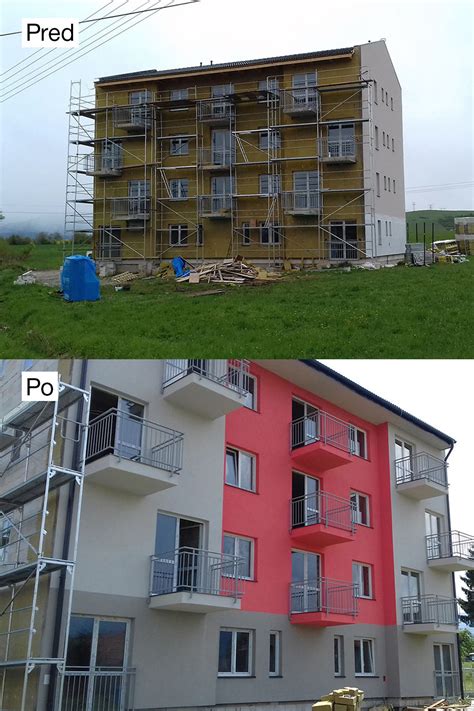

Predpokladom na zhotovenie zatepľovacieho systému, ktorý si zachová svoje vlastnosti po desaťročia, je súdržný podklad. Vhodnými podkladmi sú murované steny, betónové povrchy panelov, pevné a súdržné cementové, vápeno-cementové a polymércementové omietky, pórobetón a pod. Odporúča sa priemerná súdržnosť podkladu najmenej 200 kPa s tým, že najmenšia jednotlivá prípustná hodnota musí byť aspoň 80 kPa.

Súdržnosť a správna príprava podkladu

Opravy nesúdržných podkladov sa realizujú s predstihom, aby mohlo dôjsť k dostatočnému vyzretiu opravovaných plôch (aspoň 14 dní). Podklad musí byť čistý, suchý, bez mastnôt a nečistôt. Podklad musí byť nosný - schopný udržať nalepené fasádne dosky pred kotvením. Pôvodnú fasádu, na ktorú sa bude aplikovať zatepľovací systém, je potrebné očistiť od zvetraných častí, zbaviť prachu a prípadných nečistôt.

Z hľadiska najvhodnejšieho technologického postupu stavebných prác by sa mala prípadná montáž okien, dverí a práce súvisiace s osadzovaním vonkajších otvorov realizovať ešte pred začiatkom zatepľovania. Rovnako tak to platí aj pre prvky vonkajšieho tienenia, prípadne konzoly na uchytenie ťažších konštrukcií. Parapetné dosky sa v ideálnom prípade osadzujú v priebehu zatepľovania.

Zásady vhodného podkladu

• Vlhký podklad: Najskôr sa musí odstrániť príčina vlhkosti, zatepľuje sa až po vyschnutí muriva.
• Zaprášený, špinavý podklad: Je nutné mechanicky očistiť, omiesť, prípadne umyť tlakovou vodou.
• Zvetraný povrch: Je nutné mechanicky očistiť, obiť, prípadne odstrániť s použitím vhodnej technológie a následne vyrovnať vhodnou hmotou preukázateľne zabezpečujúcou súdržnosť podkladu.
• Mach, plesne, huby: Je nutné mechanicky očistiť a následne stenu ošetriť vhodným fungicídnym prípravkom.
• Vystupujúce časti: Nutné odstrániť ostré, vystupujúce časti malty, nesúdržné a odlupujúce sa vrstvy náteru a omietky.
• Zvyšky oddebňovacích prípravkov: Očistiť tlakovou vodou s pridaním detergentu.
• Savý podklad: Sa očistí a napenetruje vhodnou penetráciou, priedušné neaktívne spóry.
• Trhliny: Neaktívne trhliny sa utesnia pružným tmelom, pri aktívnych trhlinách treba vyriešiť príčinu ich šírenia.
• Rovinnosť podkladu: Prípustná tolerancia nerovnosti podkladu je 20 mm na dĺžku 1 m. Táto podmienka platí v prípade lepených, a zároveň kotvených systémov. Pri systémoch len lepených je prípustná nerovnosť podkladu max. 10 mm na dĺžke 1 m. Podklad sa nesmie vyrovnávať vrstvou tepelnej izolácie.

Opravený podklad sa vždy ošetrí penetračným náterom.

2. Založenie prvého radu

Zatepľovací systém s použitím minerálnej vlny sa zakladá minimálne 30 cm nad úrovňou budúceho terénu. Prvý vodorovný rad izolačných dosiek sa umiestňuje na tzv. zakladaciu alebo štartovaciu lištu, ktorá vymedzuje začiatočnú líniu zateplenia. Nikdy nie je umiestnená nižšie ako 30 centimetrov nad úrovňou terénu. Je viacero spôsobov ako začať.

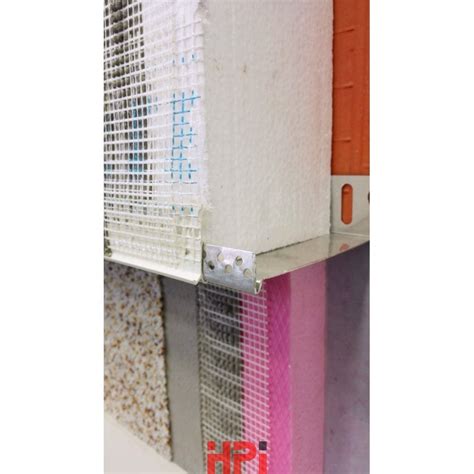

Osadenie zakladacích líšt

Štandardne sa zakladá na zakladaciu lištu, ktorej šírka a pevnosť musia zodpovedať hrúbke použitého izolačného materiálu. Osadí sa zakladacia lišta príslušnej šírky (podľa hrúbky izolácie) z ľahkých, alkalicky stálych kovov, prípadne PVC. Tieto sa kotvia skrutkami v min. počte 3 ks na 1 bm. Štartovacia lišta sa kotví vodorovne na fasádu zatepľovanej budovy troma kotvami na meter lišty. Na zakladacie lišty sa aplikujú tesniace a dilatačné prvky. Vzájomné napojenie zakladajúcej lišty sa vykoná s medzerou 2 mm. Potrebné zaistenie rovnosti čela zakladajúcich líšt sa u nerovných podkladov dosiahne pomocou distančných umelohmotných podložiek. Vzniknutý priestor medzi zakladajúcou lištou a stenou objektu sa vyplní nízko-rozťažnou PU penou, alebo tmelom tak, aby po montáži izolácie nevznikli dutiny a zabránilo sa vzniku „komínového efektu“, ktorý môže ochladzovať stenu. Prípadné škáry medzi lištou a omietkou sa vypĺňajú nízkoexpanznou penou tak, aby sa predišlo prípadnému komínovému efektu.

Založenie prvého radu na soklovej izolácii

Čoraz častejšie sa začína zakladať prvý rad na vyrovnanú soklovú izoláciu. Na izolovanie soklovej časti sa používajú nenasiakavé dosky, najčastejšie na báze extrudovaného polystyrénu. Sú dva spôsoby založenia prvého radu minerálnej izolácie. Prvým je, že hrúbka soklovej izolácie je totožná s hrúbkou minerálnej izolácie. V tomto prípade sa nepoužívajú okapové lišty, no spoj je potrebné 2x vystužiť. V druhom prípade je hrúbka soklovej izolácie menšia ako hrúbka minerálnej izolácie, pričom odporúčame rozdiel 3-4 cm. V tomto prípade je však nutné použiť okapovú lištu, aby voda stekala od fasády.

3. Lepenie izolácie

Samotnému lepeniu izolácie predchádza jeden alebo dva kroky, v závislosti od typu dosky. Jednotlivé dosky tepelného izolantu sa lepia na väzbu na pôvodný podklad. Na lepenie a stierkovanie dosiek sa používa hydrofobizovaná lepiaca malta na báze cementu, ktorej vlastnosti sú upravované polymérmi.

Penetráce izolácie

Minerálne dosky sa musia pred aplikáciou lepiaceho materiálu skontrolovať, či je ich povrch dostatočne suchý a bez mechanického poškodenia. V prípadne potreby sa odstráni prach z dosky. V prípade produktu bez povrchovej úpravy, je potrebné povrch dosky penetrovať tenkou vrstvou lepiacej malty. Ak je doska opatrená špeciálnou povrchovou úpravou (napr. SMARTwall S C1 alebo C2), penetrácia lepidlom na takomto povrchu nie je potrebná. V prípade dosiek SMARTwall C1 odporúčame špeciálnu povrchovú úpravu dosky smerovať do exteriéru. V prípade otočenia smerom k stene nevznikne žiadny problém. Penetrácia lepidlom sa robí v mieste nanášania lepidla po obvode dosky a na 1 až 3 terče v strede dosky.

Nanášanie lepiacej malty

Keď je doska bez špeciálnej povrchovej úpravy musí byť pred nanesením lepiacej malty napenetrovaná vtlačením tenkej vrstvy lepiacej malty. V prípade, že sa jedná o povrch dosky so špeciálnou úpravou, lepiaca malta môže byť nanesená priamo. Lepiaca malta sa nanáša v požadovanej vrstve po celom obvode izolačnej dosky a na ploche v bodoch vždy tak, aby miesto budúceho kotvenia bolo podlepené. Pri izolantoch FKL s kolmou orientáciou vlákien sa lepiaca malta nanáša celoplošne, hrebeňovým hladidlom. Výška hrebeňa sa určí podľa nerovnosti podkladu. Rovnako tak platí, že pokiaľ je povrch bez špeciálnej povrchovej úpravy, je nutná penetrácia lepidlom. Nanesenie lepiacej malty musí byť minimálne na 40% plochy dosky po jej zatlačení na stenu. V prípade rozmeru 400x1200mm postačí naniesť tenší rámik po obvode (cca. 6 cm po zatlačení na stenu). V prípade lamiel FKL je lepenie celoplošné.

Dodržanie minimálnej plochy lepiacej malty je dôležité pre stabilitu zatepľovacieho systému. Lepiaca malta nesie zaťaženie celého kontaktného systému. Na dosku bez povrchovej úpravy sa lepiaca malta nanáša na penetrovaný povrch po obvode dosky a na terče v strede dosky. Kotva musí vždy prechádzať cez lepiacu maltu, preto terče je nutné umiestniť na konkrétnom mieste. Kotvenie prenáša len horizontálne sily od účinkov vetra. Čím väčšia plocha lepiacej malty, tým je celková stabilita zateplenia lepšia.

4. Zásady lepenia izolácie na stenu

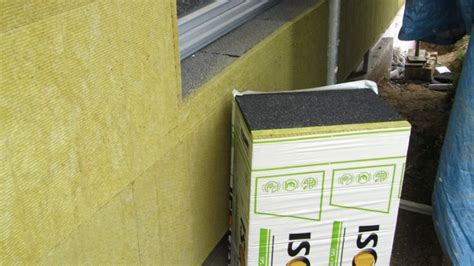

Nalepenie dosiek na stenu musí byť na tesno bez špár. Maximálna povolená špára je 4 mm a musí sa v celej hrúbke vyplniť izolantom. Aby nevznikol tepelný most, lepiaca malta sa nesmie dostať do špáry. Pri lepení dosiek musí vzniknúť „T“ spoj, nie krížový spoj dosiek „+“. Zvislé špáry musia byť od seba minimálne 100 mm.

Dilatácie v stene musia byť dodržané, dosky ich nesmú prekrývať. Špeciálny dôraz je potrebné klásť na lepenie izolantu v rohoch okien a iných prestupových častí. Škára medzi jednotlivými doskami izolantu nesmie za žiadnych okolností nadväzovať na vodorovnú ani na zvislú líniu ohraničenia prestupu. Pokiaľ pri okne vychádza špára v úrovni parapetu alebo nadpražia a nie je možné vytvoriť z dosky „hokejku“ s výrezom minimálne 100 mm v horizontálnom a vertikálnom smere dosky, je možné otočiť dosku o 90°. Na zateplenie rohov okien a podobných prvkov sa použije celá doska izolantu s požadovaným výrezom.

Odrezky je možné použiť, len ak majú minimálnu šírku 150 mm. Takýto odrezok sa umiestni len do plochy, nie ku okraju otvorov alebo rohu budovy. Na rohoch sa musia rady dosiek preväzovať. Ideálne je striedať na rohu celú a polovičnú dosku. Pre zamedzenie vytvorenia tepelného mostu okolo okien a dverí prekryjeme rám minimálne 2 cm minerálnou izoláciou. V prípade zapusteného okna v ostení je potrebné použiť na zaizolovanie ostenia dosky FKD RS. Tieto sú zapustené vo fasádnej izolácii tak, že špára nie je priebežná kolmo od rámu okna po vonkajší povrch izolácie.

Počas procesu lepenia izolačných dosiek v ploche je nutné neustále dôsledne sledovať rovinnosť. Lepenie izolačných dosiek v rohoch a kútoch sa vykonáva takisto na väzbu, pričom sa používajú špeciálne rohové alebo kútové lišty. Na konci dňa odporúčame prekrývať hornú hranu dosiek pred prípadným zatečením od dažďovej vody. V prípade hotovej výstužnej vrstvy na stene je nutné prekryť aspoň hrany izolácie v mieste parapetu, pokiaľ nie sú ešte osadené.

5. Kotvenie izolácie

Kotvenie systému sa vykonáva po kontrole rovinnosti, spravidla 1 až 3 dni po nalepení izolácie. Kotvenie odporúčame vykonať pomocou skrutkovacích rozperných kotiev s kovovým tŕňom. Počet kotiev navrhuje projektant systému. Kotvenie, druh rozperných kotiev, ich počet, poloha voči výstuži a rozmiestnenie v ploche ETICS, určuje projektová dokumentácia (toto štandardne platí pre budovy s výškou nad 8 m). Montujú sa pred aplikáciou základnej vrstvy omietky. Maximálna doba vystavenia rozperných kotiev UV žiareniu nesmie byť prekročená. Táto doba predstavuje čas, počas ktorého kotvy nie sú zakryté ďalšími vrstvami systému. Presnú dobu vystavenia určuje výrobca kotiev.

Dĺžka a osadenie rozpernej kotvy

Dĺžka rozpernej kotvy sa všeobecne stanovuje jednoduchým výpočtom:

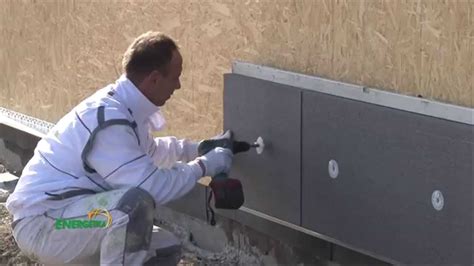

Vŕtanie pre osadenie rozperných kotiev sa vykonáva kolmo na podklad. V mieste, kde sa bude kotva aplikovať, sa vyvŕta otvor príslušného priemeru a dĺžky o 1 cm väčšej, ako je dĺžka kotvy, pričom samotný tepelný izolant sa vrtákom len prepichne. Priemer vrtáku sa stanovuje podľa druhu použitej rozpernej kotvy definovanej v projektovej dokumentácii. Do vysoko poréznych hmôt a hmôt s dutinami sa otvory vŕtajú bez príklepu! Hĺbka vrtu sa prevedie o 10 mm viac ako je predpísaná minimálna požadovaná hĺbka kotvenia v nosnej konštrukcii rozpernej kotvy. V prípade rozmiestnenia kotiev je nutné dodržiavať správne kotviace schémy pre daný rozmer izolácie.

Minimálna vzdialenosť medzi rozpernými kotvami a od hrany steny sa odporúča 10 cm. Do otvoru sa vloží kotva a jej poloha sa zaistí údermi na kovový tŕň. Tanier osadenej rozpernej kotvy nesmie narúšať rovnosť základnej vrstvy. Zle osadená, poškodená alebo zdeformovaná rozperná kotva sa odstráni a nahradí sa novou. V prípade, ak nie je možné poškodenú alebo zdeformovanú rozpernú kotvu odstrániť, upraví sa tak, aby nenarúšala rovinnosť povrchu ETICS. Prázdne miesto po rozperných kotvách sa vyplní izolačným materiálom - je neprípustné vypĺňať ho lepiacou maltou. Aby sa zabránilo vzniku panter efektu na fasáde, odporúčame zapustiť kotvy do izolantu a prekryť ich minerálnou tepelnoizolačnou zátkou. Pre správnu montáž zapustených kotiev je nevyhnutné používať aplikačný nástavec odporúčaný daným výrobcom kotiev. Frézovacie aplikačné nástavce neodporúčame pre použitie v minerálnej izolácii.

6. Základná výstužná vrstva

Základná výstužná vrstva je kľúčová pre dlhodobú životnosť a stabilitu systému.

Príprava a armovanie detailov

Pokiaľ nie sú použité dosky s povrchovou úpravou je potrebné ich povrch napenetrovať. V prípade dosiek SMARTwall smerom do exteriéru stačí napenetrovať len miesta izolácie bez úpravy ako napríklad rohy budov, minerálne zátky, ostenia atď. Najskôr sa armujú nárožia, hrany, ostenia a nadpražia objektu a určené plochy v projektovej dokumentácií. K tomu sa používajú špeciálne plastové profily s výstužnou sklotextilnou mriežkou. V miestach spojov rohových profilov musí byť tkanina riadne preložená min. 10 cm. V oblasti rohov okien a dverí sa vykonajú diagonálne výstuhy s plochou min. 20x30 cm, odporúča sa rozmer 25x50 cm. V styku okenného ostenia a nadpražia sa vykoná vystuženie pásmom armovacej sieťky v ostení (nadpraží) min. 15 cm od rohu na každú stranu. Zvláštnu pozornosť je potrebné venovať armovaniu rohov okolo okien a podobných prestupov. S cieľom zabrániť praskaniu izolantu a omietky sa tu na armovanie používajú aj pásy zo sklotextilnej mriežky vlepované pod uhlom 45°. V prípade nedodržania odporúčaných postupov môže dôjsť ku vzniku trhlín v rohoch okolo okien. Trhliny spôsobia zatečenie vody do systému, čím sa degraduje funkčnosť systému.

Vyhotovenie hlavnej výstužnej vrstvy

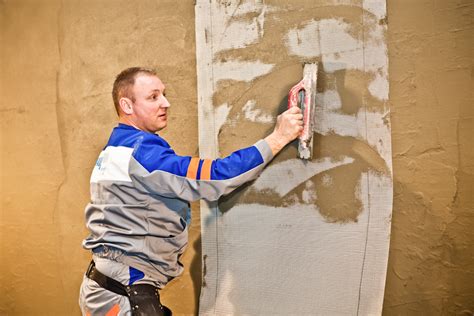

Keď sú všetky detaily vystuženia okolo rohov a dilatácií dokončené, prechádza sa na zhotovenie hlavnej vrstvy. Na izolačné dosky sa ručne nanesie výstužná malta ozubeným hladítkom 10x10 mm, do ktorej sa vtlačí výstužná mriežka. Vystuženie základnej vrstvy lepidla zabezpečíme armovacou sklotextilnou mriežkou, odolnou proti pôsobeniu zásaditého prostredia. Do vrstvy lepiacej malty ju vtlačíme tak, aby sa nachádzala približne v jednej tretine hrúbky malty pod jej povrchom. Výstužná malta, ktorá vystúpi cez mriežku sa následne vyrovná a uhladí. Armovaciu mriežku sa odporúča ukladať smerom od hora dole s min. presahom v spojoch 10 cm. Jednotlivé pásy sklotextilnej mriežky sa nadpájajú preložením v dĺžke 10 cm. Presah 10 cm sa odporúča vykonať aj v miestach vystuženia a na rohoch objektu. Základná vrstva sa vykonáva v hrúbke 4-6 mm. Pokiaľ sa nedosiahne hrúbka 4 mm v jednom pracovnom kroku, odporúča sa vykonať ďalšiu vrstvu v priebehu 12-24 hodín už bez ďalšej výstužnej mriežky. Je potrebné odsledovať, aby celá plocha aj jednotlivé vrstvy sklotextilnej mriežky boli dôsledne prekryté vrstvou lepiacej stierky. Armovacia mriežka nesmie ležať na izolácii bez lepidla a musí byť uložená bez záhybov, z oboch strán musí byť krytá lepidlom. Štruktúra armovacej mriežky nesmie byť prekreslená na povrch armovacieho lepidla. Mriežka sa ukladá do tretiny výstužnej vrstvy, minimálne krytie mriežky musí byť 1 mm, v miestach preloženia 0,5 mm. Zvýšenie odolnosti ETICS proti mechanickému poškodeniu možno zabezpečiť dvojitým vystužením v základnej vrstve prípadne použitím pancierovej mriežky. Všetky napojenia ETICS na priľahlej konštrukcii sa vykonávajú tak, aby nedošlo k prieniku vody do systému a ku vzniku škodlivých trhlín.

7. Prevedenie finálnej povrchovej úpravy

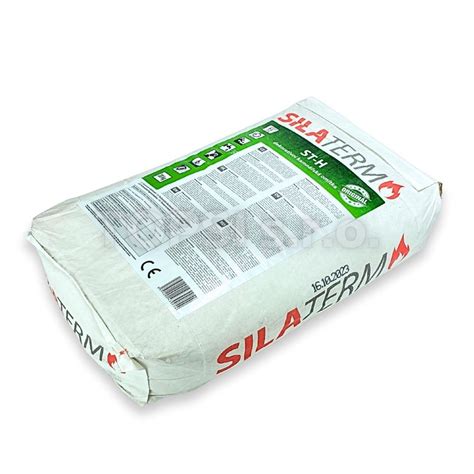

Po technologickej prestávke spravidla 5-7 dní, kým vyzrie výstužná vyrovnávacia vrstva, sa plocha fasády prebrúsi, napenetruje a následne nanesie finálna tenkovrstvová omietka v hrúbke 1,5-3 mm. Finálnej úprave predchádza nanášanie penetračného náteru vo farebnom odtieni budúcej omietky. Ten zjednotí nasiakavosť povrchu a zlepší priľnavosť tenkej vrstvy omietky k podkladu. Pri jej aplikácii treba dodržiavať technologické postupy, ktoré odporúča dodávateľ omietky. Pri kontaktnom zateplení z minerálnej izolácie odporúčame použiť silikátovú, silikón-silikátovú alebo silikónovú omietku.

Pri väčších objektoch je potrebné prácu rozplánovať tak, aby sa jednotlivé ohraničené plochy robili naraz. Počas prác na kontaktnom zatepľovacom systéme a ani 24 hodín po ich ukončení nesmie klesnúť teplota pod 5 °C. Niektorí výrobcovia v technických listoch k svojim výrobkom stanovujú aj maximálnu teplotu vhodnú na aplikáciu ich výrobkov.
