Správne osadenie okna pomocou klinov: Podrobný návod a dôležité tipy

Len správne namontované okno dokáže plniť svoju funkciu. Ak sa nevykoná správne, môže mať za následok rôzne problémy, napríklad zatekanie do interiéru alebo úniky tepla do exteriéru. Osadenie okna alebo dverí do stavebného otvoru má svoje presné pravidlá, ktoré špecifikujú platné normatívne predpisy, ako je napríklad STN 73 3134: 2014 Stavebné práce. Styk okenných konštrukcií a obvodového plášťa budovy. Požiadavky, zhotovenie a skúšanie. Montáž okien je technický proces, ktorý rozhoduje o tepelnej izolácii, vzduchotesnosti, životnosti aj komforte bývania. Nejde len o výplň otvoru, ale o konštrukčný prvok, ktorý musí byť správne napojený na murivo, zateplenie aj parozábranu. Rozdiel medzi obyčajným „osadením“ a odbornou montážou okien spočíva v systémovom riešení detailov. Nestačí rám ukotviť a vypeniť. Je dôležité zdôrazniť, že reálne parametre Uw (prestup tepla celým oknom) často ovplyvňuje kvalita montáže viac než samotný profil.

Príprava stavebného otvoru

V prvom rade je dôležité správne pripraviť stavebný otvor, inak hrozí, že montáž okna nebude možná. Medzi základné chyby patria nevhodne pripravený stavebný otvor. Pred samotnou montážou treba skontrolovať, či na ostení nie sú nerovnosti a či je podklad dostatočne pevný, súdržný a čistý. Montáž okna do nepripraveného stavebného otvoru podľa projektovej dokumentácie považuje za jednu z najčastejších chýb aj Michal Prinke, z oddelenia realizácie stavieb KALYPSO SK, spol. s r. o. „Stavebná nepripravenosť spôsobuje kvalitným oknárskym firmám obrovské problémy, ktoré majú vplyv na dodržiavanie technických noriem, ako aj noriem platných pre výrobcov profilových systémov.“

Pri príprave okenného otvoru dbajte o to, aby bol dokonale pravouhlý. Okraje okenného otvoru musia byť dôkladne vyrovnané. Pokiaľ ide o odchýlky vo veľkosti, pri otvore do 3 metrov je prípustná odchýlka cca 1,2 centimetra. Pri väčších otvoroch to môže byť odchýlka do 1,6 centimetra. Otvor zbavte všetkých nečistôt a zabezpečte, aby bol podklad dokonale pevný. Prípustná záťaž je 8kg na 1m2. Rozmery okna by mali byť o niečo menšie ako stavebný otvor, približne o 20 až 50 mm v závislosti od veľkosti okna a druhu stavebnej konštrukcie. Nezabúdajte tiež, že pracovať sa odporúča vždy z vnútornej časti, teda z interiéru.

Osadenie okna a použitie klinov

Samotné osadenie okna sa odvíja od toho, v akej polohe sa má okno nachádzať. Jeho pozícia závisí od skladby obvodového múru, ukotvenia aj izoterm. Chyba pri montáži okien je aj nedostatočné vycentrovanie a uloženie okna do stavebného otvoru. To má za následok nedokonalé tesnenie krídla v ráme a následné zatekanie. Pri osadení okna je dôležité rám dôkladne vypodložiť. Pri osadení okna je dôležité prenesenie váhy do nosnej časti otvoru a zaistenie vodorovnosti okna vo všetkých smeroch.

Okenný rám sa osadí do pripraveného otvoru. Pomocou vodováhy sa nastaví správna poloha a okenný rám sa ukotví. Na správne uloženie je neoceniteľným pomocníkom vodováha. Po správnom uložení si okno popodkladajte. V tejto fáze budete potrebovať pomocníka. Rám sa osádza do otvoru pomocou podložiek a klinov a následne sa presne vyrovná do roviny. Okno sa upraví do správnej polohy použitím montážnych klinov. Tie zároveň zaručujú prenos zaťaženia okna do stavebnej konštrukcie, a to tak, že sa rám pri kotvení nebude hýbať. Správnu polohu okna v stavebnom otvore treba skontrolovať vodováhou.

Vypodloženie sa vykonáva pomocou podložiek z PVC, purenitu alebo povrchovo ošetreného dreva s hustotou nad 650 kg/m3 (buk, dub). Ďalší dôležitý krok pri montáži je vykajlovanie okna vo zvislej polohe v otvore (vymedzenie priestoru medzi oknom a ostením plastovými klinmi). Kliny musia v určitých bodoch okolo okna ostať na trvalo - pod omietkou. Dôležité je uvedomiť si smery síl, ktoré budú na okno pôsobiť. Vymedzovanie kliny nesmú byť umiestnené celkom v rohoch okna. Jednou z najčastejších a mimoriadne deštrukčných chýb je vyťahovanie vymedzovacích klinov po montáži.

Ukotvenie okna

Po vypodložení prichádza na rad ukotvenie okna. Ukotvenie len za pomoci tmelov alebo lepidiel je nedostatočné! Okno je pri používaní zaťažované a riskovali by ste, že vypadne. Na tento účel sa používajú materiály a súčiastky odolné voči korózii. Vhodné sú samorezné skrutky, rámové rozperky, osadzovacie rámy a pod. Záleží od samotného typu okna a materiálu ostenia.

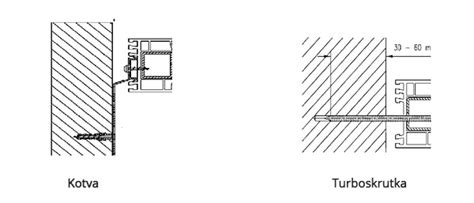

Montáž okien sa odporúča realizovať rámovými skrutkami alebo turboskrutkami. Mali by sa rozmiestniť na úrovni stredovej osi rámu. Otvory na skrutky môžu byť už predvŕtané z výroby. Na vŕtanie dier do ostenia sa odporúča používať predĺžené vrtáky, ktoré vylučujú poškodenie okenného rámu počas vŕtania. Priemer a dĺžka kotviacich skrutiek alebo turboskrutiek sa musia zvoliť s ohľadom na veľkosť a hmotnosť okna.

Plastové okná sa štandardne do otvoru kotvia (uchytávajú) plechovými kotvami (kotviacími plechmi). Tie sa do drážok na vonkajšej časti okenného rámu uchytia pomocou vyseknutých ušiek. Počet kotiev na okno závisí od veľkosti samotného okna, no vzdialenosť medzi kotvami by v zásade nemala byť väčšia ako 70 cm (tento parameter stanovuje výrobca profilového systému). Pri určitých typoch stavieb alebo pri výrobkoch ako vchodové dvere, posuvné dvere, veľké balkónové dvere je potrebné kotviť nie pomocou plechov, ale priamo skrutkou cez rám - tzv. turboskrutkou. Kotviace plechy neporušujú celistvosť rámu okna a pri správnom rozstupe umožňujú lepšiu dilatáciu okna. Montážne plechy sa uchytia do ostenia skrutkami.

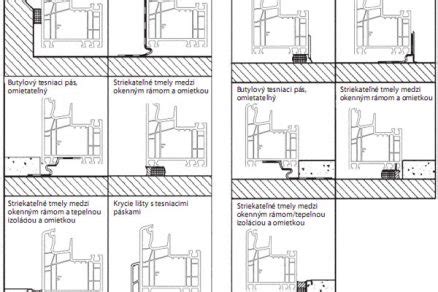

Utesnenie a izolácia (RAL montáž)

Moderný prístup pri montáži okien pracuje so systémovým riešením vrstiev, známym ako RAL montáž. RAL (Reichs-Ausschuß für Lieferbedingungen) je nemecká organizácia, ktorá vytvorila certifikované smernice pre montáž okien. RAL montáž používa 3-vrstvový systém (parotesná páska + pena + difúzna páska) podľa certifikovaných smerníc. Štandardná montáž používa len vypenenie bez tesniacich pások. Chyba v montáži môže stáť 30% izolačných vlastností a spôsobiť plesne. RAL montáž ušetrí 20-30% na vykurovaní a predchádza vlhkosti a plesni. Je to investícia, ktorá sa vyplatí.

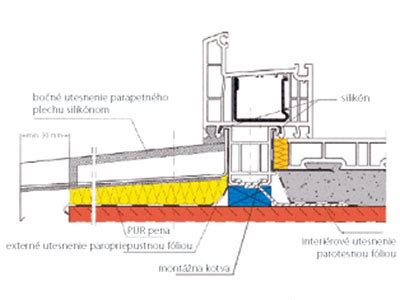

Princípy 3-vrstvovej montáže

1. Vnútorná vrstva: Vnútorná vrstva musí byť vzduchotesná a parotesná, aby zabránila prenikaniu vlhkosti z interiéru do spoja. Na vnútornú stranu rámu sa opatrne nalepí vhodná parotesná páska, ktorá izoluje pripojovaciu škáru a zabraňuje tak prieniku vlhkosti z interiéru do vnútra škáry.
2. Stredná vrstva: Stredná vrstva tvorí tepelnoizolačnú bariéru. Medzi rám a stenu sa nanesie montážna pena, ktorá okno zaizoluje. Týmto izolantom môže byť štandardná nízkoexpanzná PUR pena alebo komprimačná páska (jej aplikácia na okenný rám prebieha však ešte pred vložením okna do otvoru). Pripojovacia škára by mala dosahovať podobné tepelnoizolačné vlastnosti ako okolité konštrukcie. Preto je potrebné dbať na dostatočné množstvo montážnej peny. Nízkoexpanzná PU pena na bezpečnú montáž PVC má hustú, pravidelnú štruktúru buniek, vysokú mechanickú pevnosť a vynikajúce izolačné vlastnosti. Je určená na montáž a utesnenie okenných rámov, dverí, parapetov, brán, roliet a schodísk.
3. Vonkajšia vrstva: Exteriérové pásky majú paropriepustné vlastnosti, ktoré chránia škáru a jej výplň pred poveternostnými vplyvmi. Zároveň sa na exteriérovú stranu nalepí paropriepustná páska, ktorá, naopak, dokáže prípadnú vlhkosť z pripojovacej škáry odvetrať. Pásku treba na okno aplikovať s presahom, aby ho bolo možné správne namontovať do stavebného otvoru. Vďaka paropriepustnosti je zabezpečené odvetrávanie škár, čo zabraňuje vlhnutiu peny okolo okna cez mikrotrhlinky, ktoré môžu vznikať po omietnutí ostenia. Bez izolačných pások vlhkosť preniká z interiéru do montážnej peny, tá vlhne a stráca izolačnú funkciu.

Pri zhotovení pripojovacej škáry je podľa normy (STN 733134) nutné škáru ochrániť pred vniknutím vlhkosti a prefukovaním ochrannými fóliami. Niekedy dochádza k ich zámene a nesprávnemu nalepeniu, prípadne ich nepoužitiu, v dôsledku čoho sa znižuje funkčnosť okna. Okrem vzniku plesní môže dochádzať vplyvom vlhkosti aj k degradácii PU peny (tepelnej izolácie), ktorá môže časom úplne stratiť svoju funkciu.

Chyby pri penení

Najčastejšia chyba je použitie štandardnej montážnej peny namiesto nízkoexpanznej. Štandardná pena napučí až 10× a pokrivuje okenný rám. Ak sa aplikuje nedostatočné množstvo peny, vzniknú v montážnej škáre dutiny, ktoré znižujú tepelnoizolačné vlastnosti škáry. Ak sa aplikuje nadmerné množstvo montážnej peny, je potrebné jej následné nežiaduce orezanie, čo má rovnako znižuje tepelnoizolačné vlastnosti.

Porovnanie RAL montáže a štandardnej montáže

Riešenie parapetov

Často podceňovanou konštrukciou sú aj parapety. Neprerušenie tepelných mostov pod otvorovými výplňami má v zimných mesiacoch za následok premŕzanie priestoru pod oknami. Prerušenie tepelných mostov je dôležité nielen nad oknami, ale aj pod nimi. Vďaka tomu nedochádza k premŕzaniu v mieste styku okna s podlahou a k tvorbe plesní. Výsledkom nedostatočne či nevhodne riešenej tepelnej izolácie pod parapetom je tepelný most a tvorba plesní v pripojovacej škáre. Podľa slov Ľuboša Solčaniho je dôležité, aby pod parapet nezatekala voda a nepoškodzovala omietky.

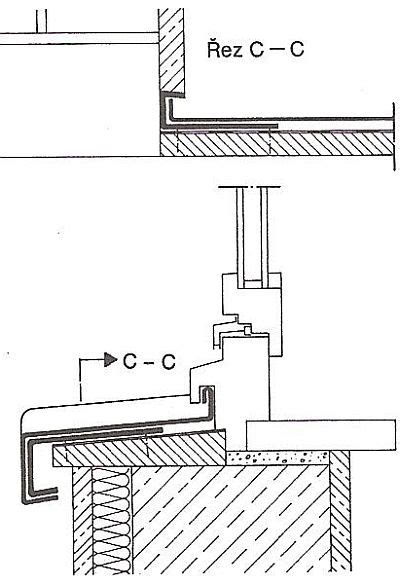

Montáž vonkajšieho parapetu

Vonkajší parapet treba upevniť skrutkami do rozširovacieho profilu a montážnou penou prilepiť na spodnú časť ostenia po celej jeho dĺžke. Lôžko pod parapetom musí byť vyhotovené tak, aby bolo pod parapetom dostatok priestoru na podpenenie - slúži aj ako tepelná izolácia. Presah prednej hrany vonkajšieho parapetu cez omietku by mal byť minimálne 30 mm. Odporúčaný sklon parapetu je viac ako 5°. Vonkajší parapet s nasadenými plastovými krytkami vložte do drážky pod rám okna a postupujte rovnako ako pri vnútornom parapete. Následne parapet privŕtajte k oknu. Zvonka je následne potrebné utesniť špáry pomocou silikónového tmelu, napríklad Univerzálny silikón Perfect Seal od Bostik, ktorý plní estetickú aj ochrannú funkciu (chráni pred UV žiarením, vlhkosťou a plesňou). Zároveň treba myslieť na tepelnú rozťažnosť parapetu. Odporúčame, aby sa bočná krytka celá zapustila do ostenia.

Montáž vnútorného parapetu

Vnútorné parapety s pripevnenými bočnými krytkami vložte pod rám okna a prisuňte ho k profilu. Pomocou vodováhy ho podložte tak, aby bol v rovine, ale je potrebné ho ponechať pod určitým sklonom, aby sa pri okne nezadržovala voda. Parapet podpěňte po celej ploche nízkoexpanzné montážnou penou a zaťažte ho.

Dokončovacie práce a údržba

Po ukotvení a vyplnení medzier montážnou PUR penou alebo penovým lepidlom (napríklad Perfect Seal Okná a dvere od Bostik alebo Fixpro Turbo+ od Bostik) je potrebné nechať miesto na prekrytie omietkou alebo lištou. Po uschnutí peny odstránite jej prebytočné časti. Po osadení okna sa medzi rám a stenu nanesie montážna pena, ktorá okno zaizoluje. Na čerstvú montážnu penu sa nalepí do pravého uhla po celej šírke páska. Montážna pena tvrdne približne 2 až 4 h. Montážna pena sa prelepí do pravého uhla izolačnou páskou predlepenou po obvode okenného rámu.

Kontrola funkčnosti

Po ukotvení a uschnutí peny je potrebné skontrolovať otváranie a zatváranie okna, ktoré musí byť plynulé. Je tiež potrebné nastaviť dorazy, prítlaky a pánty. Pohyblivé časti odporúčame namazať silikónovým olejom. Skúste otvoriť krídlo. Ak zostane na mieste, je všetko v poriadku. Nasaďte späť plastové krytky na pánty.

Odstránenie ochranných fólií

Ochranné fólie z rámov okien je potrebné odstrániť ihneď po montáži. Na oknách by nemali byť dlhšie ako tri mesiace. Po uplynutí tohto času môže byť ich odlepenie už veľmi náročné, predovšetkým z exteriérovej strany, na ktorú pôsobí UV žiarenie zo slnka. Ochranné fólie z okien odstráňte po murárske zapracovaní, najneskôr však do troch mesiacov od zabudovania.

Svojpomocná montáž alebo odborníci?

Ak sa chystáte vymeniť staré okná za nové vo vlastnej réžii, musíte byť aspoň trochu manuálne zručný. S trochou šikovnosti to však určite hravo zvládnete. Na úvod je potrebné poznamenať, že neodborná a nesprávna montáž okien môže spôsobiť problémy s tepelnou izoláciou, zatekaním, rosením a v horších prípadoch tiež so statikou. Svojpomocná montáž sa preto určite neodporúča bez predchádzajúcich skúseností. Ak vykonáte montáž okien svojpomocne, záruka sa na ne nevzťahuje. Ak by ste teda náhodou niečo pokazili, máte problém. Zvážte si teda, či sa do toho púšťať. Ak ste na pochybách, zavolajte si radšej odborníkov. Pre splnenie záručných alebo poistných podmienok je zvyčajne potrebné potvrdenie o odbornej montáži.

Odborná montáž

Odborná montáž nezačína príchodom montážnikov, ale presným zameraním. Kontroluje sa rovinnosť a kolmosť ostení, statika prekladu a typ muriva - či ide o tehlu, pórobetón alebo železobetón. Zároveň sa určuje presná pozícia, kde bude okno osadené v hrúbke steny. Pri novostavbách sa proces líši od rekonštrukcií. Pri výmene starých okien je kľúčová šetrná demontáž. Najskôr sa odstránia krídla a následne sa vyreže starý rám. Rýchla a neodborná demontáž môže poškodiť ostenie alebo narušiť nosnú časť otvoru. Odborný proces začína presným zameraním a technickým posúdením projektu. Dôležitá je aj kontrola detailov po osadení a servis po realizácii. Montáž okien nie je technický detail, ale rozhodujúci faktor kvality bývania.

Rozdiely medzi typmi okien

Montáž sa môže mierne líšiť podľa typu okien (napr. plastové, drevené, hliníkové). Každé z nich môžu mať inú hmotnosť, tepelnú rozťažnosť či spôsob kotvenia. Plastové okná sú ľahšie a pružnejšie. Pri väčších rozmeroch sú citlivé na nesprávne kotvenie, čo môže viesť k prehýbaniu rámu. Hliníkové okná majú vyššiu hmotnosť a tuhosť. Umožňujú väčšie presklené plochy, no vyžadujú presnejšie kotvenie a dôslednejšie statické posúdenie. Pri hliníkových oknách je stabilita rámu ešte kritickejšia. Hliník má inú tepelnú rozťažnosť než plast a pri veľkých preskleniach pracuje výraznejšie.

Potrebné nástroje a materiály

Pre úspešnú montáž okien budete potrebovať nasledujúce nástroje a materiály:

• Vodováha (min. 150 cm)
• Turboskrutky + krytky (prípadne ako alternatíva montážne kotvy)
• Výkonná vŕtačka (príp. Elektrická vŕtačka)
• Pištoľ na penu
• Nízkoexpanzná polyuretánová montážna pena
• Parotesná páska (pre interiér)
• Paropriepustná páska (pre exteriér)
• Kliny (plastové alebo drevené) a plastové podložky
• Bit torx 130, bit krížový
• Vrták č.7 do železa (predĺžený)
• Kladivko
• Plochý skrutkovač
• Zvinovací meter, zalamovací nôž
• Kľúč pre nastavenie okna
• Silikónový tmel (napr. Univerzálny silikón Perfect Seal od Bostik)
• Penové lepidlo (napr. Perfect Seal Okná a dvere od Bostik alebo Fixpro Turbo+ od Bostik)
