Komplexný Sprievodca Inštaláciou Plynového Kotla: Požiadavky na Umiestnenie a Montáž

Inštalácia plynového kotla v byte alebo rodinnom dome predstavuje riešenie pre autonómne vykurovanie a nezávislosť od centrálnych systémov. Tento proces, hoci sa môže zdať zložitý, je s dodržaním legislatívnych noriem a technických postupov plne realizovateľný. Bezpečná a efektívna prevádzka vykurovacieho systému je priamo závislá od správneho výberu miesta a dodržiavania všetkých montážnych požiadaviek. Zemný plyn predstavuje vo väčšine prípadov najlacnejší zdroj energie pre autonómne vykurovanie a prípravu teplej úžitkovej vody, je však nevyhnutné si uvedomiť, že tento zdroj energie je vysoko výbušný.

Preto je kľúčové dôkladne sa oboznámiť s požiadavkami na inštaláciu plynových kotlov, predpismi a pravidlami. Chyby pri pripojení alebo inštalácii plynového kotla môžu viesť k vážnym následkom.

Legislatívne Rámce a Predpisy

Pred samotnou inštaláciou je nevyhnutné oboznámiť sa s platnými legislatívnymi predpismi, ktoré upravujú inštaláciu plynových zariadení. Kontrolné organizácie sledujú ich realizáciu, pretože miesto vybavené kotolňou je výbušné. Cieľom pravidiel stavebných predpisov pre inštaláciu plynových zariadení v kuchyniach a kotolniach je zvýšenie bezpečnosti prevádzky. Zanedbanie týchto pravidiel môže viesť k vážnym následkom.

Medzi kľúčové normy patria:

• SP 60.13330.2016 - "Vykurovanie, vetranie a klimatizácia."
• SP 62.13330.2011/SNiP 42-01-2002 - týkajúce sa systémov distribúcie plynu.
• SP 41-108-2004 - o dodávke tepla pre jednotlivé byty pomocou splyňovania.
• SP 402.1325800.2018 - "Pravidlá pre projektovanie systémov spotreby plynu".
• SNiP (31-02-2001, rovnako ako II-35-76, 42-01-2002 a 41-104-200) - tieto normy umožňujú znížiť na nulu žiadne riziká výskytu potenciálne nebezpečných situácií pre život a zdravie.
• Norma PN-B-02431-1 jasne špecifikuje požiadavky na objem a výšku miestnosti.

Okrem týchto noriem je dôležité zohľadniť aj všeobecnú dokumentáciu vášho bytového domu a konzultovať bezpečnostné normy s príslušnými orgánmi, ako je napríklad ministerstvo pre mimoriadne situácie. Pracovníci plynární navyše nepripoja zariadenie k plynovému potrubiu, ak nie sú splnené správne podmienky inštalácie. Ak inštaláciu vykonáva súkromná osoba, kontrolu súladu priestorov s normami a správnosti pripojenia kotla zabezpečí organizácia dodávajúca plyn.

Výber Vhodného Miesta a Jeho Príprava

Výber vhodného miesta pre plynový kotol je kľúčový pre bezpečnosť a efektívnosť vykurovania. Konečné rozhodnutie ovplyvňuje nielen estetická stránka, ale aj technické normy a predpisy. Miestnosť, v ktorej bude zariadenie umiestnené, musí spĺňať stanovené technické a stavebné normy. Dobre navrhnutá kotolňa nielen zvyšuje efektívnosť kotla, ale predovšetkým zabezpečuje bezpečnosť domácich. Plynové kotly je možné inštalovať v rôznych miestnostiach, ako sú pivnice, podkrovia, kuchyne, kúpeľne či technické miestnosti. Každá z týchto lokalizácií vyžaduje splnenie stanovených noriem.

Všeobecné Požiadavky na Priestory pre Plynové Zariadenia

• Miestnosť na inštaláciu plynového kotla by nemala byť menšia ako 4 m², s výškou stropu minimálne 2,5 m. V novostavbách je minimálna výška 2,2 m, zatiaľ čo v starších objektoch sa pripúšťa 1,9 m.
• Inštalácia plynových zariadení nie je povolená na balkónoch, toaletách a v kúpeľniach bez špeciálneho elektrického krytia.
• Domáce plynové kotly sa nesmú inštalovať vo vlhkých priestoroch, ako sú kúpeľne a toalety, ani v obývacích izbách a chodbách. Kotol v žiadnom prípade nepatrí do spálne či obývacej izby.
• Stena v mieste inštalácie musí byť prísne vertikálna. V prípade potreby je nutné jej povrch vyrovnať omietkou.
• Pre zaistenie bezpečnosti je nutné použiť ohňovzdorný plech (azbestový alebo oceľový), ktorý sa upevňuje medzi stenu a plynový kotol. Steny a podlahy z horľavých materiálov sú pokryté ochrannou clonou s hrúbkou nie menej ako 3 mm.
• Materiály ako sadrokartón, plasty, SIP alebo MDF nie sú povolené na montáž priamo na stenu. Zariadenie je možné montovať na priečky z guľatiny alebo nosníkov, avšak iba s izoláciou z nehorľavého azbestu alebo kovu s hrúbkou minimálne 3 mm.
• Všetky priestory musia spĺňať požiadavky na objem, výšku stropu a primerané vetranie.
• V miestnosti sa zároveň nesmie skladovať horľavý materiál, musí byť vetrateľná, suchá a bez možnosti vzniku či vírenia prachu.
• Hlavné dvere sa musia otvárať smerom von a spolu s oknami nesmú byť utesnené. Vchodové dvere nie sú menšie ako 80 cm na šírku.
• Minimálna vzdialenosť kotla od horľavých predmetov by podľa noriem mala byť 20 centimetrov. Manipulačný priestor najmenej 80 centimetrov.
• Elektrické vedenie je iba skrytého typu a je tiež potrebné vybaviť uzemnenie.
• Kotolňa musí byť vybavená prívodom vody a v podlahe je nainštalovaný odtok.
• Nesmie sa však nachádzať tam, kde je plynomer alebo hlavný uzáver plynu.

Špecifické Požiadavky na Priestory

Predpisy SP 402.1325800.2018 detailne špecifikujú požiadavky na priestory určené pre plynové spotrebiče.

Inštalácia v kuchyni

• Inštalácia plynových sporákov do kuchynských výklenkov je prísne zakázaná.
• V domácich kuchyniach je možné inštalovať kotly s výkonom do 60 kW, plynári však často povoľujú montáž zariadení len do 35 kW.
• Nástenný kotol je možné v kuchyni namontovať iba na prázdnu stenu z ohňovzdorných materiálov.
• Požiadavky na kuchyňu pre plynový kotol:
  • Objem: minimálne 15 m³.
  • Okná: s plochou najmenej 0,03 m² na meter kubický miestnosti, s otváracími krídlami alebo ventilačnými mriežkami.
  • Vetranie: s prirodzeným prítokom a trojnásobnou výmenou vzduchu za hodinu (minimálne 100 m³ za hodinu).
• Pri montáži kotla na stenu je potrebné dodržať minimálnu vzdialenosť 0,5 metra od stropu a stien a 0,8 metra od podlahy.
• Inštalácia plynového kotla v kuchyni, ktorá je súčasťou otvoreného priestoru (štúdia) kombinovaného s obývacou izbou, je zakázaná.

Samostatná kotolňa

• Kotly s výkonom nad 50 kW, ale nepresahujúcim 100 kW, vyžadujú samostatnú kotolňu.
• Priestory kotolní musia byť vyhotovené z nehorľavých materiálov, ako je tehla alebo betón, a ich konštrukcia musí zabezpečiť primeranú odolnosť voči ohňu.
• Pri výstavbe prístavby k hlavnej budove na umiestnenie kotlového zariadenia je potrebné dodržiavať:
  • základy prístavby sú oddelené od hlavnej budovy;
  • návrh je vyrobený z ohňovzdorných materiálov, rovnaké požiadavky platia aj pre interiérovú výzdobu;
  • základ pre inštaláciu kotla sa nalieva samostatne a je vytvorený nad povrchom podlahy o 15-20 cm.

Požiadavky na suterén a podkrovie

Teraz je povolené inštalovať plynový kotol v suteréne. Obmedzený je len výkon zariadenia, ktorý by nemal presiahnuť 200 kW. Podkrovie je alternatíva, kde najlepšie fungujú kondenzačné kotly s uzavretou spaľovacou komorou. Je potrebné dodržať všetky požiadavky, ktoré pridelil Sanpin.

Typy Plynových Kotlov

Plynové kotly sa delia podľa viacerých kritérií, ktoré ovplyvňujú ich inštaláciu a prevádzku.

• Podľa účelu použitia:
  • Na vykurovanie: Určené výhradne na vykurovanie objektu (jednookruhové).
  • Kombinované: Vykurovanie a ohrev úžitkovej vody (dvojokruhové).
• Podľa umiestnenia a upevnenia:
  • Stacionárne: Umiestnené na podlahe, často z liatiny, s dlhou životnosťou, ale väčšou hmotnosťou. Stacionárne kotly musia byť dobre vyvážené a na zemi musia stáť pevne. Ak je podlahový plynový kotol dosť ťažký, je potrebné pod ním urobiť odolnú podlahu.
  • Závesné: Pripevnené na stenu, spravidla menšie a ľahšie. Závesné kotly zase majú väčšinou menšie rozmery, a tak je ich umiestnenie jednoduchšie.
• Podľa spaľovacej komory a odvodu spalín:
  • S otvorenou spaľovacou komorou (atmosférické): Vzduch je odvádzaný na spaľovanie plynu, ktorý zariadenie absorbuje z obytného priestoru. Nevýhodou takýchto možností je vysoká spotreba plynu s pomerne nízkou účinnosťou. Odvod spalín do komína: Vyžaduje funkčný komín s dostatočným ťahom.
  • S uzavretou spaľovacou komorou (turbo/kondenzačné): Vzduch na udržanie spaľovania je absorbovaný z ulice, a nie z priestoru kotolne. Prívod vzduchu do horáka, ako aj produkcia produktov spaľovania sa vyrába silou pomocou turbínového ventilátora. Výhodou týchto kotlov je ich vysoká účinnosť.

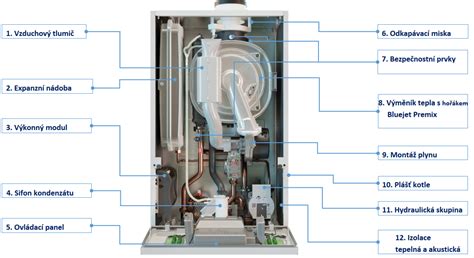

• Kondenzačné kotly: Predstavujú najúspornejšiu alternatívu pri vykurovaní zemným plynom s účinnosťou dosahujúcou až 109%. Využívajú teplo zo spalín, ktoré klasické kotly nevyužívajú.

Montážne Požiadavky a Proces Inštalácie

Montáž plynového kotla je komplexný proces, ktorý musí vykonávať kvalifikovaný odborník s príslušným oprávnením. Je prísne zakázané vykonávať prvé spustenie systému samostatne. Nesprávna inštalácia môže viesť k únikom plynu, poškodeniu zariadenia alebo vážnym haváriám.

Materiály a Nástroje

Na vykonanie prípravných a inštalačných prác budete potrebovať nasledujúce nástroje a materiály:

• Úroveň budovy na kontrolu zvislosti stien a presné zavesenie jednotky.
• Vŕtačka alebo vŕtačka s príklepom so sadou vrtákov na vŕtanie otvorov v stene.
• Ohňovzdorný plech (azbestový alebo oceľový) na tepelnú izoláciu medzi stenou a kotlom.
• Plastové potrubie na ventiláciu miestnosti.
• Kovový kolík a rohy pre návrh uzemňovacieho obvodu.
• Elektrický zvárací stroj s elektródami na zváranie kovových častí (ak je potrebné).
• Skrutkovač, kladivo, skrutky a klince na upevnenie nosných podpier.
• Trojžilový kábel s dĺžkou od 3 m a prierezom 5-7 mm na uzemnenie.
• Tmel na pripojenie vykurovacieho systému a plynovodu.
• Tesniace materiály (ľan, tesniaca páska, kúdeľ a farba) pre spoje.
• Vlnitá flexibilná hadica z ocele pre pripojenie k plynovodu (gumové hadice sa nepoužívajú).

Proces Montáže

1. Demontáž starého zariadenia (pri výmene).
2. Príprava miesta inštalácie a upevnenie kotla: Nástenné modely plynových kotlov sa zavesia na špeciálne upevňovacie prvky. Stojanové zariadenia inštalované na ohňovzdornom podklade (betón, tehla alebo kov). Je dôležité umiestniť zariadenie úplne vodorovne pomocou stavebnej úrovne.
3. Inštalácia komína: Každá inštalácia kotla musí byť vybavená koaxiálnym komínom, ktorý slúži na prívod kyslíka do spaľovacej komory a odstránenie produktov spaľovania. Dymovod sa pripája ku kotlu a druhá strana sa vyvádza von cez stenu, čo si vyžaduje vyvŕtanie otvoru vhodného priemeru.
4. Pripojenie k vykurovaciemu systému: Pripojenie plynového zariadenia k vykurovaciemu systému zahŕňa pripojenie potrubí kotla k prívodu studenej vody. Teplá voda následne cirkuluje cez celý vykurovací okruh. Spoje potrubí musia byť vybavené vodným filtrom a uzatváracími ventilmi.
5. Uzemnenie a stabilizácia napätia: Plynový kotol vyžaduje inštaláciu uzemňovacieho obvodu a stabilizátora napätia pre elektrickú sieť. Uzemnenie je možné vykonať svojpomocne: Kovový trojuholníkový rám zapustený do zeme do hĺbky 50 cm; Špendlík alebo kovová tyč s hrúbkou 10 mm privarená k rámu; Trojžilový kábel vedúci od kotla k čapu; Plastový plot okolo spoja vodiča a čapu.
6. Pripojenie k zdroju plynu: Pripojenie miestneho plynovodu k hlavnému plynovodu sa realizuje cez prevodovku vybavenú filtrom a regulátorom tlaku plynu. Potrubie prívodu plynu do kotla musí byť vybavené uzatváracím ventilom alebo kohútikom. Spojenie medzi plynovodom a odbočným potrubím kotla sa vykonáva pomocou špeciálnej vlnitej flexibilnej hadice vyrobenej z ocele. Všetky pripojenia musia byť dôkladne utesnené, aby sa zabránilo úniku plynu.
7. Pripojenie na elektrickú sieť: Potom automatické zariadenie pripája sa k elektrickej sieti pomocou trojžilového kábla. Systém musí mať uzemnenie a automatické vypnutie v prípade núdze. Odporúča sa tiež nainštalovať UPS.
8. Odborné odskúšanie a nastavenie: Po dokončení prác je potrebné zavolať zástupcu plynárenskej služby, aby skontroloval súlad s projektom a udelil povolenie na používanie zariadenia.

Inštalácia Komína a Odvod Spalín

Každá inštalácia kotla musí byť vybavená koaxiálnym komínom, ktorý slúži na prívod kyslíka do spaľovacej komory a odstránenie produktov spaľovania. Koaxiálny komín je zvyčajne súčasťou balenia plynového kotla.

Koaxiálny komín pozostáva z dvoch okruhov: vonkajšieho pre prívod vzduchu a vnútorného pre odvod spalín. Dymovod sa pripája ku kotlu a druhá strana sa vyvádza von cez stenu, čo si vyžaduje vyvŕtanie otvoru vhodného priemeru. Bezpečný a účinný odvod spalín je kľúčovým prvkom správnej prevádzky vykurovacích systémov založených na vzduchovo-spalinových vedeniach.

Požiadavky na komín

• Komín nesmie prepúšťať plyn a dym. Do vzduchu kotolne by sa nemali dostať žiadne splodiny horenia.
• Priemer komína závisí od výkonu kotla. Odporúčané proporcie:
  • pri výkone kotla 24 kW - priemer 120 mm;
  • pri 30 kW - 130 mm;
  • pri 40 kW - 170 mm;
  • pri 55 kW - 190 mm;
  • pri 80 kW - 220 mm;
  • pri 100 kW - 230 mm.
• Komínové potrubie musí presahovať úroveň strešného hrebeňa, aby bol zabezpečený dostatočný ťah. Vývod komína by mal byť 2-5 metrov nad hrebeňom strechy, inak hrozí spätné nasávanie.

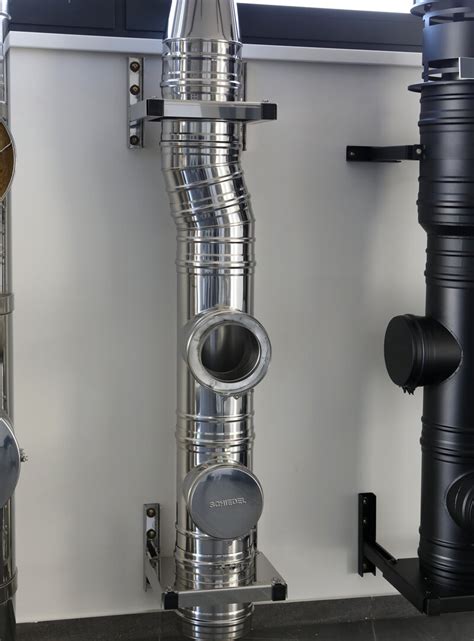

• Komín sa vyrába z plechu (pozinkovaného alebo nerezového). Má kruhový prierez rovnakého priemeru po celej dĺžke a kontrolné okno na čistenie.
• Komín by nemal mať viac ako tri zákruty alebo ohyby.
• Je zakázané inštalovať ochranný kryt na komín.

Bezpečnosť a Možné Riziká

Bezpečnosť v plynových kotolniach je absolútnou prioritou. Aby sa minimalizovalo riziko poruchy, je nevyhnutné použiť príslušné zabezpečenia.

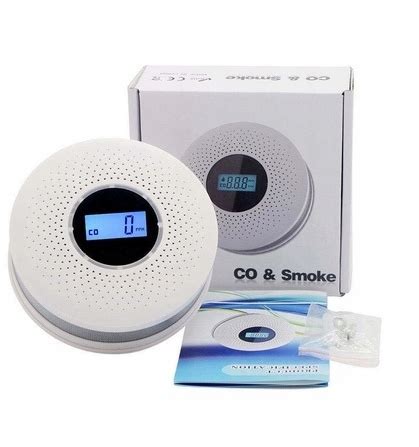

Detektory Úniku Plynu a Oxid uhoľnatého

• Jedným z kľúčových prvkov sú detektory úniku plynu. Mali by byť umiestnené v najnižšom bode miestnosti, pretože plyn, ako ťažší než vzduch, sa hromadí pri podlahe.
• Rovnako dôležité je čidlo oxidu uhoľnatého. Oxid uhoľnatý, nazývaný „tichý zabijak“, je bezfarebný a bez zápachu, môže spôsobiť otravu alebo smrť.
• V kuchyniach bytov a rodinných domov sa výstražné systémy odporúčajú, ale nie sú povinné. Pre kotolne podliehajúce kontrole príslušnými orgánmi je to však nevyhnutná požiadavka.

Protipožiarne Zabezpečenia

Okrem detektorov plynu a CO čidiel sú v plynových kotolniach nevyhnutné aj protipožiarne zabezpečenia. Kľúčovým prvkom je vonkajší uzatvárací ventil plynu, ktorý v prípade potreby umožní okamžité prerušenie prívodu plynu do kotla. Ďalej je vhodné nainštalovať prúdový chránič, ktorý chráni elektrickú inštaláciu pred preťažením a skratom, čím významne zvyšuje bezpečnosť celého systému.

Možné Riziká Nesprávnej Inštalácie

Chyby pri pripojení alebo inštalácii plynového kotla môžu viesť k vážnym následkom:

• Požiar: V dôsledku neprítomnosti ohňovzdornej výstelky medzi stenou a kotlom alebo skladovania horľavého materiálu.
• Porucha senzorov a vznik elektrického oblúka: Spôsobené neprítomnosťou uzemnenia.
• Prasknutie vykurovacích potrubí a porucha čerpadla: V dôsledku prítomnosti vzduchových uzáverov v systéme.
• Únik plynu a explózia: Metán a propán-bután sú výbušné. V prípade úniku a nahromadenia plynu v miestnosti hrozí explózia s rozsiahlymi škodami.
• Otrava oxidom uhoľnatým: Spôsobená nedostatočným vetraním alebo chybným odvodom spalín.

Čo robiť pri zistení nesprávneho pripojenia

Ak zistíte akékoľvek chyby alebo máte podozrenie na nesprávne pripojenie zariadenia:

• Okamžite odpojte spotrebič od elektrickej siete.
• Vypnite plynový ventil.
• Kontaktujte servisné stredisko.

V prípade podozrenia na únik plynu (charakteristický zápach) okamžite volajte záchrannú službu.

Vetranie Kotolne

Správna ventilácia plynových kotolní je základom bezpečnej a efektívnej prevádzky vykurovacieho systému. Jej hlavným účelom je dodávať vzduch potrebný na spaľovanie a efektívne odvádzať spaliny.

Typy Vetrania a Prívod Spaľovacieho Vzduchu

• Závislý na vzduchu v miestnosti (prirodzené vetranie): Kotol nasáva okolitý vzduch, preto musí byť do miestnosti zabezpečený prívod vonkajšieho vzduchu cez neuzatvárateľnú mriežku predpísaného prierezu. V zime nasávaný studený vzduch ochladzuje interiér.
• Nezávislý na vzduchu v miestnosti (mechanické/nútené vetranie): Vzduch sa privádza do kotla koaxiálnym potrubím. Vnútorná rúra odvádza spaliny, vonkajšia rúra privádza vzduch na spaľovanie.

V plynovej kotolni musí byť zabezpečené vetranie, pričom výstup vzduchovodu je umiestnený na strope. V blízkosti komínového kanála sa prerazí ďalší, vzdialený 30 cm, ktorý slúži na čistenie komína. Prívod vzduchu je zabezpečený z ulice ventilačným potrubím alebo z priľahlej miestnosti cez otvory v spodnej časti dverí.

Výpočet Prívodu Vetracieho Vzduchu

Výpočet prívodu vetracieho vzduchu sa vykonáva na základe výkonu kotla:

• Prítok z ulice: na 1 kilowatt energie - od 8 cm² vzduchu.
• Prítok zo susednej miestnosti: na 1 kilowatt energie - od 30 cm² vzduchu.

Objem vzduchu, ktorý sa má vymeniť za hodinu, je možné vypočítať nasledovne: (Šírka miestnosti * Výška stropu * Dĺžka miestnosti) * 3 = objem vzduchu, ktorý sa má vymeniť za hodinu. Podľa noriem SNiP pre kotolne sa musí vzduch vymieňať trikrát za hodinu.

Regulácia Vykurovacieho Systému

Správna regulácia je kľúčová pre komfort bývania a úsporu paliva. Odporúča sa nepoužívať staré regulátory ani jednoduché izbové termostaty, ktoré fungujú na princípe „vypni - zapni“. Moderné kondenzačné kotly vyžadujú sofistikovaný riadiaci systém.

Mikroprocesorové regulácie umožňujú modulovať tepelný výkon kotla podľa potreby, čím sa zvyšuje účinnosť a úspora paliva. Optimálna regulácia výkonu prebieha na základe vonkajšej teploty (tzv. ekvitermická regulácia), ktorá vyžaduje externý snímač. Cieľom je dosiahnuť čo najnižšiu teplotu kotla, aby sa zo spalín získalo maximum kondenzátu.

Typy Regulácie Teploty

• Regulácia skokovou zmenou množstva vykurovacej vody: Teplota interiéru sa mení skokovou reguláciou množstva vykurovacej vody, teplota vody sa nemení. Výhodou sú nízke náklady na inštaláciu, nevýhodou je vyššia spotreba energie (plynu).
• Regulácia zmenou teploty vykurovacej vody (ekvitermická): Mení sa nielen množstvo, ale priamo teplota vykurovacej vody. Nastavuje teplotu vody automaticky na základe aktuálnej interiérovéj a exteriérovej teploty (využíva na to snímač na vonkajšej stene budovy). Ekvitermická regulácia je najúspornejšia.

Fázy Inštalácie Plynového Kotla a Dokumentácia

Pripojenie k plynárenskej sieti je pomerne dlhý proces. Hlavný čas nezaberá samotná inštalácia, ale problémy súvisiace s dokumentáciou.

1. Získanie technických podmienok plynárenskej služby: Dokument obsahuje informácie o zdroji plynu a regulačnú dokumentáciu, ktorá sa v projekte zohľadňuje. Vydávajú sa do 14 dní po prijatí žiadosti.
2. Vývoj projektu: Dokumentácia je vypracovaná v súlade so SNiP a technickými špecifikáciami. Zahŕňa schéma inštalácie zariadenia, rozloženie vetracích potrubí a plynovodu. Vývoj trvá 1-3 týždne.
3. Koordinácia projektu s regulačnými orgánmi: Dokončený projekt sa predkladá na schválenie plynárenskej službe, kde sa overí pečaťou organizácie. Schvaľovací proces trvá priemerne od 3 týždňov do 3 mesiacov.
4. Montáž a pripojenie: Následne sa vykoná samotná inštalácia kotla a jeho pripojenie k systémom.
5. Kolaudácia a zmluva: Po dokončení všetkých prác a kontrole súladu s projektom sa uzatvára zmluva o pripojení k plynovodu, čo môže trvať až 30 dní.
