Teplo je pre ľudí nevyhnutnosťou. Vo viacpodlažných budovách sa poskytovanie tepla zvyčajne stáva problémom, ktorý musia riešiť príslušné inžinierske stavby. Ale v súkromnom dome, jeho majiteľ, vo fáze výstavby, musí premýšľať, ako presne bude poskytovať teplo v budove. Najčastejšie sa majitelia týchto domov uchýliť k použitiu kotla na tuhé palivo.To možno posúdiť na základe skutočnosti, že takmer každý súkromný dom má komín, ktorý prináša produkty spaľovania vonku a neumožňuje im vstup do domu.
Komín zabezpečuje prúdenie vzduchu, ktoré je potrebné na spaľovanie paliva. Každý komín vykonáva tri dôležité funkcie.Umožňuje odstránenie produktov spaľovania, ako sú oxid uhličitý a oxid uhoľnatý, ako aj sadze.Podporuje prívod kyslíka do systému, čím sa zabezpečuje spaľovanie paliva s následnou tvorbou oxidu uhličitého.Vykonáva odber vlhkosti.
Výstup je potrubie s uhlom, zvyčajne 90 stupňov, ktorý je pripojený priamo k kotlu pomocou špeciálneho adaptéra. Rúra, vybavená klapkou, umožňuje nastaviť prítok vzdušných hmôt do systému a tiež neumožňuje vniknúť do systému zrážky a vietor v čase, keď sa celý mechanizmus nepoužíva. T-kus je dôležitou súčasťou, s ktorou je potrubie pripojené, vybavené ventilom.Je to on, kto umožňuje horúcim vzduchom masy ísť vona kondenzát, ktorý sa akumuluje, ochladzuje a odvádza do špeciálnej nádrže, pod ktorou je pridelený vlastný priestor. Vrchným prvkom je čiapočka s hubou v kónickom tvare, ktorá neumožňuje zrážanie do komína.
Konštrukčné komíny pre rôzne typy kotlov
Konštrukčné komíny pre rôzne typy kotlov sa môžu líšiť. Toto sú nasledujúce možnosti pre komíny:
- Vertikálny kanál, spravidla z tehál, ktorý je zabudovaný do vnútornej steny domu spolu s vetracími šachtami.
- Vertikálne potrubie z kovu, ktoré prechádza do budovy a ide na strechu. Túto možnosť možno opísať ako vnútorne pripojenú.
- Ďalšie rozhodnutia, ktoré sú pripojené zvonku v stene domu. Zvyčajne sú vyrobené z tehál.
- Oceľové rúry, ktoré sa nachádzajú na vonkajšej strane domu. V moderných domácnostiach sú tieto kanály projektom plánované vopred.
Typicky je komín vyrobený vo vnútornej stene budovy, ktorá susedí s pecou. Tam to môže byť horizontálne, a sendvič, a iné. Dom môže byť aj bez komínov, ale všetko bude závisieť od typu kotla.
Kategórie kotlov a ich požiadavky na komín
Existujú dve kategórie kotlov:
- s otvorenou spaľovacou komorou;
- s uzavretou spaľovacou komorou.
Kotol s otvorenou spaľovacou komorou zvyčajne potrebuje komín, najmä ak beží na tuhé palivá. Hoci takáto potreba by bola pre všetky kotlové zariadenia, pre pevné palivá, pre plynové. Je pravda, že vo verzii s tým druhým nebude potreba taká veľká.
V prípade stenového alebo podlahového riešenia s uzavretou spaľovacou komorou nie je komín tak nutný kvôli tesnosti samotnej komory.
Charakteristiky a nevýhody rôznych typov komínov
Tehlové komíny
Zvážte nevýhody odklonu tehlových zariadení.
- Vnútorný povrch tehlových roztokov je extrémne nerovnomerný, čo spôsobí ťažké usadeniny sadzí z horiaceho paliva, najmä pevného.
- Vlhkosť vo forme kondenzátu, ktorý sa vytvorí na tehle, skôr alebo neskôr začne prenikať do štruktúry materiálu a začne sa zhoršovať v dôsledku teplotného rozdielu.
- Typicky sa tehlové komíny vyrábajú v tvare obdĺžnika, ktorý výrazne znižuje aerodynamické vlastnosti v porovnaní s kruhovým tvarom a výrazne zvyšuje odolnosť proti prúdeniu plynu. Sila prirodzeného ťahu bude tiež nižšia.
Ak je komín pripevnený z vonkajšej strany budovy, môže sa v dôsledku teplotného rozdielu začať oddeľovať od steny a medzi nimi sa objaví trhlina. A ak bol komín postavený neskôr ako samotný dom, potom veľkosť trhliny môže byť podstatne väčšia. Aj keď je táto rúra vhodná na použitie s kotlom na tuhé palivo, má dobrú životnosť a na pozadí tehlového domu bude dobre vyzerať.
Oceľové a sendvičové komíny
Možnosť dvoch rúrok z ocele alebo sendviča s ohrievacou vrstvou je dnes výborným riešením. Podobný komín je zvyčajne vytvorený z niekoľkých úsekov dlhých jeden až dva metre, ktoré majú malú hmotnosť. To im umožňuje inštaláciu aj jednou osobou bez pomoci. Výhodou tejto možnosti je, že interiér bude hladký, na ktorom nie sú žiadne sadze alebo iné produkty spaľovania a kondenzát bude voľne prúdiť do špeciálnej rúrky.
Koaxiálne komíny
Dobrým riešením by bol koaxiálny komín z kovu. Takéto vzduchové kanály môžu byť dokonca použité so špeciálnymi vykurovacími riešeniami, kde je takáto možnosť stanovená z hľadiska charakteristík.
Materiály pre stavbu komína
Kanál na odstraňovanie produktov spaľovania v súkromnom dome sa dá ľahko vyrobiť z rôznych materiálov. Hlavnou požiadavkou bude odolnosť voči rôznym agresívnym, chemickým, látkovým, ako aj prekážkam plynu. Brick riešenia boli predtým najobľúbenejšie, ale dnes už nie sú také, vzhľadom k tomu, že sú príliš ťažké a vyžadujú základ pre veľké rozmery. Zvyčajne, aby sa takéto chyby odstránili, by sa mal do murovaného komína nainštalovať hladká azbestová rúra alebo nehrdzavejúca oceľ vhodného priemeru.
Požiadavky na materiály komínov
Pri vytváraní takéhoto riešenia by sa mali zohľadniť niektoré body:
- Steny rúr musia byť nepriepustné.
- Ak sú vyrobené z nehrdzavejúcej ocele alebo bežnej ocele, musí byť komín zachytený kondenzátom.
- Ak hovoríme o roztoku azbestového cementu, potom by sa mala starostlivo dotýkať aj tesnosť spojov.
- V žiadnom prípade by nemala mazať spoj s cementovou maltou. Toto preruší tesnenie - vlhkosť sa absorbuje a zničí štruktúru.
- Je potrebné použiť rôzne vodoodpudivé látky a tesné obojky. Nesmieme zabúdať, že musia byť chemicky inertné.
- Aby sa minimalizovalo vytváranie vlhkostných rúrok, môže sa ohriať. Ale musíte použiť izoláciu, ktorá sa nebojí vlhkosti.
- V spodnej časti vložky k vložke by sa mala pridať kapacita na hromadenie kondenzátu.
- Ak hovoríme o rúrkach z nehrdzavejúcej ocele, potom požiadavky budú vysoké, a to: musia vydržať dlhodobé vystavenie účinkom žieravín. Najlepšie bude použitie tzv. Potravinárskej nehrdzavejúcej ocele.
Sendvičové rúry
Pokiaľ ide o sendvičové rúry, kvôli prítomnosti tepelnej izolácie môže takýto komín slúžiť pomerne dlhú dobu. Všeobecne platí, že ak porovnáte sendvičové potrubie a konvenčné potrubie z nehrdzavejúcej ocele, potom budú niekde na rovnakej úrovni z hľadiska nákladov.
Keramické komíny
Keramická verzia bude vynikajúcim riešením, pretože je trvanlivá, spoľahlivá a dokonale odoláva účinkom rôznych agresívnych látok.
- Má však dva mínusy: vysoké náklady; veľká hmota, preto je potrebné ju nainštalovať na nadáciu a dodatočne zaplatiť súvisiace náklady.
Ale využiť túto možnosť môže byť niekoľko desaťročí.
Azbestocementové rúry
Riešenia azbestových cementov patrili medzi najobľúbenejšie možnosti na stavbu kotlových komínov vo vlastnom dome. Tento materiál je porézny so stenami hrubého typu a nie ideálnym úsekom.
Regulačné dokumenty a základné požiadavky
Existujú dva regulačné dokumenty, ktoré upravujú všetky požiadavky na dymovody rôznych typov. Sú to DBN B. 2.5-20-2001 a SNiP 2.04.05-91. Dodržiavajte pravidlá uvedené v týchto predpisoch, v každom prípade je nevyhnutné.
Ak hovoríme o základných požiadavkách, mali by sme spomenúť nasledujúce pravidlá:
- Veľkosť komína nesmie byť menšia ako veľkosť výstupnej dýzy na kotle. Ak má veľkosť 150 milimetrov, potom by prierez vnútorného typu komína nemal byť menší ako táto hodnota. Viac je možné, ale menej nie.
- Produkt by mal byť rovný a mal by stúpať vertikálne. Je lepšie, že v ňom nie sú žiadne rohy, ale ak sa bez nich nedá urobiť, potom najväčší dovolený sklon bude tridsať stupňov. Dĺžka takéhoto miesta by nemala presiahnuť výšku miestnosti.
- V hornej časti potrubia musíte nainštalovať dáždnik, ktorý bude vykonávať ochrannú funkciu. Chráni kotol pred zrážkami a upchatím.
- Ako je uvedené vyššie, spoje musia byť starostlivo izolované a musia byť utesnené, aby neprechádzali plyn.
- Výška musí byť taká, aby poskytovala vynikajúcu trakciu. V spodnej časti by ste mali určite namontovať lapač kondenzátu, ktorý vyzerá ako sklo z chemicky odolných materiálov. Najlepšou možnosťou by bolo sklo z nehrdzavejúcej ocele a najlacnejšie - plast.
- Všetky časti musia byť spojené čo najtesnejšie.
- Medzi časťami celej konštrukcie by nemali byť žiadne medzery.
- Minimálny možný sklon spalín v smere vykurovacieho zariadenia je 0,01 stupňa.
- Je mimoriadne nežiaduce, aby vnútorné steny boli hrubé. Dymovod musí byť aspoň pol metra nad priľahlou strechou.
Inštalácia komínov
Inštalácia komínov by mala byť vykonaná v plnom súlade s ustanoveniami vyššie uvedených predpisov a protipožiarnych predpisov. Podrobný návod na inštaláciu komína sa bude líšiť v závislosti od typu konštrukcie a zvolenej konštrukcie. Pred inštaláciou je potrebné starostlivo zvážiť inštalačný systém, pretože každá chyba môže znamenať dodatočné náklady, stratený čas a dodatočnú prácu. To znamená, že bez vykonania výpočtu pre predtým zvolenú stavbu, je lepšie nesnažiť sa o začatie inštalácie, inak to bude mať problémy.
Príklad inštalácie sendvičových rúrok
Ak hovoríme konkrétne o zozname akcií na príklade sendvičových rúrok, mali by sme spomenúť nasledujúce nuansy:
- Uplatnenie potrebných označení podľa požiadaviek a noriem požiarnej bezpečnosti.
- Vloženie vstupného potrubia, ktoré bude prechádzať cez stenu. Rúra musí byť prispôsobená veľkosti dýzy tak, aby bol celý mechanizmus utesnený.
- Poskytnutie otvoru s vhodnou veľkosťou v stene.
- Realizácia inštalácie tee a audit plug. Teraz sa komín z vonkajšej strany domu začína budovať vďaka dôslednému prepojeniu všetkých prvkov. Ich inštalácia by mala byť vykonaná na konzolách, ktoré boli nainštalované vopred. Keď sa urobí všetko vyššie, zostáva na konci jednoducho nainštalovať uzáver s hubou a tam, kde je to potrebné, posilniť štruktúru.
Inštalácia vo vnútri budovy
Teraz môžete pokračovať priamo k inštalácii komína vo vnútri budovy.
- Najprv pripojte adaptér k tryske.
- Montážna revízia a odbočka.
- Zvýšte komín. Po dokončení inštalačných činností by ste sa mali uistiť, že každý šev systému je tesný. Toto sa môže uskutočniť použitím normálneho mydlového roztoku.
Inštalácia tehlového komína
Pred vytvorením tohto typu kotlového komína je potrebné vytvoriť základ s výškou minimálne 30 cm. Samotná základňa by mala vyčnievať za obrys kanála najmenej o pätnásť centimetrov. Ak je komín v prvkoch vonkajšej steny, základ musí byť jasne na rovnakej úrovni so základňou. Pokládka tehlového komína začína aj počas výstavby budovy.
Pri vytváraní takéhoto komína je dôležité dodržiavať nasledujúce požiadavky:
- Kanalizačný kanál musí byť tesný.
- Aby sa znížili náklady na výstavbu, je potrebné zabezpečiť čo najviac kanálov vo všeobecnom komíne.
Príprava zmesi pre tehlový komín
Ak hovoríme o príprave zmesi na vytvorenie tehlového komína, potom by sa malo zvoliť jej zloženie s prihliadnutím na to, ktorá časť potrubia bude položená: vnútorná alebo vonkajšia. Na vytvorenie vonkajšieho výstupu sa použije rovnaká zmes ako na vytvorenie nosných stien domu. Toto riešenie je zvyčajne vyrobené z vody, piesku a cementovej zmesi a môže sušiť v takmer všetkých podmienkach. Je potrebné, aby bol roztok v takom objeme, že sa za 60 minút úplne využije, pretože sa rýchlo stáva nepoužiteľným.
Aby sa zmes nerozpadla a nepotrebovala opravu, zvyčajne sa k nej pridáva množstvo látok, ktoré zvyšujú jej vlastnosti odolnosti voči kyselinám, pevnosti a plasticity.
Vytvorenie zmesi pre takýto tehlový komín, ktorý beží vo vnútri domu, je založené na použití šamotu a ílu žiaruvzdorného typu v pomere jedna ku jednej. Takéto zmesi ľahko znášajú účinky vysokých teplôt. Majú najvyššiu pevnosť a neuvoľňujú žiadne škodlivé látky. Aby sa dosiahla taká sila roztoku, pridajte soľ v množstve 130 až 140 gramov na vedro.
Tiež pre murovaný tehlový komín si môžete kúpiť hotové zmesi, ktoré sú odolné voči kyselinám a vysokým teplotám.
Časté chyby pri inštalácii komína
Aby ste sa uistili, že komín je postavený správne a efektívne, jednoducho skontrolujte návrh. Nesprávna voľba rúrok zvyčajne spôsobuje nekvalitný ťah. Jeho sila je ovplyvnená aspektmi vonkajšieho charakteru: zrážkami, charakteristikami vetra a pod. Ak hovoríme o nesprávnom výbere materiálov, v prípade priemerných charakteristík tehly pre komín, rýchlo sa začne zrútiť, čo spôsobí zmrazenie konštrukcie.
Nie všetky nerezové modely sú vhodné na vytvorenie komína. Je lepšie použiť oceľ typu AISI 321, ktorá je rovnako odolná voči účinkom ohňa a kyselín, ako aj fyzikálnym vplyvom.
Ďalšou častou chybou je porušenie požiarnych predpisov.
- Chýbajúce hasenie a vyplňovanie vysoko kvalitnými ohňovzdornými materiálmi medzi rúrkami;
- Nekvalitné potrubné obloženie, ktoré spôsobuje prehriatie.

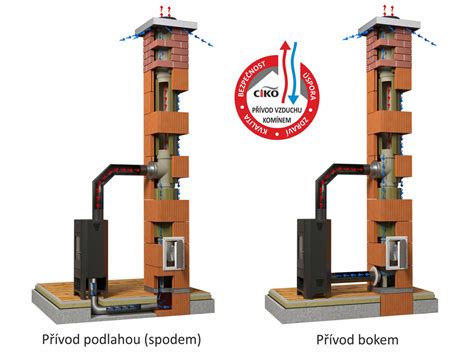

Výber komína pre plynový kotol
Ak je pre vykurovanie v dome zvolený plyn, je potrebné dbať na odstránenie spalín. To znamená, že musíte zvoliť a správne nainštalovať komín pre plynový kotol. Nemalo by sa zabúdať na dodržiavanie pravidiel a predpisov v tejto veci, pretože to môže spochybniť nielen zdravie, ale aj život obyvateľov domu.
Nevyhnutnosť komína pre plynový kotol
Sme pripravení s vami zdieľať užitočné informácie o pravidlách inštalácie a pripojenia komína pre plynovú jednotku, o špecifikách výberu optimálneho dizajnu. Informácie sú doplnené vizuálnymi ilustráciami a video pokynmi.
Nebezpečenstvo oxidu uhoľnatého
Jedným z najnebezpečnejších produktov, ktorý je výsledkom takmer všetkých druhov spaľovania, je oxid uhoľnatý. Je to zákerná a veľmi nebezpečná látka, ktorej vdýchnutie hrozí závažnou formou otravy.
Pri prevádzke plynového kotla v procese spaľovania paliva sa popri iných produktoch spaľovania vytvára aj oxid uhoľnatý. Ak komín odvádzajúci spaliny nie je správne nainštalovaný alebo je poškodený, môže to viesť k otrave.
Oxid uhoľnatý (tiež známy ako oxid uhoľnatý) je bez zápachu a bezfarebný, takže k otrave môže dôjsť úplne bez povšimnutia kohokoľvek v dome. Akonáhle sa v ľudskom tele, molekuly oxidu uhoľnatého interagujú s hemoglobínom. Výsledkom je takzvaný karboxyhemoglobín, ktorý zabraňuje vstupu molekúl kyslíka do tkanív ľudského tela. Okrem toho môže oxid uhoľnatý veľmi nepriaznivo ovplyvňovať ďalšie biochemické procesy v tele. Boli časy, keď bola otrava oxidom uhoľnatým zistená príliš neskoro, človek jednoducho nemohol byť spasený.
Aby sa predišlo takýmto problémom, odporúča sa venovať náležitú pozornosť správnej konštrukcii a inštalácii komína, ako aj jeho ďalšej údržbe.
Výber materiálov pre plynové kotly
Plyny vypúšťané komínom kotla, ktorý pracuje na tomto palive, majú nízku teplotu - asi 150 ° C, preto sú požiadavky na materiál komína trochu odlišné. Počas spaľovania sa vytvára para s prímesou oxidu uhličitého - látky sú neutrálne, neprispievajú k výskytu deštrukčných procesov, ale okrem toho sa v produktoch spaľovania nachádza aj agresívna kyselina sírová.
Pri inštalácii plynového kotla v novostavbe je súčasťou projektu komín. Pri inštalácii kotla v starom dome budete musieť niečo zrekonštruovať na plynové vykurovacie zariadenie vidiecky dom a komín pre plynový kotol by mali používať iba veľmi odolné materiály, ktoré sú odolné voči mnohým vonkajším faktorom. Musia byť ohňovzdorné, schopné styku s vlhkosťou a kyselinami uvoľňovanými pri spaľovaní plynu a ukladané na stenách komína vo forme kondenzátu.
Pri výbere materiálu je potrebné venovať pozornosť takému parametru, ako je priepustnosť materiálu pre plyn. Musí to byť nula. Okrem toho by materiál nemal byť príliš ťažký, pretože takýto návrh spôsobuje ďalšie zaťaženie stien a základov domu. Majitelia domov sa čoraz viac rozhodujú pre ľahké rúrky z nehrdzavejúcej ocele odolné voči kyselinám, používajú furanflex, ochranné rukávy a keramické moduly.
Komíny z nehrdzavejúcej ocele
Takéto dizajny sa považujú za najlepšiu voľbu. Sú mimoriadne odolné proti mnohým typom korózie, majú relatívne nízku hmotnosť a poskytujú vynikajúcu trakciu. Život komína z ocele je zvyčajne okolo 15 rokov.
Nízka hmotnosť komínovej konštrukcie vyrobenej z nehrdzavejúcej ocele vám umožňuje vykonať vlastnú inštaláciu. Inštalácia takéhoto komína navyše nie je príliš komplikovaná, pretože jednotlivé konštrukčné prvky sa predávajú vo forme hotových modulov.
Pozinkovaná oceľ s odstránením produktov spaľovania bojuje oveľa horšie ako nehrdzavejúca oceľ. Vlhké a horúce výpary s vysokou kyslosťou tento materiál rýchlo ničia. Majú mimoriadne vysokú životnosť - môžu trvať až 30 rokov. Obzvlášť populárne a pohodlné sú modely európskej výroby s vonkajšou oceľovou kontúrou.
Keramické komíny
Technický pojem „keramický komín“ je definícia trojvrstvového systému, ktorého vonkajšia časť je vyrobená z keramicko-betónového plášťa, ktorého vnútorná časť je keramický kanál. Medzi plášť a kanál je umiestnená izolácia z minerálnej vlny
Táto možnosť má však niekoľko vážnych nedostatkov:
- Vysoká hmotnosť konštrukcie, ktorá by mala korelovať s únosnosťou základu a stien domu.
- Zvýšené požiadavky na inštaláciu. To je veril, že pre maximálnu trakciu keramický komín Mala by byť umiestnená striktne vertikálne a táto konfigurácia je výhodná všade.
Koaxiálny komín
Koaxiálny komínový dym - výber je vysoko efektívny, moderný, ale drahý. Konštrukcia takého komína predstavuje dve rúrky vložené do seba. Produkty spaľovania sa vypúšťajú cez vnútorné potrubie a vonkajšie sa používa na prívod vzduchu.
Koaxiálny komín sa dodáva aj vo forme modulov, ktoré uľahčujú jeho montáž a inštaláciu. Ďalšou výhodou je zvýšená úroveň bezpečnosti. To, samozrejme, ak boli počas procesu inštalácie dodržané inštalačné normy koaxiálneho komína a pravidlá stavby. Štruktúry koaxiálneho komína sú vysoko účinné, bezpečné a relatívne ľahko sa inštalujú. Sú vhodné na odstraňovanie produktov spaľovania z plynových vykurovacích telies.
Tehlový komín
Toto nie je najlepšia voľba pre plynový kotol. Masívna konštrukcia sa zvyčajne nelíši v dobrej trakcii, váži príliš veľa a netrvá dlho. Takýto komín je často potrebné čistiť, na jeho povrchu sa hromadí veľa kondenzátu, preto jeho životnosť pri použití s plynovým zariadením je malá.
Tehlový kanál je tiež nebezpečný kvôli skutočnosti, že v dôsledku drsnosti vnútorných stien pri nízkej vonkajšej teplote môže dôjsť k účinku spätný ťah alebo sa vytvorí vodná zátka, ktorá povedie k zastaveniu procesu spaľovania.
Pri usporiadaní tehlového komína sa odporúča, aby bol obalený: zo tehly do plášťa je vložená špeciálna oceľová vložka, ktorej hladké steny prispievajú k odstraňovaniu spalín a zabraňujú hromadeniu usadenín.Ale ak už dom má starý tehlový komín, dá sa použiť. Do konštrukcie je vložená špeciálna vložka z nehrdzavejúcej ocele a murivo sa stáva ochranným puzdrom. Priemer vložky a jej konfigurácia musia samozrejme zodpovedať vyššie uvedeným normám.
Komíny z azbestocementových rúr
Takéto návrhy sú pomerne zriedkavé. Nahrádzajú ich efektívnejšie materiály. Ak si kúpite relatívne lacnú azbestocementovú rúrku, jej inštalácia je komplikovaná skutočnosťou, že má veľkú hmotnosť a musí zaujímať striktne zvislú polohu.
Materiál je hygroskopický a absorbuje kondenzát, ktorý sa objavuje pri výstupe zahrievaných plynov. Pri prehriatí môže dôjsť k výbuchu alebo požiaru.
Z dôvodu jeho nevýhody sa usporiadanie takejto možnosti prísne neodporúča. Je to samozrejme rozpočet, ale dá sa vaše zdravie odhadnúť v peniazoch?
Princípy návrhu dymového kanála
Pri návrhu komína všetko má svoju hodnotu: jeho veľkosť, konfigurácia, sekcia, sklon a ďalšie parametre. Pri inštalácii komína z plynového kotla je potrebné prísne dodržiavať požiadavky regulačných dokumentov: SNiP 2.04.05-91 a DBN V.2.5-20-2001.
Pravidlo č. 1 - Súlad s normami prierezu kanálov
Prierez komínového kanála nad oblasťou by nemal byť menší ako prierez dýzy plynového kotla, s ktorým je zariadenie pripojené k komínu.
Počas výstavby a pripojenia komínov pre plynové kotle po celej ich dĺžke je neprijateľné zúženie kanála, zakrivenie a použitie modulov, ktoré nie sú vhodné pre prierez.
Ak sú ku komínu pripojené dve zariadenia súčasne, prierez by sa mal zväčšiť s prihliadnutím na pravdepodobnosť, že dve zariadenia pracujú súčasne. tj prierez kanála by sa mal rovnať celkovej veľkosti dýz oboch zariadení.
Pravidlo č. 2 - Správa kondenzátu
Moderné plynové kotly sú navrhnuté tak, aby sa do výmenníka tepla privádzalo maximálne množstvo tepla. Takáto vysoká účinnosť prispieva k výrobe produktov spaľovania s relatívne nízkou teplotou.
V dôsledku toho sa na stenách komína vytvára vlhkosť. Zvýšené množstvo kondenzátu, vrátane agresívnych látok, môže mať deštruktívny vplyv na integritu stien komína.
Na pripojenie plynového kotla ku komínovej konštrukcii sa používa špeciálne tričko, na ktorom je namontované zariadenie na zachytávanie kondenzátu
V dolnej časti komína je nevyhnutná prítomnosť zberača kondenzátu vo forme odnímateľnej nádoby z plastu alebo nehrdzavejúcej ocele. Nie je zakázané používať sklo vyrobené z galvanizovanej ocele, ale často sa musí meniť.
Na ochranu konštrukcie sa odporúča, aby komín nebol vykladaný z tehly, ale aby sa uskutočnil aj jeho plášť, t.j. dovnútra vložte špeciálnu rúrku z nehrdzavejúcej ocele. Takéto rúry sú odolné a dobre odolávajú korózii.
Alternatívnym riešením na reguláciu kondenzátu môže byť vložka, t.j. inštalácia špeciálneho flexibilného komína. Na zachytávanie kondenzátu sa používa špeciálna nádoba. Inštaluje sa tesne pod miestom, kde sa potrubie kotla pripája na komín.
Pravidlo č. 3 - Výber tvaru prierezu štruktúry
Tradičný valcovitý tvar komína sa považuje za optimálny na účinné odstránenie spalín. V takomto komíne je navyše jednoduchšie preventívne čistenie.
Komíny s oválnym prierezom sa považujú za celkom prijateľné, aj keď nie príliš pohodlné. Štvorcové štruktúry majú tiež právo na existenciu, ale obvykle sa zníži trakcia v nich.
Pravidlo č. 4 - Vykonávanie zaujatosti, zákruty, rímsy
Optimálne pre podlahový plynový kotol je zvislý komín, ktorý nemá lišty. V praxi nie je vždy také možné dosiahnuť také usporiadanie štruktúry.
Odchýlka od vertikály je povolená najviac 30 stupňov. Zároveň sa uistite, že rozmery prierezu naklonenej časti zodpovedajú regulačným požiadavkám.
V tomto prípade by samotné potrubie spájajúce komín a kotol malo obsahovať striktne zvislú časť s výškou pol metra alebo viac. Samozrejme, ak je to potrebné, niektoré časti komína môžu byť horizontálne, ale nemalo by ich byť príliš veľa.
Pri inštalácii komínového riešenia pre plynový kotol je povolená prítomnosť šikmých úsekov, sklon by mal byť 60 ° alebo viac stupňov vzhľadom na horizont, dĺžka nakloneného úseku je až 1 m Napríklad, ak je výška miestnosti, v ktorej je komín nainštalovaný, asi tri metre, celková dĺžka vodorovných úsekov komína by nemala prekročiť tieto rozmery.
Aj keď, ako už bolo spomenuté vyššie, čím bližšie je konštrukcia komína k vertikále, tým lepšie. Nie je dovolené, aby sklon komína smerom k bojleru bol väčší ako 0,1 stupňa. Pokiaľ ide o zákruty dizajnu komína, ich maximálny počet sú tri zákruty, nič viac.
Pravidlo č. 5 - Správne pripojenie potrubia
Na spojenie jednotlivých častí komínovej konštrukcie pomocou špeciálnych svoriek. Sklon kolena pri návrhu komína môže byť 15-90 stupňov. Medzi spojovacím potrubím a zvyškom povrchov musí byť dodržaná určitá vzdialenosť.
Závisí to od toho, z ktorých materiálov sú tieto povrchy potiahnuté. Na miestach, kde sa používajú horľavé alebo aj ťažko horľavé materiály, sa odporúča dodržať vzdialenosť najmenej 25 cm.
Vzdialenosť od povrchov potiahnutých žiaruvzdornými materiálmi by mala byť najmenej 5 - 10 cm, na ochranu komína pred horľavými materiálmi sa používa azbestová doska, tehly atď.
Pri inštalácii komína pre plynový kotol musia byť všetky jeho prvky bezpečne upevnené a musia byť správne umiestnené medzi upevňovacími prvkami.
Osobitná pozornosť by sa mala venovať križovatke jednotlivých častí komínovej konštrukcie. Mali by byť vyrobené z odolných materiálov, ktoré sa pri vystavení vonkajším faktorom neohýbajú.
Všetky upevňovacie prvky komínov musia mať rovnaké vlastnosti. Horizontálne alebo šikmé časti komína sa nesmú zaťažovať.
Prvky komína sú vložené do seba do hĺbky, ktorá sa rovná polovici priemeru potrubia alebo presahuje tento ukazovateľ. Na týchto miestach nie sú prijateľné žiadne medzery, spojenie musí byť pevné a pevné.
V prípade netesnosti v spojení s jednotlivými prvkami komína môže do miestnosti nepreniknuteľne spadnúť oxid uhoľnatý. Preto je potrebné pravidelne kontrolovať stav komína a vo všetkých miestnostiach, kde sú komíny položené, je potrebné zabezpečiť dobrú ventiláciu.

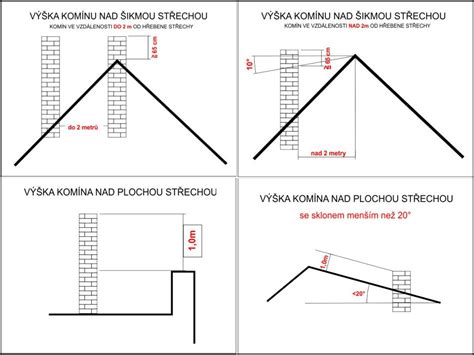

Pravidlo č. 6 - Jemnosť umiestnenia potrubia na streche

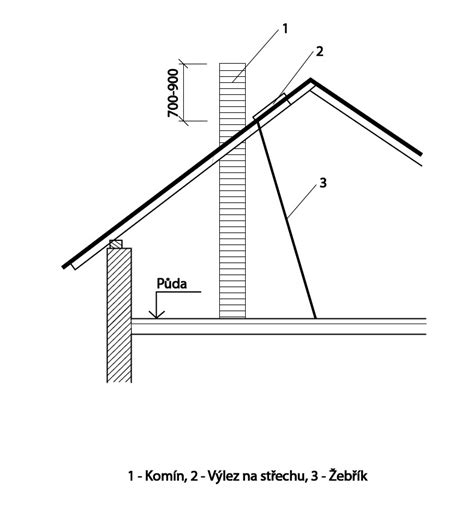

Komíny by mali stúpať nad hrebeň strechy o 50 cm alebo viac, zatiaľ čo vzdialenosť od okraja parapetu ku komínu by nemala byť väčšia ako 150 cm.
Ak je os komína umiestnená vo vzdialenosti 1-1,5 m od hrebeňa strechy, potom by mala stúpať nad hladinu hrebeňa o 50 cm alebo viac.
Ak je práca ešte ďalej od hrebeňa, môže byť zhotovená v rovnakej výške ako hrebeň. Potrubie môže byť ešte nižšie, ak je od hrebeňa strechy vzdialené viac ako tri metre.
V tomto prípade musíte nakresliť podmienečnú čiaru z hrebeňa pod uhlom 10 stupňov k obzoru. Výška komína by mala dosiahnuť túto značku. Ukazuje sa, že čím ďalej je potrubie od hrebeňa, tým nižšia by mala byť jeho výška vzhľadom na hrebeň strechy.
Na rovnej streche nie je komín, preto je tu v súlade s normami postavená komínová rúra vysoká 100 cm, na kombinovanej streche by mala byť výška komínovej rúry asi dva metre.
Komínová časť umiestnená nad strechou a vnútri nevykurovaného podkrovia je nevyhnutne izolovaná, aby sa zlepšila trakcia a zabránilo kondenzácii. Jednou z možností takejto izolácie - čadičovej škrupiny
Vonkajšia časť komína musí byť izolovaná. Ak je tento okamih zanedbaný, kondenzuje sa na jeho povrchu kondenzát. Vlhkosť môže preniknúť do komína, čo povedie k rozvoju koróznych procesov a poškodeniu konštrukcie.
Časť komínovej konštrukcie, ktorá je umiestnená na vonkajšej strane domu, si tiež vyžaduje izoláciu. Nedostatočná izolácia môže tiež znížiť účinnosť komína, znížiť jeho ťah.
Ak nie je možné odstrániť komín cez horný strop a strechu, použite koaxiálne komíny, Túto možnosť je možné viesť cez stenu, zatiaľ čo intenzita odstraňovania produktov spaľovania modrého paliva sa vôbec neznižuje.

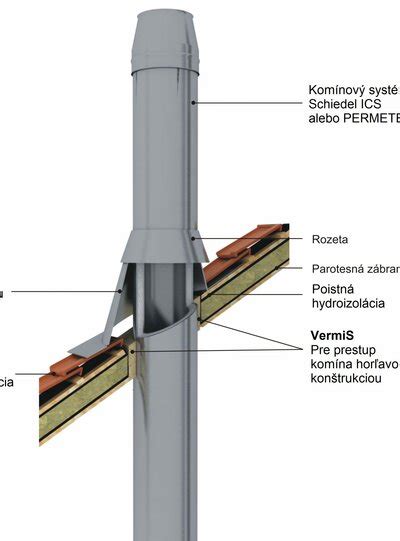

Pravidlo č. 7 - Dodržiavanie požiarnej bezpečnosti
Vo fáze inštalácie komína je potrebné zohľadniť požiar...
